ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UniversalTacker 18V-14 BOSCH

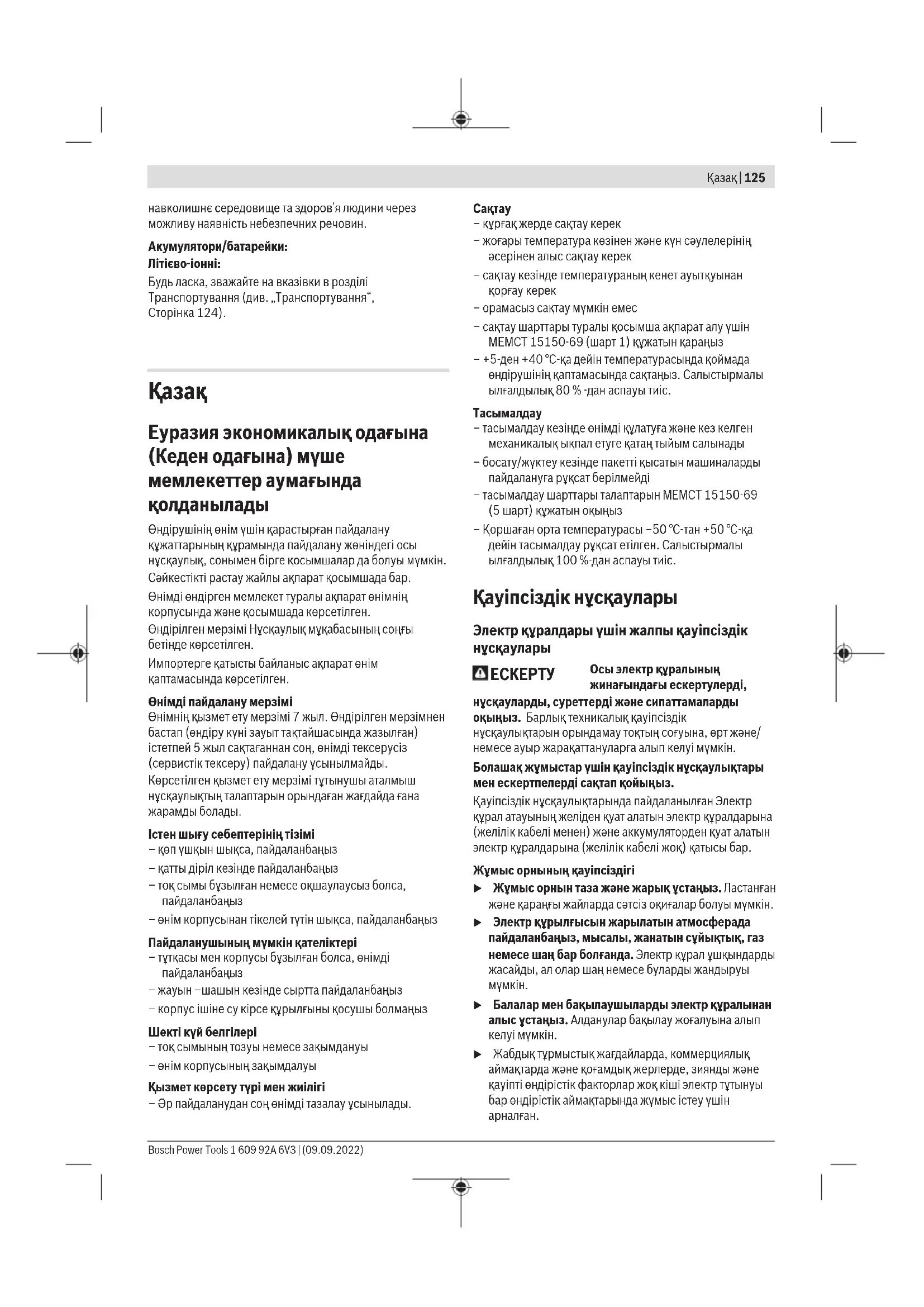

kk Пайдалану на скаулығының

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және косымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
• өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын - шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқувынан қорғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу үшін MEMCT 15150-69 (шарт 1) кужатын караныз
• +5-ден +40 °C-ка дейін температурасында коймада ендірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы влғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден құат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден құат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының, қауіпсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ынғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк сөғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуғ мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.

Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциpterін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жақақаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, белшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр

куралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.

▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпыты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының, дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағыталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін күрғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, буранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу қүйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык ағуы мүмкін, оған тимеціз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык қозу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.

Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нұсқауларын орындап батарея жинағын нұсқауларда белгіленген температура ауқымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген ауқымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетүі керек. Бул электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Қапсырма сокқыш қауіпсіздік нүсқаулары

Аспапта капсырма барлығын ескеріңіз. Капсырма сокқышын абайламай пайдалану капсырманың күтілмеген үшуына және жеке жарақаттануға алып келуі мүмкін.
Аспапты өзіңізге немесе кез келген баска адамға қаратпаңыз. Күтілмеген басылу қапсырманы босатып жаракаттануға алып келуі мүмкін.
Аспапты дайындамаға қатты басқанда ғана істетіңіз. Егер аспап дайындамаға тимей түрса, қапсырма нысанадан ұрылып ұшып кетуі мүмкін.
▶ Егер капсырма аспап ішінде қысылса, аспапты ток көзінен ажыратыңыз. Қысылған капсырманы алып тастауда капсырма сокқыш токқа қосылғанда істеп кетуі мүмкін.
▶ Кысылған капсырманы алып тастауда абайлацыз. Механизмі крысым астында тұрып капсырмалар кысылған күйден шығатын кезде күшпен босап кетуі мүмкін.
Бул капсырма соккышты электр кабельдерді кысу ушін пайдаланбаныз. Ол электр кабельдерді орнатуға арналмаған болып электр кабельдердің окшаулауын закымдауы мүмкін, бүл арқылы ол элеткр ток соғу немесе өрт пайда болуына алып келуі мүмкін.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток согуына алып келуї мүмкін. Газ кұбырын зақымдау жарылысқа алып келуї мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Аккумулятор закымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.

128|Қазақ

▶ Аккумуляторды ашпаңыз. Кыска түйыкталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қыска түйықталу қаупі туындайды.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Максаты бойынша колдану

Элект құралы маталар, былғары, картон, фольга, окшаулағыш материалдар мен басқа да ұқсас материалдарды ағаштан не болмаса ағашқа ұқсайтын материалдардан жасалған жұмысақ бетке бекітуге арналған. Электр құралы қабырға немесе қаптайтын материалдарды бекітуге арналмаған.

Бейнеленген курамды бөлшектер

Көрсетілген кұрамдастар нөмірленген суреттері бар беттегі электр кұралының сипаттамасына сай.

(1) Степлер тиегі
(2) Iske косу курылғысы
(3) Сокцы күшін алдын ала таңдауға арналған таңбалама
(4) Соккы күшін алдын ала тадауға арналған айналмалы реттегіш
(5) Түтка (беті окшауланған)
(6) Аккумулятор
(7) Аккумулятор заряды деңгейінің индикаторы
(8) Корапты босату тетігі
(9) Kōpan
(10) Кашыктағы ұстағыш ойыктары
(11) Çaғаз бекіткішіне арналған толтыру индикаторы/ойық
(12) Капсырма/шеге шығысы

(13) Қағаз бекіткіші/қашықтағы ұстағыш ^a)
(14) Капсырма жолағы ^a)
(15) Шере жолағы ^a)

a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жыынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

Техникалық мәліметтер

Аккумуляторлық степлер		UniversalTacker 18V-14
Өнім нөмірі		3 603 BA7 0..
Соққы саны мин	-1	30
Қағып кіргізу заттары
Қапсырма жолағы 53-түрі
– Ені мм 11,4
– ￥зындығы мм 6–14
Шеге жолағы 48-түрі
– ￥зындығы мм 14
Қораптың макс.сыйымдылығы		140
Салмағы ЕРТА-Procedure01:2014 құжатына сай ^a)	кг 1,8 (1,5 А-сағ)–2,1 (6,0 А-сағ)
Рүқсат етілген қоршаған орта температурасы
– зарядтау кезінде °C 0 ... +35
– жұмыс кезінде ^b) және сақтау кезінде	°C –20...+50
￥сынылатын аккумуляторлар		PBA 18V...W-.
￥сынылатын зарядтағыш құрылғылар ^c)		AL 18...

A) пайдаланған аккумуляторға байланысты
В) <0 °C температураларында куаты шектелген
С) Мына зарядтағыш құрылғылар РВА аккумуляторымен үйлесімді емес: AL 1814 CV, AL 1820 CV, AL 1860 CV

Шуыл және діріл туралы ақпарат

EN 60745-2-16 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдтете келесідей болады: дыбыстық қысым деңгейі 84 дБ(А); дыбыстық қуат деңгейі 95 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-16 бойынша есептелген:

$$ a _ {n} < 2, 8 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}. $$

Осы ескертпелерде берілген діріл көлемі нормалык өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы

мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бүл жұмыс барысындағы діріл куатын артыруы мүмкін.

Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдастыру.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторы қосулы электр құралында қолжетімді аккумулятор зарядын немесе артық жүктемені бірнеше секунд ішінде көрсетеді.

Аккумулятор заряды деңгейінің индикаторы ажыратқыш жартылай немесе толық басылғанда бірнеше секунд ішінде аккумулятор зарядының деңгейін көрсетеді.

Жарыкдиоды Куаты

Уздіксіз жарык 3 × жасыл 75–100 %

Уздіксіз жарык 2 × жасыл 40–75 %

Жарык диоды Куаты

Уздіксіз жарык 1 × жасыл 15–40 %

Аккумулятор заряды деңгейінің индикаторы қызыл түспен жыпылықтаса, бүл электр құралына артық жуктеме түскенін білдіреді.

Аккумулятор температурасы жұмыс температурасының диапазонынан тыс және/немесе артық жуктемеден қорғаныс жұмыс істеп қалса, заряд деңгейі индикаторының 3 жарықдиоды жылдам жыпылыктайды.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Монтаждау

Корапты жабдыктау (А1-А2 суреттерін караңыз)

▶ Тек тупнуска Bosch керек-жарактарын пайдаланыңыз. Степлер қорабы, қапсырмалар итергіші және итергіш канал сияқты қосалқы бөлшектер Bosch ұсынған қапсырмаларға және шегелерге арналған. Басқа өндірушілер сапасы басқа болатты және өлшемдерді пайдаланады.

Толтыру индикаторының (11) көру терезесінде қорапта қапсырмалардың немесе шегелердің қалған-қалмағаның көруге болады.

• Электр куралын аударыңыз.
  – Корапты босату тетігін (8) басып, корапты (9) артка тартып шығарыңыз.
  – Капсырма жолағын (14) немесе шеге жолағын (15) салыңыз.

Шеге жолағын (15) салғанда степлерді шегелер қабырғаға тиіп түратындай аздап көлбєу ұстаңыз. Таңбаламаға назар аударыңыз.

- Корапты (9) тірелгенше кері жылжытыңыз.

▶ Корапты ашу, жабдыктау және жабу кезінде күш салмаңыз.

Пайдалану

Колданыска енгізу

Жылжымалы степлер тиегімен (1) байланыстырылған іске қосу құлпы кенет басылған іске қосу құрылғысының (2) кездейсок атуын болдырмайды.

Косу/өшіру (бір реттік іске қосу)

– Степлер тиегін (1) алдымен дайындамаға тұрақты етіп, толықтай басылғанша қойыңыз.
– Басу күшін сақтай отырып, іске қосу құрылғысын (2) басыңыз.
– Толық қағып кіргізгеннен кейін іске қосу құрылғысын (2) жіберіңіз де, степлер тиегін (1) дайындамадан арыкөтеріңіз.

Косу/өшіру (түйіспелі іске қосу)

– Жылдам жұмыс істеу үшін іске қосу құрылғысын (2) басып тұруға болады.

Степлер тиегімен (1) дайындамаға ату орын алғанша қатты басыңыз. Степлерді келесі күйге қойыңыз және степлер тиегімен (1) дайындамаға қайтадан қатты басыңыз.

Сокцы күшін алдын ала тандау

Нускау: реттелген сокқы күшін алдымен қалдық материалда сынап көріңіз. Тиімді сокқы күші тек тәжірибелік әрекеттер арқылы есептеледі.

Төменdegі кестеде ұсынылған мәндер берілген. Соққы күшін алдын ала таңдауға арналған айналмалы реттегіштің (4) көмегімен қажетті сокы күшін деңгей бойынша алдын ала таңдауға болады.

Бул ретте электр куралындағы сокқы күшін алдын ала тандауға арналған таңбаламаны (3) ұстаныңыз.

Қажетті сокқы куші қапсырмалардың немесе шегелердің ұзындығына, сондай-ақ материалдың беріктігіне байланысты болады.

Айналмалы реттегіштің реттеу диапазоны

6810 12 14 mm 14 mm
Астыңғы бет
Жұмсақ ағаш (қағай)	1-4 4
Қатты ағаш (шамшат)	5-8 8
Жонқа тақталар 3-8 5
Ағаш шеберінің тақтасы	3-8 6

Пайдалану бойынша нускаулар

Аталмыш электр куралымен 19 мм капсырмаларды өндөу мүмкін емес. Сондыктан бул электр куралын төбе каптауыштарын профильдік сүрек немесе жік устағыштарымен бекіту үшін пайдаланбаңыз.

Сокқыштың тозуын азайту үшін бос ату әрекеттерін болдырмаңыз.

Жұмысты аяқтағаннан кейін соққы күшін алдын ала тандауға арналған айналмалы реттегіште (4) төменірек мәнді орнатып, қыспа серіппе қысымын түсіріңіз.

Степлер тиегін (1) абайлап салыңыз. Жүмсақ дайындамалар (мысалы, қарағай сүргі) тым қатты басылған жағдайда закымдалуы мүмкін.

Электр құралы тұрақты жүктеме астында ең көбі 10 минуттық жұмыс ұзактығымен қысқа жұмыс режиміне арналған. Ол ұзақ уақыт жұмыс істеген кезде қызып кетеді. Қызу көтерілгенде, куат азаяды.

Электр құралын ең көбі 10 минут жұмыс істегеннен кейін өшіріп, суытыңыз.

Кысылған қапсырмаларды алып тастау

Электр куралында кез келген жумыстардың алдында аккумуляторды электр куралынан шығарыңыз.

– Электр күралын аударыңыз.

– Корапты босату тетігін (8) басып, корапты (9) артка тартып шығарыңыз.

– Кысылған капсырмаларды алып тастаңыз. Ол үшін кажетінше кыскышты пайдаланыңыз.

– Корапты (9) тірелгенше кері жылжытыңыз.

▶ Корапты дер кезінде толтырыңыз. Тым қыска қапсырма жолақтары қапсырмалардың қысылуына әкелуі мүмкін.

Қағазды бекітуге және біркелкі аралықта степлермен бекітуге арналған керек-жарак

Арнайы керек-жарактың көмегімен электр құралын қағазды бекіту және материал жиегінен біркелкі қашықтықта бекіту/степлермен бекіту үшін пайдалануға болады. Керек-жарак тек UniversalTacker 18V-14 үшін жарамды.

– Çaғаз бекіткішімен (13) 80 паракқа дейін бекітуге болады.

– Çaғаз бекіткішімен (13) алты қадам арқылы материал жиегінен 1 см мен 11 см аралығындағы қағып кіргізу затының біркелкі қашықтығын реттеуге болады.

Нускау: корапты (9) жабдыктау үшін қағаз бекіткішін/қашықтағы ұстағышты (13) электр құралынан бөлшектеу қажет.

Қағазды бекіту (В1-В2 суреттерін қараңыз)

Нусқау: степлер қапсырмалары стандартты қапсырмалардан тұрақты болып табылады және сондықтан оларды қағаздан шығару күрделі болып табылады.

Капсырма узындығы бойынша усыныс Парақтар саны (80 г/м² қағаз)

6 MM 2-20

8 MM 10-40

10 MM 20-60

12 MM 30-80

• Сокцы күшін ең жоғары деңгейге орнатыңыз.
  -Жарамды капсырма жолағын (14) енгізіңіз.
  – Қағаз бекіткішінің/қашықтағы ұстағыштың (13) үштарын электр құралындағы қағаз бекіткішіне арналған ойықтарға (11) дәйекті түрде салыңыз. Тек 1-ойық қағазды бекіту үшін жарамды екенін ескеріңіз.
• Бір десте қағазды қағаз бекіткішіне/қашықтағы ұстағышқа (13) салып, степлер тиегін бекітілетін қағаз аймағының ұстіне орналастырыңыз.
  – Электр құралын, степлер тиегі (1) толықтай кіргенше, төмен қарай қатты басыңыз.
• Басу кушін сақтай отырып, іске қосу құрылғысын (2) басыңыз.
• Капсырма толык қағылғаннан кейін, іске қосу құрылғысын (2) босатыңыз да, степлер тиегін (1) қағаз дестесінен көтеріңіз.

Материал жиегіне дейін біркелкі қашықтықта степлермен бекіту (C1-C2 суреттерін қараңыз)

Нускау: қашықтағы ұстағышты (13) біркелкі қашықтықта степлермен бекіту үшін электр құралындағы ойықтарға (10) кіргізу қажет.

2-7 ойыктары (10) Кашыктык

• Жарамды капсырма жолағын (14) немесе шеге жолағын (15) енгізіңіз.
• Çafas бекіткішінің/кашықтағы ұстағыштың (13) үштарын электр құралындағы ойықтарға (10) дәйекті түрде салыңыз, материал жиегіне дейін жарамды қашықтық сақталуы тиіс. 1-ойық біркелкі қашықтықта степлермен бекітуге жарамсыз екендігін ескеріңіз.
• Çafas бекіткішнін/кашыктағы устағыштың (13) иілгіш төменгі жағын тірелгенше электр құралына қарай итеріңіз.
  – Дайындама жиегі қағаз бекіткішінің/қашықтағы ұстағыштың (13) алдыңғы жағында орналасқанша, электр құралын дайындама ұстінен түзу өткізіңіз.

• Электр куралын, степлер тиегі (1) толыктай кіргенше, төмен карай қатты басыңыз.
  – Басу кушін сақтай отырып, іске қосу құрылғысын (2) басыңыз.

• Капсырма/шеге толык кағылғаннан кейін, іске қосу құрылғысын (2) босатыңыз да, степлер тиегін (1) дайындама жиегінің бойымен жылжытыңыз.
  – Келесі капсырманы немесе келесі шегені орналастырыңыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарықыз. Косқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.

Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті турде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALы ақпаратты сатып алушыға беруге міндетті;
- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

132 | Казак

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

– механикалық зақымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төменdegі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

– табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіNDERінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU үуропалық директивасы және оның ұлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндгеге жіберу қажет.

Кате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нускауларды орынданыз (караңыз „Тасымалдау“, Бет 132).

Română
