NAUDOJIMO INSTRUKCIJA UniversalTacker 18V-14 BOSCH

6mm 2–20 8mm 10–40 10mm 20–60 12mm 30–80 – Iestatiet triecienspēku uz augstāko pakāpi. – Ielieciet piemērotu skavu joslu(14). – Papīra skavotāja/starplikas(13) izciļņus secīgi ieklikšķiniet papīra skavotāja(11) ierobos uz elektroinstrumenta. Ņemiet vērā, ka tikai ierobs1 ir paredzēts papīra skavošanai. – Ielieciet papīra lapu kaudzi papīra skavotājā/ starplikā(13) un novietojiet triecienizvadu virs papīra skavojamās vietas. – Stingri spiediet elektroinstrumentu uz leju, līdz triecienizvads(1) ir pilnībā iespiests. – Saglabājiet vertikālu spiedienu un nospiediet palaidēju(2). – Kad skava ir pilnībā iestiprināta, atlaidiet palaidēju(2) un noceliet triecienizvadu(1) no papīra lapu kaudzes. Skavojiet ar vienādu attālu līdz materiāla malai (skatīt attēlu C1C2) Norāde: Starplikai (13) ir jāieklikšķina skavotājā ar vienādiem attālumiem ierobos (10) uz elektroinstrumenta. Ierobi 2–7(10) Attālums Ierobs 2 1cm Ierobs 3 3cm Ierobs 4 5cm Ierobs 5 7cm Ierobs 6 9cm Ierobs 7 11cm – Ielieciet piemērotu skavu joslu(14) vai naglu joslu(15). – Papīra skavotāja/starplikas(13) izciļņus secīgi ieklikšķiniet ierobā(10) uz elektroinstrumenta, kas nodrošina piemērotu attālumu līdz materiāla malai. Ņemiet vērā, ka ierobs1 nav piemērots skavošanai ar vienādu attālumu. – Spiediet papīra skavotāja/starplikas(13) elastīgo apakšmalu elektroinstrumenta virzienā līdz tā ieguļas vietā. – Vadiet elektroinstrumentu līdzeni pāri darba materiālam, līdz darba materiāla mala atduras pret papīra skavotāja/ starplikas(13) priekšējo malu.. – Stingri spiediet elektroinstrumentu uz leju, līdz triecienizvads(1) ir pilnībā iespiests. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsLietuvių k. | 181 – Saglabājiet vertikālu spiedienu un nospiediet palaidēju(2). – Kad skava/nagla ir pilnībā iestiprināta, atlaidiet palaidēju(2) un pastumiet triecienizvadu(1) gar darba materiāla malu. – Novietojiet nākamo skavu vai nākamo naglu. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Transportēšana Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse181). Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)182 | Lietuvių k. Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū- gio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu neš- dami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisukan- čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabu- žių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabu- žius, papuošalus bei ilgus plaukus gali įtraukti besisukan- čios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsLietuvių k. | 183 u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su pneumatiniais pistoletais u Nepamirškite, kad įrankyje yra tvirtinimo elementų. Neatsargiai naudojant pneumatinį pistoletą, netikėtai gali iššauti tvirtinimo elementas ir sužaloti asmenis. u Nenukreipkite įrankio į save ir į netoli esančius asme- nis. Netikėtai paspaudus gaiduką, gali iššauti tvirtinimo elementas ir sužaloti. u Įrankį įjunkite tik tada, kai jis įremtas į ruošinį. Jei įra- nkis neliečia ruošinio, tvirtinimo elementas gali iššauti ne toje vietoje, kur numatyta. u Jei įrankyje užstringa tvirtinimo elementas, atjunkite įrankį nuo energijos šaltinio. Įrankiui esant prijungtam prie energijos šaltinio, šalinant įstrigusį tvirtinimo eleme- ntą, pneumatinis pistoletas gali būti netikėtai įjungtas. u Būkite atsargūs išimdami įstrigusį tvirtinimo eleme- ntą. Mechanizmas gali būti veikiamas slėgio, todėl banda- nt tvirtinimo elementą atlaisvinti, jis gali staiga išlėkti. u Šio pneumatinio pistoleto nenaudokite elektros lai- dams tvirtinti. Jis nėra skirtas elektros laidų instaliaci- joms, todėl gali pažeisti elektros laidų izoliaciją, dėl ko gali trenkti elektros smūgis ar kilti gaisras. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)184 | Lietuvių k. Naudojimas pagal paskirtį Elektrinis įrankis yra skirtas audiniui, odai, kartonui, plėvelei, izoliacinei ir panašioms medžiagoms prie minkšto pagrindo, pavyzdžiui, prie medinio ar panašaus paviršiaus, sąsagė- lėmis tvirtinti. Elektrinis įrankis nėra skirtas sienų ar lubų dangoms tvirtinti. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Segiklio noselė (2) Paleidimo mygtukas (3) Žymė smūgio jėgos pasirinkimui (4) Smūgio jėgos reguliavimo ratukas (5) Rankena (izoliuotas rankenos paviršius) (6) Akumuliatorius (7) Akumuliatoriaus įkrovos būklės indikatorius (8) Apkabos fiksatorius (9) Dėtuvė (10) Išpjovos įtaisui vienodiems tarpams išlaikyti (11) Pripildymo indikatorius/išpjova popieriaus susegikliui (12) Sąsagėlės/vinies išėjimo vieta (13) Popieriaus susegiklis/įtaisas vienodiems tarpams iš- laikyti

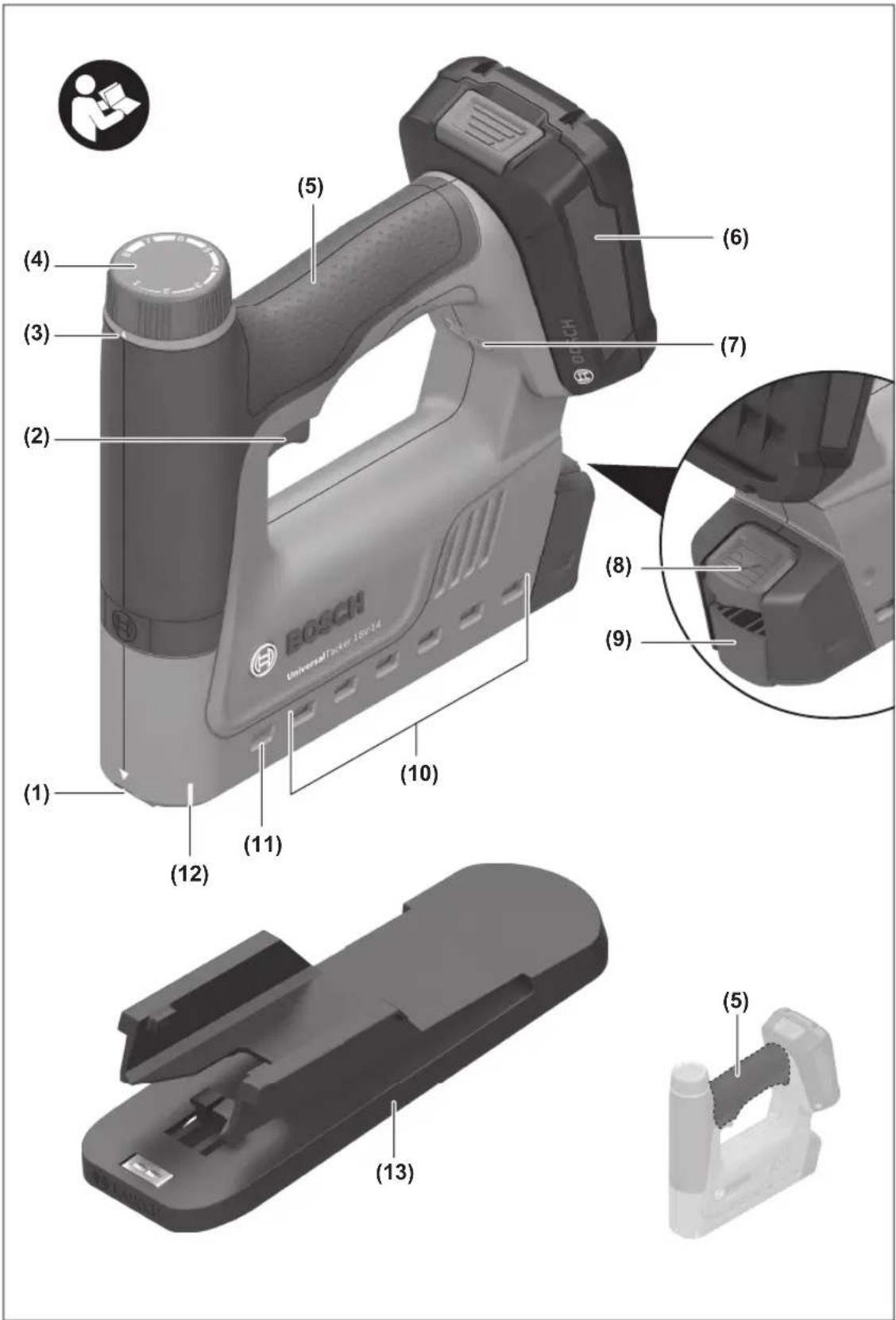

(14) Sąsagėlių juostelė

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis segiklis UniversalTacker 18V-14 Gaminio numeris 3603 BA7 0.. Smūgių skaičius min

Tvirtinimo elementai Sąsagėlių juostelė Tipas53 – Plotis mm 11,4 – Ilgis mm 6–14 Vinių juostelė Tipas48 – Ilgis mm 14 Maks. apkabos talpa 140 Svoris pagal „EPTA-Proce- dure01:2014“

kg 1,8(1,5Ah)−2,1( 6,0Ah) Leidžiamoji aplinkos tem- peratūra – įkraunant °C 0...+35 – veikiant

AL18... A) Priklausomai nuo naudojamo akumuliatoriaus B) Ribota galia, esant temperatūrai <0 °C C) Žemiau nurodyti krovikliai PBA akumuliatoriui netinka: AL1814CV, AL1820CV, AL1860CV Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN60745‑2‑16. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis84dB(A); garso galios lygis95dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN60745-2‑16:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal standartizuotą matavimo metodą, ir jį galima naudoti lyginant elektrinius įrankius. Jis taip pat tinka išankstiniam vibracijos poveikio įvertinimui. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos ly- gis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis bu- vo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai su- mažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Akumuliatorius Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komp- lektą įeina akumuliatorius, galite pažiūrėti ant pakuotės. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsLietuvių k. | 185 Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos. Akumuliatoriaus įkrovos būklės indikatorius Esant įjungtam elektriniam įrankiui, akumuliatoriaus įkrovos indikatorius kelias sekundes praneša apie akumuliatoriaus įkrovą ar perkrovą. Akumuliatoriaus įkrovos būklės indikatorius, kai yra pusiau arba visiškai paspaustas įjungimo-išjungimo jungiklis, kelias sekundes rodo akumuliatoriaus įkrovos būklę. LED Talpa Šviečia nuolat 3מali 75–100% Šviečia nuolat 2מali 40–75% Šviečia nuolat 1מalias 15–40% Lėtai mirksi 1מalias 0–15% Jei akumuliatoriaus įkrovos indikatorius mirksi raudonai, va- dinasi elektrinis įrankis yra veikiamas perkrovos. Įkrovos būklės indikatoriaus 3 šviesos diodai mirksi greitai, kai akumuliatoriaus temperatūra yra už darbinės temperatū- ros intervalo ribų ir/arba suveikė apsauga nuo per didelės apkrovos. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas Apkabos užpildymas (žr.A1−A2pav.) u Naudokite tik originaliąBosch papildomą įrangą. Pre- cizinės segiklio dalys, pvz., apkaba, stūmiklis ir šūvio ka- nalas, yra pritaikytosBosch sąsagėlėms ir vinims. Kiti ga- mintojai naudoja kitokios kokybės plieną ir gamina kitokių matmenų tvirtinimo elementus. Pripildymo indikatoriaus langelyje(11) matote, ar apkaboje dar yra sąsagėlių ar vinių. – Elektrinį įrankį apsukite. – Paspauskite apkabos fiksatorių(8) ir išimkite apkabą(9), traukdami ją atgal. – Įdėkite sąsagėlių juostelę(14) arba vinių juostelę(15). Įdėdami vinių juostelę(15), segiklį laikykite šiek tiek pa- svirusį, kad vinys priglustų prie šoninės sienelės. Atkreip- kite dėmesį į žymę. – Įstumkite atgal apkabą(9), kol ji užsifiksuos. u Atidarydami, užpildydami ar uždarydami apkabą ne- naudokite jėgos. Naudojimas Paruošimas naudoti Su judančia segiklio nosele(1) sujungtas paleidimo jungiklio blokatorius leidžia išvengti netikėto šūvio, kuris galėtų įvykti netyčia nuspaudus paleidimo mygtuką(2). Įjungimas ir išjungimas (kalimo) – Segtuvo noselę(1) pirmiausia tvirtai įremkite į ruošinį ir spauskite, kol ji visiškai įsispaus. – Nemažindami prispaudimo jėgos, paspauskite paleidimo mygtuką(2). – Kai tvirtinimo elementas bus visiškai įvarytas, atleiskite paleidimo mygtuką(2) ir atitraukite segiklio noselę(1) nuo ruošinio. Įjungimas ir išjungimas (kontaktinio kalimo) – Norėdami dirbti greitai, paleidimo mygtuką(2) laikykite nuspaustą. Tvirtai spauskite segiklio noselę(1) prie ruošinio, kol iš- šausite. Pastatykite segiklį kitoje vietoje ir vėl tvirtai spau- skite segiklio noselę(1) į ruošinį. Smūgio jėgos pasirinkimas Nuoroda: nustatytą smūgio jėgą visada pirmiausia išbandy- kite naudodami nebereikalingą medžiagos gabaliuką. Opti- mali smūgio jėga nustatoma tik praktiniais bandymais. Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio. Smūgio jėgos reguliavimo ratuku(4) pakopomis galite nustatyti reikiamą smūgio jėgą. Tai atlikdami atkreipkite dėmesį į ant elektrinio įrankio esan- čią žymę(3) smūgio jėgos nustatymui. Reikiama smūgio jėga priklauso nuo sąsagėlių ir vinių ilgio bei medžiagos kietumo. Reguliavimo ratuko reguliavimo intervalas 6 8 10 12 14 mm 14 mm Pagrindas Minkštoji me- diena (pušis) 1–4 4 Kietoji mediena (bukas) 5–8 8 Medienos drožlių plokštės 3–8 5 Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)186 | Lietuvių k. 6 8 10 12 14 mm 14 mm Pagrindas Staliaus plokštė 3–8 6 Darbo patarimai u Su šiuo elektriniu įrankiu negalima naudoti 19mm il- gio sąsagėlių. Todėl šio prietaiso nenaudokite lubų ap- dailos dailylentėms specialiomis tvirtinimo apkabomis tvirtinti. Daužiklio nusidėvėjimą sumažinsite, jei vengsite tuščių šū- vių. Baigę darbą smūgio jėgos reguliatoriaus ratuką(4) nustaty- kite į mažesnės smūgio jėgos padėtį, tuomet įtempimo spy- ruoklė nebus apkrauta. Atsargiai pridėkite segiklio noselę(1). Per stipriai spau- džiant, minkštus ruošinius (pvz., pušies) galima pažeisti. Elektrinis įrankis yra skirtas trumpalaikio veikimo režimui, esant maks. 10min. veikimo trukmei ir pastoviai apkrovai. Nenutrūkstamai veikdamas jis įkaista. Įrankiui kaistant, jo ga- lia mažėja. Po ne daugiau kaip 10minučių veikimo laiko, elektrinį įrankį išjunkite ir palaukite, kol jis atvės. Užstrigusių sąsagėlių šalinimas u Prieš pradėdami bet kokius elektrinio įrankio techni- nės priežiūros darbus, iš elektrinio įrankio išimkite akumuliatorių. – Elektrinį įrankį apsukite. – Paspauskite apkabos fiksatorių(8) ir išimkite apkabą(9), traukdami ją atgal. – Išimkite užstrigusią sąsagėlę. Jei reikia, naudokite reples. – Įstumkite atgal apkabą(9), kol ji užsifiksuos. u Laiku užpildykite apkabą. Per trumpa sąsagėlių juostelė gali būti užstrigusių sąsagėlių priežastis. Papildoma įranga popieriui susegti ir vinims bei sąsagėlėms vienodu atstumu kalti Su specialia papildoma įranga elektrinį įrankį galima naudoti popieriui segti ir vienodu atstumu iki medžiagos krašto segti/ kalti. Papildoma įranga yra skirta tikUniversalTacker 18V-14. – Popieriaus susegikliu(13) galite susegti iki 80lapų. – Įtaisu vienodiems tarpams išlaikyti(13) šešiomis pako- pomis galite nustatyti vienodą tvirtinimo elemento atstu- mą nuo medžiagos krašto nuo 1cm iki 11cm. Nuoroda: norėdami užpildyti apkabą(9), nuo elektrinio įra- nkio turite nuimti popieriaus susegiklį/įtaisą vienodiems tar- pams išlaikyti(13). Popieriaus segimas (žr.B1−B2pav.) Nuoroda: segiklio sąsagėlės yra tvirtesnės negu kanceliari- nės, jas sunku išimti iš popieriaus. Rekomenduojamas sąsagėlių ilgis Lapų skaičius (80g/m

popierius) 6mm 2–20 8mm 10–40 10mm 20–60 12mm 30–80 – Nustatykite aukščiausią smūgio jėgos pakopą. – Įdėkite tinkamą sąsagėlių juostelę(14). – Popieriaus susegiklio/įtaiso vienodiems tarpams išlaikyti(13) noseles vieną po kitos įstatykite į elektrinia- me įrankyje esančias išpjovas popieriaus susegikliui(11) . Atkreipkite dėmesį į tai, kad popieriaus susegikliui yra skirta tik išpjova1. – Įdėkite popieriaus pluoštą į popieriaus susegiklį/įtaisą vienodiems tarpams išlaikyti(13) ir segiklio noselę nustatykite ties ta vieta, kurioje segsite. – Elektrinį įrankį tvirtai spauskite, kol segiklio noselę(1) vi- siškai įspausite. – Nemažindami prispaudimo jėgos, paspauskite paleidimo mygtuką(2). – Kai sąsagėlė bus visiškai įvaryta, atleiskite paleidimo mygtuką(2) ir segiklio noselę(1) atitraukite nuo popie- riaus pluošto. Kalimas vienodu atstumu iki medžiagos krašto (žr.C1−C2pav.) Nuoroda: norint kalti vinis ar sąsagėles vienodu atstumu, įtaisą vienodiems tarpams išlaikyti(13) reikia įspausti į elektriniame įrankyje esančias išpjovas(10). Išpjovos 2–7 (10) Atstumas Išpjova 2 1cm Išpjova 3 3cm Išpjova 4 5cm Išpjova 5 7cm Išpjova 6 9cm Išpjova 7 11cm – Įdėkite tinkamą sąsagėlių juostelę(14) arba vinių juostelę(15). – Popieriaus susegiklio/įtaiso vienodiems tarpams išlaikyti(13) noseles vieną po kitos įstatykite į elektrinia- me įrankyje esančią išpjovą(10), kuri nurodo tinkamą at- stumą iki medžiagos krašto. Atkreipkite dėmesį į tai, kad išpjova1 nėra skirta kalimui vienodu atstumu. – Popieriaus susegiklio/įtaiso vienodiems tarpams išlaikyti(13) lanksčią apatinę pusę spauskite link elektri- nio įrankio, kol užsifiksuos. – Vedžiokite elektrinį įrankį ruošinio paviršiumi, kol ruošinio kraštas priglus prie popieriaus susegiklio/įtaiso vieno- diems tarpams išlaikyti(13) priekinės briaunos. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsLietuvių k. | 187 – Elektrinį įrankį tvirtai spauskite, kol segiklio noselę(1) vi- siškai įspausite. – Nemažindami prispaudimo jėgos, paspauskite paleidimo mygtuką(2). – Kai sąsagėlė/vinis bus visiškai įvaryta, atleiskite paleidimo mygtuką(2), o segiklio noselę(1) paslinkite palei ruoši- nio briauną. – Kalkite kitą sąsagėlę arba kitą vinį. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pa- gal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/bate- rijos turi būti surenkami atskirai ir perdirbami aplinkai neke- nksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis187). Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)188 | يبرع

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis segiklis Gaminio numeris UniversalTacker 18V-14 3 603 BA7 000 2006/42/EC 2014/30/EU 2011/65/EU EN 60745-1:2009+A11:2010 EN 60745-2-16:2010
