BRUGSANVISNING UniversalTacker 18V-14 BOSCH

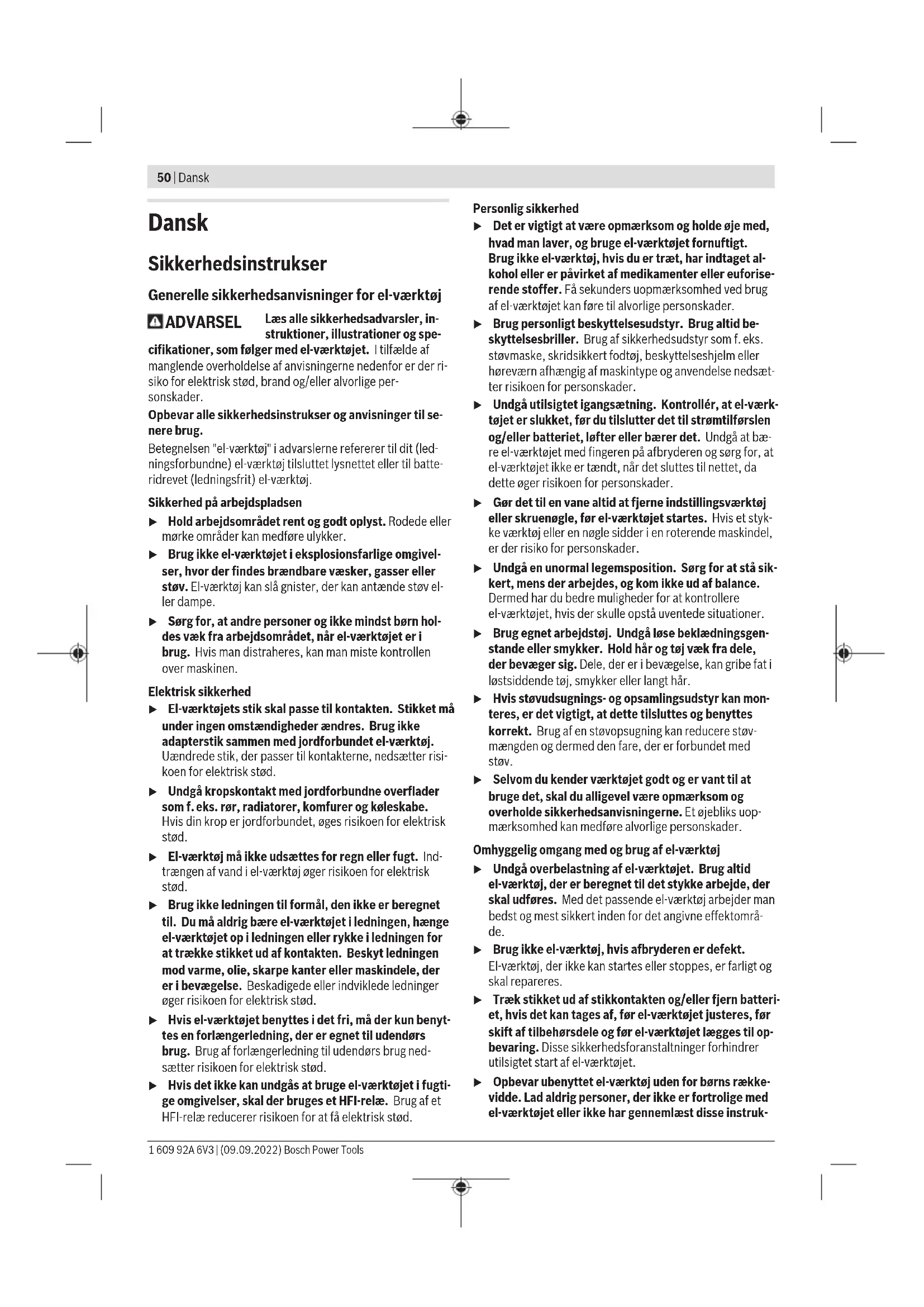

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-

ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Omhyggelig omgang med og brug af akku-værktøj

▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Repara-tion af batterier må kun udføres af producenten eller au-toriserede reparatører.

Sikkerhedsanvisninger for hæftepistoler

Gå altid ud fra, at værktøjet indeholder befæstelseselementer. Skødesløs håndtering af hæftepistolen kan føre til uventet udskydning af befæstelseselementer og personskade.
Ret ikke værktøjet mod dig selv eller andre personer i nærheden. En uventet udløsning fører til udskydning af befæstelseselementet, hvilket kan forårsage kvæstelser.
Betjen ikke værktøjet, før det er anbragt sikkert mod arbejdsemnet. Hvis værktøjet ikke har kontakt med arbejdsemnet, kan befæstelseselementet prelle af mod målet.
Afbryd værktøjet fra strømkilden, hvis befæstelseselementet sidder fast i værktøjet. Hvis værktøjet er tilsluttet, kan det aktiveres ved et uheld, mens man fjerner befæstelseselementet.
Vær forsigtig ved fjernelse af et fastsiddende befæstelseselement. Mekanismen kan være under tryk, og befæstelseselementet kan blive skudt ud, mens du forsøger at afhjælpe en blokering.
Brug ikke denne hæftepistol til fastgørelse af elektriske ledninger. Den er ikke beregnet til elektriske ledningsinstallationer og kan beskadige isoleringen på elektriske ledninger, hvilket kan medføre elektrisk stød og brand.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
- Åbn ikke akkuen. Fare for kortslutning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.

52 | Dansk

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at hæfte stoffer, læder, pap, folier, isoleringsmateriale og lignende materialer på blød undergrund (f. eks. træ eller trælignende materiale). El-værktøjet er ikke egnet til at fastgøre væg- eller loftsbeklædninger.

Viste komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Hæftenæse
(2) Udløser
(3) Markering til forvalg af slagkraft
(4) Indstillingshjul til forvalg af slagkraft
(5) Håndgreb (isoleret grebsflade)
(6) Akku
(7) Akku-ladetilstandsindikator
(8) Magasinoplåsning
(9) Magasin
(10) Udsparinger til afstandsholder
(11) Efterfyldningsvisning/udsparing til papirhæfter
(12) Udgang, klammer/søm
(13) Papirhæfter/afstandsholder ^4
(14) Klammerækker ^a)
(15) Sømrækker ^a)

a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-hæftemaskine UniversalTacker
	18V-14
Varenummer	3 603 BA7 0..
Slagtal slag/min 30
Inddrivningsgenstande
Klammerækker Type 53
- Bredde mm 11,4
- Længde mm 6-14
Sømrækker Type 48
- Længde mm 14
Maks. magasin-volumen 140
Vægt iht. EPTA-Procedure 01:2014 ^A)	kg 1,8 (1,5 Ah)-2,1 (6 ,0 Ah)

Akku-hæftemaskine UniversalTacker		18V-14
Tilladt omgivelsestemperatur
- ved opladning °C 0 ... +35
- Ved drift B) og ved opbevaring	°C -20 ... +50
Anbefalede akkuer PBA 18V...W-.
Anbefalede ladereC)		AL 18...

A) afhængigt af den anvendte akku
B) Begrænset ydelse ved temperaturer <0 °C.
C) De følgende ladere er ikke kompatible med akkuen PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Støj-/vibrationsinformation

Støjemissionsværdier fundet iht. EN 60745-2-16.

El-værktøjets A-vægtede støjniveau er typisk:

Lydtrykniveau 84 dB(A); Lydeffektniveau 95 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60745-2-16:

$$ a _ {n} < 2, 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen over hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Akku

Bosch sælger også akku-værktøjer uden akku. Om der følger en akku med din leverance fremgår af emballagen.

Opladning af akku

Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj.

Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at

akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren før første ibrugtagning.

Isætning af akku

Skub den opladede akku ind i akkuholderen, så den går hørbart i indgreb.

Udtagning af akku

Akkuen tages ud ved at trykke på akku-opläsningsknappen og trække akkuen ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator

Akku-ladetilstandsindikatoren viser i nogle sekunder den tilgængelige akku-kapacitet eller en overbelastning, når elværktøjet er tændt.

Akku-ladetilstandsindikatoren viser akkuens ladetilstand i nogle sekunder, när tænd/sluk-kontakten holdes halvt eller helt inde.

LED Kapacitet

Konstant lys 3 × grøn 75–100 %

Konstant lys 2 × grøn 40–75 %

Konstant lys 1 × grøn 15–40 %

Langsomt blinkende lys 1 × grøn 0–15 %

Hvis akku-ladetilstandsindikatoren blinker rødt, er el-værktøjet overbelastet.

De 3 lysdioder i ladetilstandsindikatoren blinker hurtigt, när akkuens temperatur er uden for driftstemperaturområdet, og/eller overbelastningssikringen er aktiveret.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde fra -20 °C til 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Montering

Opfyldning af magasin (se billede A1–A2)

Brug kun originalt Bosch-tilbehør. Præcisionsdelene på hæftemaskinen som f.eks. magasin, støder og skudkanal er afstemt efter klammer og søm fra Bosch. Andre fabri- kanter benytter andre stålkvaliteter og dimensioner.

I skueglasset på efterfyldningsvisningen (11) kan du se, om der stadig er klammer eller som i magasinet.

• Drej el-værktøjet om.
• Tryk på magasinoplåsningen (8), og træk i den forbindelse magasinet (9) bagud og ud.

• Iæg klammerækker (14) eller sømrækker (15). Når du ilægger sømrækken (15), skal du holde hæftepistolen lidt skråt, så sømmene ligger an mod sidevæggen. Vær opmærksom på markeringen.

• Skub magasinet (9) tilbage, indtil det går i indgreb.
  Brug ikke vold, när magasinet åbnes, fyldes og lukkes.

Brug

Ibrugtagning

Udløserspærren, der er forbundet med den bevægelige hæftenæse (1), forhindrer en utilsigtet udløsning af skud, hvis man ved et tilfælde skulle komme til at trykke på udløseren (2).

Tænd/sluk (enkeltudløsning)

• Sæt først hæftenæsen (1) an mod emnet, indtil den er trykket helt ind.
• Hold pressetrykket fast, og tryk på udløseren (2).
• Når klammen er drevet helt ind, skal du slippe udløseren (2) og løfte hæftenæsen (1) fra emnet.

Tænd/sluk (kontaktudløsning)

- Hvis du vil arbejde hurtigt, kan du holde udløseren (2) inde.

Tryk hæftenæsen (1) an mod emnet, indtil skuddet udløses. Anbring hæftepistolen det næste sted, og pres igen hæftenæsen (1) an mode emnet.

Forvalg af slagkraft

Bemærk! Afprøv altid den indstillede slagkraft på et stykke gammelt materiale. Du kan kun indstille den optimale slagkraft ved at forsøge dig frem.

Angivelserne i den efterfølgende tabel er anbefalede værdier.

Med indstillingshjulet (4) til forvalg af slagkraft kan du forvælge den nødvendige slagkraft.

Vær opmærksom på markeringen (3) til forvalg af slagkraft på el-værktøjet.

Den nødvendige slagkraft er afhængig af længden af klammer eller søm og af materialets styrke.

Blødt træ (fyrretræ)	1-4 4
Hårdt træ (bøg)	5-8 8
Spånplader 3-8 5
Møbelplade 3-8 6

54 | Dansk

Arbejdsvejledning

El-værktøjet kan ikke benyttes med 19 mm-klammer. Brug derfor ikke el-værktøjet til at fastgøre loftsbeklædninger med profiltræ-/fugebeslag.

Undgå tomme skud, da slagstemplet ellers slides hurtigere. Når du er færdig med arbejdet, skal du indstille slagkraften på indstillingshjulet til forvalg af slagkraft (4) på en lavere værdi, så fjederen aflastes.

Sæt hæftenæsen (1) forsigtigt på. Bløde emner (f.eks. fyrretræ) kan blive beskadiget, hvis de udsættes for alt for meget tryk.

El-værktøjet er konstrueret med henblik på kortvarig brug i en periode på maks. 10 minutter under konstant belastning. Det bliver varmt ved konstant drift. I takt med at el-værktøjet bliver varmt, reduceres ydelsen.

Efter maks. 10 minutters drift skal du stille el-værktøjet fra dig og lade det afkøle.

Fjern fastsiddende klammer

Tag altid akkuen ud af el-værktøjet, før du udfører arbejde på det.
- Drej el-værktøjet om.
- Tryk på magasinoplåsningen (8), og træk i den forbindelse magasinet (9) bagud og ud.
- Fjern den fastsiddende klamme. Brug om nødvendigt en tang.
- Skub magasinet (9) tilbage, indtil det går i indgreb.
▶ Fyld magasinet op i god tid. Hvis klammerækken er for kort, kan klammerne sætte sig fast.

Tilbehør til hæftning af papir og ensartet anbringelse af klammer

Med et specielt tilbehør kan el-værktøjet anvendes til hæftning af papir samt hæftning/sømning med ensartet afstand til materialekanten. Tilbehøret er egnet til UniversalTacker 18V-14.

• Med papirhæfteren (13) kan du hæfte op til 80 ark.
• Med afstandsholderen (13) kan du indstille en ensartet afstand fra inddrivningsgenstanden og til materialekanten i seks trin fra 1 cm til 11 cm.

Bemærk! Når du fylder magasinet (9), skal papirhæfteren/afstandsholderen (13) afmonteres fra el-værktøjet.

Hæftning af papir (se billede B1-B2)

Bemærk: Hæfteklammerne er mere stabile end gængse hæfteklammer, og det kan derfor være vanskeligt at fjerne dem fra papiret igen.

Anbefaling klammelængde	Arkantal (papir 80 g/m2)
6 mm 2-20
8 mm 10-40
10 mm 20-60
12 mm 30-80
- Indstil slagkraften på det højeste trin.
- llæg en passende klammerække (14).

• Klik derefter näsen til papirhæfteren/ afstandsholderen (13) ind i udsparingen til papirhæfteren (11) på el-værktøjet. Bemærk, at kun udsparing 1 kan bruges til papirhæfteren.
• Læg papirstablen i papirhæfteren/ afstandsholderen (13), og placer hæftenæsen over det område på papiret, der skal hæftes.
• Tryk el-værktøjet godt nedad, indtil hæftenæsen (1) er trykket helt ind.
• Hold pressetrykket fast, og tryk på udløseren (2).
• Når klammen er drevet helt ind, skal du slippe udløseren (2) og løfte hæftenæsen (1) fra papirstablen.

Hæftning med ensartet afstand til materialekanten (se billede C1-C2)

Bemærk! Ved hæftning med ensartet afstand skal afstandsholderen (13) klikkes ind i udsparingerne (10) på el-værktøjet.

Udsparing 2-7 (10) Afstand

Udsparing 2 1 cm

Udsparing 3 3 cm

Udsparing 4 5 cm

Udsparing 5 7 cm

Udsparing 6 9 cm

Udsparing 7 11 cm

• llæg en passende klammerække (14) eller sømrække (15).
• Klik derefter næserne til papirhæfteren/ afstandsholderen (13) ind i en udsparing (10) på el- værktøjet, som giver den passende afstand til materiale- kanten. Bemærk, at udsparing 1 ikke kan bruges til hæftning med ensartet afstand.
• Tryk derefter den fleksible underside af papirhæfteren/afstandsholderen (13) i retning mod el-værktøjet, indtil den går i indgreb.
• Før el-værktøjet fladt over emnet, indtil emnekanten ligger an mod den forreste kant af papirhæfteren/afstandsholderen (13).
• Tryk el-værktøjet godt nedad, indtil hæftenæsen (1) er trykket helt ind.
• Hold pressetrykket fast, og tryk på udløseren (2).
• Når klammen/sømmet er drevet helt ind, skal du slippe udløseren (2) og skubbe hæftenæsen (1) langs emnekanten.
• Placer derefter den næse klamme eller det næste søm.

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 55).

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Batteridrevet stiftepistol UniversalTacker
	18V-14
Artikkelnummer	3 603 BA7 0..
Slagtall slag/min 30
Festematerialer
Båndede stifter Type 53

Batteridrevet stiftepistol UniversalTacker
	18V-14
– Bredde mm 11,4
– Lengde mm 6–14
Båndede spiker Type 48
– Lengde mm 14
Maks. magasinkapasitet 140
Vekt i samsvar med EPTA-Procedure 01:2014 ^A)	kg 1,8 (1,5 Ah)–2,1 (6,0 Ah)
Tillattomgivelsestemperatur
– ved lading °C 0 ... +35
– Under drift ^B) og ved lagring	°C –20 ... +50
Anbefalte batterier PBA 18V...W-.
Anbefalte ladere ^C)	AL 18...

A) Avhengig av batteriet
B) Begrenset ytelse ved temperatur under 0 °C
C) De følgende laderne er ikke kompatible med batteriet PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Skyv det oppladede batteriet inn i batteriholderen til det läses ordentlig.

Ta ut batteriet

Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C. Du må for eksempel ikke la det ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Følg anvisningene om kassering.

Montering

Slå på/av (utløse én gang)

Slå på/av (utløse ved kontakt)

- Med avstandsholderen (13) kan du stille inn en avstand fra festematerialet til materialkanten på 1 til 11 cm i seks trinn.

Merknad: Når du skal fylle på magasinet (9), må du demontere papirhefteren/avstandsholderen (13) fra elektroverktøyet.
