MODE D'EMPLOI UniversalTacker 18V-14 BOSCH
Consignes de sécurité
Avertissements de sécurité généraux pour l'outil électrique
AVERTISSE-MENT
Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis
avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
▶ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
▶ Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique.
▶ Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
▶ Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment
d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
▶ Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.
Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.
▶ Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures.
▶ Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
▶ Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
▶ Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.
Utilisation et entretien de l'outil électrique
▶ Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
▶ Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et in-versement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
▶ Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des per-
sonnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
▶ Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.
Utilisation des outils fonctionnant sur batteries et précautions d'emploi
▶ Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
▶ Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent
20 | Français
avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
▶ Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.
- Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.
Maintenance et entretien
Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.
▶ Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.
Avertissements de sécurité des agrafeuses
Toujours supposer que l'outil contient des éléments de fixation. Une manipulation sans précaution de l'agrafeuse peut donner lieu à une éjection intempestive d'éléments de fixation et à des accidents corporels.
▶ Ne pas diriger l'outil vers vous-même ou vers quiconque à proximité. Un déclenchement intempestif déchargera l'élément de fixation en provoquant une blessure.
▶ Ne pas actionner l'outil tant que celui-ci n'est pas fermement placé contre la pièce à usiner. Si l'outil n'est pas en contact avec la pièce à usiner, l'élément de fixation peut être dévié de la cible.
Débrancher l'outil de la source de puissance lorsque l'élément de fixation se coince dans l'outil. Lors du retrait d'un élément de fixation coincé, l'agrafeuse, si elle est branchée, peut être accidentellement activée.
▶ Prendre des précautions en retirant un élément de fixation coincé. Le mécanisme peut être sous compression et l'élément de fixation peut être éjecté violemment lorsque l'on tente de le dégager de son état bloqué.
▶ Ne pas utiliser cette agrafeuse pour la fixation des câbles électriques. Elle n'est pas conçue pour l'installation des câbles électriques et peut endommager l'isolant des câbles électriques en provoquant ainsi un choc électrique ou des risques d'incendie.
Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels.
Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
▶ N'ouvrez pas l'accu. Risque de court-circuit.
Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.
N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.
Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.
Description des prestations et du produit
Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.
Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.
Utilisation conforme
L'outil électroportatif est conçu pour l'agrafage de tissus, cuir, carton, feuilles, matériaux isolants ou similaires sur un support tendre, par ex. du bois ou des dérivés du bois. Il n'est pas utilisable pour la fixation de lambris sur des murs ou des plafonds.
Éléments constitutifs
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.
(1) Nez de l'agrafeuse
(2) Gâchette
(3) Marquage pour la présélection de force de frappe
(4) Molette de présélection de force de frappe
(5) Poignée (surface de préhension isolée)
(6) Accu
(7) Indicateur d'état de charge
(8) Embout de déverrouillage du chargeur
(9) Chargeur
(10) Évidements pour butée de distance
(11) Indicateur de recharge/évidement pour agrafeur papier
(12) Sortie des agrafes/pointes
(13) Agrafeur papier/butée de distance ^a)
(14) Bande d'agrafes ^a)
(15) Bande de pointes ^a)
a) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez l'ensemble des accessoires dans notre gamme d'accessoires.
Caractéristiques techniques
| Agrafeuse sans fil UniversalTacker | ||
| 18V-14 | ||
| Référence | 3 603 BA7 0.. | |
| Fréquence de frappe min | -1 | 30 |
| Agrafes/pointes | ||
| Bande d'agrafes Type 53 | ||
| – Largeur mm 11,4 | ||
| – Longueur mm 6–14 | ||
| Bande de pointes Type 48 | ||
| – Longueur mm 14 | ||
| Capacité maxi du chargeur 140 | ||
| Poids selon EPTA-Procedure 01:2014 ^A) | kg 1,8 (1,5 Ah)–2,1 (6,0 Ah) | |
| Températures ambiantes admissibles | ||
| – pendant la charge °C 0 ... +35 | ||
| – pendant l'utilisation ^B) et pour le stockage | °C –20 ... +50 | |
| Accus recommandés PBA 18V...W-. | ||
| Chargeurs recommandés ^C) | AL 18... | |
A) Dépend de l'accu utilisé
B) Performances réduites à des températures <0 °C
C) Les chargeurs suivants ne sont pas compatibles avec l'accu PBA : AL 1814 CV, AL 1820 CV, AL 1860 CV
Informations sur le niveau sonore/les vibrations
Valeurs d'émissions sonores déterminées conformément à EN 60745-2-16.
Le niveau sonore en dB(A) typique de l'outil électroportatif est de : niveau de pression acoustique 84 dB(A) ; niveau de puissance acoustique 95 dB(A). Incertitude K = 3 dB.
Portez un casque antibruit !
Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément
à EN 60745-2-16 :
$$ a _ {n} < 2, 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Le niveau de vibration indiqué dans cette notice d'utilisation a été mesuré à l'aide d'un procédé de mesure normalisé et peut être utilisé pour effectuer une comparaison entre outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.
Le niveau de vibration s'applique pour les utilisations principales de l'outil électroportatif. En cas d'utilisation de l'outil électroportatif pour d'autres applications, avec d'autres ac-
cessoires ou bien en cas d'entretien non approprié, le niveau sonore peut être différent. Il peut en résulter une nette augmentation de la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail.
Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.
Accu
Bosch vend ses outils électroportatifs sans-fil aussi sans accu. Il est indiqué sur l'emballage si un accu est fourni ou non avec l'outil électroportatif.
Recharge de l'accu
N'utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Seuls ces chargeurs sont adaptés à l'accu Lithium-Ion de votre outil électroportatif.
Remarque : Les dispositions internationales en vigueur pour le transport de marchandises obligent à livrer les accus Lithium-Ion partiellement chargés. Pour que les accus soient pleinement performants, chargez-les complètement avant leur première utilisation.
Mise en place de l'accu
Insérez l'accu dans le compartiment à accu jusqu'à ce qu'il s'enclenche.
Retrait de l'accu
Pour retirer l'accu, appuyez sur le bouton de déverrouillage de l'accu et sortez l'accu de l'outil électroportatif. Ne forcez pas.
Indicateur de niveau de charge de l'accu
Quand l'outil électroportatif est en marche, l'indicateur d'état de charge indique pendant quelques secondes la capacité d'accu encore disponible ou signale une éventuelle surcharge.
Quand l'interrupteur Marche/Arrêt est actionné à moitié ou complètement, l'indicateur d'état de charge indique pendant quelques secondes le niveau de charge de l'accu.
| LED | Capacité |
| Allumage permanent en vert de 3 LED | 75-100 % |
| Allumage permanent en vert de 2 LED | 40-75 % |
| Allumage permanent en vert de 1 LED | 15-40 % |
| Clignotement lent en vert de 1 LED | 0-15 % |
22 | Français
Si l'indicateur de niveau de charge de l'accu clignote en rouge, cela signifie que l'outil électroportatif est en surcharge.
Les 3 LED de l'indicateur d'état de charge se mettent à clignoter rapidement quand la température de l'accu sort de la plage de températures de fonctionnement et/ou après entrée en action de la protection contre les surcharges.
Indications pour une utilisation optimale de la batterie
Protégez l'accu de l'humidité et de l'eau.
Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne laissez par ex. pas l'accu dans une voiture en plein été.
Une baisse notable de l'autonomie de l'accu au fil des re-charges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.
Respectez les indications concernant l'élimination.
Montage
Remplissage du chargeur (voir figures A1-A2)
N'utilisez que des accessoires Bosch d'origine. Les éléments de précision de l'agrafeuse tels que chargeur, coulisseau et canal d'éjection sont adaptés aux agrafes et pointes de marque Bosch. Les autres fabricants utilisent des qualités d'acier et des dimensions d'agrafes différentes.
La fenêtre de l'indicateur de recharge (11) permet de voir s'il reste des agrafes ou pointes dans le chargeur.
- Retournez l'outil électroportatif.
- Appuyez sur l'embout de déverrouillage (8) tout en poussant le chargeur (9) vers l'arrière.
- Insérez la bande d'agrafes (14) ou la bande de pointes (15).
Lors de l'insertion de la bande de pointes (15), tenez l'agrafeuse légèrement inclinée afin que les pointes viennent en contact avec la paroi latérale. Tenez compte du marquage.
- Remettez en place le chargeur (9) jusqu'à ce qu'il s'enclenche.
▶ Ne forcez pas lorsque vous ouvrez, alimentez et fermez le chargeur d'agrafes.
Utilisation
Mise en marche
Le blocage d'enclenchement couplé au nez mobile (1) de l'agrafeuse évite tout déclenchement involontaire si vous appuyez par mégarde sur la gâchette (2).
Mise en marche/arrêt (déclenchement unique)
- Appliquez d'abord le nez de l'agrafeuse (1) fermement contre la pièce jusqu'à ce qu'il s'enfonce complètement.
- Maintenez la pression exercée et appuyez sur la gâchette (2).
- Une fois que l'agrafe/la pointe a pénétré complètement, relâchez la gâchette Maintenez la pression exercée et appuyez sur la gâchette (2) et dégagez le nez de l'agrafeuse (1) de la pièce.
Mise en marche/arrêt (mode rafale)
- Pour un travail rapide, vous pouvez maintenir la gâchette (2) actionnée.
Plaquez fermement le nez de l'agrafeuse (1) contre la pièce jusqu'à ce que le tir soit déclenché. Positionnez l'agrafeuse à l'emplacement suivant et appuyez à nouveau fermement sur le nez de l'agrafeuse (1).
Présélection de force de frappe
Remarque : Testez toujours sur une chute de matériau si la force de frappe préréglée donne de bons résultats. La valeur optimale de la force de frappe ne peut être déterminée qu'au cours d'essais pratiques.
Le tableau ci-dessous indique les valeurs recommandées en fonction du matériau.
La molette (4) permet de présélectionner la force de frappe par paliers.
Pour la présélection de la force de frappe, tenez compte du marquage (3).
La force de frappe requise est fonction de la longueur des agrafes ou des pointes et de la dureté du matériau.
Plage de réglage de la molette
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | mm | 14 | mm |
Matériau
| Bois tendre(pin) | 1-4 4 | |
| Bois dur(hêtre) | 5-8 8 | |
| Panneaux agglo-mérés | 3-8 5 | |
| Panneaux lattés 3-8 6 |
Instructions d'utilisation
Cet outil électroportatif n'est pas conçu pour les agrafes de 19 mm. C'est pourquoi il ne doit pas être utilisé pour fixer des lambris de plafond avec des clips ou agrafes.
Évitez des déclenchements à vide pour réduire l'usure du poinçon.
Au terme des travaux, réglez la molette de présélection de force de frappe (4) sur une petite valeur afin de détendre le ressort.
Appliquez avec précaution le nez de l'agrafeuse (1) contre la pièce. L'agrafeuse risque de laisser des traces sur les pièces
en matériau tendre (par ex. en pin) lors d'une pression trop forte.
L'outil électroportatif est conçu pour une utilisation temporaire d'une durée maximale de 10 min sous charge constante. Il s'échauffe en cas d'utilisation longue durée. Plus il s'échauffe, plus ses performances diminuent. Éteignez l'outil électroportatif au bout de maximum 10 minutes d'utilisation et laissez-le refroidir.
Retrait d'agrafes bloquées
▶ Retirez l'accu Avant tous travaux sur l'outil électroportatif.
- Retournez l'outil électroportatif.
- Appuyez sur l'embout de déverrouillage (8) tout en poussant le chargeur (9) vers l'arrière.
- Retirez l'agrafe qui coince. Servez-vous pour cela d'une pince si nécessaire.
- Remettez en place le chargeur (9) jusqu'à ce qu'il s'enclenche.
▶ Refaites le plein du chargeur à temps. Le risque de blocage est plus élevé quand il reste trop peu d'agrafes dans le chargeur.
Accessoires pour l'agrafage de papier et l'agrafage à distance constante d'un bord

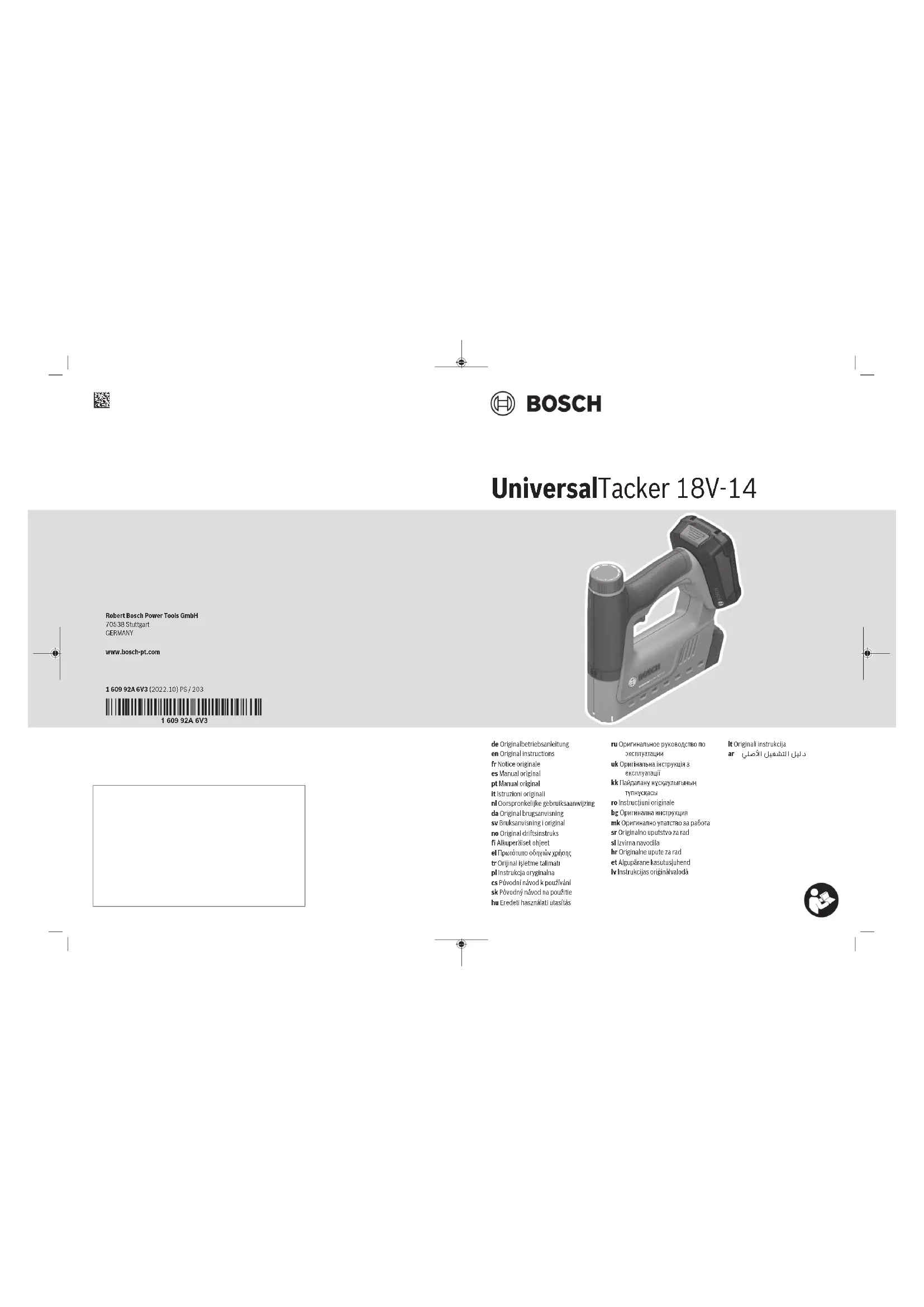

Un accessoire spécial permet d'utiliser l'outil électroportatif pour agrafer du papier et brocher/agrafer à distance constante d'un bord de référence. L'accessoire est spécialement conçu pour la UniversalTacker 18V-14.
- L'agrafeur papier (13) permet d'agrafer jusqu'à 80 feuilles.
- La butée de distance (13) permet de régler six distances de 1 cm à 11 cm entre l'agrafe/la pointe et le bord de référence.
Remarque : Pour remplir le chargeur (9), vous devez retirer l'agrafeur papier/butée de distance (13) de l'outil électroportatif.
Agrafage de feuilles de papier (voir figures B1-B2)
Remarque : Les agrafes d'agrafeuse sont plus rigides que celles pour agrafeurs de bureau ; elles sont de ce fait plus difficiles à extraire du papier.
| Recommandation longueur d'agrafe | Nombre de feuilles (papier avec grammage de 80 g/m2) |
6 mm 2-20
8 mm 10-40
10 mm 20-60
12 mm 30-80
- Réglez la force de frappe maximale.
- Insérez une bande d'agrafes (14) adaptée dans le chargeur.
- Clipsez successivement les deux ergots de l'agrafeur papier/butée de distance (13) (11) dans les évidements pour agrafeur papier sur l'outil électroportatif.
Tenez compte du fait que seul l'évidement 1 convient pour l'agrafage de feuilles de papier.
- Placez la pile de papier dans l'agrafeur papier/butée de distance (13) et positionnez le nez de l'agrafeuse au-dessus de l'endroit à agrafer.
- Plaquez fermement l'outil électroportatif contre le papier jusqu'à ce que le nez de l'agrafeuse (1) s'enfonce complètement.
- Maintenez la pression exercée et appuyez sur la gâchette (2).
- Une fois que l'agrafe a pénétré complètement, relâchez la gâchette (2) et dégagez le nez de l'agrafeuse (1) de la pile de papier.
Agrafage à distance constante d'un bord (voir figures C1-C2)
Remarque : Pour agrafer toujours à la même distance d'un bord, il convient de clipser la butée de distance (13) dans les évidements (10) de l'outil électroportatif prévus à cet effet.
Évidements 2-7 (10) Distance
| Évidement 2 1 cm |
| Évidement 3 3 cm |
| Évidement 4 5 cm |
| Évidement 5 7 cm |
| Évidement 6 9 cm |
Évidement 7 11 cm
- Insérez dans le chargeur une bande d'agrafes (14) ou bande de pointes (15) adaptée.
-
Clipsez successivement les deux ergots de l'agrafeur papier/butée de distance (13) dans l'évidement (10) de l'outil électroportatif correspondant à la distance voulue par rapport au bord. Tenez compte du fait que l'évidement 1 n'est pas adapté à l'agrafage à distance constante d'un bord.
-
Pressez le dessous flexible de l'agrafeur papier/butée de distance (13) en direction de l'outil électroportatif jusqu'à ce qu'il s'enclenche.
- Glissez à plat l'outil électroportatif au-dessus de la pièce jusqu'à ce que le bord avant de l'agrafeur papier/butée de distance (13) touche le bord avant de la pièce.
- Plaquez fermement l'outil électroportatif contre le papier jusqu'à ce que le nez de l'agrafeuse (1) s'enfonce complètement.
- Maintenez la pression exercée et appuyez sur la gâchette (2).
- Une fois que l'agrafe/la pointe a pénétré complètement, relâchez la gâchette (2) et faites glisser latéralement le nez de l'agrafeuse (1) le long du bord de la pièce.
- Placez l'agrafe ou la pointe suivante.
24 | Français
Entretien et Service après-vente
Nettoyage et entretien
Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.
Service après-vente et conseil utilisateurs
Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :
www.bosch-pt.com
L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.
France
Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.
Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 09 70 82 12 99 (Numéro non surtaxé au prix d'un appel local)
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel.: (01) 43119006
E-Mail: sav-bosch.outillage@fr.bosch.com
Vous trouverez d'autres adresses du service après-vente sous :
Les accus Lithium-ion recommandés sont soumis à la réglementation relative au transport de matières dangereuses.
Pour le transport sur route par l'utilisateur, aucune autre mesure n'a besoin d'être prise.
Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques
doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.
N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.
Élimination des déchets
Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l'environnement.
Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !
Seulement pour les pays de l'UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.
En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.
Accus/piles :
Li-Ion :
Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 24).
Valable uniquement pour la France :

