KULLANIM KILAVUZU UniversalTacker 18V-14 BOSCH

Ir Crilinal Isletme talimatı

Türkçe...... Sayfa 78

Polski ...... Strona 85

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

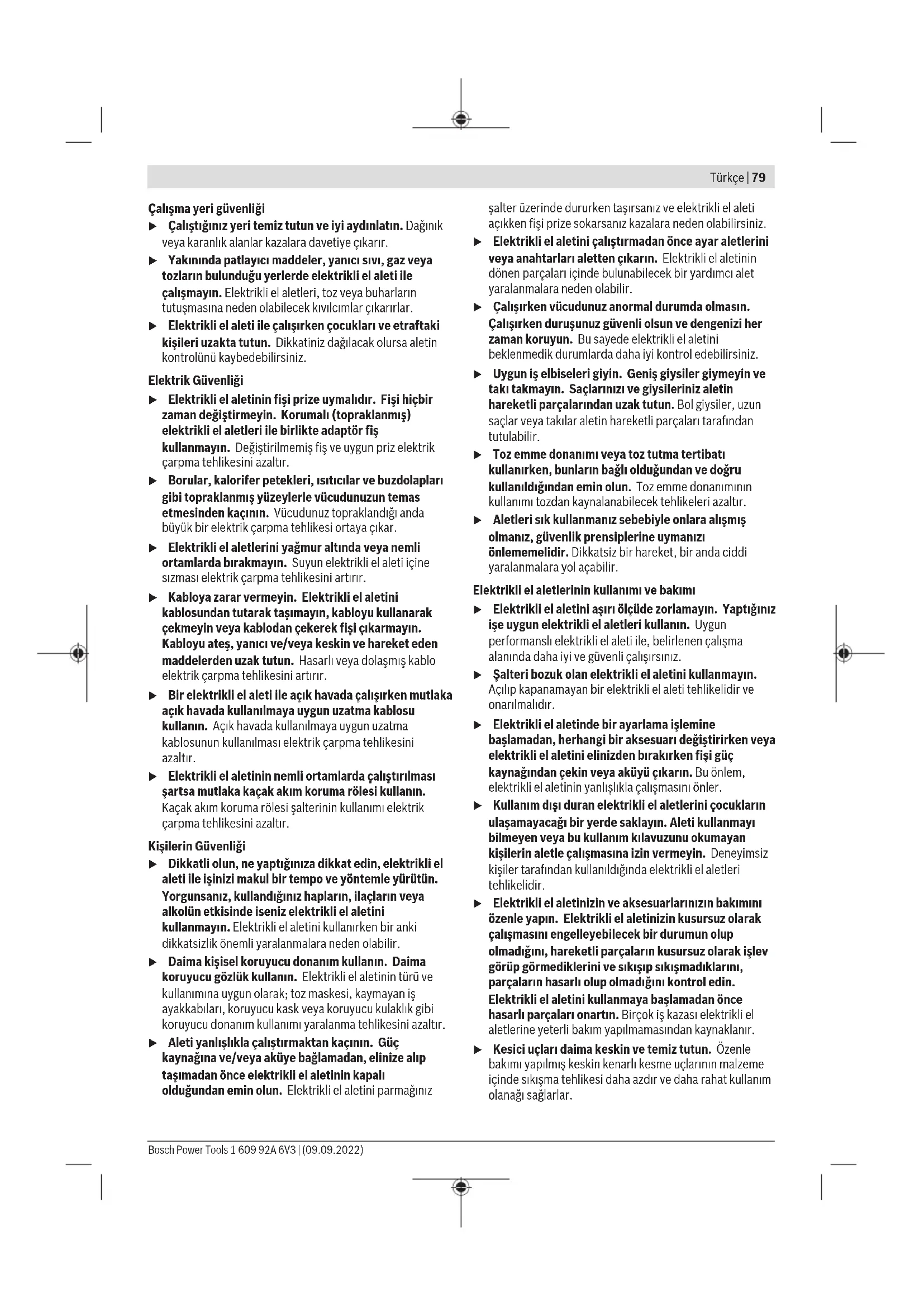

Çalışma yeri güvenliği

▶ Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
▶ Borular, kalorifer petekleri, ıstıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır.
Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır.
▶ Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
▶ Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
Aletleri sık kullanmanız sebebiyle onlara alınmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
▶ Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin ve aksesuarlarının bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.

80 | Türkçe

Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
▶ Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Akülü aletlerin özenli bakımı ve kullanımı

Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar.
▶ Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir.
Kullanılmayan aküyü büro ataçları, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temastan kaçının. Yanlıslıkla temas ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan aktü sıvısı cilt tahrişlerine ve yanmarala neden olabilir.
▶ Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama ve yaralanmalara neden olabilir.
Aküyü veya aleti ateşe veya yüksek sıcaklıkları maruz bırakmayın. Ateşe veya 130°C üstündeki sıcaklıkları maruz kalma patlamalara yol açabilir.
Tüm şarj talimatlarını uygulayın ve akü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.
▶ Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.

Zimba tabancası güvenlik uyarıları

Her zaman el aletinin içinde zimba olduğunu varsayın. Zimba tabancasının dikkatsizce kullanılması zımbaların istem dışı biçimde ateşlenmesine ve buna bağlı olarak yaralanmalara neden olabilir.

▶ Aleti kendinize veya yakınınızdakilere doğru tutmayın. Yanlışlıkla tetiğe basılması durumunda zimba atılarak yaralanmaya neden olabilir.
▶ Alet iş parçasına sıkıca yerleştirilmeden aletin tetiğine basmayın. Eğer alet iş parçasına temas etmiyorsa zımba hedeften sekebilir.
Zimba alet içinde sıkışırsa aleti güç kaynağından ayırın. Sıkışmış bir zimbayı çıkarırken zimba tabancası elektriğe bağlı olursa yanlışlıkta tetiklenebilir.
Sıkışmış bir zimbayı çıkarırken çok dikkatli olun. Mekanizma basınç altında olabilir ve zimba tabancasını sıkışmış durumdan kurtarmaya çalışırken zimbayı güçlü biçimde fırlatabilir.
Bu zimba tabancasını elektrik kablolarını sabitlemek için kullanmayın. Elektrik kablosu montajı için tasarlanmamıştır ve bu nedenle elektrik kablolarının izolasyonuna zarar verebilir, buna bağlı olarak da elektrik şokuna veya yangın tehlikesine neden olabilir.
Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su boruların hasar görmesi maddi zararlara yol açabilir.
Akü hasar görürse veya usulüne aykırı kullanırsa dışarı buhar sizabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
▶ Aküyü açmayın. Kısa devre tehlikesi vardır.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli el aleti, kumaşların, derilerin, kartonun, folyoların, izolasyon malzemesinin ve benzerlerinin örneğin ahşap veya ahşap benzeri yumuşak zeminlere sabitlenmesi

için tasarlanmıştır. Bu elektrikli el aleti duvar veya tavan kaplamalarının sabitlenmesine uygun değildir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

(1) Zimba veya çivi tabancasının ucu
(2) Tetik
(3) Pnömatik delme kuvveti ön seçimi için işaret
(4) Pnömatik delme kuvveti ön seçimi için ayarlama düğmesi
(5) Tutamak (izolasyonlu tutamak yüzeyi)

(6) Akü

(7) Akü şarj durumu göstergesi

(8) Magazin boşa alma tertibatı

(9) Magazin

(10) Mesafe bırakıcı için oluklar
(11) Kağıt zımbası için doldurma göstergesi/oluk
(12) Zimba teli/Çivi çıkışı
(13) Kağıt zımbası/Mesafe bırakıcı ^a)
(14) Zimba teli şeridi ^a)
(15) Çivi şeridi ^a)

a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Akülü zimba tabancası UniversalTacker
	18V-14
Malzeme numarası	3 603 BA7 0..
Darbe sayısı darbe/	30 dak
Sabitleme nesneleri
Zimba teli şeridi Tip 53
- Genişlik mm 11,4
- Uzunluk mm 6-14
Çivi şeridi Tip 48
- Uzunluk mm 14
Maks. magazin kapasitesi 140
Ağırlığı EPTA-Procedure01:2014 uyarınca ^A)	kg 1,8 (1,5 Ah)-2,1 (6,0 Ah)
İzin verilen ortam sıcaklığı
- Şarjda °C 0 ... +35
- Çalışma sırasında ^B) ve depolamada kısıtlı performans	°C -20 ... +50
Tavsiye edilen aküler PBA 18V...W-.

Akülü zimba tabancası UniversalTacker
18V-14

Önerilen şarj cihazları ^C)	AL 18...
A) Kullanılan aküye bağlıdır
B) <0 °C sıcaklıklarda sınırlı performans
C) Aşağıdaki şarj cihazları PBA aküsü ile uyumlu değildir: AL 1814 CV, AL 1820 CV, AL 1860 CV

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60745-2-16 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 84 dB(A); ses gücü seviyesi 95 dB(A). Tolerans K = 3 dB.

Kulak koruması kullanın!

Toplam titreşim değerleri a_n (üç yönün vektör toplamı) ve tolerans K EN 60745-2-16 uyarınca belirlenmektedir: a_n < 2,8 m/sn^2 , K = 1,5 m/sn^2 .

Bu talimatta belirtilen titreşim seviyesi normlandırılmış bir ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da kullanıcıya binen titreşim yükünü bütün bir çalışma süresinde belirgin ölçüde yükseltebilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Akü

Bosch akülü elektrikli el aletlerini aküsüz olarak satmaktadır. Elektrikli el aletinizin teslimat kapsamında akünün bulunup bulunmadığını ambalajdan bakabilirsiniz.

Akünün şarj edilmesi

▶ Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el aletinizde kullanılan lityum iyon akülere uygundur.

Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmı şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Akünün yerleştirilmesi

Şarj edilmiş aküyü hissedilir biçimde kavrama yapıncaya kadar akü yuvasının içine doğru itin.

82 | Türkçe

Akünün çıkarılması

Aküyü çıkarmak için kilit açma tuşuna basın ve aküyü çekerek çıkartın. Bunu yaparken güç kullanmayın.

Akü şarj durumu göstergesi

Akü şarj durumu göstergesi elektrikli el aleti açıkken hâlâ kullanılabilir akü kapasitesini veya olası bir aşırı yükü birkaç saniyeliğine gösterir.

Akü şarj durumu göstergesi açma/kapama şalteri yarı yarıya veya tam olarak basılı olduğunda birkaç saniye süre ile akünün şarj durumunu gösterir.

LED Kapasite

Sürekli ışık 3 × yeşil %75-100

Sürekli ışık 2 × yeşil %40-75

Sürekli ışık 1 × yeşil %15-40

Yavaş tempoda yanıp sönen ışık 1 × yeşil %0–15

Akü şarj durumu göstergesinin kırmızı yanıp sönmesi halinde, elektrikli el aleti aşırı yük altındadır.

Akü sıcaklığı işletme sıcaklığı aralığı dışına çıkınca ve/veya aşırı zorlanma emniyeti devreye girince, şarj durumu göstergesinin 3 LED'i hızlı tempoda yanıp sönmeye başlar.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü sadece -20 °C ile 50 °C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Montaj

Magazinin doldurulması (bkz. resimler A1-A2)

▶ Sadece orijinal Bosch aksesuar kullanın. Zimba veya çivi tabancasının magazini, itici ve atma kanalı gibi hassas parçaları Bosch zımbalarına ve çivilerine uygun hale getirilmiştir. Diğer üreticiler farklı çelik kalitesi ve ölçüler kullanmaktadır.
Doldurma göstergesi (11) kontrol penceresine bakarak magazinde zimba veya çivi kalıp kalmadığını görebilirsiniz.
- Elektrikli el aletini çevirin.
- Magazin kilidine (8) basın ve magazini (9) aşağı doğru çekerek çıkartın.
- Zimba teli şeridini (14) veya çivi şeridini (15) yerleştirin. Çivi şeridini (15) yerleştirirken, çivilerin yan duvara dayanması için, zimba veya çivi tabancasını hafif bir açıyla tutun. İşarete dikkat edin.
- Magazini (9) kilitleme yapıncaya kadar geriye itin.
Magazini açarken, doldururken ve kapatırken zor kullanmayın.

Çalışma

Çalıştırma

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

Zimba veya çivi tabancasının hareketli ucu (1) ile kuplajlı olan tetik emniyeti, tetiğe (2) yanlışlıkla basıldığında atma işleminin yapılmasını önler.

Açma/kapama (tek tetikleme)

• Zimba veya çivi tabancasının ucunu (1) önce tamamen içeri girecek biçimde iş parçasına kuvvetlice bastırın.
• Temas basıncını muhafaza edin ve tetiğe (2) basın.
• Tam olarak içeri girmesinden sonra, tetiği (2) serbest bırakın ve zimba veya çivi tabancasının ucunu (1) iş parçasından kaldırın.

Açma/kapama (temas tetikleme)

- Hızlı çalışmak için tetiği (2) basılı tutabilirsiniz.

Atış tetiklenene kadar, zimba veya çivi tabancasının ucunu (1) iş parçasına sıkıca bastırın. Zimba veya çivi tabancasını bir sonraki noktaya yerleştirin ve zimba veya çivi tabancasının ucunu (1) yeniden iş parçasına sıkıca bastırın.

Pnömatik delme kuvveti ön seçimi

Not: Ayarlanan pnömatik delme kuvvetini her zaman önce bir malzeme parçası üzerinde deneyin. Pnömatik delme kuvvetinin optimum ayarı ancak pratik testlerle belirlenebilir. Aşağıdaki tablodaki veriler tavsiye edilen değerlerdir.

Pnomatik delme kuvveti ön seçimi ayarlama düğmesi (4) ile gerekli olan pnömatik delme kuvvetini kademeli olarak önceden seçebilirsiniz.

Elektrikli el aleti üzerindeki pnömatik delme kuvveti ön seçimi işaretine (3) dikkat edin.

Gerekli pnömatik delme kuvveti, zimba veya çivi uzunluğuna ve malzemenin mukavemetine bağlıdır.

Ayarlama düğmesinin ayar aralığı

6 8 10 12 14 mm 14 mm

Zemin

Yumuşak ahşap (çam)	1-4 4
Sert ahşap (kayın)	5-8 8
Sunta levhalar 3-8 5
Ahşap plaka 3-8 6

Çalışırken dikkat edilecek hususlar

Bu elektrikli el aleti ile 19 mm'lik zimbalar işlenemez. Bu nedenle elektrikli el aletini profil tahtalı veya derz çengelli duvar ve tavan kaplamaları için kullanmayın.

Darbeleme parçasının aşınmaması için boş atışlar yapmayın. Işi tamamladıktan sonra, gergi yayını rahatlatmak için, pnömatik delme kuvveti ön seçimi ayarlama düğmesi (4) üzerindeki pnömatik delme kuvvetini düşük bir değere getirin.

Zimba tabancasının ucunu (1) malzeme üzerine dikkatlice yerleştirin. Yumuşak iş parçaları (örneğin çam ağacı) ucun kuvvetle bastırılması sonucu hasar görebilir.

Elektrikli el aleti, sabit yük altında maksimum 10 dakikalık çalışma süresi ile kısa süreli çalışma için tasarlanmıştır. Kesintisiz işletim sırasında isınır. Isınma arttıkça randıman düşer.

En fazla 10 dakika çalıştıktan sonra elektrikli el aletini kapatın ve soğumasını bekleyin.

Sıkışan zimbaların çıkartılması

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce aküyü elektrikli el aletinden çıkarın.

- Elektrikli el aletini çevirin.

- Magazin kilidine (8) basın ve magazini (9) aşağı doğru çekerek çıkartın.

- Sıkışan zımbaların çıkartın. Bunu yapmak için gerekirse pense kullanın.

- Magazini (9) kilitleme yapıncaya kadar geriye itin.

Magazini zamanında doldurun. Çok kısa bir zimba şeridi, zımbaların sıkışmasına neden olabilir.

Kağıt zımbalama ve eşit mesafeli zımbalama için aksesuarlar

Özel bir aksesuar ile elektrikli el aleti, kağıt zımbalamak/malzeme kenarından eşit mesafede zımbalamak için kullanılabilir. Aksesuar şu anda yalnızca UniversalTacker 18V-14 için uygundur.

- Kağıt zımbası (13) ile 80 yaprağa kadar zımbalayabilirsiniz.

- Mesafe bırakıcı (13) ile, içeri giren nesnenin malzeme kenarından 1 cm'den 11 cm'ye kadar olan mesafesini altı kademede eşit olarak ayarlayabilirsiniz.

Not: Magazine (9) yeniden zimba teli takmak için, kağıt zımbasını/mesafe bırakıcıyı (13) elektrikli el aletinden sökmeniz gerekir.

Kağıt zımbalama (bkz. resimler B1-B2)

Not: Zimba tabancasının zimba telleri piyasada yaygın olarak bulunan standart zimba tellerinden daha güçlü ve kararlıdır ve bu nedenle kağıttan çıkartılması da zordur.

Önerilenzimba teli uzunluğu	Yaprak sayısı(80 g/m2 kağıt için)
6 mm 2–20
8 mm 10–40
10 mm 20–60

Önerilen zimba teli uzunluğu

Yaprak sayısı (80 g/m² kağıt için)

12 mm 30-80

• Pnömatik delme kuvvetini en yüksek kademeye ayarlayın.
• Uygun bir zimba teli şeridini (14) yerleştirin.

- Kağıt zımbasının/mesafe bırakıcının (13) uçlarını birbiri ardına elektrikli el aletindeki kağıt zımbası (11) oluklarına oturtun. Yalnızca 1 numaralı Running kağıt zımbalama için uygun olduğunu unutmayın.

- Kağıt destesini kağıt zımbasına/mesafe bırakıcıya (13) yerleştirin ve zimba veya çivi tabancasının ucunu zımbalanacak kağıt alanının üzerine getirin.

- Elektrikli el aletini, zimba veya çivi tabancasının ucu (1) tamamen kağıdın içine doğru bastırana kadar, sıkıca aşağıya doğru bastırın.

- Temas basıncını muhafaza edin ve tetiğe (2) basın.

- Zimba telinin tam olarak içeri girmesinden sonra, tetiği (2) serbest bırakın ve zimba tabancasının ucunu (1) iş parçasından kaldırın.

Malzeme kenarına eşit mesafede zimbalama (bkz. resimler C1-C2)

Not: Zimbalama için mesafe bırakıcı (13), elektrikli el aletindeki oluklara (10) eşit mesafelerle oturtulmalıdır.

- Uygun bir zimba teli şeridini (14) veya çivi şeridini (15) yerleştirin.

- Kağıt zımbasının/mesafe bırakıcının (13) uçlarını birbiri ardına elektrikli el aletinde malzeme kenarına uygun mesafeyi sağlayan bir oluşa (10) oturtun. 1 numaralı Running eşit mesafeli zimbalama için uygun olmadığını unutmayın.

- Kağıt zımbasının/mesafe bırakıcının (13) esnek alt kısmını yerine oturana kadar elektrikli el aletine doğru itin.

- Elektrikli el aletini, iş parçasının kenarı kağıt zımbasının/mesafe bırakıcının (13) ön kenarına dayanana kadar iş parçasının üzerinden düz bir şekilde geçirin.

- Elektrikli el aletini, zimba veya çivi tabancasının ucu (1) tamamen kağıdın içine doğru bastırana kadar, sıkıca aşağıya doğru bastırın.

- Temas basıncını muhafaza edin ve tetiğe (2) basın.

- Zimba telinin/çivinin tamamen içeri girmesinden sonra, tetiği (2) bırakın ve zimba veya çivi tabancasının ucunu (1) iş parçasının kenarı boyunca hareket ettirin.

- Bir sonraki zimba telini veya çiviyi yerleştirin.

84 | Türkçe

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinde bir çalışma yapmadan önce (örneğin bakım, uç değiştirme vb.), aleti taşırken ve saklarken her defasında aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.

▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERI

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel:[phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San

ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Sti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Önerilen Lityum İyon aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 85).

Polski
