INSTRUKCJA OBSŁUGI UniversalTacker 18V-14 BOSCH

pl instrukcja oryginalna

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.

Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.

Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki

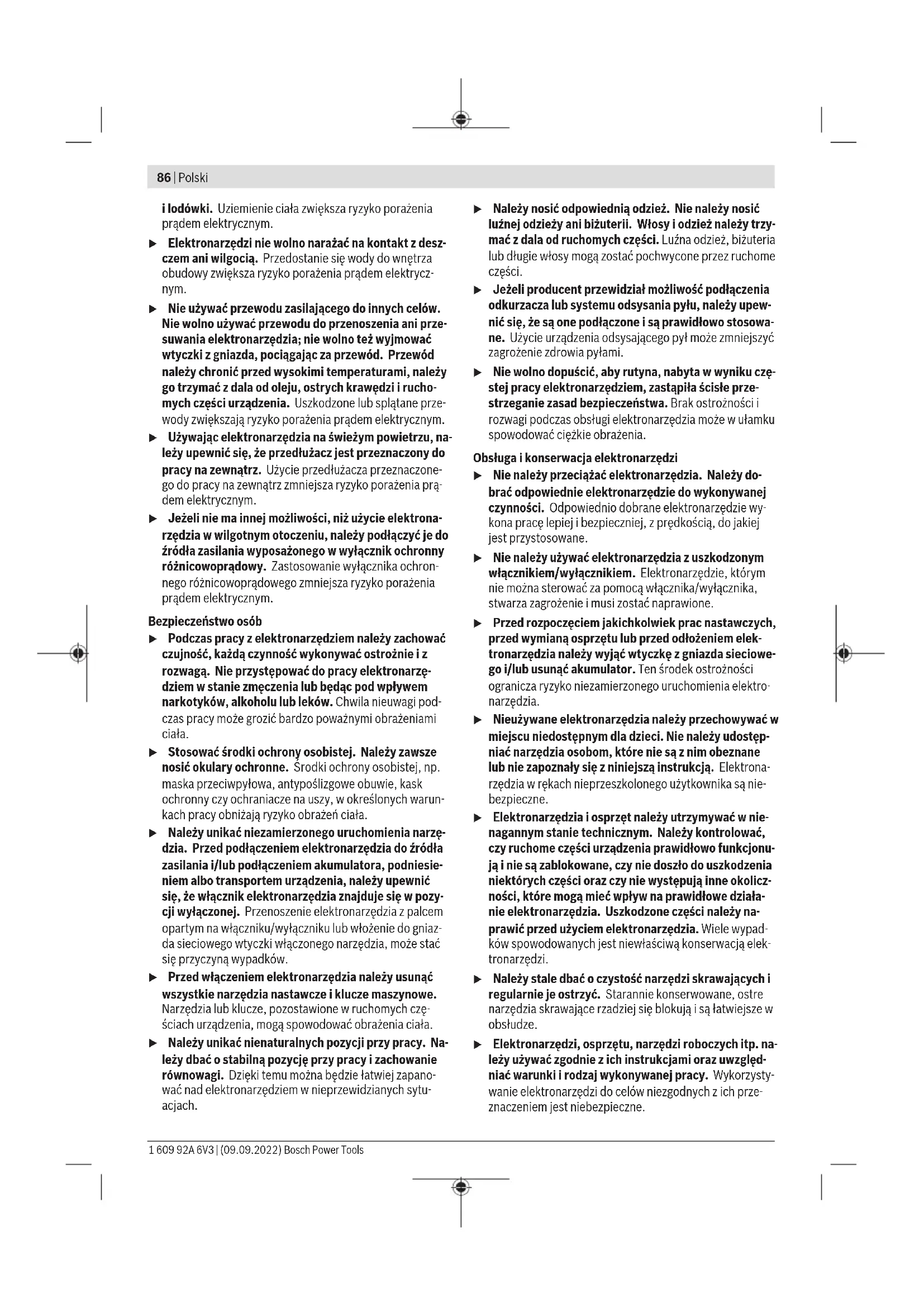

86 | Polski

i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.
▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.
Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
▶ Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.

Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.
▶ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsługde.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.

Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem.
Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru.
Przechowywanie lub użytkowanie akumulatora w nie-odpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę woda. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie- nie skóry lub oparzenia.
▶ Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).
Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować.
Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.
▶ Nie wolno w żadnym wypadku naprawiać uszkodzone- go akumulatora. Naprawy akumulatora można dokony-

wać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

Wskazówki dotyczące bezpieczeństwa pracy ze zszywaczami

Zawsze należy mieć świadomość, że w narzędziu mogą znajdować się elementy zszywające. Nieostrożne postępowanie ze zszywaczem może skutkować nieoczekiwanym uwolnieniem elementu zszywającego i obrażeniami ciała.
▶ Nie wolno kierować narzędzia w swoją stronę ani w stronę innych osób znajdujących się w pobliżu. Nie-oczekiwane uruchomienie narzędzia może spowodować uwolnienie elementu zszywającego i doprowadzić do obrażeń ciała.
▶ Nie wolno uruchamiać narzędzia, dopóki nie zostanie ono przyłożone do powierzchni. Jeżeli narzędzie nie ma kontaktu z powierzchnią materiału, element zszywający może zostać wbity w innym miejscu, niż to zostało zaplanowane.
W przypadku zablokowania elementu zszywającego w narzędziu należy odłączyć je od źródła zasilania. W przeciwnym razie, podczas wyjmowania zablokowanego elementu zszywającego, zszywacz mógłby zostać przypadkowo uruchomiony.
Podczas wyjmowania zablokowanego elementu zszywającego należy zachować ostrożność. Mechanizm może znajdować się pod ciśnieniem i podczas próby usunięcia blokady element zszywający może zostać uwolniony z dużą siłą.
Tego zszywacza nie wolno używać do mocowania kabli elektrycznych. Nie jest on przeznaczony do mocowania kabli elektrycznych i może uszkodzić izolację kabli, grożąc porażeniem prądem lub pożarem.
Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podraźnić drogi oddechowe.
▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
- Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić

88 | Polski

akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, woda i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do mocowania tkanin, skóry, tektury, folii, materiałów izolacyjnych i innych podobnych materiałów do miękkiego podłoża, na przykład drewna lub materiałów drewnopodobnych. Elektronarzędzie nie jest przystosowane do mocowania okładzin ściennych i sufitowych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Nosek zszywacza
(2) Wyzwalacz
(3) Wskaźnik wstępnego wyboru siły udaru
(4) Pokrętło wstępnego wyboru siły udaru
(5) Rękojeść (powierzchnia izolowana)
(6) Akumulator
(7) Wskaźnik stanu naładowania akumulatora
(8) Przycisk zwalniania blokady magazynka
(9) Magazynek

(10) Otwory do mocowania elementu dystansowego

(11) Wskaźnik konieczności uzupełnienia magazynka / otwór do mocowania przystawki do zszywania papieru

(12) Wylot zszywek / gwoździ

(13) Przystawka do zszywania papieru / element dystansowy ^4

(14) Zszywki (wkład) ^a)

(15) Gwoździe (wkład) ^a)

a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Zszywacz akumulatorowy UniversalTacker
		18V-14
Numer katalogowy		3 603 BA7 0..
Liczba udarów min	-1	30
Elementy mocujące (wbijane)
Zszywki (wkład) Typ 53
- szerokość mm 11,4
- długość mm 6-14
Gwoździe (wkład) Typ 48
- długość mm 14
Maks. pojemność magazynka		140
Waga zgodnie z EPTAProcedure 01:2014 ^A)	kg 1,8 (1,5 Ah)-2,1 (6,0 Ah)
Dopuszczalna temperatura otoczenia
- podczas ładowania °C 0 ... +35
- podczas pracy ^B) i podczas przechowywania	°C -20 ... +50
Zalecane akumulatory PBA 18V...W-.
Zalecane ładowarki ^C)		AL 18...

A) W zależności od zastosowanego akumulatora
B) Ograniczona wydajność w przypadku temperatur <0 °C.
C) Następujące ładowarki nie są kompatybilne z akumulatorem PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 60745-2-16.

Określony wg skali A typowy poziom hałasu emitowanego przez urządzenie wynosi: poziom ciśnienia akustycznego 84 dB(A); poziom mocy

akustycznej 95 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie

z EN 60745-2-16:

a_n < 2,8 ~m / s^2, K = 1,5 ~m / s^2 .

Podany w niniejszej instrukcji poziom emisji hałasu został zmierzony zgodnie z określoną normą procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędzia mi roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Akumulator

Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres dostawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jonowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Wkładanie akumulatora

Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przycisk odblokowujący i wyjąć akumulator. Nie należy przy tym używać siły.

Wskaźnik stanu naładowania akumulatora

Przy włączonym elektronarzędziu wskaźnik stanu naładowania akumulatora sygnalizuje przez kilka sekund pozostałą do dyspozycji pojemność akumulatora lub przeciążenie. Na wskaźniku stanu naładowania akumulatora wyświetlany jest przez parę sekund stan naładowania akumulatora przy naciśniętym do połowy lub całkowicie włączniku/wyłączniku.

Dioda LED Pojemność

Światło ciągłe, 3 zielone diody 75–100%
Światło ciągłe, 2 zielone diody 40–75%
Światło ciągłe, 1 zielona dioda 15–40%
Światło migające w wolnym tempie, 1 zielona dioda	0–15%

Jeżeli wskaźnik stanu naładowania akumulatora miga na czerwono, elektronarzędzie jest przeciążone.

Gdy temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur roboczych i/lub gdy nastąpiła aktywacja wyłącznika przeciążeniowego, wszystkie 3 diody LED wskaźnika stanu naładowania migają w szybkim tempie.

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią i wodą.

Akumulator należy przechowywać wyłącznie w temperaturze od -20 °C do 50 °C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Montaż

Napełnianie magazynka (zob. rys. A1–A2)

Należy stosować wyłącznie oryginalny osprzęt firmy Bosch. Precyzyjne elementy zszywacza, takie jak magazynek, suwak czy kanał wylotowy, są przystosowane do zszywek i gwoździ firmy Bosch. Pozostali producenci oferują zszywki o innych wymiarach oraz wyprodukowane z innych gatunków stali.

W okienku wskaźnika konieczności uzupełnienia magazynka (11) można zobaczyć, czy w magazynku znajdują się jeszcze zszywki lub gwoździe.

- Obrócić elektronarzędzie.

– Nacisnąć przycisk zwalniania blokady magazynka (8) i wyjąć magazynek (9), pociągając go równocześnie do tyłu.

– Włożyć zszywki (wkład) (14) lub gwoździe (wkład) (15). Podczas wkładania gwoździ (wkładu) (15) należy trzymać zszywacz lekko ukośnie, aby gwoździe przylegały do bocznej ścianki. Należy zwrócić uwagę na wskaźnik.

- Wsunąć magazynek (9) do końca, aby zaskoczył w zapadce.

Podczas otwierania, ładowania i zamykania magazynka nie należy używać siły.

Praca

Uruchamianie

Zintegrowana z ruchomym noskiem (1) blokada wyzwalacza zapobiega tzw. „suchym strzałom” w wyniku przypadkowego naciśnięcia wyzwalacza (2).

Włączanie/wyłączanie (strzał pojedynczy)

– Nosek zszywacza (1) należy najpierw mocno przyłożyć do materiału, tak aby był całkowicie wsunięty.

– Nie zmniejszając siły nacisku, nacisnąć wyzwalacz (2).

- Po wbiciu elementu mocującego zwolnić wyzwalacz (2) i odsunąć nosek zszywacza (1) od materiału.

Włączanie/wyłączanie (strzał kontaktowy)

- Aby zapewnić szybka pracę, można nacisnąć i przytrzymać wyzwalacz (2).

Nosek zszywacza (1) należy mocno przyłożyć do materiału aż do wyzwolenia strzału. Przestawić zszywacz w kolej-

90 | Polski

ne miejsce i ponownie mocno przyłożyć nosek zszywacza (1) do materiału.

Wstępny wybór siły udaru

Wskazówka: Ustawioną siłę udaru należy wypróbować na niepotrzebnym kawałku materiału. Optymalną siłę udaru można ustalić metodą prób praktycznych.

Dane w następującej tabeli są wartościami zalecanymi.

Za pomocą pokrętła (4) wstępnego wyboru siły udaru można wybrać wymaganą siłę udaru w stopniach.

Należy przy tym zwrócić uwagę na wskaźnik (3) wstępnego wyboru siły udaru na elektronarzędziu.

Wymagana siła udaru zależy od długości zszywek lub gwoździ oraz twardości materiału.

Zakres ustawień pokrętła

1 7 8 9 6 8 10 12 14 mm 14 mm

Podłoże

Miękkie drewno (sosna)	1-4 4
Twarde drewno (buk)	5-8 8
Płyty wiórowe 3-8 5
Płyta stolarska 3-8 6

Wskazówki dotyczące pracy

W elektronarzędziu nie można używać zszywek 19 mm. Dlatego nie należy używać elektronarzędzia do okładzin sufitowych mocowanych za pomocą klamer mocujących do listew lub paneli sufitowych.

Należy unikać pustych strzałów, aby zmniejszyć zużycie się stempla udarowego.

Po zakończeniu pracy należy za pomocą pokrętła wstępnego wyboru siły udaru (4) ustawić siłę udaru na niską wartość, aby odciążyć sprężynę.

Ostrożnie przyłożyć nosek zszywacza (1) do materiału. Mocne przyłożenie zszywacza mogłoby uszkodzić miękki materiał (np. drewno sosny).

Elektronarzędzie jest przewidziane do stosowania w skróconym trybie pracy, który nie może przekraczać 10 min przy stałym obciążeniu. Podczas pracy ciągłej elektronarzędzie nagrzewa się. Wraz ze wzrostem temperatury narzędzia zmniejsza się jego wydajność.

Po upływie maks. 10 minut czasu pracy należy odłożyć elektronarzędzie i zaczekać, aż się ochłodzi.

Usuwanie zablokowanych zszywek

Przed wszystkimi pracami przy elektronarzędziu należy wyjąć akumulator z niego.

- Obrócić elektronarzędzie.

• Nacisnąć przycisk zwalniania blokady magazynka (8) i wyjąć magazynek (9), pociągając go równocześnie do tyłu.
• Usunąć zablokowaną zszywkę. W razie potrzeby należy do tego użyć szczypiec.
• Wsunąć magazynek (9) do końca, aby zaskoczył w zapadce.
  ▶ Należy w porę uzupełnić magazynek. Zbyt krótki wkład może powodować blokowanie się zszywek.

Osprzęt do zszywania papieru oraz do zszywania z zachowaniem równego odstępu

Specjalny osprzęt umożliwia wykorzystanie elektronarzędzia do zszywania papieru oraz do zszywania z zachowaniem równego odstępu od krawędzi materiału. Osprzęt jest przeznaczony wyłącznie do modelu UniversalTacker 18V-14.

• Za pomocą przystawki do zszywania papieru (13) można zszyć do 80 arkuszy papieru.
• Za pomocą elementu dystansowego (13) można ustawić równy odstęp elementu wbijanego w sześciu stopniach od 1 cm do 11 cm od krawędzi materiału.

Wskazówka: Aby uzupełnić magazynek (9), należy zdemon- tować przystawkę do zszywania papieru / element dystansowy (13) z elektronarzędzia.

Zszywanie papieru (zob. rys. B1-B2)

Wskazówka: Zszywki charakteryzują się większą stabilnością od powszechnie dostępnych w handlu zszywek, dlatego bardzo trudno jest je usunąć z papieru.

Zalecana długość zszywek	Liczba arkuszy(gramatura 80 g/m2)
6 mm 2-20
8 mm 10-40
10 mm 20-60
12 mm 30-80

• Ustawić siłę udaru na najwyższy stopień.
• Włożyć pasujące zszywki (wkład) (14).
  – Zamocować jeden po drugim noski przystawki do zszywania papieru / elementu dystansowego (13) w otworach do mocowania przystawki do papieru (11) na elektronarzędziu. Należy zwrócić uwagę, że tylko otwór 1 jest przeznaczony do zszywania papieru.
  – Włożyć plik arkuszy w przystawkę do zszywania papieru / element dystansowy (13) i umieścić nosek zszywacza nad zszywanym fragmentem papieru.
• Mocno przycisnąć elektronarzędzie do dołu, aż nosek zszywacza (1) będzie całkowicie wsunięty.
  – Nie zmniejszając siły nacisku, nacisnąć wyzwalacz (2).
• Po wbiciu zszywki zwolnić wyzwalacz (2) i odsunąć nosek zszywacza (1) od pliku arkuszy.

Zszywanie z zachowaniem równego odstępu od krawędzi materiału (zob. rys. C1-C2)

Wskazówka: Przed przystąpieniem do zszywania z zachowaniem równego odstępu należy zamocować element dystansowy (13) w otworach (10) na elektronarzędziu.

Otwory 2-7 (10) Odstep

Otwór 2 1 cm

Otwór 3 3 cm

Otwór 4 5 cm

Otwór 5 7 cm

Otwór 6 9 cm

Otwór 7 11 cm

• Włożyć pasujące zszywki (wkład) (14) lub gwoździe (wkład) (15).
• Zamocować jeden po drugim noski przystawki do zszywania papieru / elementu dystansowego (13) w otworze (10) na elektronarzędziu, który odpowiada żądanej odległości od krawędzi materiału. Należy zwrócić uwagę, że otwór 1 nie jest przeznaczony do zszywania z zachowaniem równego odstępu.
• Docisnąć elastyczny spód przystawki do zszywania papieru / elementu dystansowego (13) w kierunku elektronarzędzia aż do zablokowania.
• Prowadzić elektronarzędzie płasko po materiale, aż krawędź materiału będzie przylegać do przedniej krawędzi przystawki do zszywania papieru / elementu dystansowego (13).
• Mocno przycisnąć elektronarzędzie do dołu, aż nosek zszywacza (1) będzie całkowicie wsunięty.
• Nie zmniejszając siły nacisku, nacisnąć wyzwalacz (2).
• Po wbiciu zszywki / gwoździa zwolnić wyzwalacz (2) i przesunąć nosek zszywacza (1) wzdłuż krawędzi materiału.
• Wbić następną zszywkę lub następny gwóżdź.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie

na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdują Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obo-wiązującymi przepisami ochrony środowiska.

92 | Čeština

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. „Transport“, Strona 91).

Čeština
