HASZNÁLATI ÚTMUTATÓ UniversalTacker 18V-14 BOSCH

– Vložte kôpku papierov do zošívačky papiera/rozpery(13) aumiestnite sponkovací mechanizmus nad zošívanú ob- lasť papiera. – Potlačte elektrické náradie pevne smerom dole, aby bol sponkovací mechanizmus(1) úplne vtlačený. – Udržte priamy prítlak astlačte spúšť(2). – Po úplnom zarazení sponky spúšť(2) uvoľnite azdvihnite sponkovací mechanizmus(1) zkôpky papiera. Sponkovanie srovnakou vzdialenosťou od hrany materiálu (pozri obrázkyC1−C2) Upozornenie: Rozperu(13) je nutné pri sponkovaní srov- nakou vzdialenosťou zakliknúť do výrezov(10) na elektric- kom náradí. Výrezy 2–7 (10) Vzdialenosť Výrez 2 1cm Výrez 3 3cm Výrez 4 5cm Výrez 5 7cm Výrez 6 9cm Výrez 7 11cm – Založte vhodný pás so sponkami(14) alebo sklincami(15). – Zakliknite po jednom výbežky zošívačky papiera/ rozpery(13) do výrezu(10) na elektrickom náradí, ktorý umožňuje vhodnú vzdialenosť od hrany materiálu. Nezabudnite, že výrez1 nie je určený na sponkovanie srovnakou vzdialenosťou. – Potlačte pružnú spodnú stranu zošívačky papiera/ rozpery(13) smerom kelektrickému náradiu tak, aby za- skočila. – Posuňte elektrické náradie naplocho ponad obrobok tak, aby hrana obrobku priliehala na prednú hranu zošívačky papiera/rozpery(13). 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsMagyar | 103 – Potlačte elektrické náradie pevne smerom dole, aby bol sponkovací mechanizmus(1) úplne vtlačený. – Udržte priamy prítlak astlačte spúšť(2). – Po úplnom zarazení sponky/klinca spúšť(2) uvoľnite aposuňte sponkovací mechanizmus(1) pozdĺž hrany ob- robku. – Zarazte ďalšiu sponku alebo klinec. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí (naprí- klad údržba, výmena nástroja apodobne), ako aj pri jeho preprave auskladnení vyberte akumulátor zelektrického náradia. Vprípade neúmyselného aktivo- vania vypínača hrozí nebezpečenstvo poranenia. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Transport Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpečného nákladu. Tieto aku- mulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri príprave zásielky bezpodmienečne konzultovať sodborní- kom na prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte aakumulátor zabaľte tak, aby sa vobale nemohol posúvať. Rešpektujte aj prípadné doplňujú- ce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo aobal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani aku- mulátory/batérie do komunálneho odpadu! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektrických aelektronických zariadení apodľa jej trans- pozície vnárodnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice 2006/66/ES, po- škodené alebo vybité akumulátory/batérie zbierať separova- ne aodovzdať na recykláciu vsúlade sochranou životného prostredia. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Akumulátory/batérie: Li-Ion: Dodržujte pokyny uvedené včasti Transport (pozri „Trans- port“, Stránka103). Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)104 | Magyar kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsMagyar | 105 előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata u Az akkumulátort csak a gyártó által ajánlott töltőké- szülékekkel töltse fel. Ha egy bizonyos akkumulátortí- pus feltöltésére szolgáló töltőkészülékben egy másik ak- kumulátort próbál feltölteni, tűz keletkezhet. u Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Másakkumulátorok használata személyi sérüléseket és tüzet okozhat. u A használaton kívüli akkumulátort tartsa távol bár- mely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövid- zárlat égési sérüléseket vagy tüzet okozhat. u Nem megfelelő körülmények esetén az akkumulátor- ból folyadék léphet ki. Kerülje az érintkezést a folya- dékkal. Havéletlenül mégis érintkezésbe került a fo- lyadékkal, azonnal öblítse le vízzel az érintett felüle- tet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. u Sohase használjon egy akkumulátort vagy szerszá- mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál- toztatott akkumulátorok kiszámíthatatlanul viselkedhet- nek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet. u Ne tegye ki se az akkumulátort se a szerszámot tűz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumu- látort tűznek, vagy 130°C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat. u Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasítá- sokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. u Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük. Biztonsági előírások tűző- és szegecselőgépek számára u Mindig induljon ki abból, hogy a szerszámban vannak rögzítőelemek. A tűző- és szegecselőgép gondatlan keze- lése egy rögzítőelem akaratlan kilövéséhez és személyi sé- rülésekhez vezethet. u Ne irányítsa se önmaga se más közelben tartózkodó személy felé a szerszámot. Egy akaratlan működés ese- tén egy rögzítőelem kerül kilövésre és ez sérüléshez ve- zethet. u Ne hozza működésbe a szerszámot, ha az nincs erőtel- jesen hozzányomva a munkadarabhoz. Ha a szerszám nincs érintkezésben a munkadarabbal, a rögzítőelem a céltól eltérő helyre juthat. u Válassza el a szerszámot a feszültségforrástól, ha egy rögzítőelem beékelődött a szerszámba. Egy beékelő- dött rögzítőelem eltávolítása közben a tűző- és szegecse- lőgép akaratlan aktiválásra kerülhet, ha be van dugva a dugaszoló aljzatba. u Egy beékelődött rögzítőelem eltávolításához járjon el óvatosan. A mechanizmus összenyomott állapotban le- het és előfordulhat, hogy a rögzítőelem, amikor a kezelő megpróbálja megszüntetni a beékelődését, nagy erővel kilökődik. u Ezt a tűző- és szegecselőgépet elektromos kábelek rögzítésére ne használja. A szerszám nincs elektromos kábelek rögzítésére előirányozva és megrongálhatja az elektromos kábelek szigetelését, és így áramütéseket és tüzet okozhat. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. u Az akkumulátorok megrongálódása vagy szakszerűt- len kezelése esetén abból gőzök léphetnek ki. Az ak- kumulátor kigyulladhat vagy felrobbanhat. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. u Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhat- Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)106 | Magyar ják. Belső rövidzárlat léphet fel és az akkumulátor kigyul- ladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevül- het. u Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túl- terheléstől. Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövidzárlat ve- szélye áll fenn. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám szövetek, bőr, karton, fóliák, szigetelőanyagok és hasonló anyagok fa alapra vagy fához hasonló anyagokból készült alapra való rögzítésére szolgál. Az elektromos kéziszerszám fal-, vagy mennyezetborítások felerősítésére nem alkalmas. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Tűzőorr (2) Kioldó (3) Ütőerő-beállítás jelölése (4) Ütőerő-beállító szabályozókerék (5) Fogantyú (szigetelt markolatfelület) (6) Akkumulátor (7) Akkumulátor töltöttségi szint kijelző (8) Tár reteszelés kioldása (9) Tár (10) Mélyedések a távtartó beállításához (11) Utántöltés kijelzés/Mélyedés a papírtűzéshez (12) Kapocs/szeg kilépőnyílás (13) Papírtűző/Távtartó

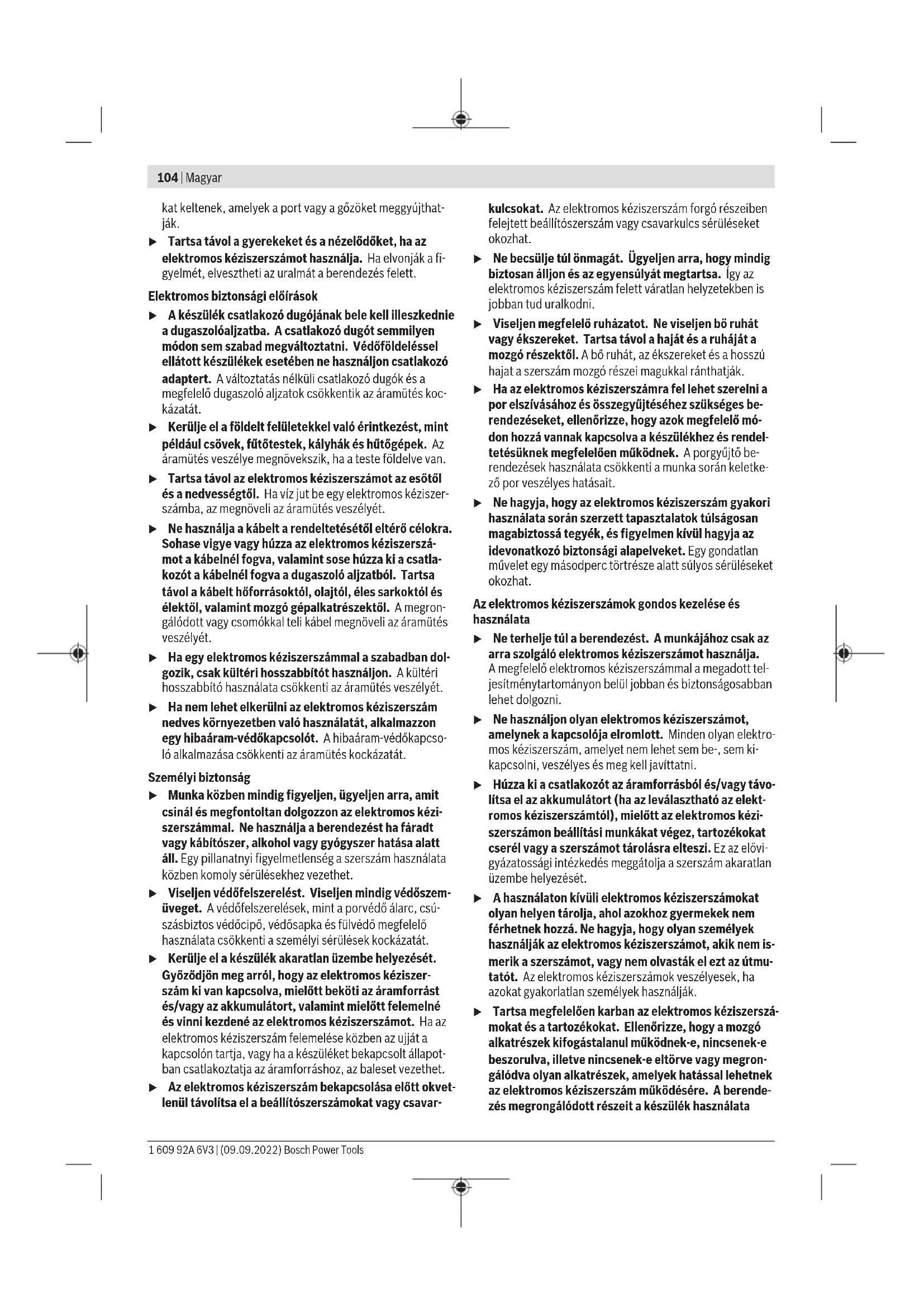

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Akkumulátoros tűzőgép UniversalTacker 18V-14 Cikkszám 3603 BA7 0.. Ütésszám perc

Tűzéshez használható kapcsok és szegek Kapocsszalag Type53 – Szélesség mm 11,4 – Hossz mm 6–14 Szegszalag Type48 – Hossz mm 14 A tár legnagyobb befogadó- képessége

Tömeg az „EPTA-Proce- dure01:2014” (2014/01 EPTA‑eljárás) szerint

kg 1,8(1,5Ah)– 2,1(6,0Ah) Megengedett környezeti hőmérséklet – a töltés során °C 0...+35 – az üzemeltetés során

°C –20...+50 Javasolt akkumulátorok PBA18V...W-. Javasolt töltőkészülékek

AL18... A) az alkalmazásra kerülő akkumulátortól függ B) <0°C hőmérsékletek esetén korlátozott teljesítmény C) A következő töltőkészülékek nem kompatibilisek a PBA akkumu- látorral: AL 1814 CV, AL 1820 CV, AL 1860 CV Zaj és vibráció értékek A zajkibocsátási értékek aEN60745‑2‑16szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint84dB(A); hangteljesítményszint95dB(A). A szórás, K=3dB. Viseljen fülvédőt! Az a

rezgési összértékek (a három irány vektorösszege) és a Kszórás aEN60745-2‑16szabványnak megfelelően meg- határozott értékei:

Az ezen előírásokban megadott rezgési szint egy szabvány- ban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő be- tétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnö- velheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsMagyar | 107 csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munka- időre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Akkumulátor A Bosch vállalat az akkumulátoros elektromos kéziszerszá- mokat akkumulátorok nélkül is árusítja. Azt, hogy az Ön elektromos kéziszerszámának szállítási terjedelme egy akku- mulátort is magában foglal-e, a csomagolásról lehet leolvas- ni. Az akkumulátor feltöltése u Csak a Műszaki Adatoknál megadott töltőkészüléke- ket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalma- zásra kerülő Li‑ion-akkumulátornak. Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek ki- szállításra. Az akkumulátor teljes teljesítményének biztosítá- sára az első alkalmazás előtt töltse fel teljesen az akkumulá- tort. Az akkumulátor beszerelése Tolja be a feltöltött akkumulátort az akkumulátor fogadó egy- ségbe, amíg az érezhetően bepattan. Az akkumulátor kivétele Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne erőltesse a kihúzást. Akkumulátor töltöttségi szint kijelző Az elektromos kéziszerszám bekapcsolt állapotában az akku- mulátor töltöttségi szint kijelző megjeleníti a még rendelke- zésre álló akkumulátorkapacitást, illetve túlterhelést. Az akkumulátor feltöltési szintjelző display félig vagy teljesen benyomott be-/kikapcsoló esetén néhány másodpercig kijel- zi az akkumulátor feltöltési szintjét. LED Kapacitás Tartós fény, 3×zöld 75–100% Tartós fény, 2×zöld 40–75% Tartós fény, 1×zöld 15–40% Lassú villogás, 1×zöld 0–15% Ha az akkumulátor töltöttségi szint kijelző piros fénnyel vil- log, az elektromos kéziszerszám túl van terhelve. A töltési szint kijelző 3 LED-je gyorsan villog, ha az akkumulá- tor hőmérséklete az üzemi hőmérséklet tartományon kívül van, és/vagy ha a túlterhelés elleni védelem működésbe lé- pett. Tájékoztató az akkumulátor optimális kezeléséhez Óvja meg az akkumulátort a nedvességtől és a víztől. Az akkumulátort csak a –20°C...50°C hőmérséklet tarto- mányban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. Ha az akkumulátor feltöltése után a készülék már csak lénye- gesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Vegye figyelembe a hulladékba való eltávolítással kapcsola- tos előírásokat. Összeszerelés A tár betöltése (lásd:A1−A2ábra) u Csak eredetiBoschgyártmányú tartozékokat használ- jon. A tűzőgép precíziós alkatrészei, mint a tár, az ütőfej és a kilövőcsatornaBoschgyártmányú kapcsok kilövésé- re vannak optimalizálva. Más gyártó cégek eltérő minősé- gű és méretű acélalkatrészeket használnak. Az utántöltés kijelzés kémlelőablakán(11) látható, hogy van- e még kapocs, ill. szeg a tárban. – Fordítsa meg az elektromos kéziszerszámot. – Nyomja meg a(8)reteszelés feloldót és húzza ki hátrafelé a(9)tárat. – Tegye be a(14)kapocsszalagot, illetve a(15)szögszalagot. A(15)szögszalag behelyezésekor tartsa a tűzőgépet kis- sé ferde helyzetben, hogy a szögek felfeküdjenek az oldal- falra. Figyelje a jelölést. – Tolja vissza a(9)tárat, amíg az bepattan a helyére. u A magazin felnyitásakor, megtöltésekor és lezárása- kor ne alkalmazzon erőszakot. Üzemeltetés Üzembe helyezés A mozgatható(1)tűzőorral összekapcsolt kioldó reteszelő meggátolja egy lövés akaratlan kioldását, ha véletlenül meg- nyomja a(2)kioldót. Be- és kikapcsolás (Egyenkénti kioldás) – A(1)tűzőorrot először nyomja szorosan a munkadarab- ra, hogy az teljesen nyomódjon be. – Tartsa fenn a készülékre gyakorolt nyomást és nyomja meg röviden a(2)kioldót. – Miután a készülék teljesen elvégezte a tűzést, engedje el a(2)kioldót és emelje le a(1)tűzőorrot a munkadarab- ról. Be- és kikapcsolás (Érintésre történő kioldás) – Gyors munkához tartsa benyomva a(2)kioldót. Nyomja rá a(1)tűzőorrot a munkadarabra, amíg ki nem oldódik az első lövés. Tegye fel a tűzőgépet a következő Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)108 | Magyar pontra és ismét nyomjá rá szorosan a(1)tűzőorrot a munkadarabra. Az ütőerő előválasztása Megjegyzés: Mindig próbálja ki először egy anyagmaradé- kon a beállított ütőerőt. Az optimális ütőerő beállítást csak gyakorlati próbákkal lehet meghatározni. Az alábbi táblázatban található adatok javasolt értékek. A(4)ütőerő előválasztó szabályozókerékkel az ütőerő több fokozatban beállítható. Figyelje az elektromos kéziszerszám(3) ütőerő előválasztási jelölését. A szükséges ütőerő a kapcsok, illetve szögek hosszától és az anyag keménységétől függ. A szabályozókerék beállítási tartománya 6 8 10 12 14 mm 14 mm Alap Puhafa (fenyő) 1–4 4 Keményfa (bükkfa) 5–8 8 Forgácslapok 3–8 5 Lécbetétes bú- torlap 3–8 6 Munkavégzéssel kapcsolatos tudnivalók u Ezzel az elektromos kéziszerszámmal nem lehet 19mm-es kapcsokat használni. Ezért az elektromos kéziszerszámot a mennyezetborításokhoz használt profilfa- vagy fugakapcsok belövésére ne használja. Az ütőfej elkopásának csökkentésére ne hozza működésbe kapcsok, illetve szögek nélkül a készüléket. A munkák befejezése után állítsa be a(4)ütőerő előválasztó gombot egy alacsony ütőerőre, hogy ezzel lecsökkentse a fe- szítőrugó feszültségét. Óvatosan tegye fel a(1)tűzőorrot. A puha munkadarabokat (pl. fenyőfa) a túl erős rányomás megrongálhatja. Az elektromos kéziszerszám állandó terhelés mellett rövid ideig üzemeltethető, legfeljebb 10 percig. Tartós üzemben felhevül. A felmelegedés során a készülék teljesítménye csökken. Max. 10perc üzemeltetés után állítsa le és hagyja lehűlni az elektromos kéziszerszámot. Beékelődött kapcsok eltávolítása u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt vegye ki abból az akkumulá- tort. – Fordítsa meg az elektromos kéziszerszámot. – Nyomja meg a(8)reteszelés feloldót és húzza ki hátrafelé a(9)tárat. – Távolítsa el a beékelődött kapcsot. Szükség esetén hasz- náljon erre a célra egy fogót. – Tolja vissza a(9)tárat, amíg az bepattan a helyére. u A tárat időben töltse fel. Előfordulhat, hogy a kapcsok beékelődésének egy túl rövid kapocsszalag az oka. Tartozék papírlapok tűzéséhez és egyenletes távolságban történő tűzéshez A különleges tartozékkal az elektromos kéziszerszám papír tűzésére, illetve az anyag élétől egyenletes távolságban tör- ténő tűzésre használható. A tartozék csak aUniversalTacker 18V-14 típushoz alkalmas. – A(13)papírtűzővel legfeljebb 80lapot lehet összefűzni. – A távtartóval (13) hat fokozatban állíthatja be a kapocs vagy szeg anyag élétől egyenlő távolságban történő belö- vését 1cm és 11cm között. Megjegyzés: a tár(9) feltöltéséhez a papírtűzőt/ távtartót(13) le kell szerelni az elektromos kéziszerszámról. Papírlapok tűzése (lásdB1−B2 ábra) Figyelem: A fűzőgépkapcsok stabilabbak a kereskedelem- ben szokványosan kapható fűzőkapcsoknál és az előbbieket nehezebben lehet a papírból ismét eltávolítani. A kapcsok hosszára vonatkozó javaslatok Lapok száma (papír: 80g/m

6mm 2–20 8mm 10–40 10mm 20–60 12mm 30–80 – Az ütőerőt állítsa a legnagyobb fokozatra. – Helyezzen be a megfelelő(14)kapocsszalagot. – Pattintsa be egymás után a(13) papírtűző/távtartó ki- emelkedéseit az(11) elektromos kéziszerszám papírtűző számára kialakított mélyedéseibe. Figyeljen arra, hogy csak az 1. mélyedés alkalmas a papír tűzéséhez. – Tegye be a papírköteget a(13)papírtűzőbe/távtartóba és állítsa be a tűzőorrot az összefűzésre kerülő papírterület fölé. – Nyomja erőteljesen le az elektromos kéziszerszámot, amíg a(1)tűzőorr teljesen benyomódik. – Tartsa fenn a készülékre gyakorolt nyomást és nyomja meg röviden a(2)kioldót. – Miután a készülék teljesen behajtotta a kapcsot, engedje el a(2)kioldót és emelje le a(1)tűzőorrot a papírköteg- ről. Tűzés az anyag szélétől egyenlő távolságban (lásdC1−C2 ábra) Megjegyzés: a távtartót(13) az egyenlő távolságban törté- nő tűzéshez az elektromos kéziszerszám (10) mélyedéseibe be kell pattintani. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsMagyar | 109 2–7. mélyedés (10) Távolság

– Helyezzen be a megfelelő(14) kapocsszalagot vagy(15) szegszalagot. – Pattintsa a papírtűző/távtartó (13) kiemelkedéseit egy- más után az elektromos kéziszerszám mélyedéseibe (10), míg az anyag élétől a megfelelő távolságot nem biztosítja. Vegye figyelembe, hogy az 1. mélyedés nem alkalmas az egyenlő távolságban történő tűzéshez. – Nyomja a papírtűző/távtartó(13) rugalmas alsó oldalát az elektromos kéziszerszám irányába, míg bereteszel. – Az elektromos kéziszerszámot vezesse laposan a munka- darabra, míg a munkadarab éle a papírtűző/távtartó elül- ső éléhez(13) nem ütközik. – Nyomja erőteljesen le az elektromos kéziszerszámot, amíg a(1)tűzőorr teljesen benyomódik. – Tartsa fenn a készülékre gyakorolt nyomást és nyomja meg röviden a(2)kioldót. – Miután a készülék teljesen behajtotta a kapcsot/szeget, engedje el a(2)kioldót és tolja a(1)tűzőorrot a munka- darab éle mentén. – Helyezze be a következő kapcsot vagy szeget. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:[phone] Fax: [phone] [e-mail] www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Szállítás A javasolt lítium-ion akkumulátorokra a veszélyes árukra vo- natkozó követelmények érvényesek.A felhasználók az akku- mulátorokat a közúti szállításban minden további nélkül szál- líthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi- gyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a kül- demény előkészítésébe be kell vonni egy veszélyes áru szak- embert. Csak akkor küldje el az akkumulátort, ha a háza nincs meg- rongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulá- torokat, a tartozékokat és a csomagolást a kör- nyezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási sze- métbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elekt- romos kéziszerszámokat és a 2006/66/EK európai irányelv- nek megfelelően a már nem használható akkumulátorokat/ elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájé- koztatót (lásd „Szállítás”, Oldal109). Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)110 | Русский

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Akkumulátoros tűzőgép Cikkszám
