LIETOŠANAS INSTRUKCIJA UniversalTacker 18V-14 BOSCH

Latviešu .... Lappuse 175

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, ne|aujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.

Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, Įauj samazināt elektriskā trieciena saņemšanas risku.

▶ Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

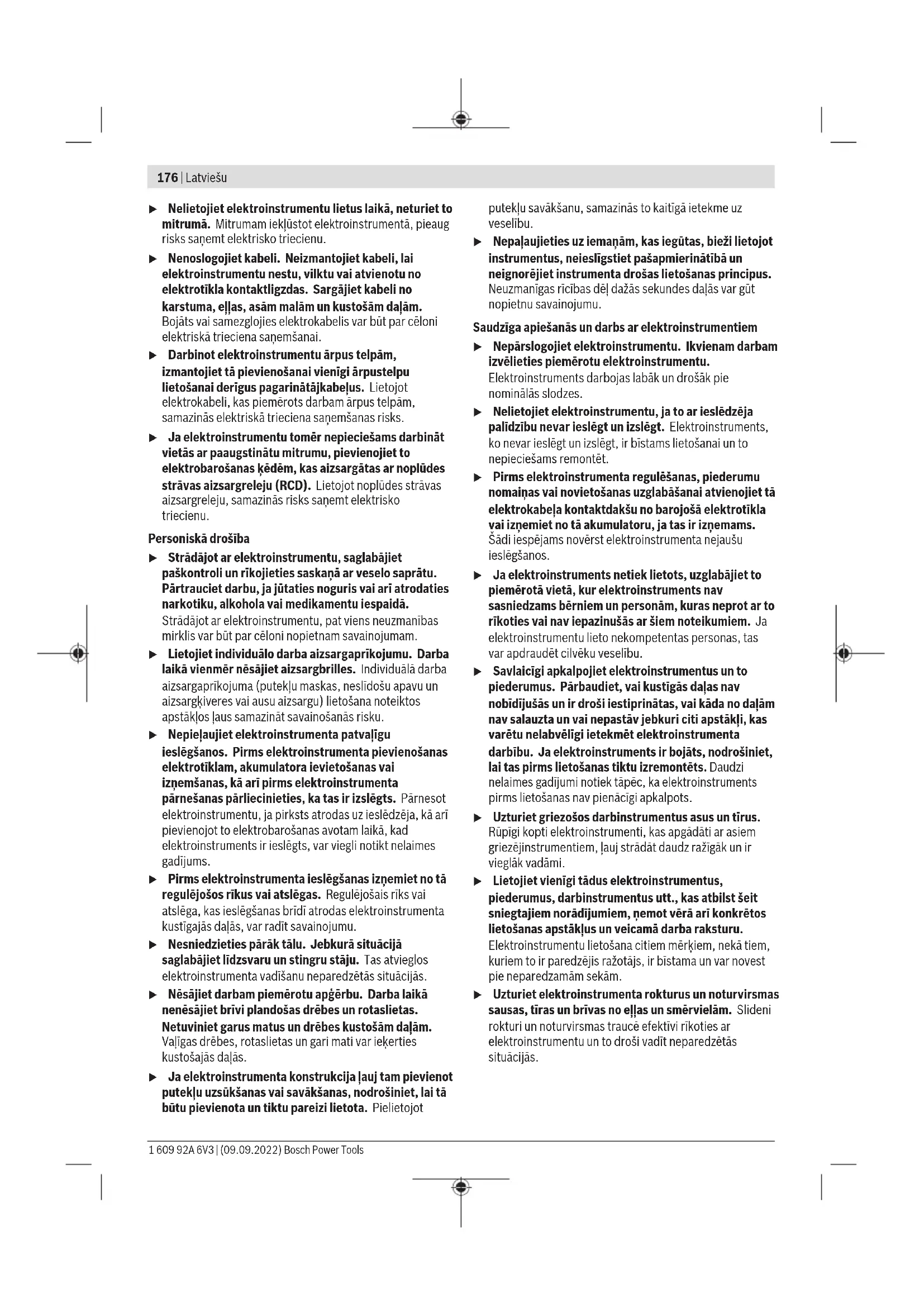

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgī ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rikus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustigajās daļās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
▶ Ja elektroinstrumenta konstrukcija ľauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot

putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ṣemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pielaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā ari var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi skavotājiem

▶ Vienmēr uzskatiet, ka instruments satur stiprinājuma elementus. Neuzmanīgi rīkojoties ar skavotāju, no tā var tikt pēkšni izmests stiprinājuma elements, kas var radīt savainojumu.

▶ Nevërsiet instrumentu pret sevi vai pret citu tuvumä esošu cilvēku. Instrumenta negaidītas palaišanās gadījumā var tikt pēkšņi izmests stiprinājuma elements, radot savainojumu.
▶ Nepalaidiet instrumentu, pirms tas nav cieši piespiests stiprināmajam priekšmetam. Ja instruments nesaskaras ar stiprināmo priekšmetu, stiprinājuma elements var novirzīties no mērka vietas.
Ja stiprinājuma elements iestrēgst instrumentā, atvienojiet to no elektrobarošanas avota. Izbrīvējot iestrēgušo stiprinājuma elementu, pie elektrobarošanas avota pievienots skavotājs var nejauši palaisties.
Izbrīvējot iestrēgušo stiprinājuma elementu, ievērojiet piesardzību. Triecienmehānisms var būt nospriegots, kā rezultātā laikā, kad notiek mēginājums likvidēt iestrēgumu, no instrumenta var ar lielu spēku tikt izmests stiprinājuma elements.
▶ Nelietojiet što skavotāju elektrisko vadu stiprināšanai. Tas nav paredzēts elektrisko vadu stiprināšanai un var sabojāt vadu izolāciju, līdz ar to radot elektriskā trieciena saņemšanas vai aizdegšanās briesmas.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit îsslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bistamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt

178 | Latviešu

aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais lietojums

Ar elektroinstrumentu ir paredzëts skavot audumus, ādu, papi, plëvi, izolâcijas materiâlu un lîdzigus materiâlus pie mîkstas pamatnes, piemëram, pie koka vai kokam lîdziga materiâla. Elektroinstruments nav piemërots, lai ar to piestiprinātu sienu vai griestu apšuvumu.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Triecienizvads
(2) Palaidējs
(3) Atzīme triecienspēka iestatīšanai
(4) Pirkstrats triecienspēka iestatīšanai
(5) Rokturis (ar izolētu noturvirsmu)
(6) Akumulators
(7) Akumulatora uzlādes pakāpes indikators
(8) Magazinas fiksators
(9) Magazina
(10) Izcilni starplikâm
(11) Uzpildes atzīme/Izcilņi papīra skavotājam
(12) Skavu/naglu izeja
(13) Papīra skavotājs/starplika ^a)
(14) Skavu josla ^a)
(15) Naglu josla ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Akumulatora skavotājs UniversalTacker
		18V-14
Izstrādājuma numurs		3 603 BA7 0..
Triecienu biežums min	-1	30
lesišanas priekšmeti
Skavu josla 53. tips
– Platums mm 11,4
– Garums mm 6–14
Naglu josla 48. tips
– Garums mm 14
Maks. magazīnas ietilpība 140
Svars atbilstīgi EPTA-Procedure 01:2014 ^A)	kg 1,8 (1,5 Ah)–2,1 (6,0 Ah)
Pieļaujamā apkārtējā gaisa temperatūra
– Uzlādes laikā °C 0 ... +35

Akumulatora skavotājs UniversalTacker

18V-14
– Darbības laikāB), kā arī glabāšanas laikā	°C -20 ... +50
leteicamie akumulatori PBA 18V...W-.
leteicamās uzlādes ierīcesC)	AL 18...

A) Atkaribā no izmantojamā akumulatora
B) Samazināta jauda pie temperatūras <0 °C.
C) Sekojošas uzlades ierices nav saderigas ar akumulatoriem PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 60745-2-16.

Elektroinstrumenta troksna limena A izsvarotas tipiskas vērtības: skañas spiediena limenis 84 dB(A), akustiskas jaudas limenis 95 dB(A). Mērijuma nenoteiktība K = 3 dB.

Lietojiet līdzekļus dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN 60745-2-16, kā ir norādīts tālāk.

$$ a _ {n} < 2, 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Šajā pamācībā norādītais svārstību līmenis ir izmērits atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas limenis var atšķirties no šeit norādītās vērtības. Tas var būtiski palielināt vibrācijas radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var būtiski samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicigi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesainojuma.

Akumulatora uzlāde

▶ Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu

elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustiņu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes indikators, kad ierīce ir ieslēgta, pāris sekundes signalizē par vēl pieejamo akumulatora jaudu vai tā pārslodzi.

Kad daļēji vai pilnīgi nospiež ieslēdzēju/izslēdzēju, akumulatora uzlādes līmeņa indikators dažas sekundes rāda akumulatora uzlādes līmeni.

LED Kapacitäte

Pastāvīgi deg 3 zaļas LED lampiņas 75–100 %

Pastāvīgi deg 2 zaļas LED lampiņas 40–75 %

Pastāvīgi deg 1 zaļa LED lampiņa 15–40 %

Lênâm mirgo 1 zała LED lampiņa 0–15 %

Ja akumulatora uzlādes līmeņa indikators mirgo sarkanā krāsā, elektroinstruments ir pārslogots.

Uzlādes pakāpes indikatora tris zaļās LED diodes sāk ātri mirgot tad, ja akumulatora temperatūra ir ārpus darba temperatūras diapazona robežām un/vai ja ir nostrādājusi aizsardzība pret pārslodzi.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Magazinas uzpildišana (skatiet attelus A1-A2)

▶ Izmantojiet tikai originālos Bosch piederumus.

Skavotāja precīzijas daļas, piemēram, magazīna, bīdnis un skavu kanāls, ir paredzētas Bosch skavām. Citās firmās ražo cita izmēra elementus no citas kvalitātes tērauda.

Uzpildes indikatora (11) lodziņā ir redzams, vai ierīces magazīnā vēl atrodas skavas vai naglas.

• Apgrieziet elektroinstrumentu otrādi.
• Spiežot magazīnas fiksatoru (8), izvelciet magazīnu (9) uz aizmuguri.
  – lelieciet skavu joslu (14) vai naglu joslu (15). leliekot naglu joslu (15), turiet skavotāju nedaudz slīpi, lai naglas pieklautos sānu sienai. Pievērsiet uzmanību atzīmei.
• lebīdiet magazīnu (9) tā, ka tā fiksējas.
  ▶ Atverot, uzpildot un aizverot magazinu, darbojieties saudzigi.

Darbība

Ekspluatācijas sākšana

Ar kustigo triecienizvadu (1) savienotais palaidēja blokētājs neļauj nejauši izšaut skavas, ja netiši nospiež palaidēju (2).

leslēgšana/izslēgšana (atseviška aktivizacija)

• Vispirms stingri uzlieciet triecienizvadu (1) uz apstrādājamā priekšmeta tā, līdz tas ir pilnībā iespiests.
• Saglabājot vertikālu spiedienu, nospiediet palaidēju (2).
• Kad skava ir pilnibā iestiprināta, atlaidiet palaidēju (2) un noceliet triecienizvadu (1) no apstrādājamā priekšmeta.

leslēgšana/izslēgšana (kontaktaktivizācija)

- Ātram darbam palaidēju (2) var turēt nospiestu. Triecienizvadu (1) stingri piespiediet apstrādājamam priekšmetam, līdz tiek veikta iedzīšana. Uzlieciet skavotāju uz nākamās vietas un vēlreiz piespiediet triecienizvadu (1) apstrādājamam priekšmetam.

Triecienspēka iestatīšana

Norāde: vispirms izmēginiet iestatīto triecienspēku uz kāda materiāla atgriezuma. Optimālo triecienspēku var noteikt tikai praktisku izmēginājumu gaitā.

leteicamās elektroinstrumenta griešanas ātruma vērtības ir sniegtas sekojošajā tabulā.

Ar pirkstratu (4) triecienspēka iestatīšanai var iepriekš iestatīt nepieciešamo triecienspēku.

Šai laikā ievērojiet atzīmi (3) triecienspēka iestatīšanai uz elektroinstrumenta.

Nepieciešamais triecienspēks ir atkarīgs no skavu vai naglu garuma un materiāla izturības.

Pirkstrata regulēšanas diapazons

6 8 10 12 14 mm 14 mm

Pamatne

Miksts koks(priede)

1-4 4

6 8 10 12 14 mm 14 mm

Pamatne

Ciets koks(skābardis)	5-8 8
Skaidu plāksnes 3-8 5
Galdniekapläksne	3-8 6

Darba norādījumi

Ar šo elektroinstrumentu nevar iestiprinät 19 mm skavas. Tāpēc ar elektroinstrumentu nestipriniet griestu apšuvumu ar koka figūrlistēm vai stūru listēm.

Lai mazinātu triecienstieņa nolietošanos, nedarbiniet instrumentu tukšgaitā.

Pēc darbu pabeigšanas ar pirkstratu triecienspēka iestatīšanai (4) iestatiet triecienspēku uz zemāko vērtību, lai atslogotu spriegotājatsperes.

Uzmanīgi uzlieciet triecienizvadu (1). Mīkstus apstrādājamos priekšmetus (piemēram, priedes koksne) var bojāt ar spēcīgu spiedienu.

Elektroinstruments ir aprikots islaicigam darba režimam ar maksimālo darba ilgumu 10 minūtes ar nemainīgu slodzi. Ilgstošas darbības laikā tas sasilst. Sakarstot samazinās jauda.

Pēc maksimālām 10 ekspluatācijas minūtēm izslēdziet elektroinstrumentu un laujiet tam atdzist.

lesprūdušo skavu izņemšana

Pirms jebkuras darbības, kas saistīta ar elektroinstrumenta apkalpošanu, izņemiet akumulatoru no šī instrumenta.

• Apgrieziet elektroinstrumentu otrādi.
• Spiežot magazinas fiksatoru (8), izvelciet magazinu (9) uz aizmuguri.
  – Iznemiet iesprūdušās skavas. Ja nepieciešams, izmantojiet knaibles.
• lebīdiet magazīnu (9) tā, ka tā fiksējas.
  ▶ Piepildiet magazinu savlaicīgi. lesprūdušu skavu iemesls var būt īsa skavu josla.

Piederums papira skavošanai un skavošanai ar vienādu attālumu

Ar īpašu piederumu elektroinstrumentu var izmantot papīra skavošanai un sašūšanai/skavošanai ar vienādu attālumu no materiāla malas. Piederums ir paredzēts tikai. UniversalTacker 18V-14.

• Ar papīra skavotāju (13) var saskavot līdz 80 lapām.
• Ar starpliku(13) ir iespējams iestatīt vienādu iestiprinātāja attālumu no 1 cm līdz 11 cm no materiāla malas 6 pakāpēs.

Norāde: lai uzpildītu magazīnu (9), papīra skavotāju/starpliku (13) ir jādemontē no elektroinstrumenta.

Papīra skavošana (skatīt attēlus B1–B2)

Norāde: skavotāja skavas ir stingrākas nekā parastās burtnīcu skavas, tāpēc tās ir grūti izņemt no papīra.

IeteikumsSkavu garums	Lapu skaits(Papirs 80 g/m2)
6 mm 2–20
8 mm 10–40
10 mm 20–60
12 mm 30–80

– lestatiet triecienspēku uz augstāko pakāpi.
- lelieciet piemērotu skavu joslu (14).
- Papīra skavotāja/starplikas (13) izciņus secīgi ieklikšķiniet papīra skavotāja (11) ierobos uz elektroinstrumenta. Nemiet vērā, ka tikai ierobs 1 ir paredzēts papīra skavošanai.
– lelieciet papīra lapu kaudzi papīra skavotājā/ starplikā (13) un novietojiet triecienizvadu virs papīra skavojamās vietas.
- Stingri spiediet elektroinstrumentu uz leju, līdz triecienizvads (1) ir pilnībā iespiests.
- Saglabājiet vertikālu spiedienu un nospiediet palaidēju (2).
- Kad skava ir pilnibā iestiprināta, atlaidiet palaidēju (2) un noceliet triecienizvadu (1) no papīra lapu kaudzes.

Skavojiet ar vienādu attālu līdz materiāla malai (skatīt attēlu C1C2)

Norāde: Starplikai (13) ir jāieklikšķina skavotājā ar vienādiem attālumiem ierobos (10) uz elektroinstrumenta.

Ierobi 2–7 (10) Attālums

lerobs 2 1 cm

lerobs 3 3 cm

lerobs 4 5 cm

lerobs 5 7 cm

lerobs 6 9 cm

lerobs 7 11 cm

• lelieciet piemērotu skavu joslu (14) vai naglu joslu (15).
• Papīra skavotāja/starplikas (13) izcilņus secīgi ieklikšķiniet ierobā (10) uz elektroinstrumenta, kas nodrošina piemērotu attālumu līdz materiāla malai. Nemiet vērā, ka ierobs 1 nav piemērots skavošanai ar vienādu attālumu.
• Spiediet papīra skavotāja/starplikas (13) elastīgo apakšmalu elektroinstrumenta virzienā līdz tā ieguļas vietā.
• Vadiet elektroinstrumentu līdzeni pāri darba materiālam, līdz darba materiāla mala atduras pret papīra skavotāja/starplikas (13) priekšējo malu..

• Stingri spiediet elektroinstrumentu uz leju, līdz triecienizvads (1) ir pilnībā iespiests.

• Saglabājiet vertikālu spiedienu un nospiediet palaidēju (2).

• Kad skava/nagla ir pilnibā iestiprināta, atlaidiet palaidēju (2) un pastumiet triecienizvadu (1) gar darba materiāla malu.
• Novietojiet nākamo skavu vai nākamo naglu.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā ari par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķešanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lüdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 181).

Lietuvių k.

Saugos nuorodos
