LIETOŠANAS INSTRUKCIJA UniversalHammer 18V BOSCH

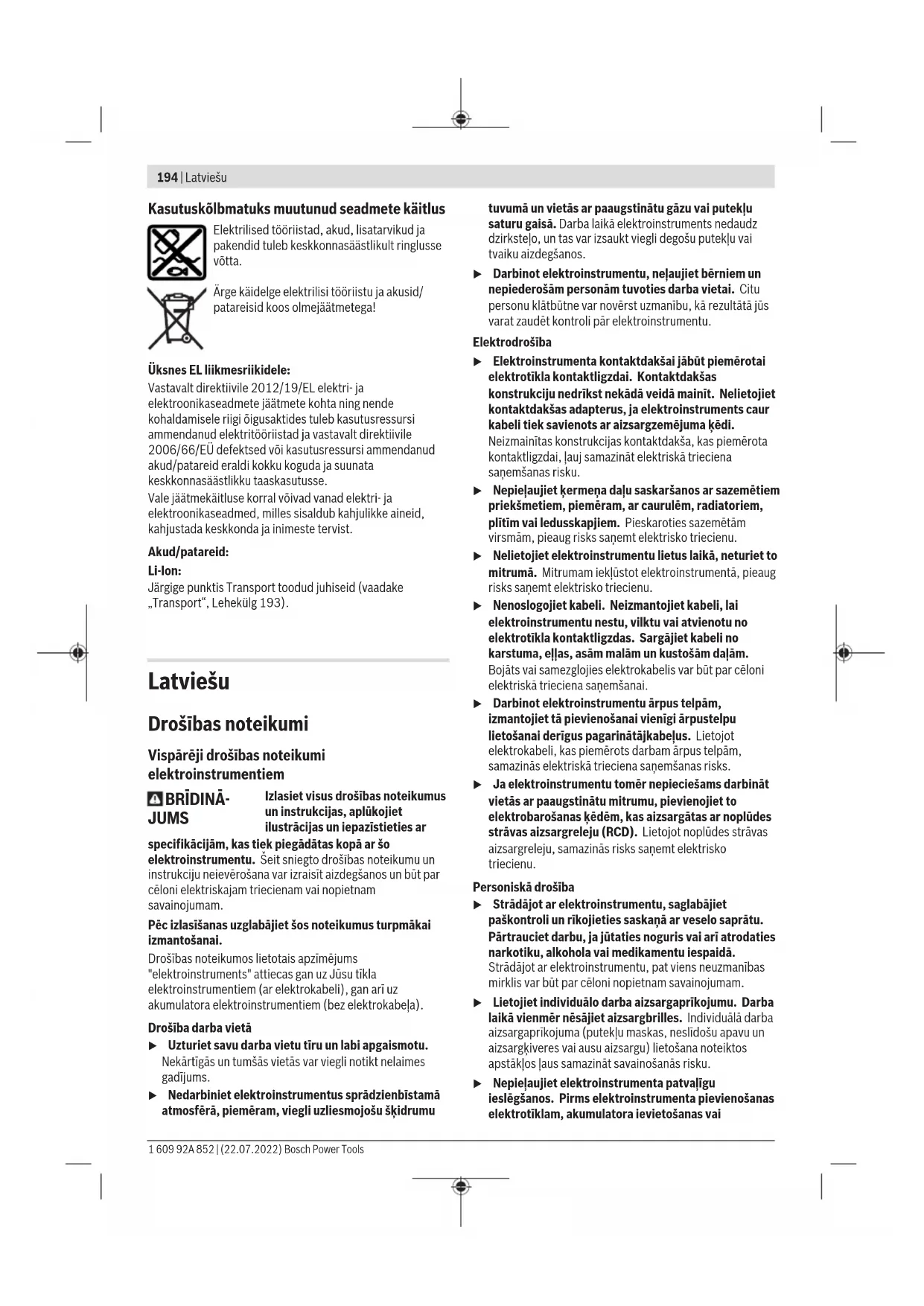

Latviešu .... Lappuse 194

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
▶ Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu

tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecīenu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks sanemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rikojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.
▶ Nepielaujiet elektroinstrumenta patvaligu ieslëgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai

iznemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobīdijušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadijumi notiek tâpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudzīga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām.

196 | Latviešu

Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošibas noteikumi, lietojot perforatorus

Drošības noteikumi attiecībā uz visu veidu darbībām

▶ Nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zaudēšanu.
Lietojiet papildrokturi(us), ja tādi ir piegādāti kopā ar instrumentu. Kontroles zaudēšana pār instrumentu var klūt par cēloni savainojumiem.
Veicot darbības, kuru laikā griešanas piederums vai stiprinošais elements var skart sleptus vadus, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Griešanas piederumam vai stiprinošajam elementam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta atklātajām metāla dalām, kā rezultātā lietotājs var sanemt elektrisko triecienu.

Drošibas noteikumi, lietojot garus urbjus ar perforatoriem

Vienmēr sāciet urbšanu ar nelielu ātrumu, ar urbja smaili pieskaroties apstrādājamajam priekšmetam. Brīvi griežoties lielākā ātrumā un nepieskaroties apstrādājamajam priekšmetam, urbis var saliekties, savainojot lietotāju.
Spiediet urbi tikai virzienä, kas sakrit ar urbja garenisko asi, un nelietojiet päräk lielu spëku. Urbis var saliekties vai salüzt, tädël varat zaudët kontroli pär darba procesu un savainoties.

Papildu drošības noteikumi

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.

Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigí apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.

▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspilēs vai citā

stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.

Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī āreja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radit iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienigi ražotāja vai POWER FOR ALL sistēmas izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

▶ Nepieskarieties instrumentiem vai blakus esošajām korpusa daļām neilgi pēc darba. Darba laikā tie var ľoti sakarst un izraisīt apdegumus.
Urbšanas laikā instruments var iestrēgt. Pārliecinieties, ka jums ir drošs pamats un ar abām rokām stingri turat elektroinstrumentu. Pretējā gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.
▶ Esiet uzmanīgi, veicot demontāžas darbus ar kaltu. Kritoši nojaukšanas materiala fragmenti var savainot apkārtējos vai jūs pašu.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadīt ar abām rokām.

Nēsājiet aizsargbrilles.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pareizs lietojums

Elektroinstruments ir paredzëts betona, kieğelju un akmens triecienurbšanai, kā arī viegliem atskaldīšanas darbiem. Bez tam tas ir piemērots urbšanai bez triecieniem kokā, metālā, keramikā un plastmasā. Elektroinstrumenti ar elektronisko

gaitas regulatoru un griešanās virziena pārslēdzēju ir lietojami arī skrūvēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) SDS plus urbjpatrona
(2) SDS plus instrumenta stiprinājums
(3) Puteklu aizsargs
(4) Fiksējošā aptvere
(5) Dziluma ierobežotāja regulēšanas poga
(6) Darba režima pārslēdzējs
(7) Rokturis (ar izolētu noturvirsmu)
(8) Griešanās virziena pārslēdzējs
(9) leslēdzējs/izslēdzējs
(10) Akumulatora uzlādes pakāpes indikators
(11) Akumulators ^a)
(12) Darba gaismas avots
(13) Akumulatora atbrivošanas taustiņš ^a)
(14) Papildroktura spärnskrüve
(15) Papildrokturis (ar izolētu noturvirsmu)
(16) Dziluma ierobežotājs
(17) Zobaploces urbjpatrona ^4
(18) Urbjpatronas SDS plus stiprinājuma kāts ^a)
(19) Universālais turētājs ar SDS plus stiprinājuma kātu ^3)

a) Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Akumulatora perforators UniversalHammer
		18V
Izstrādājuma numurs		3 603 JD6 0..
Nominālais spriegums V= 18
Brīvgaitas griešanās ātrumsA)	min-1	0–2000
Triecienu biežumsA)	min-1	0–5400
Viena trieciena energija atbilstīgi EPTA-Procedure 05:2016	J 2,0
Instrumenta stiprinājums SDS plus
Maks. urbuma ∅
– Betonā mm 16
– Tēraudā mm 13
– Kokā mm 25
Svars atbilstīgi EPTA-Procedure 01:2014B)	kg 2,4 (2,5 Ah)–2,7(6,0 Ah)

leteicamā apkārtējās vides gaisa temperatūra uzlādes laikā	°C 0 ... +35
Pielaujamā apkārtējā gaisa temperatūra darbības laikā ^c) un glabāšanas laikā	°C -20 ... +50

leteicamie akumulatori PBA 18V...W-.
leteicamās uzlādes ierīces AL 18...

A) Mērijums 20–25 °C temperatūrā ar akumulatoru PBA 18V 4.0 Ah W-.
B) Atkaribā no izmantojamā akumulatora
C) Samazināta jauda pie temperatūras <0 °C.

Informācija par troksni un vibrāciju

Trokšna emisijas vērtibas ir noteiktas atbilstīgi standartam EN IEC 62841-2-6.

Elektroinstrumenta raditā trokšna pēc A raksturliknes izsvērtās tipiskās vērtības ir šādas: skaņas spiediena līmenis 90 dB(A); akustiskās jaudas līmenis 101 dB(A). Mērījuma klūda K = 5 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-6:

Triecienurbšana betonā: a_n=16,5m/s^2,K=1,5m/s^2

Atskaldīšana ar kaltu: a_h = 13,5 m/s^2 , K = 1,5 m/s ^2 ,

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstibu un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstibu un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Akumulatora uzlāde

Izmantojiet vienigi tehniskajos datos norāditās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem lītija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatora uzlādes pakāpes indikators

Kad daļēji vai pilnīgi nospiež ieslēdzēju/izslēdzēju, akumulatora uzlādes līmeņa indikators dažas sekundes rāda akumulatora uzlādes līmeni.

LED Kapacitäte

Pastāvīgi deg 3 zaļas LED lampiņas 75–100 %

Pastāvīgi deg 2 zaļas LED lampiņas 40–75 %

Pastāvīgi deg 1 zaļa LED lampiņa 15–40 %

Lēnām mirgo 1 zaļa LED lampiņa 0–15 %

3 LED uzlādes līmeņa indikatori ātri mirgo, ja ir iedarbojusies pārslodzes aizsardzība. Vidējais LED indikators ātri mirgo, ja akumulatora vai elektroinstrumenta temperatūra pārsniedz pieļaujamo ekspluatācijas temperatūru. Laujiet elektroinstrumentam un akumulatoram atdzist.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas

vienmër iznemiet no elektroinstrumenta akumulatoru. leslëdzëja nejauša nospiešana var izraisît savainojumu.

Papildrokturis

Pärliecinieties, ka papildu rokturis vienmër ir stingri pievilkts. Pretëjä gadijumä darba laikä jüs varat zaudët kontroli pär savu elektroinstrumentu.

Papildroktura pagriešana (attëls A)

Lai varētu strādāt droši un bez noguruma, papildrokturi (15) var pagriezt un nostiprināt vēlamajā stāvokli.

- Atskrūvējiet papildroktura (15) spārnskrūvi (14) un pagrieziet papildrokturi (15) vēlamajā pozicijā. Tad stingri pievelciet papildroktura (15) spārnskrūvi (14). Papildroktura sprostgredzenam ir jāievietojas paredzētajā korpusa gropē.

Urbjpatronas un darbinstrumenta izvēle

Veicot triecienurbšanu un atskaldīšanu ar kaltu, jālieto SDS plus darbinstrumenti, kas ir piemēroti iestiprināšanai SDS plus urbjpatronā.

Urbšanai bez trieciena kokā, metālā, keramikā un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti bez SDS plus stiprinājuma (piemēram, urbji ar cilindrisku kātu). Siem instrumentiemm ir nepieciešama zobaploces urbjpatrona.

Norāde: izmantojiet zobaploces urbjpatronu tikai darba režimā urbšana bez trieciena.

Urbjpatronas nomaiņa

Zobaploces urbjpatronas iestiprināšana un izņemšana

Lai varētu izmantot darbinstrumentus bez SDS-plus stiprinājuma (piemēram, urbjus ar cilindrisku kātu), instrumentā jāiestiprina piemērota urbjpatrona (zobaploces vai bezatslēgas urbjpatrona (papildpiederumi)).

Zobaploces urbjpatronas ielikšana (skatit attēlu B)

- Notiriet stiprinājuma kāta iestiprināmo galu (18) un uzklājiet uz tā nedaudz smērvielas.

– Pagriežot ievirziet zobaploces urbjpatronas (17)kātu (18)turētājaptverē, līdz tas tur automātiski fiksējas.

- Pärbaudiet fiksëšanos, nedaudz pavelkot zobaploces urbjpatronu (17).

Darbinstrumenta nomaina

Putekļu aizsargs (3) novērš urbšanas procesā radušos putekļu iekļūšanu turētājaptverē. lestiprinot darbinstrumentu, sekojiet, lai putekļu aizsargs (3) netiktu bojāts.

Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomainņu ieteicams veikt pilnvarotā klientu apkalpošanas iestādē.

Darbinstrumenta maina (SDS-plus)

SDS-plus darbinstrumenta iestiprināšana (attēls C1)

SDS-plus urbjpatronā var vienkārši un ērti iestiprināt nomaināmos darbinstrumentus, nelietojot palīgrikus.

• Pirms iestiprināšanas notīriet darbinstrumenta kātu un pārklājiet tā iestiprināmo daļu ar nelielu daudzumu smērvielas.
• Nedaudz pagrozot, ievirziet darbinstrumenta kātu darbinstrumenta turētājā, līdz tas tur automātiski fiksējas.
• Pärbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā.

SDS-plus stiprinājuma sistēmai piemīt īpatnība, ka urbjpatronas stiprinājumā iestiprinātais darbinstruments brīvi kustas. Šā iemesla dēl darbinstruments tukšgaitā rotē ar zināmu radiālu ekscentritāti. Taču tas neietekmē darba precizitāti, jo urbšanas laikā darbinstruments automātiski centrējas.

SDS-plus darbinstrumenta iznemšana (attëls C2)

- Pabīdiet fiksējošo uzmavu (4) uz aizmuguri un izņemiet darbinstrumentu.

Skrūvgrieža uzgału iestiprināšana (attēls D)

- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.

Izmantojot skrūvgrieža uzgaļus, nepieciešams universālais turētājs (19) ar SDS-plus stiprinājuma kātu (papildpiederums).

• Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu.
• Nedaudz pagrozot, ievirziet universālā turētāja kātu darbinstrumenta turētājaptverē, līdz tas tur automatiski fiksējas.
• Pârbaudiet fiksëšanos, nedaudz pavelkot universâlo turëtăju ârâ no turëtajaptveres.
  – levietojiet universālajā turētājā skrūvgrieža uzgali. Izvēlieties tikai tādus skrūvgrieža uzgalus, kas ir piemēroti ieskrūvējamo skrūvju galvām.
• Lai izņemtu universālo turētāju, pabīdiet fiksējošo uzmavu (4) uz aizmuguri un izvelciet universālo turētāju (19) no darbinstrumenta turētājaptveres.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Uzsākot lietošanu

Darba režima izvěle

Ar darba režima pārslēdzēju (6) izvēlieties vajadzīgo elektroinstrumenta darba režimu.

- Lai izmainītu elektroinstrumenta darba režimu, pagrieziet darba režima pārslēdzēju (6) vēlamajā stāvokli.

Norāde. Grieziet darba režima pārslēdzēju vienīgi laikā, kad elektroinstruments nedarbojas! Pretējā gadījumā elektroinstruments var tikt bojāts.

Pozicija, lai triecienurbtu betonā vai akmenī

Pārslēdzēja stāvoklis, veicot urbšanu bez triecieniem kokā, metālā, keramikā un plastmasā, kā ari skrūvēšanu

Pozicija, lai Vario Lock pielagotu kalta stavokli Šajā pozicijā darba režima pārslēdzējs (6) neieslēdzas.

Pozicija, lai atskaldītu ar kaltu

Griešanās virziena izvēle (attēls E)

Ar griešanās virziena pārslēdzēju (8) var mainīt elektroinstrumenta griešanās virzienu. Taču tas nav iespējams, ja ir nospiests ieslēdzējs (9).

▶ Pārvietojiet griešanās virziena pārslēdzēju (8) vienīgi laikā, kad elektroinstruments nedarbojas.

Veicot triecienurbšanu, urbšanu un atskaldīšanu ar kaltu, vienmēr izvēlieties griešanās virzienu pa labi.

- Griešanās virziens pa labi: veidojot urbumus un ieskrūvējot skrūves, pārvietojiet griešanās virziena pārslēdzēju (8) līdz galam pa kreisi.

- Griešanās virziens pa kreisi: atskrūvējot vai izskrūvējot (noskrūvējot) skrūves un uzgriežņus, pārvietojiet griešanās virziena pārslēdzēju (8) līdz galam pa labi.

leslēgšana un izslēgšana

- Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (9).

LED gaismas avots (12) iedegas, daļēji vai pilnīgi nospiežot ieslēdzēju (9), un apgaismo apstrādes vietu nepietiekoša apgaismojuma apstāklos.

- Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (9).

Pie zemas temperatūras instruments sasniedz pilnu triecienu jaudu tikai pēc zināma laika.

Griešanās ātruma / triecienu biežuma regulēšana

leslēgta elektroinstrumenta griešanās ātrumu / triecienu biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (9) taustīņu.

Viegls spiediens uz ieslēdzēja (9) taustiņu atbilst nelielam griešanās ātrumam / triecienu biežumam. Pieaugot spiedienam uz ieslēdzēja taustiņu, pieaug arī griešanās ātrums / triecienu biežums.

Kalta stāvokla iestatišana (Vario-Lock)

Kaltu var fiksēt 42 dažādos stāvoklos. Tas lauj izvēlēties tādu kalta stāvokli, kas vislabāk atbilst veicamā darba raksturam.

• lestipriniet kaltu darbinstrumenta turētājaptverē.
• Pagrieziet darba režimu pārslēdzēju (6) pozīcijā „Vario-Lock”.
  – Pagrieziet turētājaptveri kopā ar kaltu vēlamajā stāvokli.
  – Pagrieziet darba režima pārslēdzēju (6) stāvoklī „Atskaldīšana ar kaltu“. Līdz ar to darbinstrumenta stiprinājums tiek fiksēts nekustīgi.
• Veicot atskaldīšanu ar kaltu, izvēlieties griešanās virzienu pa labi.

Norādījumi darbam

Urbšanas dziluma iestatīšana (attēls F)

Ar dziluma ierobežotaja (16) palīdzību var iestatīt vēlamo urbšanas dzilumu X.

• Nospiediet dziluma ierobežotāja atbrīvošanas taustinu (5) un iebīdiet dziluma ierobežotāju papildrokturi (15). Dziluma ierobežotāja (16) rievojumam jābūt vērstam augšup.
• Līdz galam iebīdiet SDS-plus darbinstrumentu SDS-plus turētājaptverē (2). Ja SDS-plus darbinstruments turētājaptverē kustas, tas var novest pie nepareizas urbšanas dziluma iestatišanas.
• Pavelciet dziluma ierobežotaju uz priekšu tik daudz, lai attalums starp urbja smaili un dziluma ierobežotaja galu atbilstu vēlamajam urbšanas dzilumam X.

Pärslodzes sajügs

Ja darbinstruments iestrëgst urbumä, instrumenta darbvärpstas piedziņa tiek automatiski pärtraukta. Šādā situācijā var rasties ievērojams pretspēks, tāpēc darba laikā stingri turiet elektroinstrumentu ar abām rokām, nodrošinot zem kājām stabilu pamatu.
Izslëdziet un atkal ieslëdziet elektroinstrumentu un atbrivojiet iestrëgušo urbšanas darbinstrumetu, ja tas blokë elektroinstrumenta darbību. Mëginot ieslëgt elektroinstrumentu, kurā iestiprinātais urbšanas darbinstruments ir iestrëdzis, veidojas liels reaktīvais griezes moments.

Vibrācijas slāpēšana

lebūvēta vibrācijas slāpēšanas sistēma ľauj samazināt elektroinstrumenta radītās

vibrācijas limeni.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomaiņu ieteicams veikt pilnvarotā klientu apkalpošanas uzņēmumā.
- Pēc katras lietošanas reizes notīriet darbinstrumenta turētāju (2).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnė:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam

ieverot ari ar akumulatoru pārsūtišanu saistitos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiali jäpaklauj otreizëjai pärsträdei apkārtëjai videi nekaitigā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 200).

Lietuvių k.

Saugos nuorodos
