ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UniversalHammer 18V BOSCH

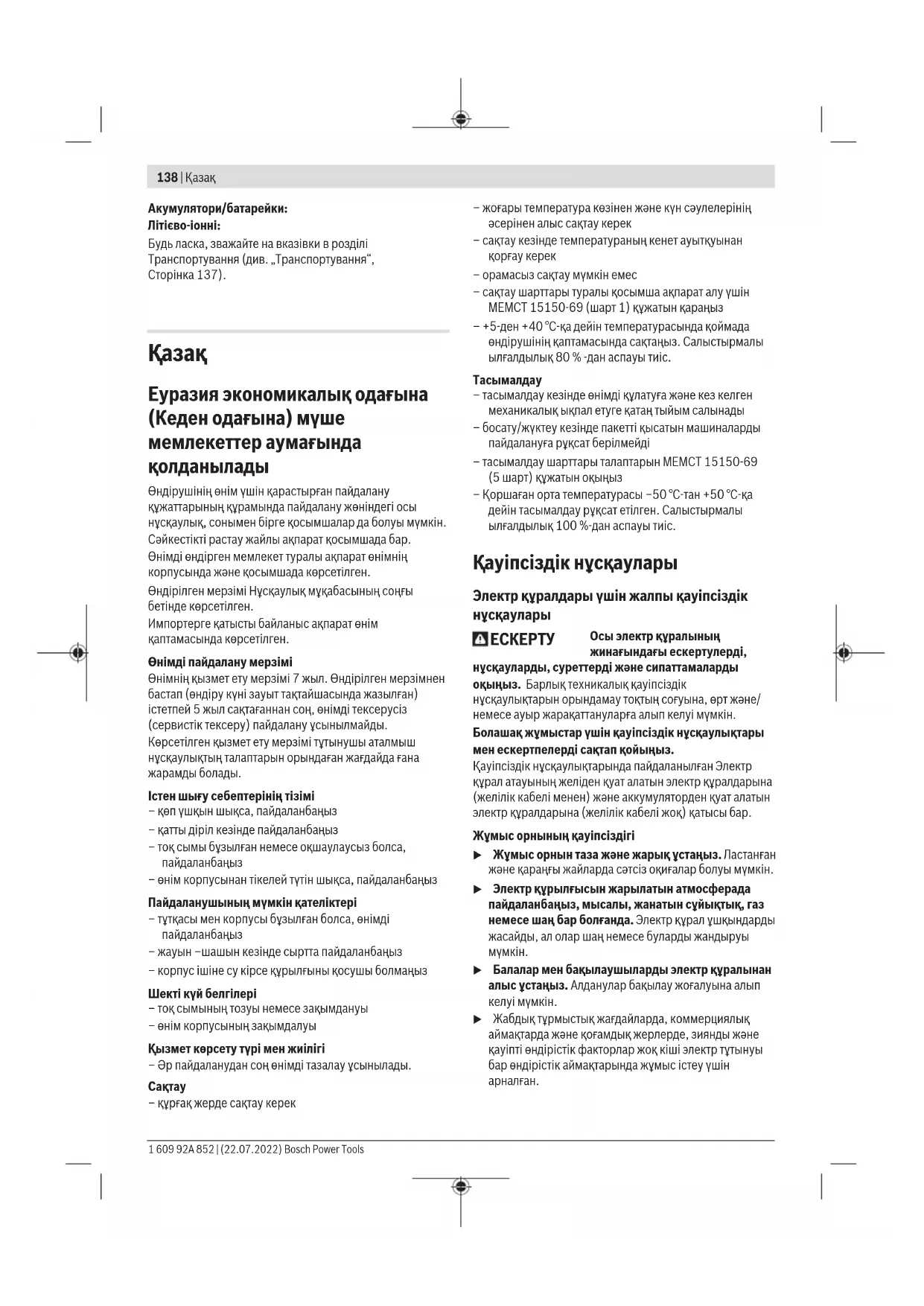

kk Пайдалану на скаульның

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және косымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз
  – тоқ сымы бұзылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

• түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
• жауын - шашын кезінде сыртта пайдаланбаныз
• корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сақтау мүмкін емес
- сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караныз
- +5-ден +40 °C-ка дейін температурасында коймада ендірушінің каптамасында сактаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді күлатуға және кез келген механикалықықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр құралының, жинағындағы ескертүлерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нусқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр күрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр күрал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймактарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймактарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ынғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк сөғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.

Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциpterін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, белшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр

140|Қазақ

куралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.

▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарақтарын ұқыпыты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген баска батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктық көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.

▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинағын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Балғаға арналған қауіпсіздік техникасының нұсқаулары

Барлық операцияларға арналған қауіпсіздік техникасының нүсқаулары

▶ Купак коргағыштарын кийіңіз. Шуылда түру есті кабілетінің төмендеуіне алып келуі мүмкін.
Косымша тутка(лар) пайдаланыңыз, егер аспаппен берілген болса. Бакылауды жоғалту жеке жаракаттануға алып келуі мумкін.
Кесетін керек-жарактар немесе бекіткіш жасырын сымдарға тиюі мүмкін әрекеттерді жасаған кезде электр құрылғы окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап және бекіткіштер істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны ток согуы мүмкін.

Айналма бурғылау балғаларымен ұзын бурғы қондырмаларын пайдалану кезіндегі қауіпсіздік техникасының нүсқаулары

Эрдайым бурғылауды төмен жылдамдықта және қондырма ұшы дайындамаға тиіп түрган күйде бастаңыз. Жоғарырақ жылдамдықтарда қондырма дайындамаға тимей еркін айналған жағдайда бүгіліп, жақақат алуға әкелуі мүмкін.
Кондырмамен бір сызыкта ғана қысым қолданыңыз және артық қысым қолданбаңыз. Кондырмалар бүгіліп, сынуға немесе бақылау мүмкіндігінен айырылуға және жаракат алуға әкелуі мүмкін.

Қауіпсіздік техникасының қосымша нусқаулары

Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.

Электр куралын жерге коюдан алдын оның, токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мүмкін.
▶ Дайындаманы бекітіціз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Аккумуляторды тек өндірушінің немесе POWER FOR ALL жүйелерінің өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қыска түйықталу қаупі туындайды.

Жумыс аякталғаннан кейін алмалы-салмалы аспаптарды немесе іргелес корпус бөлшектерін бірден устамаңыз. Олар жумыс барысында қатты қызуы және адамды күйдіруі мүмкін.
▶ Алмалы-салмалы аспап бурғылау кезінде бугатталуы мүмкін. Турақтылық сақтаңыз және электр құралын екі қолмен берік ұстаңыз. Әйтпесе электр құралын бақылау мүмкіндігінен айырылуыңыз мүмкін.
▶ Кашаумен бөлшектеу жұмыстарын өткізген кезде сақ болыңыз. Бөлшектенетін материалдың құлаған бөліктері айналадағы адамдарға немесе өзіңізге жарақат тигізуү мүмкін.
Электр құралды пайдалануда оны екі қолмен берік устап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарылады.

Корғаныш көзілдірікті кийіңіз.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына,

ерт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы бетон, кірпіш пен тасты перфоратормен бұргғылауға және жеңіл қағу жұмыстарына арналған. Ол, сондай-ақ ағаш, металл, керамика мен пластмассаны бұргғылауға жарамды. Электрондық басқару құралы және онға/солға айналуы бар электр құралдары бұрауға да жарамды.

Бейнеленген курамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) SDS plus бурғылау патроны
(2) SDS plus курал бекіткіші
(3) Шацнан коргайтын каптама
(4) Күлыптау төлкесі
(5) Терендік шектегішін реттеу түймесі
(6) Соккыны/айналуды токтату коскышы
(7) Тутка (беті окшауланған)
(8) Айналу бағытын ауыстырып-қосқыш
(9) Ажыраткыш
(10) Аккумулятор заряды деңгейінің индикаторы
(11) Аккумулятор ^a)
(12) Жұмыс шамы
(13) Аккумуляторды босату түймесі ^a)
(14) Косымша тутканың катпарлы бурандасы
(15) Косымша түтка (беті окшауланған)
(16) Терендік шектегіші
(17) Тісті тоғыны бар бұрғылау патроны ^a)
(18) Бүргылау патронына арналған SDS plus бекіткіш білігі ^3)
(19) SDS plus бекіткіш білігі бар әмbebап ұстағыш ^a)

Техникалық мәліметтер

Аккумуляторлық перфоратор	UniversalHammer 18V
Өнім нөмірі		3 603 JD6 0..
Номиналды кернеу В= 18
Есептелген бос жүріс күйіндегі айналу жиліг ^1)	мин ^-1	0–2000
Сокқы саны ^1)	мин ^-1	0–5400

142|Қазақ

Аккумуляторлық перфоратор	UniversalHammer 18V
EPTA-Procedure 05:2016 күжатына сай бір сокқы күші	Дж 2,0
Құрал бекіткіші SDS plus
Макс. саңылау диаметрі
– Бетон мм 16
– Болат мм 13
– Ағаш мм 25
Салмағы EPTA-Procedure 01:2014 күжатына сай ^B)	кг 2,4 (2,5 A-сағ)– 2,7 (6,0 A-сағ)
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35
Жұмыс кезіндегі ^C) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	°C –20 ... +50
ұсынылатын аккумуляторлар	PBA 18V...W-.
ұсынылатын зарядтағыш құрылғылар	AL 18...

A) 20-25 °C температурасында PBA 18V 4.0 Ah W-. аккумуляторымен өлшенеді.
В) пайдаланған аккумуляторға байланысты
C) <0 °C температураларында куаты шектелген

Шуыл және діріл туралы ақпарат

EN IEC 62841-2-6 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады: дыбыстық қысым деңгейі 90 дБ(А); дыбыстық куат деңгейі 101 дБ(А). К дәлсіздігі = 5 дБ.

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері a_n (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-6 бойынша есептелген:

Бетон бойынша соккымен бурғылау: a_h = 16,5 M/c^2 , K = 1,5 M/c^2 ,

Kaway: a_n=13,5 m/c^2, K=1,5 m/c^2

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр кұралының негізгі жұмыстары үшін берілген. Егер электр кұрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Аккумулятор

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бул ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторы ажыратқыш жартылай немесе толық басылғанда бірнеше секунд ішінде аккумулятор зарядының деңгейін керсетеді.

Жарык диоды Куаты

Уздіксіз жарык 3 × жасыл 75–100 %

Уздіксіз жарык 2 × жасыл 40–75 %

Уздіксіз жарык 1 × жасыл 15–40 %

Баяу жыпылықтау 1 × жасыл 0–15 %

Артык жуктемеден корғаныс іске қосылғанда, заряд деңгейі индикаторының 3 жарық диоды жылдам жыпылықтайды. Егер тек ортаңғы жарық диоды жылдам жыпылықтаса, бүл аккумулятордың немесе электр күралының температурасы жұмыс диапазонынан тыс болғанын білдіреді. Аккумулятор мен электр күралын сувытыңыз.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте калдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғақ қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орынданыз.

Жинау

Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Косымша тутка

▶ Косалкы тутканың әрдайым мыктап тартылғанына көз жеткізіңіз. Әйтпесе жұмыс кезінде электр күралын бақылау мүмкіндігінен айырылуыңыз мүмкін.

Косымша тутканы қайыру (А суретін қараңыз)

Косымша тутканы (15) козгалтып, кауіпсіз және виңгайлы жұмыс күйіне реттей аласыз.

– Косымша тутканың (15) қатпарлы бұрандасын (14) босатып, косымша тутканы (15) қалаулы күйге бураңыз. Содан кейін косымша тутканың (15) қатпарлы бұрандасын (14) қайтадан бұрал бекітіңіз Косымша тутканың қысқыш сақинасы корпустағы арнайы ойықта болғанына көз жеткізіңіз.

Бүрғылау патроны мен құралдарды таңдау

Соккымен бурғылау және қашау үшін сізге SDS plus бұрғылау патронына енгізілетін SDS plus құралдары қажет болады.

Ағаш, металл, керамика мен пластик бойынша сокқысыз бұргғылау және бұрау үшін SDS plus жок құралдар (мысалы, цилиндрлік білігі бар бұрғы) қолданылады. Осы құралдар үшін сізге тісті тоғыны бар бұргғылау патроны қажет болады.

Нускау: тісті тоғыны бар бұрғылау патронын тек сокқысыз бұрғылау режимінде пайдаланыңыз.

Бурғылау патронын алмастыру

Тісті тоғыны бар бұрғылау патронын орнату/шығару

Куралдармен SDS-plus куралынсыз жұмыс істеу үшін (мысалы, цилиндрлік сағасы бар бұрғылар) тиісті бұрғылау патронын орнатуыңыз керек (мысалы, тісті тәж немесе жылдам ауыстырылатын бұрғылау патроны, керек-жарактар).

Тісті тоғыны бар бұрғылау патронын енгізу (В суретін қараңыз)

– Бекіткіш біліктің (18) жалғанатын ұшын тазалап, аздап майлаңыз.
– Тісті тоғыны бар бұрғылау патронын (17), ол ездігінен құлыптанғанша, бекіткіш білікпен (18) бірге құрал бекіткішіне бұрал енгізіңіз.
– Тісті тоғыны бар бұрғылау патронын (17) тартып, бекітілуін тексеріңіз.

Жумыс куралын ауыстыру

Шаңнан қөрғайтын қɑқпақ (3) жұмыс кезіндегі бұрғылау шаңының құрал ұстағышқа кіріп кетуіне жол бермейді. Құрылғыны орнату кезінде шаңнан қөрғайтын қɑқпақтың (3) зақымдалмағанын тексеріңіз.

▶ Шацнан қоргайтын қақпак қақымдалса, оны дереу ауыстыру керек. Оны қызмет көрсету шеберханасында орындау ұсынылады.

Куралды алмастыру (SDS-plus)

SDS-plus алмалы-салмалы аспабын салу (C1 суретін караңыз)

SDS-plus-бурғылау патронымен алмалы-салмалы аспапты жай және оңай ретте қосымша аспаптарды пайдаланбай алмастыру мүмкін.

• Алмалы-салмалы аспаптың жалғанбалы ұшын тазалап, аздап майлаңыз.
  – Алмалы-салмалы аспапты күрал бекіткішіне өздігінен бекітілгенше бұрап енгізіңіз.
  – Күралды тарту арқылы оның құлыптанғанын тексеріңіз.

SDS-plus-алмалы-салмалы аспабы жүйе салдарынан бос көзғалады. Сол себептен бос айналуда радиал қағу пайда болады. Бул ойык,дұрыстығына әсер етпейді, өйткені бұрғылау кезінде бұрғы өзін өзі ортаға дәл келтіреді.

SDS-plus-almalы-салмалы аспабын шығару (C2 суретін караңыз)

– Бекіткіш буранданы (4) артынан жылжытып, алмалы- салмалы аспапты шығарыңыз.

Енгізу құралын енгізу (D суретін қараңыз)

Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.

Буранда үштыктарын пайдалану үшін эмbebап ұстағыш (19)аспап патронымен (керек-жабдыктар) керек болады.

– Тутканың салынатын үшын тазалап, аздап майлаңыз.

– Айналмалы эмбебап устағышты құралды бекіту орнына автоматты түрде бекітілгенше салыңыз.

- Эмбебап устағышты тартып, бекітілуді тексеріңіз.

– Устағышка шуруптарды бұрал бекіту сақасын (битасын) салыңыз. Тек шуруп басына жарайтын кондырма сақаларды пайдаланыңыз.

- Әмbebап ұстағышты алу үшін бекіту төлкесін (4) артқа жылжытыңыз және әмbebап ұстағышты (19) кұрал ұстағыштан алыңыз.

144|Қазақ

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат ағашыныңшаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.

- Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.

- Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Icke косу

Электр құралының жұмыс режимін тандау үшін сокқыны/айналуды төқтату қосқышын (6) пайдаланыңыз.

– Жұмыс режимін ауыстыру үшін соғуды/айналуды токтату қосқышын (6) қажетті күйге бураңыз.

Нускау: жұмыс режимін электр құралы өшірулі түрғанда ғана өзгертіңіз! Әйтпесе электр құралына закым келуі мүмкін.

Бетон немесе тас бойынша соккымен бурғылау күйі

Ағаш, металл, керамика және пластмасса бойынша сокқысыз бұрғылау және бұрау күйі

Қашау қүйін реттеуге арналған Vario Lock қүйі Бүл қүйде сокқыны/айналуды тоқтату қосқышы (6) бекітілмейді.

Қашау құйі

Айналу бағытын реттеу (Е суретін қараңыз)

Айналу бағытын ауыстырып-қосқыштың (8) көмегімен электр құралының айналу бағытын езгертуге болады. Алайда ажыратқыш (9) басылғанда осы әрекетті орындау мүмкін емес.

▶ Айналу бағытын ауыстырып-қосқышты (8) электр күралы төктап түрганда гана пайдаланыңыз.

Соккымен бүргылау, бүргылау және қашау үшін айналу бағытын әрдайым онға айналу күйіне реттеніз.

- Онға айналу: бұргғылау және бұрандаларды бұрап кіргізу үшін айналу бағытын ауыстырып-қосқышты (8) солға қарай тірелгенше итеріңіз.

- Солға айналу: бурандалар мен гайкаларды босату немесе бурап шығару үшін айналу бағытын ауыстырып-қосқышты (8) оңға қарай тірелгенше итеріңіз.

Косу/өшіру

- Электр куралын косу ушін ажыраткышты (9) басыңыз.

Жумыс шамы (12) ажыраткыш (9) кішкене немесе толық басылғанда жанады және жеткіліксіз болған жарық жағдайында жумыс аймағын жарыктандырады.

- Электр күралын өшіру үшін ажыратқышты (9) жіберіңіз.

Төмен температураларда электр құралы белгілі бір уақыт өткеннен кейін толық бұрғылау/сокқы куатына жетеді.

Ажыраткышты (9) басу күшін өзгерте отырып, қосылған электр құралының айналу жиілігін/сокқы санын біртіндеп реттеуге болады.

Ажыратқышты (9) сәл басу төмен айналу жиілігін/сокқы санын қосады. Қысым күшейсе, айналу жиілігі/сокқы саны үлғаяды.

Кескіш каппын өзгерту (Vario-Lock)

Қашауды 42 күйде бұғаттауға болады. Осылайша онтайлы жұмыс күйіне қол жеткізуге болады.

- Кашауды курал бекіткішіне орнатыңыз.

- Соккыны/айналуды токтату коскышын (6) "Vario-Lock" куйіне бураңыз.

- Алмалы-салмалы аспапты кажетті кашау куйіне бураңыз.

- Соккыны/айналуды токтату коскышын (6) "Кашау" күйіне бураңыз. Осылайша күрал бекіткіші бүғатталады.

– Кашау ушін айналу бағытын оңға айналу күйіне орнатыңыз.

Пайдалану бойынша нускаулар

Бурғылау терендігін реттеу (F суретін қараңыз)

Терендік шектегішімен (16) кажетті бурғылау терендігін X реттеуге болады.

– Терендікті шектеу тірегін орнату түймесін (5) басып, терендікті шектеу тірегін қосымша түтқаға (15) орнатыңыз. Терендік шектегішінің (16) будыр жағы төмен қарап тұруы қажет.

– SDS-plus-алмалы-салмалы аспабын SDS-plus аспапының устағышына (2) тірелгенше жылжытыңыз. Кері жағдайда SDS-plus-аспабының жылжымалылығы бұргылау тереңдігіне қате орнатылуы мүмкін.

- Терендік шектегішін бұрғы ұшымен терендік шектегіші ұшының аралығы қажетті бұрғылау терендігіне X тең болғанша тартыңыз.

Сактандырғыш муфта

▶ Алмалы-салмалы аспап қысылса немесе ілінсе бұрғылау шпинделіне беріліс токтатылады. Осында пайда болатын күш себебінен электр құралын екі қолмен қатты ұстан бекем қалыпта тұрыңыз.

Электр құралы бұғатталған жағдайда, оны өшіріп, бұғатталған бұрғылау құралын босатыңыз. Бұрғылау құралының бұғатталған күйінде қосқан кезде, жоғары реакция моменттері түындайды.

Дірілді басу

Кіріктірілген дірілді басу функциясы дірілді азайтады.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсок тию жақақаттану қаупін тудырады.

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Закымдалған шаңнан қорғайтын қаптаманы дереу ауыстыру керек. Оны қызмет көрсету орталығында орындауга кеңес беріледі.

- Курал бекіткішін (2) әр пайдаланғаннан кейін тазалаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы кажетті және шынайы акпаратты беріп, өнімдерді тисінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы акпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;

- Ідентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.

Казакстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

146 | Română

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр куралы сериялык нөмірінің және кепілдік талонындағы сериялык нөмірдің сәйкестігі;
• біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

- форс-мажор жағдайларына байланысты кез келген сынықтар;

- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндәе кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы заçымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU үуропалық директивасы және оның ұлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндгеуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау бөліміндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 146).

Română
