MANUALE UTENTE UniversalHammer 18V BOSCH

Bosch Power Tools 1 609 92A 852 | (22.07.2022)44 | Italiano (12) Luce di lavoro (13) Tasto di sbloccaggio della batteria

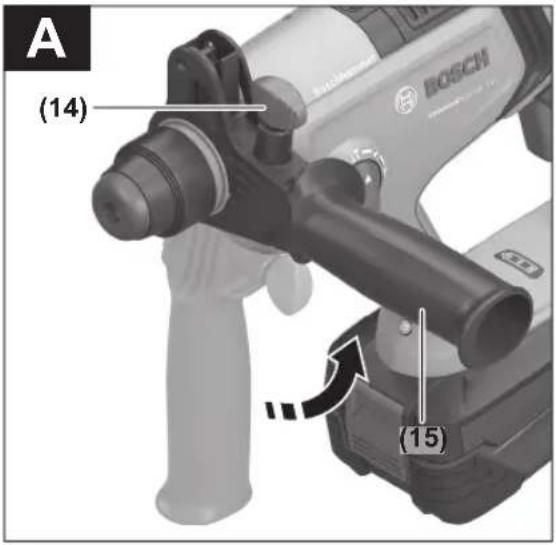

(14) Vite ad alette impugnatura supplementare (15) Impugnatura supplementare (superficie di pre- sa isolata) (16) Asta di profondità (17) Mandrino a cremagliera

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Martello perforatore a bat- teria UniversalHammer 18V Codice prodotto 3603JD60.. Tensione nominale V= 18 Numero di giri a vuoto nomi- nale

0–2000 Numero di colpi

0–5400 Potenza del colpo secondo EPTA-Procedure 05:2016 J 2,0 Attacco utensile SDSplus Ø foro max. – Calcestruzzo mm 16 – Acciaio mm 13 – Legno mm 25 Peso secondo EPTA-Proce- dure 01:2014

kg 2,4 (2,5Ah)–2,7 (6,0Ah) Temperatura ambiente con- sigliata in fase di ricarica °C 0...+35 Temperatura ambiente con- sentita durante il funziona- mento

e per lo stoccaggio °C –20...+50 Batterie consigliate PBA18V...W-. Caricabatteria consigliati AL18...

Misurazione a 20−25°C con batteria PBA 18V 4.0 Ah W-.. B) in funzione della batteria utilizzata C) Prestazioni ridotte in caso di temperature <0°C. Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente aENIEC62841-2-6. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica 90dB(A); Livello di potenza sonora 101dB(A). Grado d’incertezza K=5dB. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K rilevati conformemente a ENIEC62841-2-6: Foratura a percussione nel calcestruzzo: a

Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Batteria Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: a causa delle norme internazionali per il tra- sporto, le batterie al litio vengono fornite parzialmente cari- che. Per assicurare la piena potenza della batteria, ricaricar- la completamente prima dell’impiego iniziale. Introduzione della batteria Spingere la batteria carica nell’apposito alloggiamento, sino a farlo scattare udibilmente in posizione. Rimozione della batteria Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza. Indicatore del livello di carica della batteria L’apposito indicatore, ad interruttore di avvio/arresto com- pletamente o parzialmente premuto, visualizza il livello di ca- rica della batteria. LED Capacità Luce fissa, 3LEDverdi 75–100 % Luce fissa, 2LED verdi 40–75% Luce fissa, 1LED verde 15–40% 1 609 92A 852 | (22.07.2022) Bosch Power ToolsItaliano | 45 LED Capacità Lampeggio lento, 1LED verde 0–15% I 3 LED dell’indicatore del livello di carica lampeggiano rapi- damente quando interviene la protezione contro il sovracca- rico. Se lampeggia rapidamente solo il LED centrale, la tem- peratura della batteria o dell’elettroutensile è al di fuori dell’intervallo di temperatura di esercizio. Lasciar raffredda- re la batteria e l’elettroutensile. Avvertenze per l’impiego ottimale della batteria Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria esclusivamente nel campo di tempe- ratura fra −20 °C e 50°C. Non lasciare la batteria all’interno dell’auto, ad es. nel periodo estivo. Pulire di tanto in tanto le fessure di ventilazione della batte- ria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricari- cabile dovrà essere sostituita. Attenersi alle indicazioni relative allo smaltimento. Montaggio u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. Impugnatura supplementare u Assicurarsi che l’impugnatura supplementare sia ser- rata saldamente. In caso contrario è possibile perdere il controllo dell’elettroutensile durante l’utilizzo. Orientamento dell’impugnatura supplementare (vedere Fig. A) È possibile orientare l’impugnatura supplementare (15) a piacere, al fine di ottenere una postura di lavoro sicura e per non affaticarsi durante il lavoro. – Allentare la vite ad alette(14) dell’impugnatura supplementare(15) e spostare l’impugnatura stessa(15) nella posizione desiderata. Riavvitare quindi saldamente la vite ad alette(14) dell’impugnatura supplementare(15). Accertarsi che l’anello di bloccaggio dell’impugnatura supplementare si trovi nell’apposita scanalatura sulla car- cassa. Scelta del mandrino e degli accessori Per la foratura a percussione e la scalpellatura sono necessa- ri utensili SDS plus che vengono inseriti nel mandrino SDS plus. Per la foratura senza percussione nel legno, nel metallo, nel- la ceramica e nella plastica, nonché per l’avvitamento, ven- gono utilizzati utensili senza SDS plus (ad es. punta con co- dolo cilindrico). Per questi utensili è necessario un mandrino a cremagliera. Avvertenza: utilizzare il mandrino a cremagliera solo nella modalità Foratura senza percussione. Sostituzione del mandrino Introduzione/rimozione del mandrino a cremagliera Per poter lavorare con utensili senza SDS-plus (ades. punta con codolo cilindrico), occorre montare un mandrino idoneo (mandrino a cremagliera o autoserrante, accessori). Introduzione del mandrino a cremagliera (vederefig.B) – Pulire l’estremità del codolo (18) e applicarvi un leggero strato di grasso. – Inserire il mandrino a cremagliera (17) con il codolo (18) ruotandolo nell’attacco utensile finché non si blocca auto- maticamente. – Controllare il bloccaggio tirando il mandrino a cremagliera (17). Cambio degli utensili La protezione antipolvere (3) impedisce in ampia parte che la polvere di foratura penetri nel portautensile durante l’ese- cuzione del foro. Assicurarsi che, durante l’inserimento dell’utensile, la protezione antipolvere (3) non venga dan- neggiata. u Una protezione antipolvere danneggiata dev’essere sostituita immediatamente. Si consiglia di affidare l’operazione ad un Centro di Assistenza Clienti. Cambio utensile (SDS-plus) Inserimento dell’utensile accessorio SDS-plus (vedere figura C1) Con il mandrino portapunta SDS-plus è possibile sostituire l’utensile accessorio in modo facile e comodo senza l’impie- go di ulteriori attrezzi. – Pulire il codolo dell’utensile accessorio ed applicarvi un leggero strato di grasso. – Introdurre l’utensile accessorio nell’attacco utensile, ruo- tando leggermente fino a quando non si blocchi automati- camente. – Verificare il bloccaggio, esercitando trazione sull’accesso- rio. Il sistema dell’accessorio SDS-plus è un sistema mobile. In questo modo, in caso di funzionamento a vuoto, si verifica un’oscillazione radiale. Ciò non influisce sulla precisione del foro in quanto la centratura della punta avviene automatica- mente durante la foratura. Rimozione dell’utensile accessorio SDS-plus (vedere figura C2) – Spingere indietro la bussola di serraggio (4) e rimuovere l’utensile accessorio. Inserimento dei bit cacciavite (vedere figura D) u Applicare l’elettroutensile sul dado/sulla vite esclusi- vamente quando è spento. Gli utensili accessori in rota- zione possono scivolare. Bosch Power Tools 1 609 92A 852 | (22.07.2022)46 | Italiano Per l’impiego dei bit cacciavite occorre un portabit universa- le (19) con attacco SDS-plus (accessori). – Pulire il codolo dell’attacco e applicarvi un leggero strato di grasso. – Applicare il portabit universale nel portautensile ruotan- dolo fino a farlo bloccare autonomamente. – Controllare il bloccaggio tirando il portabit universale. – Applicare un bit cacciavite nel portabit universale. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite. – Per la rimozione del portabit universale spingere all’indie- tro la bussola di serraggio (4) e prelevare il portabit uni- versale (19) dal portautensile. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni ti- pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’utilizzatore, oppure delle persone che si trovano nelle vi- cinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Eventuale materiale contenente amianto andrà lavorato esclusivamente da personale specia- lizzato. – Provvedere ad una buona aerazione della postazione di lavoro. – Si consiglia di portare una mascherina protettiva con clas- se di filtraggio P2. Osservare le norme in vigore nel vostro Paese per i materiali da lavorare. u Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente. Utilizzo Messa in funzione Impostazione della modalità L’interruttore di arresto percussione/rotazione (6) consente di selezionare la modalità dell’elettroutensile. – Per cambiare modalità, ruotare l’interruttore di arresto percussione/rotazione (6) nella posizione desiderata. Avvertenza: Cambiare modalità esclusivamente ad elettrou- tensile spento. In caso contrario, l’elettroutensile potrebbe subire danni. Posizione per foratura a percussione nel calcestruzzo o nella pietra Posizione per foratura senza percussione in legno, metallo, ceramica e plastica, nonché per avvitamento Posizione Vario Lock per regolazione della posizione di scalpellatura In tale posizione non si innesta l’interruttore di arresto percussione/rotazione (6). Posizione per scalpellatura Impostazione del senso di rotazione (vedere Fig. E) Il commutatore del senso di rotazione (8) consente di varia- re il senso di rotazione dell’elettroutensile. Ad interruttore di avvio/arresto (9) premuto, tuttavia, ciò non sarà possibile. u Azionare il commutatore del senso di rotazione(8) esclusivamente ad elettroutensile fermo. Per operazioni di foratura a percussione, foratura e scalpel- latura, impostare sempre la rotazione destrorsa. – Rotazione destrorsa: per forare e per introdurre viti, premere il commutatore del senso di rotazione (8) verso sinistra, sino al finecorsa. – Rotazione sinistrorsa: per allentare o svitare viti e dadi, premere il commutatore del senso di rotazione (8) verso destra, sino al finecorsa. accensione/spegnimento – Per accendere l’elettroutensile, premere l’interruttore di avvio/arresto (9). La luce di lavoro (12) si accenderà quando l’interruttore di avvio/arresto (9) verrà premuto, leggermente o completa- mente, consentendo d’illuminare l’area di lavoro in condizio- ni di luce sfavorevoli. – Per spegnere l’elettroutensile, rilasciare l’interruttore di avvio/arresto (9). In caso di basse temperature, l’elettroutensile raggiungerà la piena potenza di percussione/del colpo soltanto dopo un certo tempo. Regolazione del numero di giri/di colpi Ad elettroutensile acceso, è possibile regolare il numero di giri/di colpi in modo continuo, esercitando maggiore o mino- re pressione sull’interruttore di avvio/arresto (9). Premendo leggermente l’interruttore di avvio/arresto (9), si otterrà un numero di giri/di colpi ridotto; aumentando la pressione, aumenterà anche la velocità. Modifica della posizione di scalpellatura (Vario-Lock) È possibile bloccare lo scalpello in 42 posizioni. In tale mo- do, si potrà sempre assumere la posizione di lavoro ottimale. – Introdurre lo scalpello nell’attacco utensile. – Ruotare l’interruttore di arresto percussione/rotazione (6) in posizione «Vario-Lock». – Ruotare l’utensile accessorio nella posizione di scalpella- tura desiderata. 1 609 92A 852 | (22.07.2022) Bosch Power ToolsItaliano | 47 – Ruotare l’interruttore di arresto rotazione/percussione (6) in posizione «Scalpellatura». In tale modo, l’attacco utensile verrà bloccato. – Per operazioni di scalpellatura, impostare sempre la rota- zione destrorsa. Indicazioni operative Regolazione della profondità di foratura (vedere figura

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Martello perforatore a batteria Codice prodotto
