РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UniversalHammer 18V BOSCH

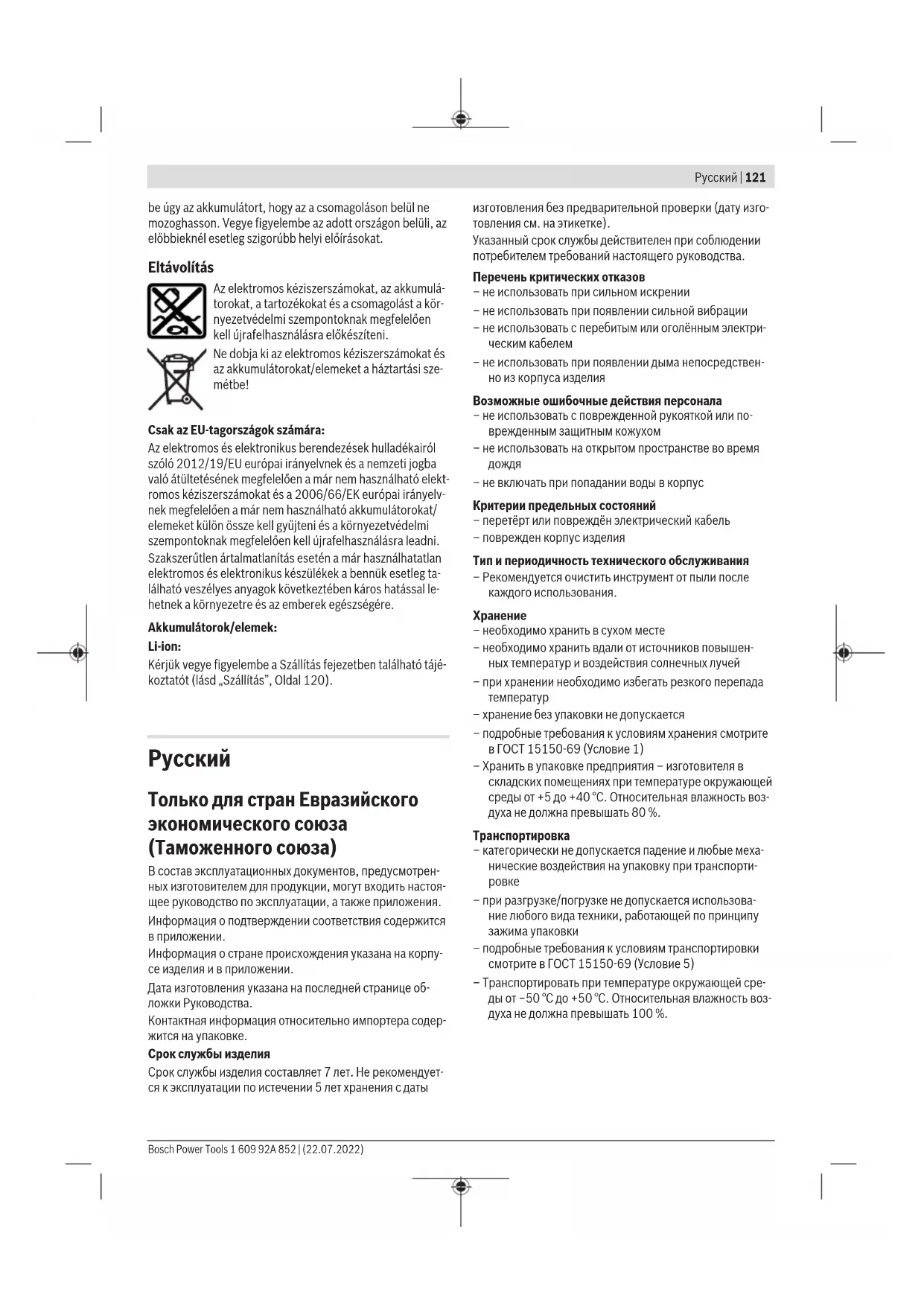

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпу- се изделия и в приложении. Дата изготовления указана на последней странице об- ложки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендует- ся к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства. Перечень критических отказов – не использовать при сильном искрении – не использовать при появлении сильной вибрации – не использовать с перебитым или оголённым электри- ческим кабелем – не использовать при появлении дыма непосредствен- но из корпуса изделия Возможные ошибочные действия персонала – не использовать с поврежденной рукояткой или по- врежденным защитным кожухом – не использовать на открытом пространстве во время

– не включать при попадании воды в корпус Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания – Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышен- ных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ15150-69 (Условие1) – Хранить в упаковке предприятия– изготовителя в складских помещениях при температуре окружающей среды от +5 до +40°С. Относительная влажность воз- духа не должна превышать 80%. Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова- ние любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ15150-69 (Условие5) – Транспортировать при температуре окружающей сре- ды от −50°С до +50°С. Относительная влажность воз- духа не должна превышать 100%. Bosch Power Tools 1 609 92A 852 | (22.07.2022)122 | Русский Указания по технике безопасности Общие указания по технике безопасности для электроинструментов

Прочитайте все указания по тех- нике безопасности, инструкции, иллюстрации и спецификации, предоставленные вместе с настоящим электроинстру- ментом. Несоблюдение каких-либо из указанных ниже инструкций может стать причиной поражения электриче- ским током, пожара и/или тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на элек- троинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места u Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. u Не работайте с электроинструментами во взрыво- опасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. u Во время работы с электроинструментом не допус- кайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. u Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных ме- стах, производственных зонах с малым электропо- треблением, без воздействия вредных и опасных производственных факторов. Оборудование предна- значено для эксплуатации без постоянного присут- ствия обсуживающего персонала. Электробезопасность u Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем слу- чае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для элек- троинструментов с защитным заземлением. Неиз- мененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения элек-

u Предотвращайте телесный контакт с заземленны- ми поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск пора- жения электротоком. u Защищайте электроинструмент от дождя и сыро- сти. Проникновение воды в электроинструмент повы- шает риск поражения электротоком. u Не разрешается использовать шнур не по назначе- нию. Никогда не используйте шнур для транспорти- ровки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защи- щайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей элек- троинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком. u При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели- удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск по- ражения электротоком. u Если невозможно избежать применения элек- троинструмента в сыром помещении, подключайте электроинструмент через устройство защитного от- ключения. Применение устройства защитного отклю- чения снижает риск электрического поражения. Безопасность людей u Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструмен- том. Не пользуйтесь электроинструментом в уста- лом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам. u Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимо- сти от вида работы с электроинструментом снижает риск получения травм. u Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убе- дитесь, что он выключен. Удержание пальца на вы- ключателе при транспортировке электроинструмента и подключение к сети питания включенного элек- троинструмента чревато несчастными случаями. u Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. u Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожи- данных ситуациях. u Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы и одежду вдали от подвижных деталей. Широкая оде- жда, украшения или длинные волосы могут быть за- тянуты вращающимися частями. 1 609 92A 852 | (22.07.2022) Bosch Power ToolsРусский | 123 u При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. u Хорошее знание электроинструментов, полученное в результате частого их использования, не должно приводить к самоуверенности и игнорированию техники безопасности обращения с электроинстру- ментами. Одно небрежное действие за долю секунды может привести к серьезным травмам. u ВНИМАНИЕ! В случае возникновения перебоя в рабо- те электроинструмента вследствие полного или ча- стичного прекращения энергоснабжения или повре- ждения цепи управления энергоснабжением устано- вите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируе- мый повторный запуск. u Квалифицированный персонал в соответствии с насто- ящим руководством подразумевает лиц, которые зна- комы с регулировкой, монтажом, вводом эксплуата- цию обслуживанием электроинструмента. u К работе с электроинструментом допускаются лица не моложе 18 лет, изучившие техническое описание, инструкцию по эксплуатации и правила безопасности. u Изделие не предназначено для использования лицами (включая детей) с пониженными физическими, чув- ственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструкти- рованы об использовании электроинструмента лицом, ответственным за их безопасность. Применение электроинструмента и обращение с ним u Не перегружайте электроинструмент. Используйте для работы соответствующий специальный элек- троинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазо- не мощности. u Не работайте с электроинструментом при неис- правном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован. u Перед тем как настраивать электроинструмент, за- менять принадлежности или убирать элек- троинструмент на хранение, отключите штепсель- ную вилку от розетки сети и/или выньте, если это возможно, аккумулятор. Эта мера предосторожно- сти предотвращает непреднамеренное включение электроинструмента. u Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться элек- троинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Элек- троинструменты опасны в руках неопытных лиц. u Тщательно ухаживайте за электроинструментом и принадлежностями. Проверяйте безупречную функцию и ход движущихся частей электроинстру- мента, отсутствие поломок или повреждений, отри- цательно влияющих на функцию электроинстру- мента. Поврежденные части должны быть отре- монтированы до использования электроинстру- мента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случа-

u Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже за- клиниваются и их легче вести. u Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с насто- ящими инструкциями. Учитывайте при этом рабо- чие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям. u Держите ручки и поверхности захвата сухими и чи- стыми, следите чтобы на них чтобы на них не было жидкой или консистентной смазки. Скользкие руч- ки и поверхности захвата препятствуют безопасному обращению с инструментом и не дают надежно контролировать его в непредвиденных ситуациях. Применение и обслуживание аккумуляторного инструмента u Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

u Применяйте в электроинструментах только преду- смотренные для этого аккумуляторы. Использова- ние других аккумуляторов может привести к травмам и пожарной опасности. u Защищайте неиспользуемый аккумулятор от кан- целярских скрепок, монет, ключей, гвоздей, вин- тов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замы- кание полюсов аккумулятора может привести к ожо- гам или пожару. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может приве- сти к раздражению кожи или к ожогам. u Не используйте поврежденные или измененные ак- кумуляторы или инструменты. Поврежденные или измененные аккумуляторы могут повести себя не- предсказуемо, что может привести к возгоранию, взрыву или риску получения травмы. Bosch Power Tools 1 609 92A 852 | (22.07.2022)124 | Русский u Не кладите аккумулятор или инструмент в огонь и не подвергайте их воздействию высоких темпера- тур. Огонь или температура выше 130°C могут приве- сти к взрыву. u Выполняйте все инструкции по зарядке и не заря- жайте аккумулятор или инструмент при температу- ре, выходящей за указанный в инструкции диапа- зон. Неправильная зарядка или зарядка при темпера- турах, выходящих за указанный диапазон, могут по- вредить батарею и повысить риск возгорания.

u Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. u Никогда не обслуживайте поврежденные аккуму- ляторы. Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации. Указания по технике безопасности для отбойных молотков Указания по технике безопасности для всех операций u Применяйте средства защиты органов слуха. Шум может привести к потере слуха. u Используйте дополнительную(ые) рукоятку(и), если они поставляются с электроинструментом. По- теря контроля чревата травмами. u При выполнении работ, при которых рабочий инструмент или скрепка может задеть скрытую электропроводку, держите инструмент за изолиро- ванные поверхности. Контакт с находящейся под напряжением проводкой может зарядить металличе- ские части электроинструмента и привести к удару электрическим током. Указания по технике безопасности для работ с длинными сверлами при использовании перфораторов u Всегда начинайте сверлить на низкой скорости, кончик сверла должен касаться заготовки. На высо- кой скорости сверла могут изгибаться, если они вра- щаются свободно без контакта с заготовкой, что может привести к телесным повреждениям. u Не давите на сверло под углом и не прилагайте чрезмерных усилий. Сверла могут погнуться, что приведет к поломке или потере контроля над инстру- ментом, что может привести к телесным повреждени-

Дополнительные указания по технике безопасности u Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или про- водки или обращайтесь за справкой в местное ком- мунальное предприятие. Контакт с электропровод- кой может привести к пожару и поражению электрото- ком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесе- нию материального ущерба. u Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к по- тере контроля над электроинструментом. u Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. u При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Аккумулятор может возгораться или взрываться.Обеспечьте при- ток свежего воздуха и при возникновении жалоб обра- титесь к врачу. Газы могут вызвать раздражение дыха- тельных путей. u Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания. u Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву ак- кумуляторной батареи. u Используйте аккумулятор только в изделиях изготовителя или изделиях системы POWER FOR ALL. Только так аккумулятор защищен от опасной перегрузки. Защищайте аккумуляторную батарею от высоких температур, напр., от длительно- го нагревания на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания. u Не прикасайтесь к вставным инструментам и смеж- ным частям корпуса сразу после работы. Они могут сильно нагреться во время работы и стать причиной

u Во время сверления вставной инструмент может заклинить. Крепко держите электроинструмент во время работы и следите за устойчивым положени- ем тела. Иначе электроинструмент может выйти из под контроля. u Будьте осторожны при демонтажных работах зуби- лом. Обломки материала могут травмировать окружа- ющих или вас самих. u Крепко держите электроинструмент во время рабо- ты двумя руками и следите за устойчивым положе- нием тела. Двумя руками Вы можете более надежно вести электроинструмент. Используйте защитные очки. 1 609 92A 852 | (22.07.2022) Bosch Power ToolsРусский | 125 Описание продукта и услуг Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению электрическим током, пожару и/или тяже- лым травмам. Пожалуйста, соблюдайте иллюстрации в начале руко- водства по эксплуатации. Применение по назначению Электроинструмент предназначен для перфорации в бе- тоне, кирпиче и камне, а также для легких долбежных ра- бот. Он также пригоден для безударного сверления в древесине, металле, керамике и пластмассе. Элек- троинструменты с электронным регулированием и ре- версом направления вращения пригодны также и для за- ворачивания и выворачивания винтов. Изображенные составные части Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями. (1) Сверлильный патрон SDSplus (2) Патрон для инструмента SDSplus (3) Колпачок для защиты от пыли (4) Фиксирующая втулка (5) Кнопка ограничителя глубины (6) Выключатель удара/останова вращения (7) Рукоятка (с изолированной поверхностью) (8) Переключатель направления вращения (9) Выключатель (10) Индикатор заряда аккумуляторной батареи (11) Аккумуляторная батарея

(13) Кнопка разблокировки аккумулятора

(14) Барашковый винт дополнительной рукоятки (15) Дополнительная рукоятка (с изолированной поверхностью) (16) Ограничитель глубины (17) Сверлильный патрон с зубчатым венцом

(18) Посадочный хвостовик сверлильного патро- на SDSplus

(19) Универсальный держатель с посадочным хвостовиком SDSplus

Изображенные или описанные принадлежности не вхо- дят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Технические данные Аккумуляторный перфо-

UniversalHammer 18V Товарный номер 3603JD60.. Номинальное напряжение V= 18 Номинальное число оборо- тов холостого хода

0–5400 Сила одиночного удара в соответствии с EPTA-Proce- dure05:2016 Дж 2,0 Патрон SDSplus Макс. Ø сверла – Бетон мм 16 – Сталь мм 13 – Древесина мм 25 Масса согласно EPTA-Pro- cedure01:2014

кг 2,4 (2,5А·ч)–2,7 (6,0А·ч) Рекомендуемая температу- ра внешней среды во вре-

°C 0...+35 Допустимая температура внешней среды во время эксплуатации

°C –20...+50 Рекомендуемые аккумуля-

PBA 18V...W-. Рекомендуемые зарядные

Измерения при 20−25°C с аккумуляторомPBA 18V 4.0 Ah W-.. B) в зависимости от используемой аккумуляторной батареи C) Ограниченная мощность при температуре <0 °C. Данные по шуму и вибрации Шумовая эмиссия определена в соответствии с ENIEC62841-2-6. А‑взвешенный уровень шума от электроинструмента со- ставляет обычно: уровень звукового давления 90дБ(A); уровень звуковой мощности 101дБ(A). Погрешность K=5дБ. Используйте средства защиты органов слуха! Суммарная вибрация a

(векторная сумма трех направле- ний) и погрешность K определены в соответствии сENIEC62841-2-6: Сверление с ударом в бетоне: a

Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике изме- рения, прописанной в стандарте, и могут быть использо- ваны для сравнения электроинструментов. Они также Bosch Power Tools 1 609 92A 852 | (22.07.2022)126 | Русский пригодны для предварительной оценки уровня вибрации и шумовой эмиссии. Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Од- нако если электроинструмент будет использован для вы- полнения других работ с применением непредусмотрен- ных изготовителем рабочих инструментов или техниче- ское обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы. Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, организация технологических процессов. Аккумулятор Зарядка аккумулятора u Пользуйтесь только зарядными устройствами, ука- занными в технических параметрах. Только эти за- рядные устройства пригодны для литиево-ионного ак- кумулятора Вашего электроинструмента. Указание: В соответствии с международными правилами перевозки литий-ионные аккумуляторы поставляются ча- стично заряженными. Для обеспечения максимальной мощности аккумулятора зарядите его полностью перед первым применением. Установка аккумулятора Вставьте заряженный аккумулятор в гнездо для аккуму- лятора до щелчка. Извлечение аккумулятора Чтобы извлечь аккумуляторную батарею, нажмите на кнопку разблокировки аккумулятора и извлеките его. Не применяйте при этом силы. Индикатор заряженности аккумуляторной

При наполовину или полностью нажатом выключателе индикатор заряда аккумуляторной батареи на протяже- нии нескольких секунд показывает уровень заряженно- сти аккумулятора. Светодиод Емкость Непрерывный свет 3зеленых свето-

75–100% Светодиод Емкость Непрерывный свет 2зеленых свето-

40–75% Непрерывный свет 1зеленого свето-

15–40% Медленное мигание 1зеленого свето-

0–15% 3 светодиода индикатора уровня заряда быстро мигают, если сработала защита от перегрузки. Если быстро мига- ет только средний светодиод, то температура аккумулято- ра или электроинструмента вне диапазона рабочей тем- пературы. Дайте остыть аккумулятору и электроинстру-

Указания по оптимальному обращению с аккумулятором Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от −20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-

Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой. Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Учитывайте указания по утилизации.

u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. Дополнительная рукоятка u Следите за тем, чтобы дополнительная рукоятка всегда была плотно затянута. Иначе инструмент мо- жет выйти из под контроля во время работы. Поворот дополнительной рукоятки (см. рис. A) Дополнительную рукоятку (15) можно поворачивать в любое положение для обеспечения безопасного и удоб- ного рабочего положения. – Отверните барашковый винт(14) дополнительной рукоятки(15) и поверните дополнительную рукоятку(15) в необходимое положение. Затем снова крепко затяните барашковый винт(14) дополнитель- ной рукоятки(15). Следите за тем, чтобы зажимное кольцо дополнитель- ной рукоятки находилось в предусмотренном пазу

1 609 92A 852 | (22.07.2022) Bosch Power ToolsРусский | 127 Выбор сверлильного патрона и инструмента Для ударного сверления и долбления требуются инстру- менты SDSplus, которые устанавливаются в сверлиль- ном патроне SDSplus. Для сверления без удара в древесине, металле, керами- ке и пластмассе, а также для заворачивания шурупов применяют инструменты без SDSplus (например, сверла с цилиндрическим хвостовиком). Для этих инструментов вам потребуется кулачковый патрон. Примечание: используйте сверлильный патрон с зубча- тым венцом только в режиме «Безударное сверление». Смена сверлильного патрона Установка/снятие зубчато-венцового сверлильного

Чтобы можно было работать с рабочими инструментами без SDS-plus (например, сверлами с цилиндрическим хвостовиком), необходимо установить соответствующий сверлильный патрон (зубчато-венцовый или быстроза- жимной сверлильный патрон, принадлежности). Установка патрона с зубчатым венцом (см.рис.B) – Очищайте и слегка смазывайте вставляемый конец по- садочного хвостовика(18). – Вставьте посадочный хвостовик(18) кулачкового патрона(17) с вращением в патрон для инструмента до автоматического фиксирования. – Проверяйте фиксирование попыткой вытянуть кулач- ковый патрон(17). Замена рабочего инструмента Колпачок для защиты от пыли (3) предотвращает проник- новение образующейся при сверлении пыли в патрон. При установке рабочего инструмента следите за тем, что- бы не повредить колпачок для защиты от пыли (3). u Поврежденный колпачок для защиты от пыли сле- дует немедленно заменить. Это рекомендуется вы- полнять силами сервисной мастерской. Замена рабочего инструмента (SDS-plus) Установка рабочего инструмента SDS-plus (см. рис. C1) С помощью патрона SDS-plus Вы можете просто и удобно сменить рабочий инструмент без применения дополни- тельного инструмента. – Очистите и слегка смажьте вставляемый конец рабо- чего инструмента. – Вставите рабочий инструмент с вращением в патрон до автоматического фиксирования. – Проверьте фиксацию попыткой вытянуть рабочий инструмент. Рабочий инструмент SDS-plus имеет свободу движения, которая обусловлена системой. В результате этого на хо- лостом ходу возникает радиальное биение. Это не имеет влияния на точность сверления, так как сверло центриру- ется автоматически. Снятие рабочего инструмента SDS-plus (см. рис. C2) – Оттяните фиксирующую гильзу (4) назад и снимите рабочий инструмент. Установка бит (см. рис. D) u Устанавливайте электроинструмент на винт или гайку только в выключенном состоянии. Вращаю- щиеся рабочие инструменты могут соскользнуть. Для применения бит требуется универсальный держа- тель (19) с посадочным хвостовиком SDS-plus (принад-

– Очищайте и слегка смазывайте вставляемый конец по- садочного хвостовика. – Вставьте универсальный держатель с вращением в па- трон до автоматического фиксирования. – Проверьте фиксирование попыткой вытянуть держа-

– Вставьте бит в универсальный держатель. Используй- те только биты-насадки, подходящие к головке винта. – Для извлечения универсального держателя оттяните фиксирующую гильзу (4) назад и извлеките универ- сальный держатель (19) из патрона. Удаление пыли и стружки Пыль некоторых материалов, как напр., красок с со- держанием свинца, некоторых сортов древесины, мине- ралов и металлов, может быть вредной для здоровья. Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или забо- левания дыхательных путей оператора или находящегося вблизи персонала. Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты дре- весины). Материал с содержанием асбеста разрешается обрабатывать только специалистам. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной маской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов. u Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. Работа с инструментом Включение электроинструмента Установка режима работы При помощи выключателя удара/останова вращения (6) выбирается режим работы электроинструмента. – Для смены режима работы поверните выключатель удара/останова вращения (6) в требуемое положение. Указание: Меняйте режим работы только при выключен- ном электроинструменте! В противном случае элек- троинструмент может быть поврежден. Bosch Power Tools 1 609 92A 852 | (22.07.2022)128 | Русский Положение для бурения с ударом в бето- не или камне Положение для сверления в древесине, металле, керамике и пластмассе, а также для закручивания/выкручивания вин-

Положение Vario Lock для изменения по- ложения зубила В этом положении выключатель удара/ останова вращения(6) не входит в зацеп-

Положение для долбления Настройка направления вращения (см. рис.E) Переключателем направления вращения (8) можно из- менять направление вращения электроинструмента. При нажатом выключателе (9) это, однако, невозможно. u Приводите в действие переключатель направления вращения(8) только при остановленном элек- троинструменте. Для ударного сверления и для долбления всегда устанав- ливайте правое направление вращения. – Правое вращение: Для сверления и завинчивания шурупов передвиньте переключатель направления вращения (8) до упора влево. – Левое вращение: Для ослабления и выворачивания винтов/шурупов и отвинчивания гаек передвиньте переключатель направления вращения (8) до упора

Включение/выключение – Чтобы включить электроинструмент, нажмите на вы- ключатель (9). Подсветка (12) загорается при частичном или полном на- жатии на выключатель (9) и позволяет освещать рабочую зону при недостаточном общем освещении. – Чтобы выключить, отпустите выключатель (9). При низких температурах электроинструмент достигает мощность долбления/удара только через некоторое вре-

Установка числа оборотов и ударов Число оборотов/ударов включенного электроинструмен- та можно плавно регулировать, изменяя для этого усилие нажатия на выключатель (9). При слабом нажатии на выключатель (9) электроинстру- мент работает с низким числом оборотов/ударов. С уве- личением силы нажатия число оборотов и ударов увели-

Изменение положения зубила (Vario-Lock) Зубило можно зафиксировать в 42 положениях. Благода- ря этому Вы можете занять соответственно оптимальное

– Вставьте зубило в патрон. – Поверните выключатель удара/останова вращения (6) в положение «Vario-Lock». – Поверните патрон в желаемое положение зубила. – Поверните выключатель удара/останова вращения (6) в положение «Долбление». Таким образом патрон за- фиксирован. – Для долбления устанавливайте правое направление

Указания по применению Настройка глубины сверления (см. рис. F) С помощью ограничителя глубины (16) можно устано- вить необходимую глубину сверления X. – Нажмите кнопку настройки ограничителя глубины (5) и вставьте ограничитель глубины в дополнительную рукоятку (15). Рифление на ограничителе глубины (16) должно смот-

– Вставьте рабочий инструмент SDS-plus до упора в па- трон SDS-plus (2). В противном случае перемещение рабочего инструмента SDS-plus может привести к не- правильной настройке глубины сверления. – Выдвиньте ограничитель глубины наружу настолько, чтобы расстояние между кончиком сверла и кончиком ограничителя глубины соответствовало требуемой глубине сверления X. Предохранительная муфта u При заедании или заклинивании рабочего инстру- мента привод патрона отключается. Ввиду возни- кающих при этом сил крепко держите элек- троинструмент двумя руками и следите за устойчи- вым положением тела. u Выключите электроинструмент и расфиксируйте заклинивший сверлильный инструмент в случае блокировки электроинструмента. При включении электроинструмента с заклинившим сверлильным инструментом возникают высокие обратные мо-

Демпфер вибрации Интегрированная функция демпфирования вибраций снижает возникающие вибрации. Техобслуживание и сервис Техобслуживание и очистка u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- 1 609 92A 852 | (22.07.2022) Bosch Power ToolsРусский | 129 троинструмента. При непреднамеренном включении возникает опасность травмирования. u Для обеспечения качественной и безопасной рабо- ты содержите электроинструмент и вентиляцион- ные прорези в чистоте. u Поврежденный колпачок для защиты от пыли сле- дует немедленно заменить. Это рекомендуется вы- полнять силами сервисной мастерской. – Каждый раз после работы очищайте патрон (2). Реализацию продукции разрешается производить в мага- зинах, отделах (секциях), павильонах и киосках, обеспе- чивающих сохранность продукции, исключающих попа- дание на неё атмосферных осадков и воздействие источ- ников повышенных температур (резкого перепада темпе- ратур), в том числе солнечных лучей. Продавец (изготовитель) обязан предоставить покупате- лю необходимую и достоверную информацию о продук- ции, обеспечивающую возможность её правильного вы- бора. Информация о продукции в обязательном порядке должна содержать сведения, перечень которых установ- лен законодательством Российской Федерации. Если приобретаемая потребителем продукция была в употреблении или в ней устранялся недостаток (недостат- ки), потребителю должна быть предоставлена информа- ция об этом. В процессе реализации продукции должны выполняться следующие требования безопасности: – Продавец обязан довести до сведения покупателя фирменное наименование своей организации, место её нахождения (адрес) и режим её работы; – Образцы продукции в торговых помещениях должны обеспечивать возможность ознакомления покупателя с надписями на изделиях и исключать любые самосто- ятельные действия покупателей с изделиями, приво- дящие к запуску изделий, кроме визуального осмотра; – Продавец обязан довести до сведения покупателя ин- формацию о подтверждении соответствия этих изде- лий установленным требованиям, о наличии сертифи- катов или деклараций о соответствии; – Запрещается реализация продукции при отсутствии (утрате) её идентификационных признаков, с истёк- шим сроком годности, следами порчи и без инструк- ции (руководства) по эксплуатации, обязательного сертификата соответствия либо знака соответствия. Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре- монту и обслуживанию Вашего продукта, а также по зап- частям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относитель- ного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по за- водской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требований и норм изготовителя про- изводятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: [phone] E-Mail: [e-mail] www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный ре- монт, при соблюдении следующих условий: – отсутствие механических повреждений; – отсутствие признаков нарушения требований руко- водства по эксплуатации – наличие в руководстве по эксплуатации отметки про- давца о продаже и подписи покупателя; – соответствие серийного номера электроинструмента и серийному номеру в гарантийном талоне; – отсутствие следов неквалифицированного ремонта. Гарантия не распространяется на: – любые поломки, связанные с форс-мажорными обсто- ятельствами; – нормальный износ: электроинструмента, так же, как и все электрические. Гарантией не покрывается ремонт, потребность в кото- ром возникает вследствие нормального износа, сокра- щающего срок службы таких частей инструмента, как присоединительные контакты, провода, щётки и т.п.: – естественный износ (полная выработка ресурса); – оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкцио- нированной модификации, неправильного примене- ния, нарушение правил обслуживания или хранения; – неисправности, возникшие в результате перегрузки электроинструмента. (К безусловным признакам пере- грузки инструмента относятся: появление цвета побе- жалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.) Bosch Power Tools 1 609 92A 852 | (22.07.2022)130 | Українська Транспортировка На рекомендуемые литий-ионные аккумуляторные бата- реи распространяются требования в отношении транс- портировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобиль- ным транспортом без необходимости соблюдения допол- нительных норм. При перевозке с привлечением третьих лиц (напр.: само- летом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходи- мо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповре- жденным корпусом. Заклейте открытые контакты и упа- куйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписа-

Электроинструменты, аккумуляторные бата- реи, принадлежности и упаковку нужно сда- вать на экологически чистую рекуперацию. Не выбрасывайте электроинструменты и ак- кумуляторные батареи/батарейки в бытовой

Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/ЕU об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство вышедшие из употребления электроинструменты и в со- ответствии с европейской директивой 2006/66/EС де- фектные или отслужившие свой срок аккумуляторные ба- тареи/батарейки должны собираться раздельно и сда- ваться на экологически чистую рекуперацию. При неправильной утилизации отработанные электриче- ские и электронные приборы могут оказать вредное воз- действие на окружающую среду и здоровье человека из- за возможного присутствия в них опасных веществ. Аккумуляторы/батареи: Литий-ионные: Пожалуйста, учитывайте указание в разделе Транспорти- ровка (см. „Транспортировка“, Страница130).

(18) Хвостовик SDSplus для свердлильного

Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные продукты соответствуют всем действующим предписаниям нижеуказанных директив и распоряжений, а также нижеуказанных

Техническая документация хранится у: * Аккумуляторны й пер- форатор
