NAVODILA ZA UPORABO UniversalTacker 18V-14 BOSCH

Iv. Instrukcijas original valcdä

It Originali instrukcija

Električna sigurnost

Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem.

Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.

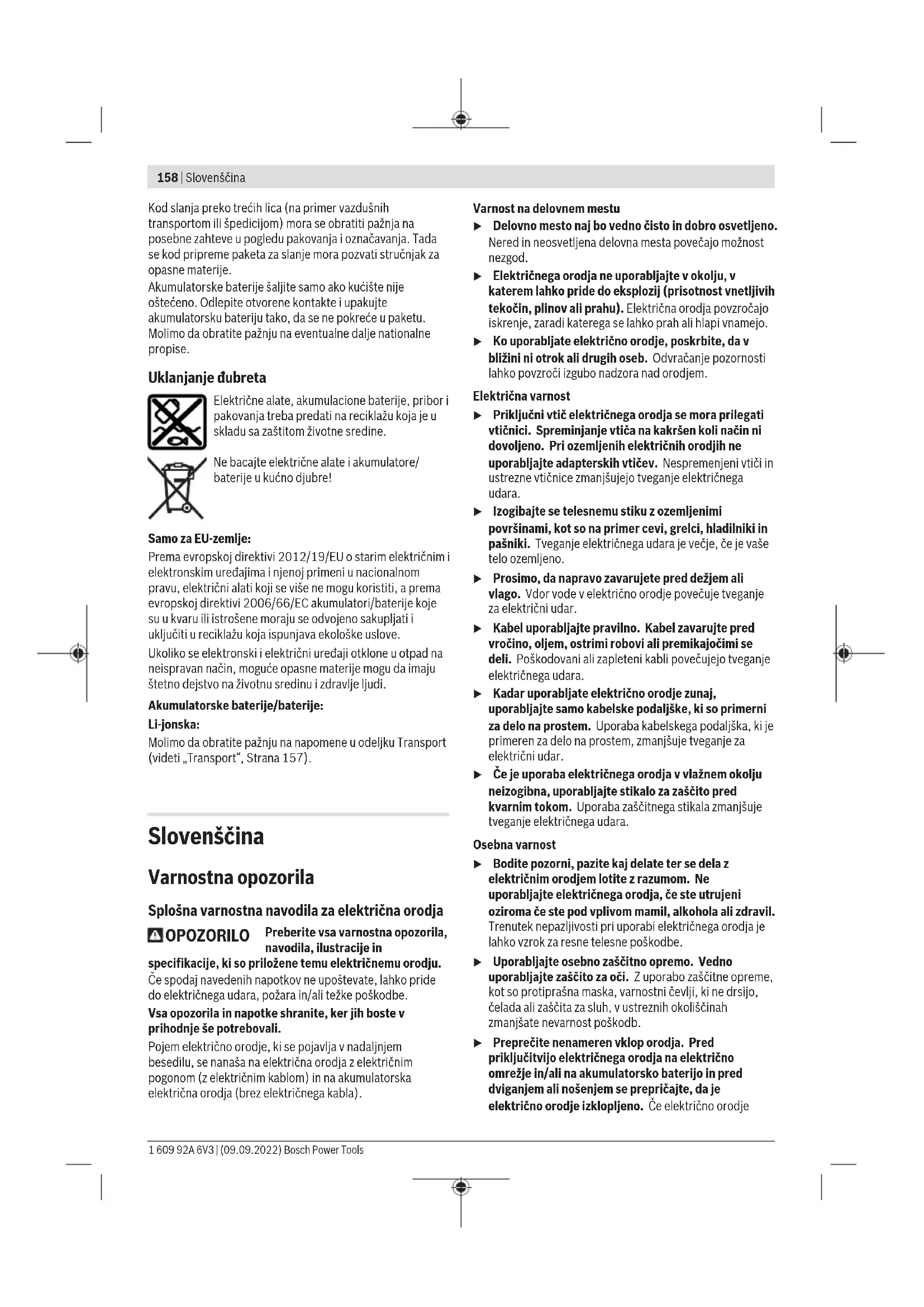

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivomamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje

nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.

▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline.
▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo.
▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za spenjalnik

▶ Vedno predvidevajte, da so v orodju sponke.

Nepremišljeno ravnanje s spenjalnikom lahko pripelje do nepričakovane sprožitve sponk in posledično poškodb.

160 | Slovenščina

▶ Orodja ne obračajte proti sebi ali drugim.
Nepričakovana aktivacija sproži sponko in povzroči poškodbe.
▶ Orodje vklopite le, če je trdno nameščeno ob obdelovanec. Če orodje ni v stiku z obdelovancem, se lahko sponka odbije od obdelovanca.
Če se sponka zatakne v orodju, orodje izključite z napajanja. Pri odstranjevanju zataknjene sponke se lahko spenjalnik nehote aktivira, če je orodje priključeno na električno omrežje.
Zataknjeno sponko previdno odstranite. Mehanizem je lahko pod tlakom, zato se lahko sponka med odstranjevanjem sproži.
Tega spenjalnika ne uporabljajte za pritrjevanje električnih kablov. Spenjalnik ni namenjen za nameščanje električnih kablov in lahko poškoduje izolacijo električnih kablov, zaradi česar lahko nastane nevarnost električnega udara ali požara.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika.
Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago.

Obstaja nevarnost eksplozije in kratkega stika.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namen uporabe

Električno orodje je namenjeno za spenjanje blaga, usnja, lepenke, folij, izolirnega materiala in podobnih materialov na mehki podlagi, npr. lesu ali lesu podobnem materialu. Električno orodje ni primerno za pritrjevanje stenskih ali stropnih oblog.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Sprednji del spenjalnika
(2) Sprožilec
(3) Oznaka za izbiro sile udarca
(4) Nastavitveno kolesce za izbiro sile udarca
(5) Ročaj (izolirana oprijemalna površina)

(6) Akumulatorska baterija

(7) Prikaz stanja napolnjenosti akumulatorske baterije

(8) Gumb za sprostitev vlagalnika

(9) Vlagalnik

(10) Reže za distančnik
(11) Prikaz stanja napolnjenosti/reža za spenjalnik papirja
(12) Izhod za sponke/žeblje
(13) Spenjalnik papirja/distančnik ^a)
(14) Komplet sponk ^a)
(15) Komplet žebljev ^a)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Akumulatorski spenjalnik UniversalTacker
		18V-14
Kataloška številka		3 603 BA7 0..
Število udarcev min	-1	30
Elementi za pribijanje
Komplet sponk Tip 53
- Širina mm 11,4
- Dolžina mm 6–14
Komplet žebljev Tip 48
- Dolžina mm 14
Najv. kapaciteta vlagalnika 140
Teža po EPTA-Procedure 01:2014 ^A)	kg 1,8 (1,5 Ah)-2,1 (6,0 Ah)
Dovoljena zunanja temperatura
- med polnjenjem °C 0 ... +35
- med delovanjem ^B) in med skladiščenjem	°C -20 ... +50
Priporočene akumulatorske baterije		PBA 18V...W-.

Akumulatorski spenjalnik UniversalTacker

18V-14

Priporočeni polnilniki ^c)

AL 18...

A) Odvisno od uporabljene akumulatorske baterije

B) Omejena zmogljivost pri temperaturah pod 0 °C.

C) Naslednji polnilniki niso združljivi z akumulatorsko baterijo PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60745-2-16.

A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 84 dB(A); raven zvočne moči 95 dB(A). Negotovost K = 3 dB.

Uporabite zaščito za sluh!

Skupne vrednosti tresljajev a _h (vektorska vsota treh smeri) in negotovost K so določene v skladu s

standardom EN 60745-2-16:

a_n<2,8 m/s^2,K=1,5 m/s^2.

Raven tresljajev, podana v teh navodilih, je bila izmerjena v skladu s standardiziranim merilnim postopkom in se lahko uporablja za primerjavo električnih orodij med seboj. Primerna je tudi za začasno oceno obremenjenosti s tresljaji. Navedena raven tresljajev je določena na osnovi glavnega načina uporabe električnega orodja. Če se električno orodje uporablja v druge namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju, lahko raven tresljajev odstopa. To lahko obremenjenost s tresljaji v obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obremenjenost s tresljaji v obdobju uporabe občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.

Polnjenje akumulatorske baterije

▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.

Prikaz stanja napolnjenosti akumulatorske baterije

Prikaz stanja napolnjenosti akumulatorske baterije pri vklopljenem električnem orodju za nekaj sekund prikaže razpoložljivo kapaciteto akumulatorske baterije oz. preobremenitev.

Če delno ali v celoti pritisnete stikalo za vklop/izklop, se na prikazu stanja napolnjenosti akumulatorske baterije za nekaj sekund prikaže stanje napolnjenosti akumulatorske baterije.

LED-dioda Kapaciteta

3 zelene LED-diode neprekinjeno svetijo 75–100 %

2 zeleni LED-diodi neprekinjeno svetita 40–75 %

1 zelena LED-dioda neprekinjeno sveti 15–40 %

1 zelena LED-dioda počasi utripa 0–15 %

Če prikaz stanja napolnjenosti akumulatorske baterije utripa rdeče, je električno orodje preobremenjen.

3 LED-diode na prikazu stanja napolnjenosti akumulatorske baterije utripajo hitro, ko je temperatura akumulatorske baterije izven območja temperature delovanja in/ali je prišlo do preobremenitve.

Navodila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo zavarujte pred vlago in vodo.

Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.

Namestitev

Polnjenje vlagalnika (glejte sliko A1-A2)

▶ Uporabljajte le originalni pribor Bosch. Fini deli spenjalnika, kot so npr. zalogovnik, potisna ploščica in izstreljevalni kanal, so združljivi s sponkami in žeblji podjetja Bosch. Drugi proizvajalci uporabljajo jeklo drugačne kakovosti in drugačnih dimenzij.

Skozi kontrolno okence prikaza stanja napolnjenosti (11) lahko vidite, ali so v vlagalniku še sponke oziroma žeblji.

- Obrnite električno orodje.

- Pritisnite na gumb za sprostitev vlagalnika (8) in obenem izvlecite vlagalnik (9).

162 | Slovenščina

• Vstavite komplet sponk (14) oz. komplet žebljev (15). Pri vstavljanju kompleta žebljev (15) držite spenjalnik nekoliko poševno, da bodo žeblji prislonjeni ob stransko steno. Upoštevajte oznako.
• Vlagalnik (9) potisnite nazaj, da se zaskoči.

▶ Pri odpiranju, polnjenju in zapiranju zalogovnika ne uporabljajte sile.

Delovanje

Zagon

S premičnim sprednjim delom spenjalnika (1) je povezana protisprožilna zapora, ki preprečuje nenamerno sprožitev orodja v primeru nenamernega pritiskanja na sprožilec (2).

Stikalo za vklop/izklop (enkratno aktiviranje)

• Sprednji del spenjalnika (1) najprej trdno pritisnite na obdelovanec, da povsem nalega nanj.
• Vzdržujte pritisno silo in pritisnite sprožilec (2).
• Po končanem pritrjevanju izpustite sprožilec (2) in sprednji del spenjalnika (1) dvignite z obdelovanca.

Vklop/izklop (kontaktni sprožilec)

- Za hitro delo lahko sprožilec (2) držite pritisnjen. Pritisnite nos spenjalnika (1) trdno na obdelovanec, tako da se strel sproži. Pritisnite spenjalnik na naslednje mesto in pritisnite nos spenjalnika (1) znova trdno ob obdelovanec.

Izbira sile udarca

Opomba: izbrano moč udarca vedno najprej preizkusite na ostankih materiala. Optimalno nastavitev moči udarca lahko določite samo s praktičnimi preizkusi.

Podatki v spodnji razpredelnici so priporočene vrednosti.

Z nastavitvenim kolescem (4) za izbiro sile udarca lahko izberete silo udarca v stopnjah.

Pri tem upoštevajte oznako (3) za izbiro sile udarca na električnem orodju.

Zahtevana sila udarca je odvisna od dolžine sponk oz. žebljev in trdote materiala.

Nastavitveno območje nastavitvenega kolesca

1 6 8 10 12 14 mm 14 mm

Podlaga

Mehek les (bor)	1-4 4
Trd les (bukev)	5-8 8
Iverne plošče 3-8 5
Panelna plošča 3-8 6

Navodila za delo

To električno orodje ne omogoča zabijanja sponk dolžine 19 mm. Orodja zato ne uporabljajte za pritrjevanje stropnih oblog s krempljastimi sponkami za profilni les ali fuge.

Izogibajte se praznih strelov, ki pospešijo obrabo prebijala. Po koncu dela nastavite moč udarca na nastavitvenem kolescu (4) na nizko vrednost, da sprostite napenjalno vzmet.

Previdno namestite sprednji del spenjalnika (1). Mehke obdelovance (npr. borov les) lahko s premočnim pritiskanjem poškodujete.

Električno orodje je namenjeno za kratkotrajno delovanje, in sicer do 10 minut s stalno obremenitvijo. Pri dolgotrajnem delovanju se segreje.Z vedno močnejšim segrevanjem se zmanjša zmogljivost.

Po največ 10 minutah neprekinjenega delovanja odložite električno orodje in počakajte, da se ohladi.

Odstranjevanje zagozdenih sponk

Pred začetkom kakršnih koli del na električnem orodju iz njega odstranite akumulatorsko baterijo.

• Obrnite električno orodje.
• Pritisnite na gumb za sprostitev zalogovnika (8) in pri tem izvlecite zalogovnik (9).
• Odstranite zataknjeno sponko. Po potrebi za to uporabite klešče.
• Zalogovnik (9) potisnite nazaj, da se zaskoči.

▶ V zalogovnik pravočasno vstavite nove sponke.

Prekratek trak s sponkami je lahko vzrok za zagozdene sponke.

Pribor za spenjanje papirja in pritrjevanje sponk ali žebljev z enakomernim razmikom

Z namenskim priborom se električno orodje lahko uporablja za spenjanje papirja in pritrjevanje sponk/žebljev z enakomernim razmikom od roba materiala. Pribor je primeren samo za UniversalTacker 18V-14.

• S spenjalnikom papirja (13) lahko spnete do 80 listov naenkrat.
• Z distančnikom (13) lahko izbirate med šestimi stopnjami za pritrjevanje z enakomernim razmikom, in sicer med 1 cm in 11 cm od roba materiala.

Opomba: će želite v vlagalnik (9) vstaviti dodatne sponke ali žeblje, je treba spenjalnik papirja/distančnik (13) odstraniti z električnega orodja.

Spenjanje papirja (glejte slike B1-B2)

Opomba: sponke spenjalnika so stabilnejše od navadnih sponk in jih je zato tudi težje odstraniti iz papirja.

Priporočena dolžina sponk	Število listov (papir 80 g/m2)
6 mm 2–20
8 mm 10–40
10 mm 20–60

Priporočena dolžina sponk

Število listov (papir 80 g/m²)

12 mm 30-80

• Silo udarcev nastavite na najvišjo stopnjo.
• Vstavite ustrezen komplet sponk (14).
• Roglja spenjalnika papirja/distančnika (13) potisnite v reži za spenjalnik papirja (11) na električnem orodju. Upoštevajte, da je za spenjanje papirja primerna le reža 1.
• Sklad papirja vstavite v spenjalnik papirja/distančnik (13) in sprednji del spenjalnika namestite nad mesto, v katerem želite speti papir.
• Električno orodje močno pritisnite navzdol, da je sprednji del spenjalnika (1) povsem potisnjen na papir.
• Vzdržujte pritisno silo in pritisnite sprožilec (2).
• Po končanem spenjanju izpustite sprožilec (2) in sprednji del spenjalnika (1) dvignite s spetega papirja.

Pritrjevanje sponk ali žebljev z enakomernim razmikom od roba materiala (glejte slike C1–C2)

Opomba: Distančnik (13) se mora na pritrjevanje sponk ali žebljev z enakomernim razmikom zaskočiti v reže (10) na električnem orodju.

Reže 2-7 (10) Razdalja

Reža 2 1 cm

Reža 3 3 cm

Reža 4 5 cm

Reža 5 7 cm

Reža 6 9 cm

Reža 7 11 cm

• Vstavite ustrezen komplet sponk (14) ali žebljev (15).
• Roglja spenjalnika papirja/distančnika (13) potisnite v režo (10) na električnem orodju, ki ustreza želenemu razmiku od roba materiala.
  Upoštevajte, da reža 1 ni primerna za pritrjevanje sponk ali žebljev z enakomernim razmikom.
• Prestavljivi podstavek spenjalnika papirja/distančnika (13) potisnite na električno orodje, da se zaskoči.
• Električno orodje plosko položite na obdelovanec, dokler se rob obdelovanca ne dotika sprednjega roba spenjalnika papirja/distančnika (13).
• Električno orodje močno pritisnite navzdol, da je sprednji del spenjalnika (1) povsem potisnjen na obdelovanec.
• Vzdržujte pritisno silo in pritisnite sprožilec (2).
• Po končanem pritrjevanju sponke/žeblja izpustite sprožilec (2) in sprednji del spenjalnika (1) potisnite vzdolž roba obdelovanca.
  – Pritrdite naslednjo sponko ali žebelj.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.

Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, će je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 163).

Hrvatski

Sigurnosne napomene

Uobičajena sigurnosna upozorenja za električne alate

UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.

Električna sigurnost
