MANUALE UTENTE UniversalTacker 18V-14 BOSCH

6mm 2–20 8mm 10–40 10mm 20–60 12mm 30–80 – Coloque a força de impacto no nível máximo. – Insira uma tira de agrafos(14) adequada. – Clique sucessivamente no nariz do agrafador de papel/ distanciador(13) nos entalhes para o agrafador de papel(11) na ferramenta elétrica. Tenha em atenção que apenas o entalhe1 é indicado para agrafar papel. – Insira a pilha de papel no agrafador de papel/ distanciador(13) e posicione o nariz do agrafador sobre a área de papel a agrafar. – Pressione a ferramenta elétrica para baixo, até que o nariz do agrafador(1) esteja totalmente pressionado. – Mantenha a força de pressão e prima o disparador(2). – Depois de o agrafo estar completamente cravado, solte o disparador(2) e levante o nariz do agrafador(1) da pilha de papel. Agrafar com distância uniforme em relação ao rebordo do material (verfigurasC1−C2) Nota: o distanciador(13) tem de ser encaixado nos entalhes(10) na ferramenta elétrica para agrafar com distância uniforme. Entalhes 2−7(10) Distância Entalhe2 1cm Entalhe3 3cm Entalhe4 5cm Entalhe5 7cm Entalhe6 9cm Entalhe7 11cm – Insira uma tira de agrafos(14) ou tira de pregos(15) adequada. – Clique sucessivamente no nariz do agrafador de papel/ distanciador(13) num entalhe(10) na ferramenta elétrica, que especifique a distância adequada em relação ao rebordo do material. Tenha em atenção que o entalhe1 não é indicado para agrafar com distância uniforme. – Pressione o lado de baixo flexível do agrafador de papel/ distanciador(13) na direção da ferramenta elétrica, até que engate. – Conduza a ferramenta elétrica horizontalmente sobre a peça, até que o rebordo da peça encoste no rebordo dianteiro do agrafador de papel/distanciador(13). – Pressione a ferramenta elétrica para baixo, até que o nariz do agrafador(1) esteja totalmente pressionado. – Mantenha a força de pressão e prima o disparador(2). – Depois de o agrafo/prego estar completamente cravado, solte o disparador(2) e desloque o nariz do agrafador(1) ao longo do rebordo da peça. – Posicione o próximo agrafo ou o próximo prego. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsItaliano | 37 u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página37). Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)38 | Italiano Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsItaliano | 39 Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili u Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sus- siste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le batterie espli- citamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il ri- schio d’incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. u In caso di condizioni d’uso non conformi, si può verifi- care la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liqui- do fuoriuscito dalla batteria ricaricabile potrà causare irri- tazioni cutanee o ustioni. u Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. u Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di tempera- tura indicato nelle istruzioni stesse. Una carica non cor- retta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. u Non eseguire mai la manutenzione di batterie danneg- giate. La manutenzione di batterie ricaricabili andrà ef- fettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. Avvertenze di sicurezza per graffatrici u Tenere sempre presente che l’utensile può contenere graffette. Una mancanza di attenzione nell’impiego della graffatrice può comportare un’improvvisa proiezione di graffette, con conseguenti lesioni. u Non rivolgere l’utensile verso se stessi, né verso altre persone nelle vicinanze. In caso di attivazione acciden- tale, le graffette verrebbero proiettate all’esterno, cau- sando lesioni. u Non azionare l’utensile qualora non sia saldamente po- sizionato sul pezzo in lavorazione. Se l’utensile non si trova a contatto con il pezzo in lavorazione, la graffetta potrebbe deviare dal percorso previsto. u Scollegare l’utensile dall’alimentazione, qualora la graffetta si inceppi nell’utensile. Se collegata all’ali- mentazione, durante la rimozione della graffetta inceppa- ta, la graffatrice potrebbe accidentalmente attivarsi. u Procedere con cautela nel rimuovere una graffetta in- ceppata. Il meccanismo potrebbe trovarsi sotto pressio- ne e la graffetta potrebbe venire proiettata all’esterno du- rante il tentativo di rimuoverla. u Non utilizzare questa graffatrice per fissare cavi elet- trici. Questo utensile non è concepito per l’installazione di cavi elettrici e potrebbe quindi danneggiare l’isolamen- to dei cavi stessi, con conseguente rischio di folgorazione o incendio. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano danni materiali. u In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può in- cendiarsi o esplodere. Far entrare aria fresca nell’am- biente e contattare un medico in caso di malessere. I va- pori possono irritare le vie respiratorie. u Non aprire la batteria. Vi è rischio di cortocircuito. u Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Po- trebbe verificarsi un cortocircuito interno e la batteria po- trebbe incendiarsi, emettere fumo, esplodere o surriscal- darsi. u Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da peri- colosi sovraccarichi. Proteggere la batteria dal calore, ad esem- pio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)40 | Italiano Utilizzo conforme L’elettroutensile è concepito per la graffatura di tessuti, cuo- io, cartone, materiale in fogli, materiale isolante e materiali simili, su superfici non rigide, ad esempio legno o materiali legnosi. L’elettroutensile non è idoneo al fissaggio di rivesti- menti da parete o per soffitti. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. (1) Nasello di graffatura (2) Dispositivo di disinnesto (3) Segno per preselezione della potenza del colpo (4) Rotella per preselezione della potenza del colpo (5) Impugnatura (superficie di presa isolata) (6) Batteria (7) Indicatore del livello di carica della batteria (8) Sbloccaggio caricatore (9) Caricatore (10) Incavi per supporto distanziatore (11) Indicatore di rifornimento/incavo per rilegatrice da carta (12) Uscita graffa/chiodo (13) Rilegatrice da carta/supporto distanziatore

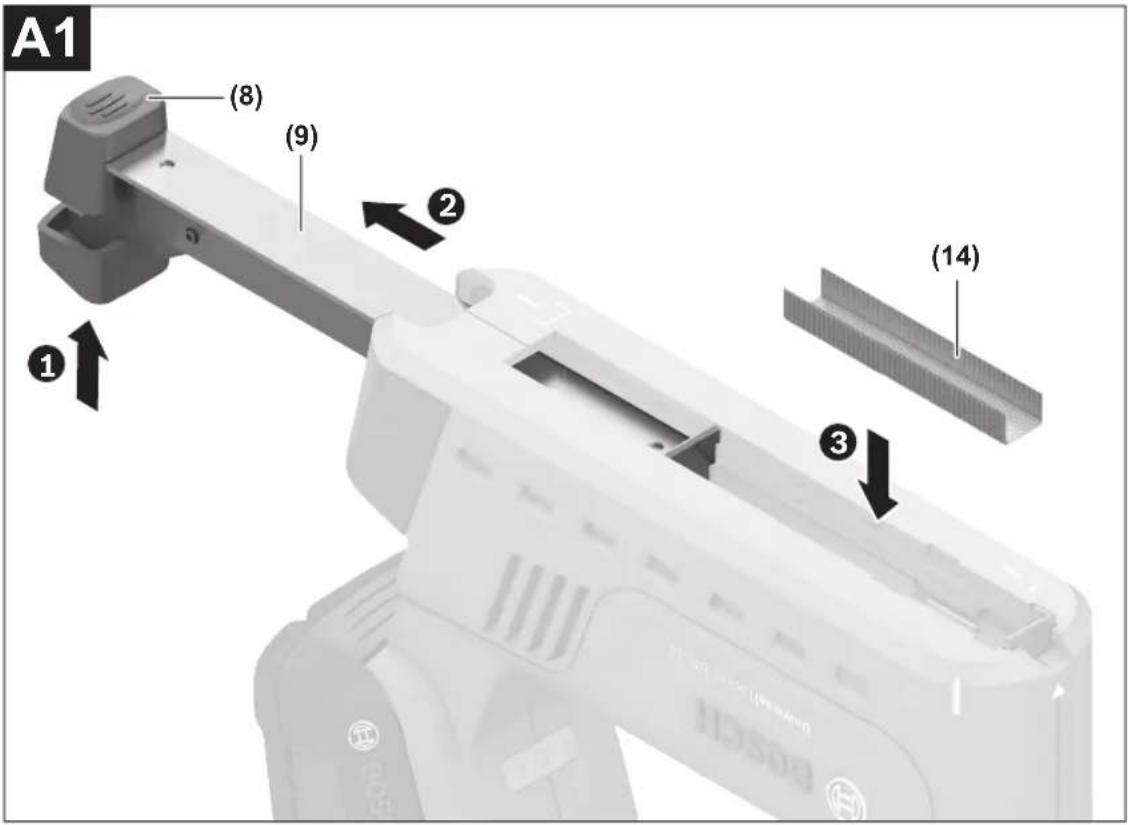

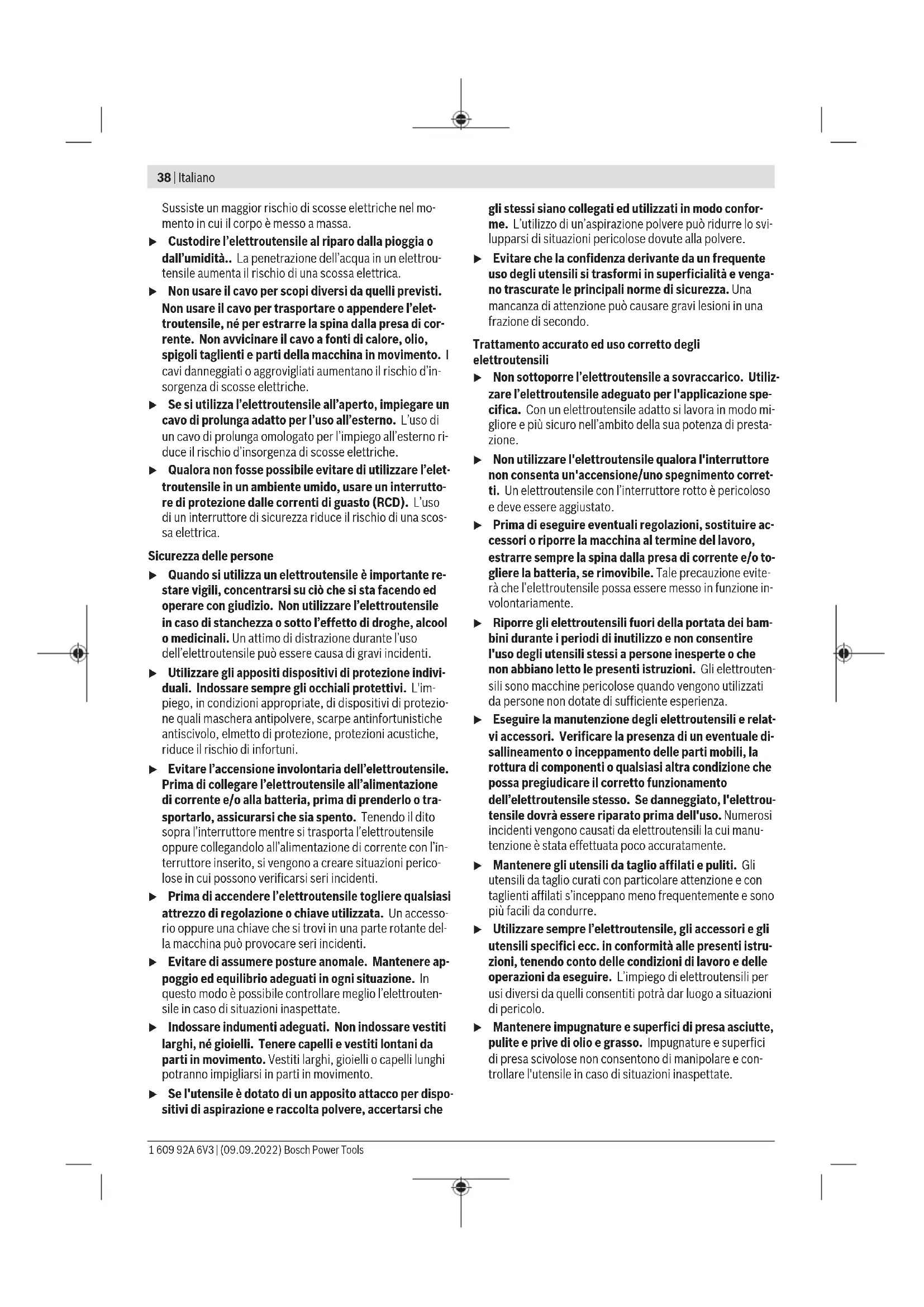

(14) Nastro di graffe

(15) Nastro di chiodi

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Graffatrice a batteria UniversalTacker 18V-14 Codice prodotto 3603 BA7 0.. Numero di colpi giri/min 30 Oggetti inseriti Nastro di graffe Tipo53 – Larghezza mm 11,4 – Lunghezza mm 6−14 Nastro di chiodi Tipo48 – Lunghezza mm 14 Capacità max. del caricato-

Peso secondo EPTA-Proce- dure 01:2014

kg 1,8(1,5Ah)−2,1( 6,0Ah) Temperatura ambiente consentita – in fase di ricarica °C 0...+35 Graffatrice a batteria UniversalTacker 18V-14 – durante il funzionamen-

e per lo stoccaggio °C –20...+50 Batterie consigliate PBA18V...W-. Caricabatteria consigliati

AL18... A) in funzione della batteria utilizzata B) prestazioni ridotte in caso di temperature <0°C C) I seguenti caricabatterie non sono compatibili con la batteria PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente aEN60745‑2‑16. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica84dB(A); Livello di potenza sonora95dB(A). Grado d’incertezza K=3dB. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K, rilevati conformemente aEN60745-2‑16:

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione stan- dardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valu- tazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la solle- citazione da vibrazioni per l’intero periodo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli accessori, man- tenendo calde le mani e organizzando i vari processi di lavo- ro. Batteria Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell’elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione. Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: a causa delle norme internazionali per il tra- sporto, le batterie al litio vengono fornite parzialmente cari- 1 609 92A 6V3 | (09.09.2022) Bosch Power ToolsItaliano | 41 che. Per assicurare la piena potenza della batteria, ricaricar- la completamente prima dell’impiego iniziale. Introduzione della batteria Spingere la batteria carica nell’apposito alloggiamento, sino a farlo scattare udibilmente in posizione. Rimozione della batteria Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza. Indicatore del livello di carica della batteria Ad elettroutensile acceso, l’indicatore del livello di carica della batteria segnala per qualche secondo la capacità della batteria ancora disponibile, oppure un sovraccarico. L’apposito indicatore, ad interruttore di avvio/arresto com- pletamente o parzialmente premuto, visualizza il livello di ca- rica della batteria. LED Capacità Luce fissa, 3LEDverdi 75–100 % Luce fissa, 2LED verdi 40–75% Luce fissa, 1LED verde 15–40% Lampeggio lento, 1LED verde 0–15% Se l’indicatore del livello di carica della batteria lampeggia con luce rossa, l’elettroutensile è sovraccarico. I 3 LED dell’indicatore del livello di carica lampeggiano velo- cemente quando la temperatura della batteria si trova fuori dal campo di temperatura di funzionamento e/o quando la protezione contro il sovraccarico è intervenuta. Avvertenze per l’impiego ottimale della batteria Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria esclusivamente nel campo di tempe- ratura fra −20 °C e 50°C. Non lasciare la batteria all’interno dell’auto, ad es. nel periodo estivo. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricari- cabile dovrà essere sostituita. Attenersi alle indicazioni relative allo smaltimento. Montaggio Rifornimento del caricatore (vedere figg.A1−A2) u Utilizzare esclusivamente accessori originaliBosch. I componenti di precisione della graffatrice, quali caricato- re, punzone e canale di espulsione, sono armonizzati per le graffe e i chiodi diBosch. Altri produttori utilizzano qualità di acciaio e dimensioni diverse. Dalla finestrella di controllo dell'indicatore di riempimento (11) si vede se nel caricatore ci sono ancora graffe o chiodi. – Capovolgere l’elettroutensile. – Premere lo sbloccaggio caricatore(8), estraendo con- temporaneamente all’indietro il caricatore(9). – Introdurre il nastro di graffe(14) e/o il nastro di chiodi(15). Durante l'inserimento del nastro di chiodi(15) tenere la graffatrice leggermente inclinata, affinché i chiodi poggi- no sulla parete laterale. Rispettare il segno. – Spingere all’indietro il caricatore(9), sino a farlo scattare in posizione. u Non esercitare forza quando si apre il caricatore, né quando lo si rifornisce o lo si richiude. Utilizzo Messa in funzione Il sistema di blocco disinnesto, accoppiato al nasello di graf- fatura mobile(1), impedisce l’espulsione accidentale, qualo- ra il dispositivo di disinnesto(2) venga premuto accidental- mente. Accensione/spegnimento (soluzione singola) – Innanzitutto, applicare saldamente il nasello di graffatura(1) sul pezzo in lavorazione, fino ad inserirlo completamente. – Mantenere costante la pressione esercitata e premere il dispositivo di disinnesto (2). – Inserita completamente la graffa, rilasciare il dispositivo di disinnesto (2) e sollevare il nasello di graffatura (1) dal pezzo in lavorazione. Accensione/spegnimento (soluzione di contatto) – Per lavorare rapidamente è possibile tenere premuto il dispositivo di disinnesto(2). Premere saldamente il nasello di graffatura(1) sul pezzo in lavorazione, finché non viene rilasciato il colpo. Posi- zionare la graffatrice sul punto successivo e premere di nuovo saldamente il nasello di graffatura(1) sul pezzo in lavorazione. Preselezione della potenza del colpo Avvertenza: testare sempre la potenza del colpo impostata prima su di un residuo di materiale. L'impostazione ottimale della potenza del colpo può essere rilevata solamente me- diante prove pratiche. Le indicazioni riportate nella seguente tabella sono valori consigliati. Mediante la rotellina(4) per la preselezione della potenza del colpo è possibile impostare la potenza del colpo neces- saria su diversi livelli. Rispettare il segno (3) per la preselezione della potenza del colpo sull'elettroutensile. La potenza del colpo necessaria è subordinata alla lunghezza delle graffe e/o dei chiodi e alla resistenza del materiale. Bosch Power Tools 1 609 92A 6V3 | (09.09.2022)42 | Italiano Range di regolazione rotellina 6 8 10 12 14 mm 14 mm Materiale di fondo Legno tenero (pino) 1−4 4 Legno duro (faggio) 5−8 8 Pannelli in tru- ciolato 3−8 5 Paniforte 3−8 6 Avvertenze operative u Con il presente elettroutensile non è possibile lavora- re graffe da 19mm. Pertanto, l’elettroutensile non an- drà utilizzato per fissare rivestimenti per soffitti con graffe per profilati in legno e per fughe. Al fine di ridurre al minimo l’usura del punzone, evitare di far scattare colpi a vuoto. Al termine del lavoro impostare la potenza del colpo median- te la rotellina di preselezione(4) su di un valore inferiore, al fine di scaricare la molla di trazione. Applicare il nasello di graffatura(1) con cautela. Pezzi in la- vorazione teneri (ad es. in legno di pino) potrebbero venire danneggiati da una pressione eccessiva. L'elettroutensile è concepito per il funzionamento su brevi periodi con una durata di funzionamento massima di 10 mi- nuti sotto sforzo costante. Si riscalda nel funzionamento continuo. Un progressivo surriscaldamento riduce le presta- zioni dell'utensile. Dopo massimo 10 minuti spegnere l'elettroutensile e lasciar- lo raffreddare. Rimozione delle graffe incastrate u Prima di ogni intervento sull’elettroutensile, estrarre la batteria. – Capovolgere l’elettroutensile. – Premere lo sbloccaggio caricatore(8), estraendo con- temporaneamente all’indietro il caricatore(9). – Rimuovere le graffe incastrate. A tale scopo, se necessa- rio, utilizzare una pinza. – Spingere all’indietro il caricatore(9), sino a farlo scattare in posizione. u Rifornire tempestivamente il caricatore. Un nastro di graffe eccessivamente corto può essere la causa delle graffe incastrate. Accessorio per la rilegatura della carta e per la graffatura a distanza uniforme Con un accessorio speciale, l'elettroutensile può essere uti- lizzato per la rilegatura della carta e per la rilegatura/graffa- tura a distanza uniforme dal bordo del materiale.L'accesso- rio è adatto solo per UniversalTacker 18V-14. – Con la rilegatrice da carta (13) è possibile rilegare fino a 80fogli. – Con il supporto distanziatore (13) è possibile impostare una distanza uniforme dell'oggetto introdotto da 1cm a 11cm dal bordo del materiale in sei livelli. Avvertenza: Per rifornire il caricatore(9), la rilegatrice da carta/il supporto distanziatore (13) si dovrà smontare dall’elettroutensile. Rilegatura di risme di carta (vederefigureB1−B2) Avvertenza: Le graffe metalliche, essendo più stabili rispet- to alle comuni graffe per rilegatura, sono più difficili da ri- muovere dalla carta. Lunghezza graffe consigliata Numero di fogli (carta da 80g/m

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Graffatrice a batteria Codice prodotto
