ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Cloud Five ELICA

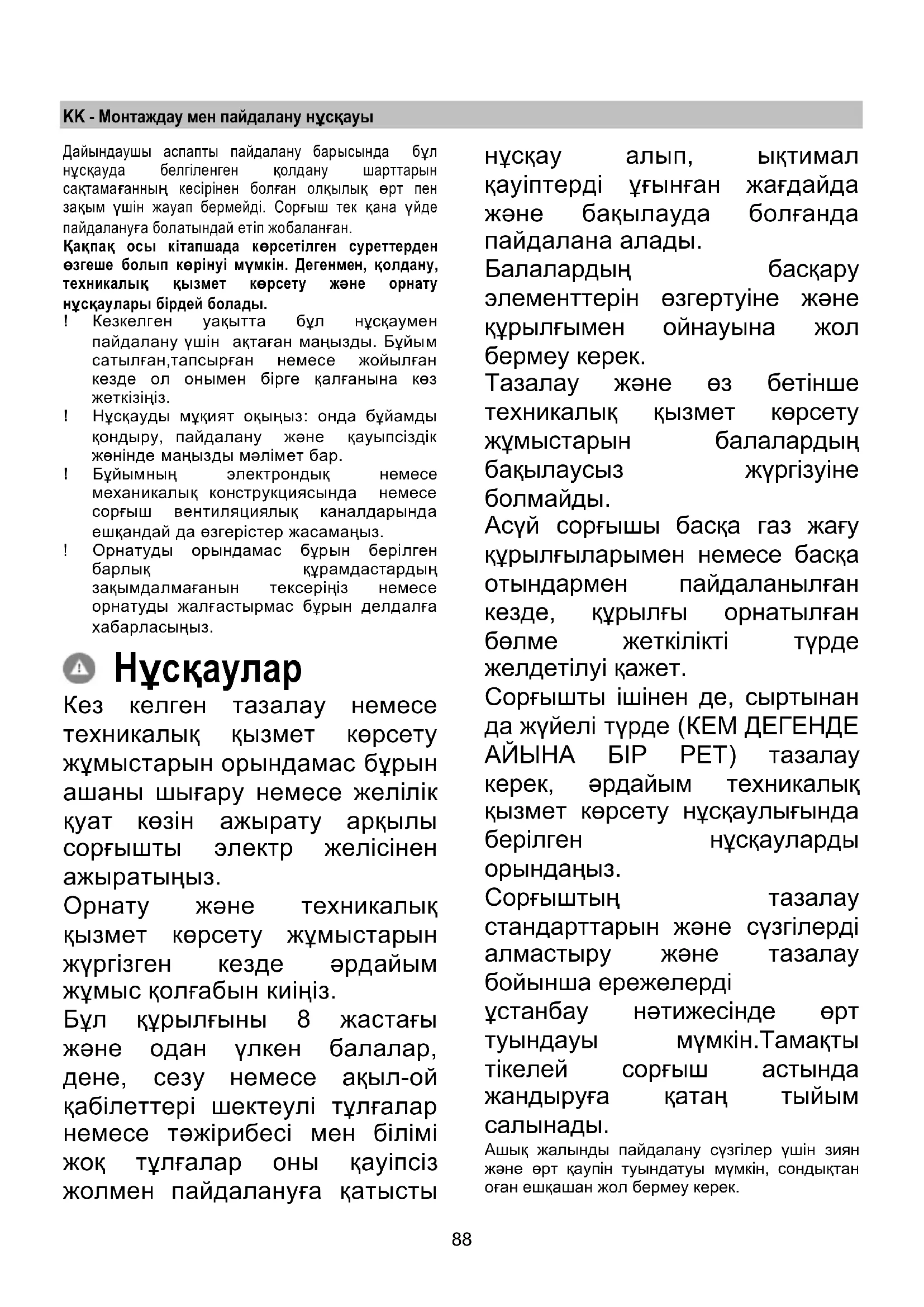

болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету жəне орнату нұсқаулары бірдей болады. ! Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз. ! Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану жəне қауыпсіздік жөнінде маңызды мəлімет бар. ! Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз. ! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз. Орнату жəне техникалық қызмет көрсету жұмыстарын жүргізген кезде əрдайым жұмыс қолғабын киіңіз. Бұл құрылғыны 8 жастағы жəне одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тəжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда жəне бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне жəне құрылғымен ойнауына жол бермеу керек. Тазалау жəне өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне

Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет. Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, əрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды

Сорғыштың тазалау стандарттарын жəне сүзгілерді алмастыру жəне тазалау бойынша ережелерді ұстанбау нəтижесінде өрт туындауы мүмкін.Тамақты тікелей сорғыш астында жандыруға қатаң тыйым

Ашық жалынды пайдалану сүзгілер үшін зиян жəне өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.89 Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін. Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз. ЕСКЕРТУ! Орнату толық аяқталмайынша құрылғыны электр желісіне

Будың шығуына қарсы қолданылатын техникалық жəне қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды. Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз жəне қалдырмаңыз. Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз. Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз. Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз. Күмəндансаңыз, өкілетті қызмет көрсету

жəрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз. ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сəйкес орнатпау электрлік қауіптерге əкелуі мүмкін. Электрлік жəне электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сəйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға

қамтамассыз етумен, Сіз қоршаған ортаға жəне адам денсаулығына кері əсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы

берілген аспапты қайта пайдаға асыруда əдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік жəне электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жө

жергілікті ережелерге сəйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті əкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз. Құрылғы келесілерге сай жобаланған, сыналған жəне жасап шығарылған:

Қоршаған ортаға əсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Əзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз жəне əзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің жəне будың үлкен мөлшері жағдайында арттырыңыз жəне күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру жəне шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Сорғыш тамақ əзірлегенде пайда болатын түтін мен буды сорып алуға жəне тек тұрмыстық мақсатта қолдануға

Сорғыш Ішкі ауа алмастыру фильтрімен бірге қолдану үшін арналған. Тамақтықты пісіру кездінде пайда болатын бу мен түтіндер сорғышты ң ішіне сорып тартылады. Сорғыш май өткізбейтін фильтр (фильтрлер) жəне көмір фильтрімен (фильтрілермен) жабдықталуы КЕРЕК, жəне олардың көмегімен бу мен түтіндер фильтрленеді, тазартылады. Сорғышты сору нұсқасына орнатқан кезде, 8- суретте көрсетілгендей бекітілген ауаның шығу торын алып тастау қажет.

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 65cm, ал газ немесе біріктірілген плиталар үшін 65cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.90 Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сəйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сəйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сəйкес 3- дəрежедегі асқын кернеуді болдырмайтын жəне желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз. ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз. ЕСКЕРТУ! Нəр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыру

Бұл сорғыштың үлгісін төбеге шегелеп қою тиіс. Үлкен салмақтың арқасында, сорғыштың жылжуын жəне құруын екі немесе одан да көбірек адам орындауға тиіс. Орнатуды бастамас бұрын:

• Сатып алынған өнімнің өлшемі таңдалған орнату аймағына сай келетінін тексеріңіз.

• Сорғыштың ішінде берілген басқа да материалдардың (мысалы, бұрандалар бумалары (*), кепілдемелер (*) жəне т.б.) жоқтығын тексеріңіз (тасымалдау себептерімен), бар болған жағдайда, оларды алып тастаңыз да сақтап қойыңыз.

• Мүмкін болса, артқы қабырғаға/төбеге оңай қатынасу үшін, бөлек тұратын немесе алынбалы плитаны шкафтың саңылауынан алып тастаңыз немесе жылжытыңыз. Əйтпесе зақымдалудан немесе қоқыстан қорғану үшін, жұмыс бетін, конфорканы немесе плитаны қалың қорғаныс жабынымен жабыңыз. Құрылғыны құрастыруға тегіс жерді

Сол жерді қорғаныс жабынымен жауып, қалқалы сорғыштың барлық бөлшектері мен жабдықтарын ішіне орналастырыңыз.

• Сорғыштың орнату аймағының жанында (сондай-ақ, бекітілген сорғышпен қолжетімді аймақта) электр розеткаларының қолжетімді болуын тексеріңіз.

• Қажет болса, кірпіш қалау жұмыстарының (мысалы, электр розеткаларын орнату) барлығын орындаңыз. Сүзгі көптеген қабырға/төбе түрлеріне сəйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сəйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек. Төбеде сорғыштың нақты орнату орталығын анықтап (1-суретті қараңыз), 2-суретте көрсетілген өлшемдер бойынша бұрғымен тесу нүктелерін белгілеңіз. Төбеде диаметрі 8 мм тиісті шиыршық бұрғыны пайдалану арқылы тесіктер жасап, берілген тығындарды салыңыз. Сорғышты төбеге жақындатып, электр байланысын қосыңыз. Сорғыштың төменгі жағында орналасқан, тот баспайтын болаттан жасалған панельді

Панельді ауа шығысының торына сай келетін жағынан тарту арқылы ашуға болады. (3-сурет) Панельді қолмен ұстап тұрыңыз. Панельді ашқан соң, май сүзгісіне қатынасуға болады жəне оны алып тастаған соң, тұтқаны тарту арқылы көмір сүзгісіне қатынасуға болады. (4-сурет) Сорғышты орнату күйіне орналастырып, оны берілген бұрандалармен бекітіңіз, 5-суретті

Көмір сүзгісін орнына 6-суретте көрсетілгендей орналастырыңыз. Алдында алынған май сүзгісін қайта орнына келтіріп, болаттан жасалған панельді жабыңыз. Панельді жабу үшін, панельдің жабылуын білдіретін автоматты шертпек дыбысы шыққанша, оны көлбеу күйіне қайтарыңыз.

Сур. 7 Бу сорғыштарға арналған қашықтан басқару

Техникалық ерекшеліктері - Қуат көзі – сілтілі батарея: 12В mod 23° - Жұмыс жиілігі: 433,92 МГц - Максималды қуат тұтынуы: 25 мА - Жұмыс температурасы: -20 ° C + 55 ° C91 Пайдалану сипаттамасы Сорғышты қосу немесе өшіру үшін осы түймені бір рет басыңыз: 4-жылдамдыққа (макс.) арттыру үшін осы түймені

2-жылдамдыққа азайту үшін осы түймені басыңыз:

жылдамдықтан қайту үшін, осы түймені екі рет

Жарықты өшіру үшін осы түймені басыңыз:

Таймерді орнату үшін осы түймені басыңыз: Бірінші рет іске қосқан кезде, жарық түймесін 5 секундтай ұстап тұрыңыз. Оң жақтан ары тұрған жарық диодты шам жыпылықтай бастайды (əр 5 секунд сайын), сорғыш таңдалған жылдамдықта 10 минуттай қосылып тұрады, содан кейін автоматты түрде өшеді. Жылдамдықты таймердің белсенді күйінде арттыру немесе азайту кезінде таймер өшіп қалады

Жұмыс тəртібі: Егер қашықтан басқару жүйесі бар екі сорғыш бір бөлмеде немесе бір-біріне жақын орналасқан болса, онда олардың беріліс кодтары бірдей болады, сондай жағдайда бір пульттің кодын өзгерту қажет.

НАЗАР АУДАРЫҢЫЗ: Трансмиттердің оңтайлы ауқымын қамтамасыз ету мақсатында, батареяны əр жыл сайын ауыстырып тұру

Батареяны ауыстыру үшін, пластикалық қақпақты жəне қолданыстағы батареяны алып тастап, жаңасын батарея бөлімінде көрсетілген плюс жəне минус белгілерін ескере отырып

Пайдаланылған батареяларды арнайы контейнерлерге тастау керек. Өнім соңғы рет орындалған пəрменнен кейін, 4 сағаттық жұмыстан соң автоматты түрде өшетін арнайы құрылғымен жабдықтылған. Жаңа беріліс кодын жасау: Қашықтан басқару пульті зауыттан əдепкі кодтармен жабдықталады.

кодтарды жасау үшін, келесі қадамдарды орындау қажет: UP (+), STOP (0/1) жəне DOWN (-) түймелерін бір уақытта 2 секундтай басып тұрыңыз, сол уақытта жарық диодты шамдар жанып тұрады; содан кейін UP (+) жəне DOWN (-) түймелерін басыңыз, жарық диодты шамның 3 рет жыпылықтауы жұмыстың біткенін білдіреді. НАЗАР АУДАРЫҢЫЗ: Осы əрекет алдыңғы əдепкі кодтарды толығымен жояды. Жаңа беріліс кодын орнату: Қашықтан басқару пультінің беріліс кодын өзгерткен соң, сорғыштың электронды басқару құрылғысына жаңа кодты келесідей орнату қажет: төтенше жағдай түймесін (тот баспайтын панельді ашқаннан кейін көрінеді) өнімді қуат көзінен ажырату жəне қалпына келтіру үшін екі рет басыңыз; осыдан кейін сорғышты жаңа беріліс кодымен синхрондау үшін, "

жарық түймесін басуға 15 секунд уақыт

Батареяларды тастау Батареяларды Ultimate кəдеге жарату барлық ұлттық заңдар мен ережелерге сəйкес өңделген болуы тиіс. Сіздің тұрақты қалдықтар пайдаланылған батареяларды

Батареяларды Ultimate кəдеге жарату қауіпсіз жасалуы

Экологиялық жағынан негi зделген жинау, кəдеге жарату, мен батареяларды тастауға қатысты басқа да ақпаратты алу үшін жергілікті қалдықтарды басқару шенеуніктерді хабарласыңыз.92

Сорғыш жұмыс істемейді Мыналарды тексеріңіз:

• Қуат көзінің ажыратылмағанын

• Жылдамдықтың таңдалғанын

• Сорғыштың ішіндегі сүзгілердің жоғарғы жағында орналасқан қызыл "қайта қалпына келтіру" түймесінің басылып қалмағанын Сорғыш дұрыс жұмыс істемейді Тексеріңіз:

• Мотордың таңдалған жылдамдығы өндірілетін түтін мен буға жеткілікті екенін

• Көмір сүзгісігің тозып кетпегенін Техникалық қызмет көрсету

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Майды ұстап қалу сүзгіші Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тəртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) Ас пісірген кезде жарамсыз иісті ұстап

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да , картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды жəне де регенерецияға
