KASUTUSJUHEND Cloud Five ELICA

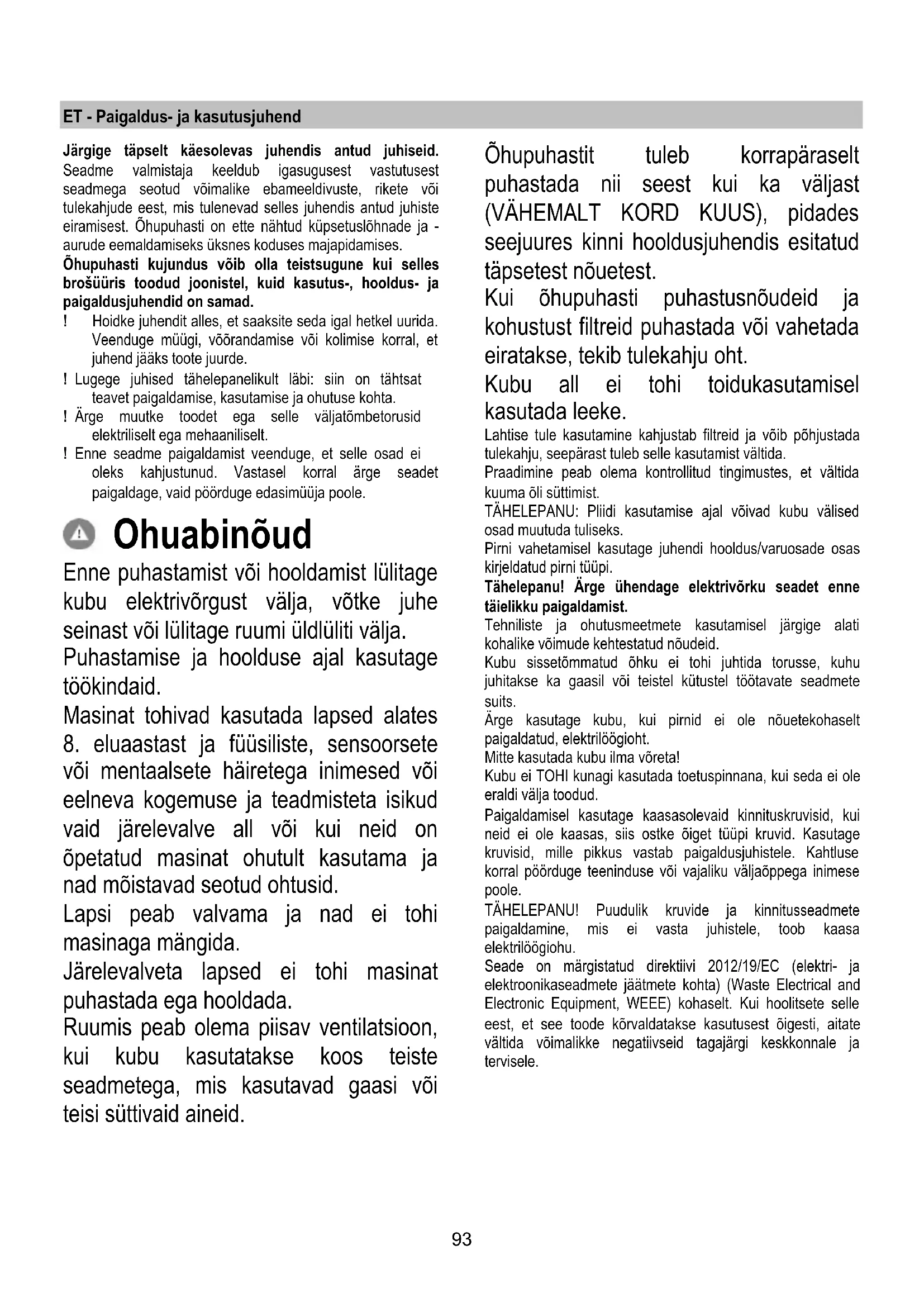

8. eluaastast ja füüsiliste, sensoorsete

või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid. Lapsi peab valvama ja nad ei tohi masinaga mängida. Järelevalveta lapsed ei tohi masinat puhastada ega hooldada. Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid. Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida. Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks. Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi. Tähelepanu! Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist. Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits. Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht. Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud. Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole. TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu. Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.94 Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite. Seade on välja töötatud, testitud ja toodetud vastavalt:

• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14- 1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Soovitused keskondlike mõjude vähendamiseks kasutamise ajal: Lülita tõmbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra. Kasutamine Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises. Õhupuhasti on loodud kasutamiseks filtreerivale siseringlusele. Õhupuhasti kogub endasse toiduvalmistamisel tekkinud lõhnad ja aurud, mis filtreeritakse ja puhastatakse söe- ja rasvafiltri(te) abil. Õhupuhasti PEAB sisaldama nimetatud filtreid. Juhul kui on paigaldatud väljatõmbesüsteemiga õhupuhasti, tuleb õhu väljalaske võre eemaldada nii, nagu näidatud joonisel 8.

Paigaldamine Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 65cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cm. Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta. Elektriühendus Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust. Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud. Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt. Paigaldamine Seda tüüpi õhupuhasti tuleb paigaldada lakke. Toode on kaalult väga raske: õhupuhasti liigutamiseks ja paigaldamiseks peab kasutama vähemalt kahe või enama inimese abi Enne paigaldamist:

• veenduge, et seadme suurus vastaks paigalduskohale;

• veenduge, et õhupuhasti sees ei oleks (transportimise tõttu) pakkematerjali (näiteks kruvide, garantiidokumentide vms pakendeid). Need tuleb sealt eemaldada ja alles hoida;

• võimaluse korral monteerige lahti ja eemaldage õhupuhasti paigalduspiirkonna all ja kõrval (seinal ja laes) asuvad mööbliesemed, et tagada võimalikult hea juurdepääs. Vastasel juhul kaitske mööblit ja paigalduspiirkonnas olevaid esemeid nii palju kui võimalik. Leidke tasane pind ja katke see kaitsva materjaliga, kuhu saate hiljem asetada õhupuhasti ja selle osad;

• veenduge, et paigalduskoha ligiduses oleks pistikupesa, kuhu ulatuks ka paigaldatud õhupuhasti toitejuhe;

• tehke kõik vajalikud tööd seinas (näiteks pistikupesa paigaldamine). Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et õhupuhasti raskust kanda. Määrake laes kindlaks paigaldatava õhupuhasti keskjoon (vt jn 1). Tehke puurimiseks vajalikud märgid joonise 2 kohaselt. Puurige lakke 8 mm läbimõõduga augud ning asetage nendesse kaasasolevad tüüblid. Kinnitage õhupuhasti lakke ja ühendage vooluvõrku. Avage teraspaneel, mis asub seadme alaosas, kus paiknevad ka neli valgustit.95 Paneeli avamiseks tõmmake seda õhuava resti poolsest küljest (jn 3). Avamise ajal toetage paneeli kätega. Pärast paneeli avamist pääsete ligi rasvafiltrile ning pärast rasvafiltri eemaldamist, kui olete vajutanud vastavale käepidemele, avaneb juurdepääs söefiltri pesale (jn 4). Asetage õhupuhasti stabiilsesse asendisse ja kinnitage kaasasolevate kruvidega, vt jn 5. Asetage söefilter oma pessa, nagu on näidatud joonisel 6. Asetage varem eemaldatud rasvafilter oma kohale tagasi ja sulgege teraspaneel. Paneeli sulgemiseks piisab, kui viite selle uuesti horisontaalasendisse, kuni paneel automaatselt kinnitub. Töötamine Joonis 7 Tõmbefunktsiooniga õhupuhasti kaugjuhtimispult. Tehnilised andmed - Leelisaku toide: 12 V mod 23° - Töösagedus: 433,92 MHz - Maksimaalne tarbimine: 25 mA - Töötemperatuur: –20 °C kuni +55 °C Õhupuhasti töö juhtimine

Õhupuhasti sisse- või väljalülitamiseks vajutage üks kord nuppu: Kiiruse suurendamiseks tasemeni 4a (maksimaalne) vajutage nuppu: Kiiruse vähendamiseks tasemeni 2a vajutage nuppu: Kiiruse 1a taastamiseks suuremalt kiiruselt vajutage kaks korda nuppu: Tulede sisse- ja väl

alülitamiseks vajutage nuppu: Taimeri seadistamiseks vajutage nuppu: Esimest korda sisse lülitades hoidke valgustinuppu viis sekundit all. Kõige parempoolne LED-tuli hakkab vilkuma (viie sekundi tagant), õhupuhasti töötab veel kümme minutit valitud kiirusel ja lülitub seejärel automaatselt välja. Kui suurendate või vähendate kiirust taimeri töötamise ajal, siis viimane lülitub välja. Töörežiim Juhul kui ühte ruumi või ligistikku paigaldatakse kaks kaugjuhtimisega õhupuhastit, siis võivad sama edastamiskoodiga süsteemid olla mõjutatud. Seega tuleks ühel kaugjuhtimispuldil kood ära vahetada. TÄHELEPANU! Patarei tuleb igal aastal välja vahetada, et tagada puldi optimaalne ulatus. Patarei vahetamiseks eemaldage plastkate, võtke kasutatud patarei välja ja asetage pessa uus, jälgides polaarsusmärke. Kasutatud patarei tuleb viia vastavasse kogumiskasti. Toode on varustatud seadmega, mis võimaldab õhupuhastil automaatselt välja lülituda, kui viimati valitud funktsioon on töötanud neli tundi. Uue edastamiskoodi seadmine Kaugjuhtimispult antakse tehasele koos olemasolevate koodidega. Uue koodi seadmiseks tuleb toimida järgmiselt: hoidke kaks sekundit korraga all nuppe ÜLES (+), STOPP (0/1) ja ALLA (–). Süttivad LED-tuled, misjärel vajutage nuppudele ÜLES (+) ja ALLA (–). Kolm LED-tuld näitavad, et toiming on teostatud. TÄHELEPANU! Kirjeldatud toiming kustutab lõplikult olemasolevad koodid. Uue edastamiskoodi sisestamine Pärast puldi edastamiskoodi vahetamist tuleb õhupuhasti elektroonikasse sisestada uus kood järgmisel viisil: vajutage signaalnuppu (nähtav pärast teraspaneeli avamist) kaks korda järjest, et lülitada seadmes vool välja ja seejärel sisse. Seejärel tuleb 15 sekundi jooksul vajutada valgusti nuppu , et viia õhupuhasti vastavusse uue koodiga. Patareide kõrvaldamine Patareid tuleb kõrvaldada kehtivate normide ja riiklike õigusaktide kohaselt. Keelatud on patareide panek olmeprügi hulka. Patareid tuleb kõrvaldada turvalisel viisil. Täpsema teabe saamiseks keskkonnakaitse, patareide taaskasutuse ja nende kõrvaldamise kohta pöörduge kohaliku jäätmekogumiskeskuse poole.96 Toimimises ilmnevad tõrked Õhupuhasti ei tööta Veenduge, et

• ei ole tegemist elektrikatkestusega;

• kiirus oleks kindlasti valitud;

• algseadistuse punane nupp, mis asub filtrite kohal õhupuhasti sees, on alla vajutatud. Õhupuhasti võimsus on nõrk Veenduge, et

• valitud mootorikiirus vastab olemasoleva suitsu ja auru kogusele;

• söefilter ei ole küllastunud.
