BRUKSANVISNING Cloud Five ELICA

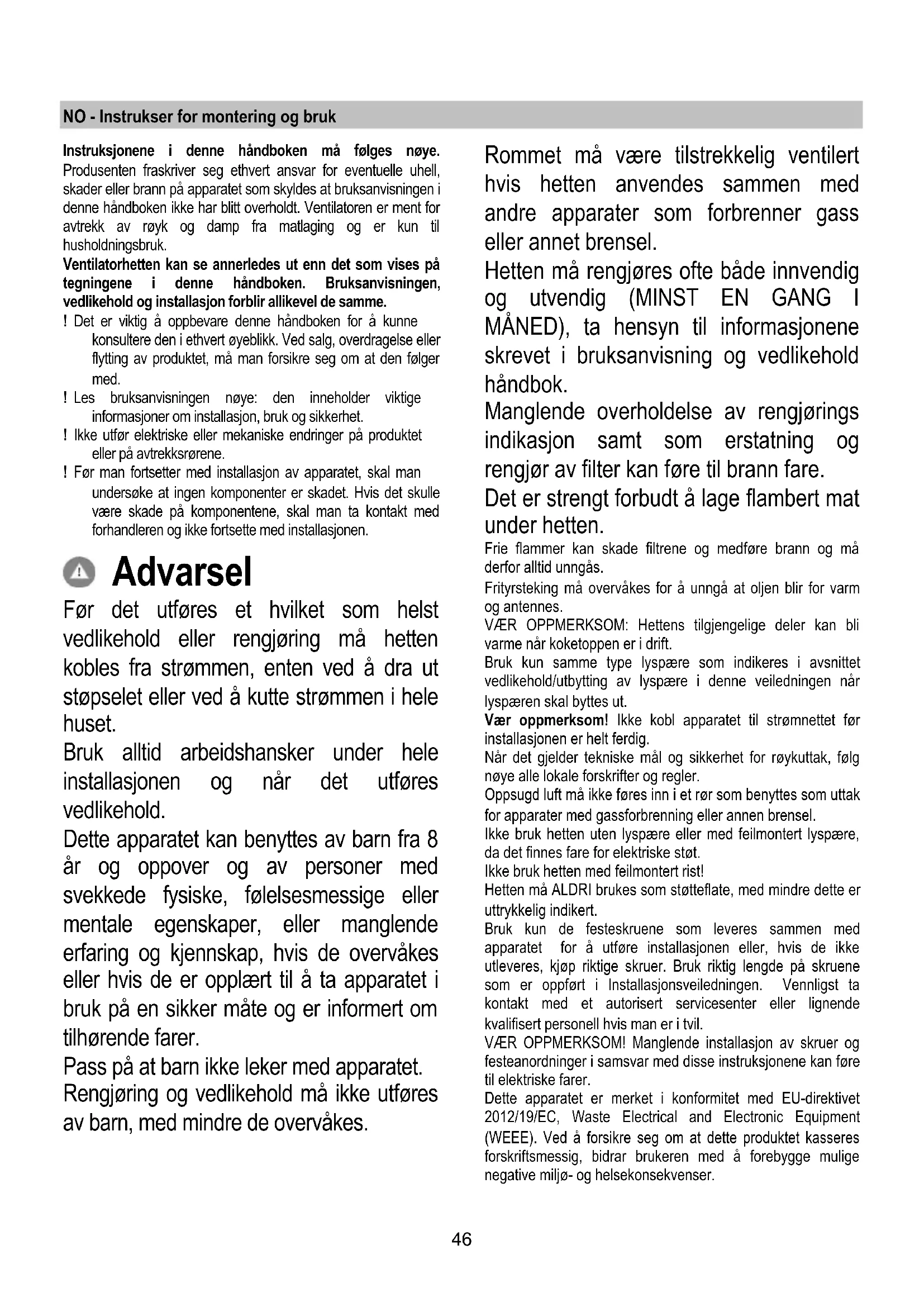

• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy. Bruksmåte Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk. Ventilatorhetten er laget for å brukes i filtrerende funksjon med indre resirkulering. Røyk og damp fra matlaging blir sugd opp av ventilatoren, filtrert og renset ved at de blåses ut gjennom fettfilteret / - filtrene og karbonfilteret / -filtrene som ventilatoren MÅ være utstyrt med. Når man installerer kjøkkenhetten med direkte avtrekk, er det nødvendig å fjerne gitteret for luftutløp, som er festet som på Fig.8.

Installasjon Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 65cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes. Elektrisk tilslutning Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. Merk! Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Merk! Strømledningen må skiftes ut av autorisert teknisk service eller av en elektriker. Montering Denne typen avtrekk skal festes i taket. Dette produktet er svært tungt. Flytting og installasjon av kjøkkenventilatoren må derfor utføres av to eller flere personer. Før man starter med installasjonen:

• Undersøk at størrelsen på apparatet du har kjøpt passer til installasjonsområdet.

• Kontroller at ikke noe løst, medfølgende utstyr (f.eks. skrueposer, garantisedler, osv.) har kommet inn i kjøkkenhetten under transport. Eventuelt skal det tas ut og oppbevares.

• Hvis det er mulig, skal man koble fra og ta vekk møblene under og rundt kjøkkenhettens installasjonsområde (vegg eller tak) for å få bedre tilgang. Ellers skal man beskytte møblene og alle delene som berøres av installasjonen så godt som mulig. Velg en flat overflate og dekk den med en beskyttelse som du kan sette kjøkkenhetten og medfølgende utstyr på.

• Kontroller også at det er en stikkontakt i nærheten av hettens installasjonsområde (som også er tilgjengelig når hetten er montert).

• Utfør alt nødvendig murarbeid (f.eks. installasjon av stikkontakt). Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt. Finn et referansepunkt i taket som nøyaktig tilsvarer midten på stedet hetten skal installeres (se fig. 1). Tegn deretter referansepunktene for hullene som skal bores i henhold til størrelsene som er vist på fig. 2. Bor hull i taket med et solid spiralbor med diameter på 8mm, og sett inn pluggene som følger med. Sett hetten mot taket, og sørg for den elektriske tilkoblingen.48 Åpne det rustfrie stålpanelet som sitter på nedersiden av hetten hvor de fire lysene er plassert. Panelet åpnes ved å trekke det ut på den siden risten for luftuttaket sitter (fig. 3). Hold panelet med hendene mens du åpner det. Etter at man har åpnet panelet, får man tilgang til fettfilteret, og etter å ha tatt vekk fettfilteret, ved hjelp av det bestemte håndtaket, får man tilgang til kullfilteret (fig. 4). Plasser kjøkkenhetten i fastslått posisjon, og fest den med de medleverte skruene, se fig 5. Sett kullfilteret på plass som vist på figur 6. Sett på plass fettfilteret du tok vekk tidligere, og lukk deretter stålpanelet. For å lukke panelet, er det nok å sette det vannrett, da vil det automatisk hektes på igjen.

Funksjon Fig. 7 Fjernkontroll for fjernstyring av kjøkkenhetter. Tekniske egenskaper - Strømforsyning med alkalisk batteri: 12V mod. 23° - Driftsfrekvens: 433.92 MHz - Maks forbruk: 25 mA - Driftstemperatur: -20°C +55°C Driftsbeskrivelse For å slå på eller av hetten, skal man trykke kun en gang på knappen: For å øke hastigheten opp til 4. hastighet (maks), skal man trykke på knappen: For å senke hastigheten ned til 2. hastighet, skal man trykke på knappen: For å gå fra en høyere hastighet ned til 1. hastighet, skal man trykke to ganger på knappen: For å slå på og av lysene, skal man trykke på knappen: For å stille inn timeren, skal man trykke på knappen: Første gang man slår den på, skal man holde lysknappen inntrykt i 5 sekunder.

Led-lyset mest mot høyre begynner å blinke (hvert 5. sekund). Hetten forblir påslått i den valgte hastigheten i 10 minutter, for deretter å slå seg automatisk av. Hvis man øker eller senker hastigheten mens timeren står på, vil timeren deaktiveres. Driftsmodus: Dersom det er installert to kjøkkenhetter med fjernkontroll i samme rom eller i umiddelbar nærhet, kan systemene påvirke hverandre da de har samme styringskode, derfor er det eventuelt nødvendig å endre koden på den ene fjernkontrollen. MERK: Batteriet må skiftes ut hvert år for å sikre at senderen fungerer optimalt: For å skifte ut batteriet, skal man ta vekk plastikkdekselet, fjerne det gamle batteriet og sette inn et nytt i riktig posisjon i forhold til polariteten som står angitt i fjernkontrollen. Brukte batterier skal kastes i egnede beholdere. Apparatet er utstyrt med en anordning som gjør at det slår seg automatisk av 4 driftstimer etter siste utførte operasjon. Lage ny styringskode: Fjernkontrollen leveres fra fabrikken med standard koder. Hvis man ønsker å lage nye koder, skal man gå frem på følgende måte: Hold knappene UP (+), STOP (0/1) og DOWN (-) inntrykt samtidig i 2 sekunder; Led-lysene vil slå seg på. Deretter skal man trykke på knappene UP (+) og DOWN (-); Led-lysene vil blinke 3 ganger for å vise at operasjonen er fullført. MERK: denne operasjonen sletter permanent den tidligere koden. Lære den nye styringskoden: Etter å ha endret fjernkontrollens styringskode, skal man gå frem på følgende måte for å lagre den nye koden i hettens elektroniske styreenhet: trykk på nødknappen (synlig etter å ha åpnet stålpanelet) to ganger etter hverandre, for først å slå av og deretter på strømmen igjen. Fra dette øyeblikket har man 15 sekunder på seg for å trykke på lysknappen "

for å sikre at hetten synkroniseres med den nye koden. Kassering av batteriene Batteriene må kasseres i henhold til nasjonale lover og forskrifter. De brukte batteriene må ikke kastes sammen med vanlig husholdningsavfall. Batteriene må kastes på en sikker måte. For videre informasjon om miljøbeskyttelse, resirkulering og kassering av batteriene, kan du kontakte kontoret for gjenvinning av avfall.49 Funksjonsfeil Hetten fungerer ikke Kontroller at:

• Den valgte viftehastigheten er tilstrekkelig for den tilstedeværende mengden av røyk og damp
