MANUALE UTENTE Cloud Five ELICA

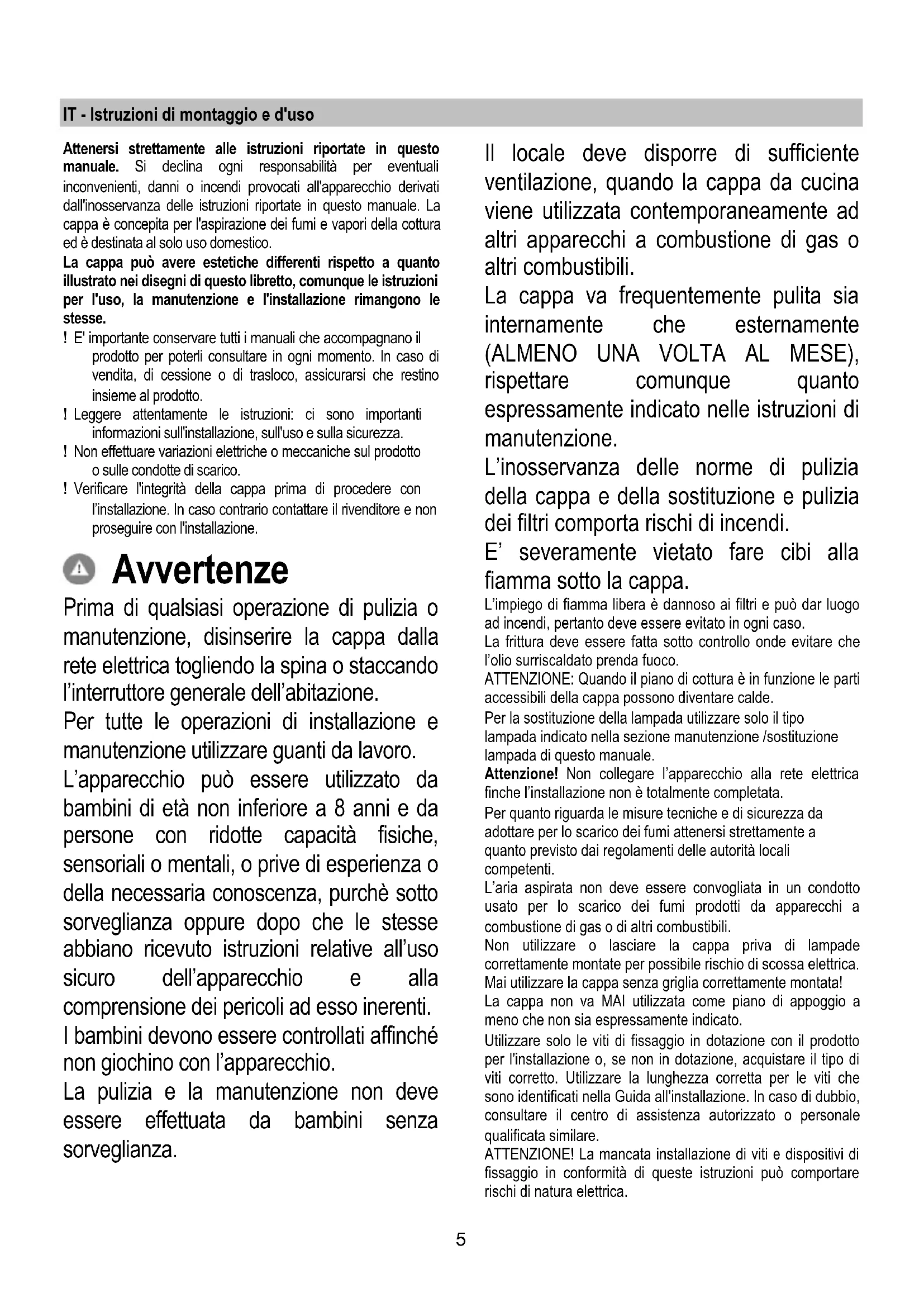

IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. ! E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione. Avvertenze Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati affinché non giochino con l’apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale. Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare. ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.6 Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Utilizzazione La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa è realizzata per essere utilizzata in versione filtrante a ricircolo interno. I fumi e vapori della cottura vengono aspirati all'interno della cappa, filtrati e depurati passando attraverso il/i filtro/i grassi e il/i filtro/i al carbone di cui DEVE essere fornita la cappa. In caso di installazione della cappa in versione aspirante, è necessario rimuovere la griglia di uscita aria,fissata come da Fig.8.

Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 65cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare. Montaggio Questo tipo di cappa deve essere fissata al soffitto. Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone. Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato.

• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l’area di installazione (parete o soffitto) della cappa in modo da avere una migliore accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.

• Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica.

• Eseguire tutti i lavori di muratura necessari (ad es.: installazione di una presa elettrica).7 La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. Individuare nel soffitto un riferimento rispetto al centro esatto di installazione della cappa (vedi fig. 1), tracciare quindi i riferimenti per le forature da effettuare secondo le quote indicate in fig. 2. Effettuare le forature nel soffitto solido utilizzando un punta elicoidale adeguata da diametro 8mm ed inserire i tasselli forniti in dotazione. Avvicinare la cappa al soffitto ed effettuare il collegamento elettrico. Aprire il pannello inox posto nel lato inferiore del prodotto, dove sono collocate le quattro lampade di illuminazione. L’apertura del pannello avviene tirandolo dal lato corrispondente alla griglia uscita aria. (fig. 3). Accompagnare il pannello con le mani durante l’apertura. A seguito dell’apertura pannello è possibile accedere al filtro antigrasso e dopo la rimozione del filtro antigrasso, agendo nell’apposita maniglia, è possibile raggiungere la sede del filtro carbone (fig. 4). Collocare la cappa nella posizione stabilita e fissarla mediante le viti in dotazione, vedi fig 5. Posizionare il filtro carbone nella sua sede come indicato in figura 6. Ripristinare il filtro antigrasso rimosso in precedenza quindi chiudere il pannello in acciaio. Per chiudere il pannello è sufficiente riportarlo in posizione orizzontale fino a quando avviene l’aggancio automaticamente della chiusura. Funzionamento Fig. 7 Radiocomando per il comando a distanza di cappe aspiranti. Caratteristiche tecniche - Alimentazione a pila alkalina: 12V mod 23° - Frequenza di lavoro: 433.92 MHz - Consumo max.: 25 mA - Temperatura d'esercizio: -20°C +55°C Descrizione di funzionamento Per accendere o spegnere la cappa premere una sola volta il tasto: Per aumentare la velocità fino alla 4a (max) premere il tasto: Per diminuire la velocità fino alla 2a premere il tasto: Per tornare alla 1a velocità da uno superiore premere due volte il tasto: Per accendere e spegnere le luci premere il tasto: Per impostare il temporizzatore premere il tasto: Alla prima accensione mantenere premuto il tasto luce per 5 secondi. Il led più a destra inizierà a lampeggiare (ogni 5 secondi), la cappa rimane accesa per un tempo di 10min alla velocità selezionata per poi spegnersi automaticamente. Aumentando o diminuendo la velocità mentre il temporizzatore è attivo, quest'ultimo viene disabilitato.

Modalità di funzionamento: Nel caso siano installati due sistemi cappa-radiocomando nello stesso locale o nelle immediate vicinanze, i sistemi, avendo lo stesso codice di trasmissione potrebbe essere influenzati quindi è necessario cambiare il codice di un solo radiocomando. ATT.: La batteria deve essere sostituita ogni anno per garantire la portata ottimale del trasmettitore: Per sostituire la batteria scarica rimuovere il coperchio di plastica, togliere la batteria in uso e inserirne una nuova rispettando la polarità indicata nel contenitore. La batteria usata deve essere smaltita negli appositi contenitori. Il prodotto è dotato di un dispositivo che permette lo spegnimento automatico dopo 4 ore di funzionamento dall'ultima operazione eseguita. Generazione di un nuovo codice di trasmissione: Il radiocomando viene fornito dalla fabbrica con dei codici predefiniti. Se si desidera una nuova generazione di codici occorre eseguire la seguente procedura: Premere contemporaneamente i tasti UP (+), STOP (0/1) e DOWN (-) in modo continuo per 2 secondi, nello stesso tempo si avrà l'accensione dei led, successivamente premere i tasti UP (+) e DOWN (-), 3 lampeggi dei led indicheranno che l'operazione è stata completata. ATT: questa operazione cancella in maniera definitiva i codici preesistenti.8 Apprendimento del nuovo codice di trasmissione: Dopo aver cambiato il codice di trasmissione nel radiocomando, occorre far apprendere alla centrale elettronica della cappa aspirante il nuovo codice nel seguente modo: premere il tasto d’emergenza (visibile dopo l’apertura del pannello inox) per due volte consecutive in modo da togliere alimentazione al prodotto e ripristinarla, da questo momento ci sono 15 secondi di tempo per premere il tasto luce "

per far si che la cappa si sincronizzi con il nuovo codice. Smaltimento delle batterie Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifiuti normali. Le batterie devono essere smaltite in modo sicuro. Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incaricati della raccolta differenziata. Anomalie di funzionamento La cappa non funziona Verificate che:

• Non vi sia un blackout di corrente

• Sia stata effettivamente selezionata una certa velocità.

• Il tasto rosso di reset posizionato sopra ai filtri all’interno della cappa, sia premuto. La cappa ha un rendimento scarso Verificate che:

• La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti
