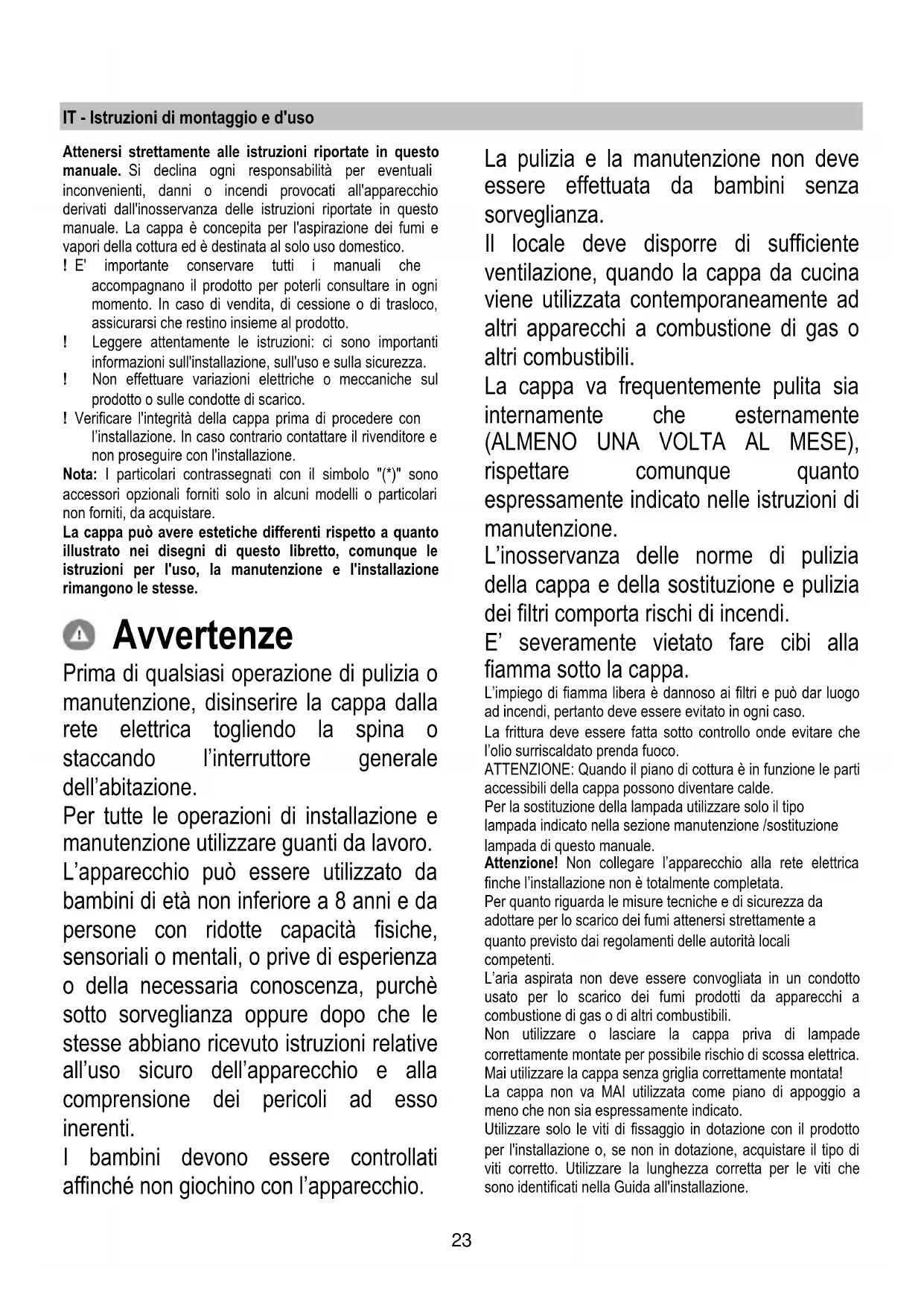

IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. ! E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. Avvertenze Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati affinché non giochino con l’apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale. Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.24 In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare. ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Utilizzazione La cappa è realizzata per essere utilizzata in versione filtrante a ricircolo interno. I fumi e vapori della cottura vengono aspirati all'interno della cappa, filtrati e depurati passando attraverso il/i filtro/i grassi e il/i filtro/i al carbone di cui DEVE essere fornita la cappa. Importante E' possibile acquistare un Kit per il funzionamento aspirante. In questo caso il filtro al carbone non deve essere installato. Inoltre l'utilizzo del kit aspirante potrebbe richiedere una installazione della cappa diversa da quanto illustrato in questo manuale perciò, prima di iniziare con l'installazione della cappa, acquistare il kit aspirante e consultare le istruzioni allegate al kit. Installazione L'installazione, sia elettrica che meccanica, deve essere eseguita da personale specializzato. La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quindi un interruttore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto), è dotato di conduttore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 16-17 ATTENZIONE! Fare particolare attenzione al posizionamento del cavo in eccesso, l'inosservanza di questa indicazione potrebbe provocare gravi danni all'apparecchio e/o lo shock elettrico dell'utilizzatore o dell'installatore. Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato. Montaggio Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato. Questo tipo di cappa deve essere fissata al soffitto. Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone. La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.25 Funzionamento La cappa dispone di un controllo posto sul bordo della cappa e può essere controllata anche con l’apposito telecomando (fornito solo su alcuni modelli). Pannello di controllo sulla cappa T1. Tasto di controllo della velocità (potenza) di aspirazione. Premere ripetutamente fino a selezionare la velocità desiderata tra: Velocità OFF – Led L1: spento Velocita 1 (aspirazione bassa) – Led L1: luce verde Il Led L2 lampeggia in verde se attivato lo spegnimento della cappa ritardato (solo con telecomando). Velocità 2 (aspirazione media) – Led L1: luce gialla Il Led L2 lampeggia in giallo se attivato lo spegnimento della cappa ritardato (solo con telecomando). Velocità 3 (aspirazione alta) – Led L1: luce celeste Il Led L2 lampeggia in celeste se attivato lo spegnimento della cappa ritardato (solo con telecomando). Velocità 4 (aspirazione intensiva) – Led L1: celeste pulsante Nota1: La velocità 4 ha una durata limitata di 5 min , dopodichè la cappa passa automaticamente alla velocità 2. T2. Tasto di controllo illuminazione (luce piano di cottura-luce ambiente) Premere brevemente per l’illuminazione del piano di cottura Premere e mantenere premuto più a lungo per accendere, spegnere e regolare l'intensità luce ambiente Nota: La luce ambiente è disponibile solo in alcuni modelli. Segnalazione saturazione filtro grassi - Led L1: luce rossa La segnalazione è visibile per un minuto circa dopo aver spento la cappa. Quando compare questa segnalazione eseguire la manutenzione del filtro grassi. Segnalazione saturazione filtro al carbone - Led L1: luce rossa lampeggiante La segnalazione è visibile per un minuto circa dopo aver spento la cappa. Quando compare questa segnalazione eseguire la manutenzione del filtro carbone. Disattivazione/Attivazione segnalazione saturazione filtro al carbone: Questa segnalazione è normalmente attivata, per disattivarla: a cappa spenta premere contemporaneamente i tasti T1 e T2 fino ad udire un segnale acustico (beep). Rilasciare entrambi i tasti e ripremere gli stessi tasti T1 e T2 brevemente. Il led L1 si illumina in rosso a luce fissa (segnalazione attiva) per poi iniziare a lampeggiare (segnalazione disattivata). Ripetere l’operazione se si desidera riattivare la segnalazione, il led L1 da rosso lampeggiante (segnalazione disattiva) si illumina a luce fissa (segnalazione attivata). Reset segnalazione saturazione filtri A cappa spenta premere contemporaneamente i tasti T1 e T2 per almeno 5 secondi, il led L1 smette di segnalare la saturazione. Ripetere l’operazione nel caso di segnalazione contemporanea di entrambi i filtri. Affiliazione telecomando L'avvenuta affiliazione del telecomando viene visualizzata con entrambi i LED accesi che mostrano in sequenza più colori.26 Funzionamento automatico (sensore), connessione con SNAP

Attenzione! Si raccomanda di procedere alla "Regolazione dei parametri per il Funzionamento automatico" (vedi paragrafo relativo) prima di utilizzare il funzionamento automatico e di collegare la cappa allo SNAP

Funzionamento automatico (sensore) La cappa si accenderà alla velocità più idonea in base ai fumi di cottura rilevati dal sensore di cui è dotata la cappa. Per attivare questa funzione: Premere brevemente i tasti T1 e T2 il LED L1 si illumina mostrando più colori, il LED L2 si illumina in bianco. Funzionamento automatico della cappa con SNAP

è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa. Per le ulteriori informazioni, consultare il manuale fornito con lo SNAP

Per attivare questa funzione: Premere contemporaneamente i tasti T1 e T2 il LED L1 si illumina mostrando più colori, il LED L2 si illumina in arancio.

Regolazione dei parametri per il Funzionamento automatico Nota: Tutte le operazioni di calibrazione, selezione, regolazione e collegamento logico sotto descritte sono possibili cappa spenta (OFF), e prevedono:

• Calibrazione della cappa (automatica o manuale).

• Selezione del tipo di piano di cottura (gas - induzione o elettrico)

• Collegamento logico tra cappa e SNAP

(se in possesso dello SNAP

Calibrazione del sensore Nota: La calibrazione dura per circa 5 minuti, i LED L1 e L2 lampeggiano in bianco. La calibrazione è necessaria per permettere al sensore di cui la cappa è dotata di lavorare correttamente e può essere: Automatica: ogni qualvolta la cappa viene ricollegata alla rete elettrica (ad es: con la prima installazione o dopo un blackout). Manuale: Da eseguire quando si nota un funzionamento insoddisfacente del Funzionamento automatico e va eseguita quando nella cucina persistono condizioni ambientali normali. Premere a lungo il tasto T1.

Selezione del piano di cottura (gas - induzione o elettrico) Premere contemporaneamente i tasti T1 e T2 fino ad udire un segnale acustico (beep) rilasciare i tasti e premere nuovamente (entro 5 secondi circa) il solo T2 per entrare nella modalità di scelta del piano di cottura. Con le successive pressioni sul tasto T2 si può perciò scegliere il piano di cottura desiderato secondo lo schema seguente: Led 2 arancio: Piano di cottura a gas Led2 blu: Piano di cottura a induzione Led 2 bianco: piano di cottura elettrico Il tasto prescelto rimane acceso ad indicare l'avvenuta selezione, dopo 10 secondi il tasto lampeggia brevemente ad indicare che la selezione eseguita è stata registrata. Collegamento logico tra cappa e SNAP

(se in possesso dello SNAP

Il collegamento tra cappa e SNAP

è automatico. non è necessario eseguire alcuna impostazione.27 Telecomando Attenzione! Alcune funzioni di questo telecomando sono attivabili solo con alcuni modelli di cappa.

Affiliazione telecomando

Premere a lungo T2 +T5 entro il primo minuto di alimentazione della cappa. L’avvenuta affiliazione sarà visibile sulla cappa. Descrizione delle funzioni del telecomando T1. Tasto OFF T2. Tasto ON/OFF e regolazione intensità luce ambiente T3. Tasto di controllo della velocità (potenza) di aspirazione: T4. Tasto ON/OFF luce piano di cottura T5. Tasto ON/OFF spegnimento della cappa ritardato T6. Tasto ON/OFF sensore. T7. Tasto reset segnalazione saturazione filtri. L3. Led spia di funzionamento del telecomando Nota: sfiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili. T1. Tasto OFF Premere per spegnere la cappa T2. Tasto ON/OFF e regolazione intensità luce ambiente Premere brevemente per accendere o spegnere la luce ambiente Premere più a lungo per regolarne l’intensità. Nota: la luce ambiente è disponibile solo in alcuni modelli. T3. Tasto di controllo della velocità (potenza) di aspirazione Sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per aumentare o diminuire la velocità di aspirazione. Il tasto è diviso in più settori, si può selezionare la velocità desiderata premendo direttamente nel settore corrispondente come segue: T3a: Velocita 1 (aspirazione bassa) T3b: Velocità 2 (aspirazione media) T3c: Velocità 3 (aspirazione alta) T3d: Velocità 4 (aspirazione intensiva) T4. Tasto ON/OFF luce piano di cottura Premere per accendere o spegnere la luce di illuminazione del piano di cottura. T5. Tasto spegnimento della cappa ritardato: Premere per programmare lo spegnimento ritardato della cappa in base alla velocità (potenza) di aspirazione attiva in quel momento: Velocita 1 (aspirazione bassa): 20 minuti Velocità 2 (aspirazione media): 15 minuti Velocità 3 (aspirazione alta): 10 minuti T6. Tasto ON/OFF sensore. Premere a lungo per attivare/disattivare la modalità con sensore la quale prevede la gestione dell’aspirazione in modo automatico. Nota: Il sensore è disponibile solo in alcuni modelli. T7. Tasto reset segnalazione saturazione filtri.28 Manutenzione del telecomando Pulizia del telecomando: Pulire il telecomando con un panno morbido ed una soluzione detergente neutra priva di sostanze abrasive Sostituzione della batteria:

• Aprire il vano della batteria.

• Sostituire le batterie esausta con 3 pile nuove da 1,5 V tipo AAA. Nell' inserire la nuova batteria rispettare le polarità indicate nel vano della batteria!

• Richiudere il vano della batteria.

Smaltimento delle batterie Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifiuti normali. Le batterie devono essere smaltite in modo sicuro. Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incaricati della raccolta differenziata.
