BRUKSANVISNING Interstellar ELICA

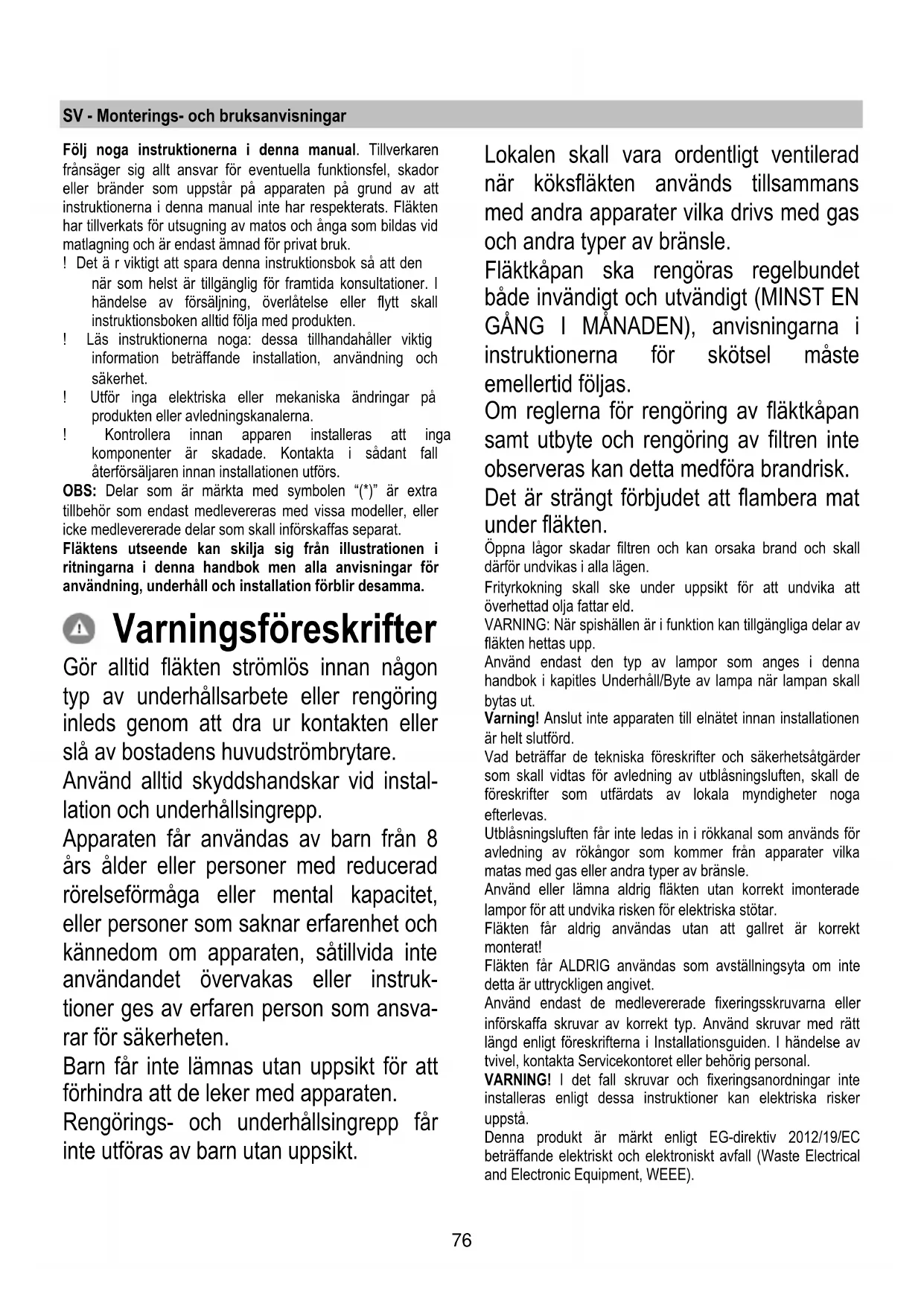

Για την αγορά του led που πρόκειται να αντικαταστήσετε απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης.76 SV - Monterings- och bruksanvisningar Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. ! Det ä r viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. ! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. ! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat. Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. Varningsföreskrifter Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Använd alltid skyddshandskar vid instal- lation och underhållsingrepp. Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruk- tioner ges av erfaren person som ansva- rar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. Det är strängt förbjudet att flambera mat under fläkten. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp. Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut. Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal. VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå. Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).77 Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet. Användning Fläkten har tillverkats för att användas som filterversion med intern återcirkulation. Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE vara utrustad. Viktigt En särskild utrustning för utsugningsfunktionen kan införskaffas. I detta fall skall kolfiltret inte installeras. I det fall utsugningsutrustningen används kan en installation som skiljer sig från den illustrerade i handboken visa sig nödvändig. Vänta därför med att installera fläkten, införskaffa utsugningsutrustningen och följ instruktionerna som levereras med utrustningen. Installation Såväl den elektriska som den mekaniska installationen skall utföras av kvalificerad personal Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida. Produkten är avsedd för direktanslutning och därför skall en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. VARNING! Detalj B (fixeringsbygel), är försedd med en ledning (gul-grön) som skall anslutas med hemmets elektriska jordanläggning. Fig. 16-17 VARNING! Vik särskild uppmärksamhet åt överflödig kabel, i det fall denna anvisning inte respekteras kan allvarliga skador uppstå på apparaten och/eller användaren eller installatören utsättas för elektrisk urladdning. Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker. Montering Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar. Denna typ av fläkt skall fixeras i taket. Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer. Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.78 Funktion Kåpan har en kontroll som sitter på kåpans kant och som även kan styras med den speciella fjärrkontrollen (medföljer endast vissa modeller) Kontrollpanel på kåpan

T1. Kontrollknapp för aspirationshastigheten (effekt). Tryck upprepade gånger för att välja önskad hastighet mellan: Hastighet AV – Lysdiod L1: släckt Hastighet 1 (låg aspiration) - Lysdiod L1: grönt ljus Lysdiod L2 blinkar grönt om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll). Hastighet 2 (medelaspiration) - Lysdiod L1: gult ljus Lysdiod L2 blinkar gult om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll). Hastighet 3 (hög aspiration) - Lysdiod L1: ljusblått ljus Lysdiod L2 blinkar ljusblått om den fördröjda avstängningen av kåpan är aktiverad (endast med fjärrkontroll). Hastighet 4 (intensiv aspiration) - Lysdiod L1: ljusblå knapp Anmärkning1: Hastighet 4 har en begränsad varaktighet på 5 minuter, efter detta går kåpan automatiskt över till hastighet 2. T2. Ljusknapp (belysning över spishäll-rum) Tryck kort för belysning av spishällen Tryck och håll intryckt en längre stund för att tända, släcka och reglera intensiteten på rumsbelysningen Anm.: Rumsbelysningen finns bara i några modeller. Signalering fettfiltrets mättnad - Lysdiod L1: rött ljus Signaleringen syns i cirka en minut efter att man har stängt av kåpan. Utför fettfiltrets underhåll när denna signalering visas. Signalering kolfiltrets mättnad - Lysdiod L1: rött blinkande ljus Signaleringen syns i cirka en minut efter att man har stängt av kåpan. Utför kolfiltrets underhåll när denna signalering visas. Inaktivering/Aktivering av signalering av kolfiltrets mättnad: Denna signalering är normalt aktiverad, för att inaktivera den: tryck samtidigt, med kåpan avstängd, på knapparna T1 och T2 tills du hör en ljudsignal (pip). Släpp båda knapparna och tryck återigen på samma knappar, T1 och T2, kort. Lysdiod L1 tänds med rött fast ljus (aktiv signalering) för att sedan börja att blinka (inaktiverad signalering). Upprepa momentet om du vill återaktivera signaleringen. Lysdioden L1 går från blinkande rött ljus (inaktiv signalering) till rött fast ljus (aktiverad signalering). Återställning av signalering filtrens mättnad. Tryck samtidigt, med kåpan avstängd, på knapparna T1 och T2 i minst 5 sekunder. Lysdioden L1 slutar att signalera mättnaden. Upprepa momentet vid samtidig signalering av båda filtren. Anslutning av fjärrkontroll Att anslutning till fjärrkontrollen har skett visas genom att båda lysdioderna är tända och visar flera färger i följd.79 Automatisk funktion (sensor), anslutning med SNAP

OBS! Det rekommenderas att gå till "Reglering av parametrarna för Automatisk funktion" (se avsett avsnitt) innan den automatiska funktionen används och koppla fläktkåpan till SNAP

Automatisk funktion (sensor) Fläkten slås på på den lämpligaste hastigheten baserat på det matos som detekteras av sensor S med vilken fläkten är utrustad. För att aktivera denna funktion: Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser vit. Automatisk funktion av fläkten med SNAP

är en extra aspirationsenhet som kan fungera tillsammans med fläkten. För ytterligare information, se manualen som levererats tillsammans med SNAP

För att aktivera denna funktion: Tryck samtidigt på knapparna T1 och T2. Lysdioden L1 tänds och visar flera färger. Lysdioden L2 lyser orange.

Reglering av parametrarna för Automatisk funktion Anmärkning: All verksamhet av kalibrering, val, reglering och logisk anslutning som beskrivs nedan är möjlig med avstängd fläkt (AV) och förutser:

• Kalibrering av fläkten (automatisk eller manuell).

• Logisk anslutning mellan fläkten och SNAP

Kalibrering av fläkten Anmärkning: Kalibreringen varar i cirka 5 minuter, lysdioderna L1 och L2 blinkar vitt. Kalibreringen är nödvändig för att göra det möjligt för sensorn med vilken fläkten är utrustad att arbeta korrekt och kan vara: Automatisk: Varje gång som fläkten återansluts till elnätet (t.ex.: den första installationen eller efter ett strömavbrott). Manuell: Ska utföras när man märker att den Automatiska funktionen inte fungerar tillfredsställande. Den ska utföras när det råder normala omgivningsförhållanden i köket. Tryck länge på knappen T1.

Val av spishäll Tryck samtidigt på knapparna T1 och T2 tills du hör en ljudsignal (pip). Släpp knapparna och tryck endast (inom cirka 5 sekunder) på T2 igen för att komma in i funktionsläget för val av spishäll. Med efterföljande tryck på knapp T2 kan man därför välja önskad spishäll enligt följande schema: Lysdiod 2 orange: Gashäll Lysdiod2 blå: Induktionshäll Lysdiod 2 vit: Elektrisk spishäll Den valda knappen förblir tänd för att indikera att valet har skett. Efter 10 sekunder blinkar knappen kort för att indikera att det utförda valet har registrerats. Logisk anslutning mellan fläkt och SNAP

Anslutningen mellan fläkt och SNAP

är automatisk. Det är inte nödvändigt att göra någon inställning.80 Fjärrkontroll Varning! En del av denna fjärrkontrolls funktioner kan endast aktiveras med vissa kåpmodeller.

Anslutning av fjärrkontroll: Tryck länge på T2 +T5 inom den första minuten av kåpans tillförsel. Den lyckade anslutningen kommer att synas på kåpan. Beskrivning av fjärrkontrollens funktioner T1. AV-knapp T2. Knapp ON/OFF och reglering av rumsbelysningens intensitet T3. Kontrollknapp för aspirationshastigheten (effekt): T4. PÅ/AV-knapp belysning av spishäll T5. PÅ/AV-knapp fördröjd avstängning av kåpan T6. PÅ/AV-knapp sensor. T7. Återställningsknapp för signalering av filtrens mättnad. L3. Lysdiod kontrollampa för fjärrkontrollens funktion Anmärkning: rör knapparna med ett lätt tryck för att välja de tillgängliga funktionerna. T1. AV-knapp Tryck för att stänga av kåpan T2. Knapp ON/OFF och reglering av rumsbelysningens intensitet Tryck kort för att tända och släcka rumsbelysningen Tryck en längre stund för att reglera intensiteten. Anm.: rumsbelysningen finns bara i några modeller. T3. Kontrollknapp för aspirationshastigheten (effekt) Rör knappen med start från vilken position som helst och utför en roterande rörelse medurs eller moturs för att öka eller minska aspirationshastigheten. Knappen är uppdelad i flera sektorer och man kan välja önskad hastighet genom att trycka direkt på motsvarande sektor såsom följer: T3a: Hastighet 1 (låg aspiration) T3b: Hastighet 2 (medelaspiration) T3c: Hastighet 3 (hög aspiration) T3d: Hastighet 4 (intensiv aspiration) T4. PÅ/AV-knapp ljus spishäll Tryck för att tända eller släcka spishällens belysning. T5. PÅ/AV-knapp fördröjd avstängning av kåpan. Tryck för att programmera fördröjd avstängning av kåpan baserad på den aspirationshastighet (effekt) som är aktiv i det ögonblicket: Hastighet 1 (låg aspiration): 20 minuter Hastighet 2 (medelaspiration): 15 minuter Hastighet 3 (hög aspiration) 10 minuter T6. PÅ/AV-knapp sensor. Tryck länge för att aktivera/inaktivera funktionssättet med sensor som innebär hantering av aspirationen på automatiskt sätt. Anmärkning: Sensorn finns endast tillgänglig hos några modeller. T7. Återställningsknapp för signalering av filtrens mättnad.81 Underhåll av fjärrkontrollen Rengöring av fjärrkontrollen: Rengör fjärrkontrollen med en mjuk trasa och ett milt rengöringsmedel utan slipverkan. Byte av batteri:

• Öppna batterifacket.

• Byt ut de förbrukade batterierna med 3 nya batterier på 1,5 V typ AAA. När du sätter in det nya batteriet ska du respektera den polaritet som anges i batterifacket!

Batteriåtervinning Återvinningen av batterierna skall ske i enlighet med alla i landet gällande lagar och bestämmelser. Kasta inte använda batterier med vanliga sopor. Batterierna skall återvinnas på ett kontrollerat och säkert sätt. För ytterligare information beträffande miljöskydd, återanvändning och återvinning av batterier, kontakta ifrågavarande myndighet med ansvar för sopsorteringen.
