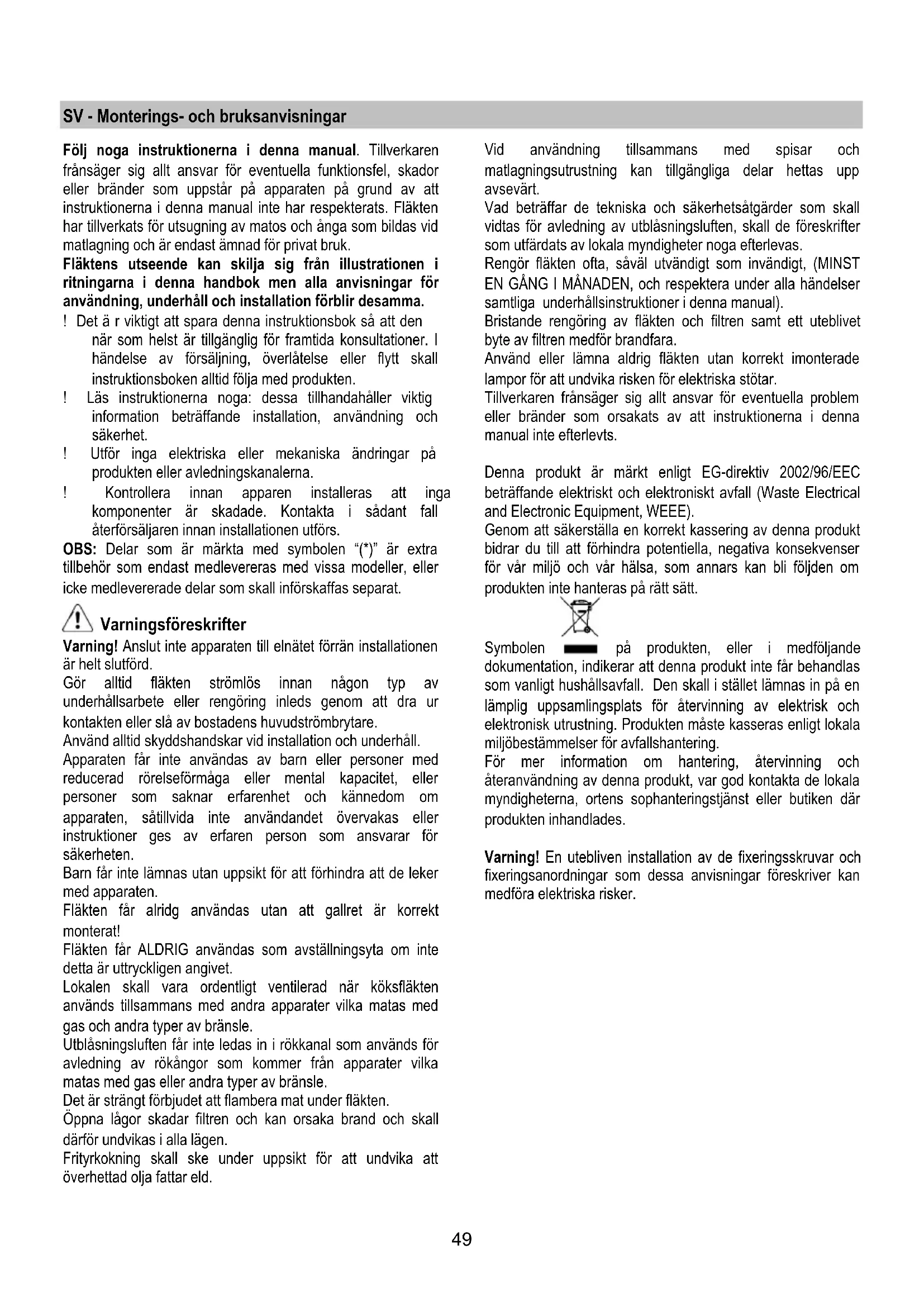

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler brander som uppstar pa apparaten grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i rittingarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlätelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.
! Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadant fallaterforsaljareninnaninstallationenutfors.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nàgon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten aller slá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte anvandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fãr alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksfläkten används tillsammans med andra apparater vilka matas med gas och andra typar av bränse.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen fran apparater vilka matas med gas aller andra typ er av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillganglia delar hettas upp avsevärt.

Vad beträffar de tekiska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, saväl utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem.
eller brnder som orsakats av att instruktionerna ienna
manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushållsavfall. Den skall stället lämnas in på en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordninger som dessa anvisningar foreskriver kan medfora elektriska risker.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

Avledningsroret skall ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även Near det ar horisontellt draget, alltid luta latt (cirka 10^ ) uppát, sä att luften latt kan ledas ut ur lokalen.

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i vöggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsfländen).

I det fall man anvander ror och utloppsoppninger i viggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhjning av bullernivan.

Vi avsager oss)darfornl ansvar gallande denna typ av problem.

! Använd att sä kört rör som möjigt.
! Röret skall vara sa rakt som möjlicht (högsta tillatna vinkel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som möjigt.
! Roret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skull anslutas till en fristende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis aller kombinerad gashall.

Om spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret), aller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fulkomlig frankoppling fran natet i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vart teknska servicekontor i det kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lämpiga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall anvandas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.
• Om det ar möjigt skall mobler under och intill fläktens installationsområde kopplas ur och avlågsnas i syftek att öka atkomligeheten till taket/väggen där fläkten skall installereras. I annat fall skall mobler och delar i området intill installationsplatsen sö langt det ar möjigt skyddas. Välj en plan yta och tack den med ett skyddande overdrag där fläkten och medlevererade delar löggs upp.
• Kontrollera också att sett elektriskt uttag finns i narheten av fluktens installationsplats (på tillganglig plats även nar fluktken År monterad) och att det går att ansluta fluktken till en anordning som leder ut roken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning for avledningsrörets passage).

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggar/tak. Det ar under alla handelser nödvändigt att rädfräga en kvalificerad fackman for att Förvissa sig om att materialen ar lämpade for den aktuella typen av vagg/tak. Väggen/taket skall vara tillräckligt halffast for attbara upp fläktens vikt.

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

1 = PÅ/AV - Öka hastigheten
2 = Ljus PÁ/AV
3 = Val av önskad Funktion
4 = Installninger/reglering av fonctionen som anvands

5 = Displayen visar:

a - lista med tillgangliga funktioner
b - indkator for den Funktion som fur narvarande anvands
c - indkator for den hastiget som anvands
d - klocka / uppgifter om den Funktion som anecdotes
e - fettfiltrets mattnad
e - mattnad anti-lukt kolfilter

Tillgangligafunktioner

HASTIGHET

Tändning/Oka hastigheten

• tryk på knapp 1 for att starta kapan
• tryck på knapp 1 für att flytta till nästa hastighet, ända tills kapan stangs

Sugets hastighet visas pa displayen (c) pa foljande satt:

1^ hastighet

prestanda 40% ***

2^ hastighet

prestanda 60% ***

3^ hastighet

prestanda 80 % ***

hastighet

prestanda 100% ***

AV

*** procentsatsen som visas på displayen*hänvisar till prestandans angivna värde

Den intensiva hastigheten ar tidsinstalld pa 10 minuter;tryck pa knapp 1 for att stoppa tidsinstallningen och stanga kapan.

OBS= hastigheten kan ökas automatisk under användning, detta für att kontrollen är utrustad med att system som skyddar displayen i handelse av overhettning.

KLOCKA

For att stalla in klockan:

• tryck på knapp 3 für att flytta markören (b) till position "KLOCKA"
  -tryck på knapp 4 für att komma till klockans inställningsläge
• hãll knapp 4 nedtryckt:
  for varje sekund av tryck forlangs tiden med en minut
• överskrids 10 sekunder, fändigts tiden med 10 minuter für varje sekund av följande tryck

For att lagra den installda tiden:

-tryckpáknapp3

TIMER

Funktion stoppur

• tryck på knapp 3 für att flytta markören (b) till position
  "TIMER"
• tryck på knapp 4 für att komma till timerns inställningsläge
• För att aktivera stoppuret:tryck samtidigt på knapp 3 och 4,i5 sekunder
• För att stanna stoppuret: tryck samtidigt på knapp 3 och 4, i 5 sekunder

OBS= after 60 minute stannar stoppuret automatiskt

Funktion "Nedraknning"

• tryck på knapp 3 für att flytta markören (b) till position

"TIMER"

-tryckpáknapp4forattkommattimernsinställningslauge

For att ställa in timerns "Nedrakning":

• hãll knapp 4 nedtryckt:

for varje sekund av tryck forlangs timerns klocka med en minut
- overskrids 10 sekunder, frolangs timerns klocka med 5 minuter for varje sekund av foljande tryck

For att lagra timerns "Nedrakning":

tryck pa knapp 3

Timerns indicator (b) börjar att lysa for att visa att

"Nedrakningen" har börjat

När "Nedrakningen"kommen till "0:00" stängs motorn av

OBS = für att ställa in en ny tid på timern mäste du Åter trycka på knapp 4ända tills indikatorn "0:00" Åter visas på displayen

OBS = timerns nedrakning kan maximalställas in pá 60

minute

FETTFILTER

Visa den procentuella användingen:

• tryk på knapp 3 for att flytta markören (b) till position

"FETTFILTER"

• tryck på knapp 4 für att visa den procentuella användningen av fettfiltret

Signalering reset fettfilter

Signalering av fetfiltret sker after 40 timmars användning och visas på displayen med ordet "RESET"(e) i motsvarighet till Funktionen "FETTFILTER"

När en sädan signalering visas ar det nödvändigt att rengörantifett filtrt.

After underhallet:

• tryck på knapp 3 für att flytta markören (b) till position

"FETTFILTER

• tryck på knapp 4, i 5 sekunder, for att inaktivera signaleringen och starta om beräkningen av fettfiltrets procentuella effektivitet.

LUKTFILTER

Visa den procentuella användingen:

• tryk på knapp 3 für att flytta markören (b) till position
  "LUKTFILTER"
• tryck på knapp 4 für att visa den procentuella användningen av anti-lukt kolfilter

Signalering reset anti-lukt kolfilter

Signalering av anti-lukt kolfilter sker after 160 timmars användning och visas på displayen med ordet "RESET"(e) i motsvarighet till fonctionen "LUKTFILTER"

När en sädan signalering visas är det nödvändigt att rengöräller byta ut anti-lukt kolfilter (enligt den modell som du har i din Ågo)

Efter underhallet:

• tryck på knapp 3 für att flytta markören (b) till position
  "LUKTFILTER"
• tryck på knapp 4, i 5 sekunder, für att inaktivera signaleringen och starta om beräkningen av anti-lukt kolfiltrets procentuella effektivitet.

Underhäll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhällarsbete eller rengöring inleds genom att slå ifràn bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, saväl invändigt som utvändigt (atminstone med samma underhállsinterval som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominnehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ darüber ovanstäende instruktioner noga.

Fettfilter

Fig. 12-33

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i帽子en (eller nar indikatorn for filtres mattning - om sadan finns pa er modell - anger att detta ar nodvandigt), med ett milt rengoringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på nagot sätt paverkar filtrets uppsningsformåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 32

Kolfiltret fangar upp obehagiga odörer som uppstär i samband med matlagningen.

Det finns två typer av aktiva kolfilter:

• Aktiva kolfilter som kan rengöras.
• Aktiva kolfilter som INTE kan rengöras.

Aktivt kolfilter som kan rengöras

Kofiltret kan tvattas varannan manad med varmt vatten och ett lampligt rengöringsmedel, aller i diskmaskin med 65^ (om filtret diskas i diskmaskin skull ett fullstandigt program korasutan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ungen med 100^ i 10 minutes.

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

Montering

Haka Först fast det aktiva kolfiltret baktill på fläktens metallflik och)darefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i flakten 90^ .

Byte av Lampor

Fläkten är utrustad med ett belysningsystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och möjiggör en energibesparing på 90% .
