Снять угольный фильтр, поворачивая на 90° рукоятки, которые фиксируют его с вытяжкой. Замена ламп Вытяжка оборудована освещением на светодиодах LED. Светодиоды обеспечивают оптимальное освещение, их срок службы в 10 раз превышает срок работы традиционных лампочек, и позволяют экономить 90% электроэнергии. Для замены светодиодов обращаться в службу технического обслуживания.101 UK - Інструкція з монтажу і експлуатації Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічному обслуговування та експлуатації залишаются без змін. ! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду , переконатися в тому щоб інструкції були разом з виробом. ! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та

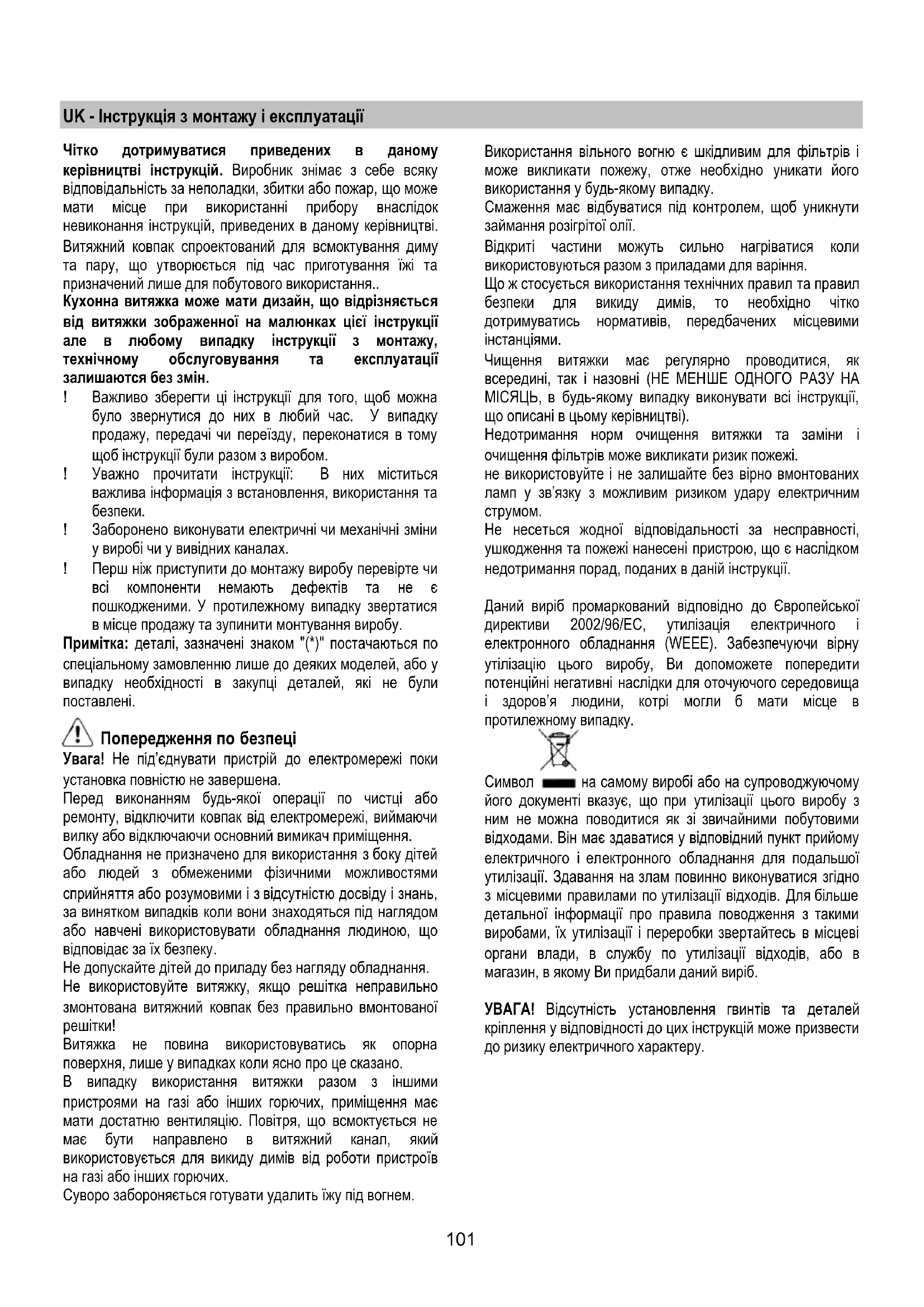

! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. ! Перш ніж приступити до монтажу виробу перевірте чи всі компоненти немають дефектів та не є пошкодженими. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу. Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені. Попередження по безпеці Увага! Не під’єднувати пристрій до електромережі поки установка повністю не завершена. Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку. Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

лише у випадках коли ясно про це сказано. В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих. Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку. Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії. Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння. Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями. Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві). Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі. не використовуйте і не залишайте без вірно вмонтованих ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції. Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. УВАГА! Відсутність установлення гвинтів та деталей кріплення у відповідності до цих інструкцій може призвести до ризику електричного характеру.102 Використання Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Режим відводу Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця. Увага! Вивідна труба не постачається і тому необхідно її придбати окремо. В горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°) так щоб можна було швидше виводити повітря

Якщо витяжний ковпак має вугільні фільтри, то їх треба

Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

знімаємо з себе всяку відповідальність по вищесказаному.! Використати якомога короткий витяжний канал. ! Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникати різких змін площі перерізу витяжного каналу. ! Використовувати канал з якомога гладенькою

! Матеріал витяжного каналу має відповідати нормативам. Режим рециркуляції Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під’єднані до зовнішньої витяжної установки (не входить в поставку). Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно. Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і

• Якщо можливо, від’єднайте і відсуньте кухонні меблі, що знаходяться під ковпаком і навкруги зони його інсталяції, для забезпечення більш вільного доступу до стелі/стін де ковпак буде прикріплений. Якщо

неможливо якомога ретельніше захистіть меблі і інші предмети на час монтування. Виберіть рівну поверхню, накрийте її захисним покриттям і розмістіть на ній ковпак і деталі для кріплення.

• Також перевірте щоб поряд із зоною монтажу ковпака (в зоні, доступній також після монтажу ковпака) знаходилася мережева резетка і отвір для димоходу

який виводить дим на вулицю (лише в режимі

• Виконати всі необхідні роботи (наприклад: встановлення мережевої резетки і/або виконання отвору для димової труби). В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.103 Функціонування Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування

1 = ВВІМКН/ВИМКН – Підвищення швидкості 2 = ВВІМКН/ВИМКН Освітлення 3 = Вибір бажаної функції 4 = Настройки/Установка настройок використовуваної

5 = На дисплеї відображаються: a – перелік доступних функцій b – індикатор функції, що використовується в цей момент c – індикатор швидкості, що використовується в цей момент d – годинник /дані щодо функції, що використовується в цей

e – насичення протижирового фільтру f – насичення вугільного дезодоруючого фільтру Доступні функції

Вмикання/Підвищення швидкості: - щоб увімкнути витяжку, натиснути на кнопку 1 - щоб переходити на швидкість вищого рівня, слід послідовно натискати на кнопку 1, аж до вимикання витяжки Швидкість аспірації відображається на дисплеї (c) наступним

інтенсивності роботи 40%

інтенсивності роботи 60%

інтенсивності роботи 80%

інтенсивності роботи 100%

*** процентне відношення, що зазначається на дисплеї, надається у порівнянні з індикативним значенням експлуатаційних характеристик Робота на підвищеній швидкості обмежена в часі і триває 10 хвилин; щоб вимкнути режим підвищеної швидкості або вимкнути витяжку, слід натиснути кнопку на 1. NB= під час роботи швидкість може підвищуватися автоматично; це пов'язано з тим, що система управління захищає дисплей від перегрівання.

Для настройки годинника: - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ГОДИННИК" (“CLOCK”) - натиснути на кнопку 4, щоб увійти в режим настройки

- утримувати кнопку 4 в натисненому положенні:

• кожна секунда утримання кнопки в натисненому положенні відповідає одній хвилині настройок часу

• після завершення перших 10 секунд кожна секунда

кнопки в натисненому положенні відповідає 10 хвилинам настройок часу Для збереження настройок годинника: - натиснути на кнопку 3

Функція хронометра - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ТАЙМЕР" (“TIMER”) - натиснути на кнопку 4, щоб увійти в режим настройки

- для активації хронометра: натискати одночасно на кнопки 3 та 4 на протязі 5 секунд - для вимикання хронометра: натискати одночасно на кнопки 3 та 4 на протязі 5 секунд NB= через 60 хвилин хронометр вимикається автоматично Функція "Зворотнього відліку" - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ТАЙМЕР" (“TIMER”) - натиснути на кнопку 4, щоб увійти в режим настройки

Для настройки таймеру на режим "Зворотнього

- утримувати кнопку 4 в натисненому положенні:

• кожна секунда утримання кнопки в натисненому

відповідає одній хвилині настройок таймеру

• після завершення перших 10 секунд кожна секунда утримання кнопки в натисненому положенні відповідає 5 хвилинам настройок таймеру104 Для збереження настройок таймеру в режимі "Зворотнього відліку" - натиснути на кнопку 3 Індикатор (b) у положенні "Таймер" почне блимати, щоб відобразити початок зворотнього відліку Коли режим "Зворотнього відліку" дійде до “0:00”, двигун

NB = що ввести нові настройки таймеру, слід знову натиснути на кнопку 4, щоб на дисплеї з'явилося зображення “0:00” NB = максимальний проміжок часу для настройок зворотнього відліку складає 60 хвилин

ПРОТИЖИРОВИЙ ФІЛЬТР Відображення процентної ефективності роботи: - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ПРОТИЖИРОВИЙ ФІЛЬТР" (“GREASE FILTER”) - натиснути на кнопку 4, щоб відобразити процентну ефективність роботи протижирового фільтру Сигнал перезапуску (reset) протижирового фільтру Сигнал протижирового фільтру подається після 40 годин роботи і відображається на дисплеї за допомогою напису “RESET” (e) поряд з функцією "ПРОТИЖИРОВИЙ ФІЛЬТР

(“GREASE FILTER”) Якщо з'являється цей напис, слід вимити протижировий

Після виконання технічного обслуговування: - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ПРОТИЖИРОВИЙ ФІЛЬТР" (“GREASE FILTER”) - натиснути на кнопку 4, утримувати її в натисненому положенні на протязі 5 секунд, щоб дезактивувати сигнал використання фільтра і розпочати знову відображення процентної ефективності роботи протижирового

ДЕЗОДОРУЮЧИЙ ФІЛЬТР Відображення процентної ефективності роботи: - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ДЕЗОДОРУЮЧИЙ ФІЛЬТР" (“ODOUR FILTER”) - натиснути на кнопку 4, щоб відобразити процентну ефективність роботи дезодоруючого фільтру Сигнал перезапуску (reset) вугільного дезодоруючого

Сигнал вугільного дезодоруючого фільтру подається після 160 годин роботи і відображається на дисплеї за допомогою напису “RESET” (e) поряд з функцією " ДЕЗОДОРУЮЧИЙ ФІЛЬТР" (“ODOUR FILTER”) Якщо з'являється цей напис, слід вимити або замінити вугільний дозодоруючий фільтр ( в залежності від моделі). Після виконання технічного обслуговування: - натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ДЕЗОДОРУЮЧИЙ ФІЛЬТР" (“ODOUR FILTER”) - натиснути на кнопку 4, утримувати її в натисненому положенні на протязі 5 секунд, щоб дезактивувати сигнал використання фільтра і розпочати знову відображення процентної ефективності роботи вугільного дезодоруючого

Увага! Перед будь-якою операцією чистки чи обслуговування, від’єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом. Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень. Фільтр затримки жирів Мал. 12-33 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститися один раз в місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючій машині при низькій температурі і короткому циклі. При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру,проте його фільтруючі характеристики залишаються незмінними. Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру. Вугільний фільтр (тільки в режимі рециркуляції) Мал. 32 Вбирає неприємні запахи кухні. Вугільний фільтр може бути одним із цих типів:

• Вугільний фільтр, що підлягає миттю.

• Вугільний фільтр, що НЕ підлягає миттю. Вугільний фільтр, підлягає миттю Вугільний фільтр можна мити кожні два місяці в теплій воді відповідними миючими засобами, або в посудомийній машині при 65°C (в останньому випадку виконати

цикл миття без посуди всередині посудомийної машини). Обережно, щоб не пошкодити фільтр, злити надлишкову воду, потім вийняти з пластмасової рами подушку і потримати її в печі протягом 10 хв. при температурі 100° С для забезпечення повного осушення. Заміняти подушку кожні 3 роки і кожного разу, коли полотно виявиться пошкодженим.105 Вугільний фільтр, НЕ підлягає миттю Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню. Встановлення Підвісити вугільний фільтр спочатку задньою стороною на металевий язичок ковпака, потім передню частину закріпити двома ручками.
