РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Glass Plus Flat ELICA

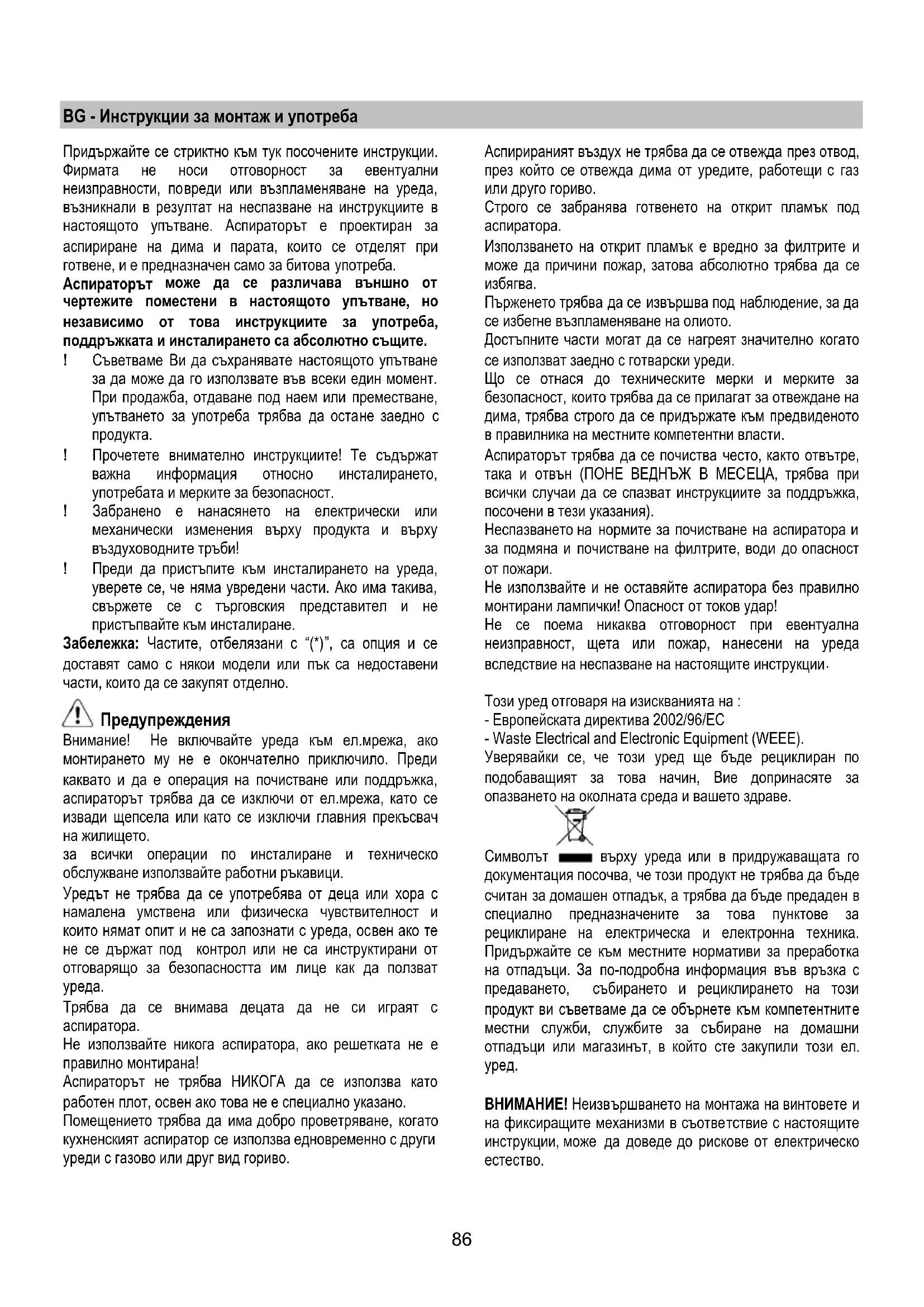

! Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност. ! Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби! ! Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има

свържете се с търговския представител и не пристъпвайте към инсталиране. Забележка: Частите, отбелязани с “(*)”, са опция и се доставят само с някои модели или пък са недоставени части, които да се закупят отделно. Предупреждения Внимание! Не включвайте уреда към ел.мрежа, ако монтирането му не е окончателно приключило. Преди каквато и да е операция на почистване или поддръжка, аспираторът трябва да се изключи от ел.мрежа, като се извади щепсела или като се изключи главния прекъсвач на жилището. за всички операции по инсталиране и техническо обслужване използвайте работни ръкавици. Уредът не трябва да се употребява от деца или хора с намалена умствена или физическа чувствителност и които нямат опит и не са запознати с уреда, освен ако те не се държат под контрол или не са инструктирани от отговарящо за безопасността им лице как да

Трябва да се внимава децата да не си играят с аспиратора. Не използвайте никога аспиратора, ако решетката не е правилно монтирана! Аспираторът не трябва НИКОГА да се използва като работен плот, освен ако това не е специално указано. Помещението трябва да има добро проветряване, когато кухненският аспиратор се използва едновременно с други уреди с газово или друг вид гориво. Аспирираният въздух не трябва да се отвежда през отвод, през който се отвежда дима от уредите, работещи с газ или друго гориво. Строго се забранява готвенето на открит пламък под аспиратора. Използването на открит пламък е вредно за филтрите и може да причини пожар, затова абсолютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да се избегне възпламеняване на олиото. Достъпните части могат да се нагреят значително когато се използват заедно с готварски уреди. Що се отнася до техническите мерки и мерките за безопасност, които трябва да се прилагат за отвеждане на дима, трябва строго да се придържате към предвиденото в правилника на местните компетентни власти. Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при всички случаи да се спазват инструкциите за поддръжка, посочени в тези указания). Неспазването на нормите за почистване на аспиратора и за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно монтирани лампички! Опасност от токов удар! Не се поема никаква отговорност при евентуална неизправност, щета или пожар, нанесени на уреда вследствие на неспазване на настоящите инструкции

Този уред отговаря на изискванията на : - Европейската директива 2002/96/ЕС - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

ВНИМАНИЕ! Неизвършването на монтажа на винтовете и на фиксиращите механизми в съответствие с настоящите инструкции, може да доведе до рискове от електрическо естество.87

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира. Аспирираща версия Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен. Внимание! Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. В хоризонталната част тръбата трябва да бъде леко извита нагоре (около 10°) за да улесни отвеждането на въздуха навън. Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха. Свързването към въздуховодни тръби и отвори с

малък диаметър намалява капацитета на аспириране и увеличава значително шума по време на работа. В тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! ! Използвайте тръби с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва да отговаря на нормите в сила. Филтрираща версия Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен. Моделите без аспириращ мотор са предназначени за работа само във вариант на аспирираща версия и трябва да бъдат свързани към периферно аспириращо звено, което се закупува отделно. Инструкциите за свързване се доставят заедно с периферното аспириращо звено.

Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочено по- голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране. Внимание! Преди да свържете отново аспиратора към

и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва. Аспираторът е снабден със специален кабел за захранване; в случай, че кабелът бъде увреден обърнете се към гаранционния сервиз за да получите нов.

Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това проследете операциите в съответния параграф. Монтирайте филтрите отново

в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете.

• Ако е възможно разглобете и преместете мебелите, които се намират в непосредствена близост до мястото, където възнамерявате да монтирате аспиратора. По този начин ще имате по-добър достъп до тавана или стената, където ще бъде инсталиран. В противен случай, внимавайте да не увредите по време на монтажа мебелите и всички останали предмети. Изберете равна повърхност и покрийте с подходящо платно, върху което да поставите аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където възнамерявате да монтирате аспиратора има лесно достъпен контакт и също така, че е възможно да се свърже с отдушник (само за аспириращите версии).

• Изпълнете всички необходими операции, например

монтирайте ел. контакт и/или направете отвор за прокарване на изходната тръба. Аспираторът е снабден с дюбели за фиксиране подходящи за по- голямата част от стените и таваните.88 При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на натоварването.

Начин на употреба Ако при готвене се отделя много пара, преминете на максимален режим на работа. Препоръчително е да включите аспиратора 5 минути преди да започнете да готвите и да го оставите да работи още 15 минути след като приключите.

1 = ON/OFF – Увеличение на скоростта 2 = ON/OFF Светлини 3 = Избор на желаната функция 4 = Настройки/Регулиране на използваната функция 5 = Екранът показва: a – списък на наличните функции b – индикатор на използваната понастоящем функция c – индикатор на използваната скорост d – часовник / данни за използваната функция e – насищане на филтъра срещу мазнини f – насищане на карбонния филтър против миризми

Налични функции SPEED Включване/Увеличаване скорост: - натиснете бутон 1, за да включите аспиратора - натиснете бутон 1, за да преминете на следващите скорости, до изключване на аспиратора Скоростта на аспирация се показва на екрана (с) по следния начин:

1-ва скорост ефективност 40% ***

2-ра скорост ефективност 60% ***

3-та скорост ефективност 80% ***

OFF ***показаният на екрана процент се отнася до ориентировъчната стойност на ефективност Таймерът за интензивната скорост е настроен на 10 минути ; за да прекъснете таймера и да изключите аспиратора, натиснете бутон 1. Забележка= скоростта би могла да се увеличи автоматично по време на използване, защото управлението е снабдено със система, която предпазва екрана в случай на прегрявания.

CLOCK (ЧАСОВНИК) За да настроите часовника: - натиснете бутон 3 до преместване на индикатора(b) върху функция “CLOCK” - натиснете бутон 4, за да влезете в настройката за регулиране на часовника - задръжте натиснат бутон 4:

• всяка секунда натискане увеличава времето с една

• след достигане на 10 секунди, при всяка следваща секунда натискане часът се увеличава с 10 минути За да запаметите настроения час: - натиснете бутон 3

TIMER (ТАЙМЕР) Функция Хронометър - натиснете бутон 3, докато преместите индикатора(b) върху функция “ТАЙМЕР” - натиснете бутон 4, за да влезете в настройката за регулиране на таймера - за да активирате хронометъра : натиснете едновременно бутон 3 и бутон 4, за 5 секунди - за да спрете хронометъра : натиснете едновременно бутон 3 и бутон 4, за 5 секунди Забележка= след 60 минути хронометърът се спира автоматично Функция “Countdown” (Обратно броене) - натиснете бутон 3 до преместване на индикатора(b) върху функция “ТАЙМЕР” - натиснете бутон 4 за влизане в настройката за регулиране на таймера За да настроите таймера на обратното броене “Countdown”: - задръжте натиснат бутон 4:

• всяка секунда натискане увеличава

таймера с една минута

• след достигане на 10 секунди, при всяка следваща секунда натискане часът на таймера се увеличава с 5 минути89 За да настроите таймера на обратното броене “Countdown” - натиснете бутон 3 Индикаторът (b) Таймер започва да мига, за да покаже началото на обратното броене Когато обратното броене стигне до “0:00”, двигателят се изключва Забележка = за да настроите новия час на таймера, е необходимо отново да натиснете бутон 4 до повторната поява върху екрана на “0:00” Забележка = максималното време, на което може да се настрои обратното броене, е 60 минути

GREASE FILTER (ФИЛТЪР ЗА МАЗНИНИ) Показване на процента използване: - натиснете бутон 3 до преместване на индикатора(b) върху функция “ФИЛТЪР ЗА МАЗНИНИ” - натиснете бутон 4, за да видите процента използване на филтъра за мазнини Сигнализиране на reset (нулиране) на филтъра за

Сигнал за филтъра за мазнини се подава след 40 часа използване и се показва от екрана с надпис “RESET”(e) при функция “ФИЛТЪР ЗА МАЗНИНИ” Когато се появи такъв сигнал, филтърът против мазнини трябва да бъде промит. След извършване на поддръжката: - натиснете бутон 3 до преместване на индикатора(b) върху функция “ФИЛТЪР ЗА МАЗНИНИ” - натиснете бутон 4 за 5 секунди, за да деактивирате сигнала и пуснете отново процентното

ефективността на филтъра против мазнини.

ODOUR FILTER (ФИЛТЪР ПРОТИВ МИРИЗМИ) Показване на процента използване: - натиснете бутон 3 до преместване на индикатора(b) върху функция “ФИЛТЪР ПРОТИВ МИРИЗМИ” - натиснете бутон 4, за да видите процента използване на карбонния филтър против миризми Сигнал за нулиране на карбонния филтър против

Сигналът на карбонния филтър против миризми се подава след 160 часа използване и се посочва от екрана с надпис “RESET”(f) при функция “ФИЛТЪР ПРОТИВ МИРИЗМИ” Когато този сигнал се появи, карбонният филтър срещу миризми трябва да бъде промит или сменен (в зависимост от модела, който притежавате) След извършване на поддръжката: - натиснете бутон 3 до преместване на индикатора(b) върху функция “ФИЛТЪР ПРОТИВ МИРИЗМИ”

натиснете бутон 4 за 5 секунди,, за да деактивирате сигнала и пуснете отново процентното броене на ефективността на карбонния филтър против миризми.

Внимание! Преди каквато и да е операция свързана с почистване или поддръжка изключете аспиратора от ел.мрежата, като извадите щепсела или изключите главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне толкова на често колкото почиствате филтрите), както отвътре така и отвън. Използвайте навлажнена кърпа и неутрални течни почистващи препарати. Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт ! Внимание! Неспазването на нормите за почистване на аспиратора и за подмяна на филтрите води до рискове от пожар. Спазвайте строго посочените инструкции! Не се поема никаква отговорност за евентуални щети нанесени по мотора и пожари, възникнали следствие на неправилна поддръжка или неспазване на настоящите инструкции. Филтър за мазнини Фиг. 12-33 Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът за пренасищане на филтрите го показва (разбира се в случай, че моделът, който сте закупили е снабден с такъв индикатор). Използвайте не много силни миялни препарати и почиствайте ръчно или в съдомиялна машина, но

температура и кратък режим на измиване. При миене на металния филтър за мазнините в съдомиялната машина е възможно той да се обезцвети, но това по никакъв случай не намалява възможностите му за филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм. Филтър с активен въглен (само за филтрираща

Фиг. 32 Задържа неприятните миризми, които се отделят при

Съществуват два вида филтри с активен въглен:

• Филтър с активен въглен, който се мие.

• Филтър с активен въглен, който НЕ се мие. Миещ се филтър с активен въглен Филтърът с активен въглен се мие на всеки два месеца с

и подходящи миялни препарати или в съдомиялна машина на 65°C (изпълнете цикъла на измиване докрай, в съдомиялната машина не трябва да има други съдове). Подсушете внимателно филтъра, извадете възглавничката от пластмасовата рамка и я поставете във фурната за 10 минути на 100°C за да се изсуши напълно. Възглавничката трябва да се подменя на всеки 3 години или когато забележите, че е захабена.90 Немиещ се филтър с активен въглен Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е необходимо. Не се мие нито може да се използва повторно.
