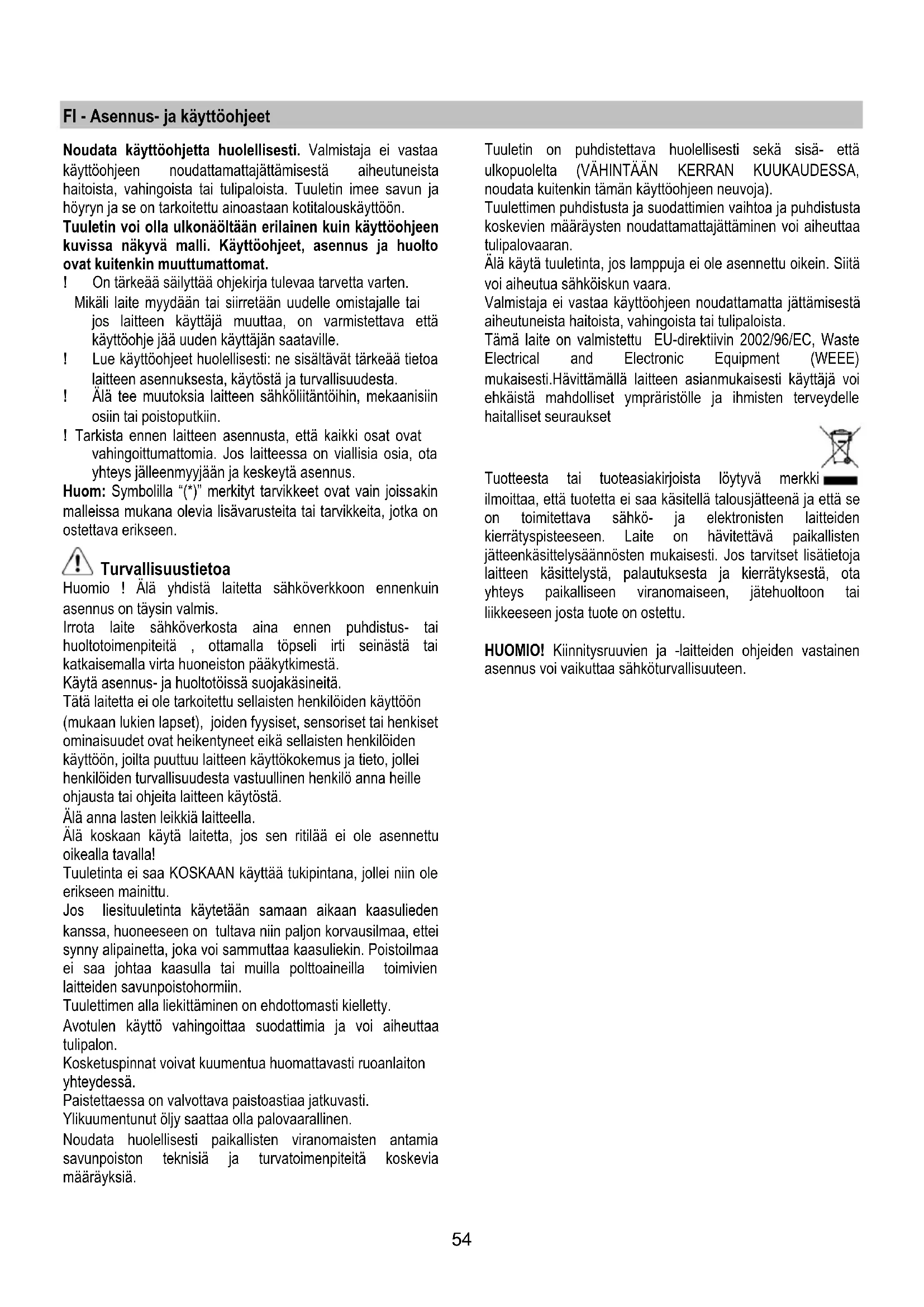

FI Asennus- ja käyttoohjeet

Fl - Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoän.

Tuuletin voi olla ulkonäöltaan erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

! On tärkeää säilyttäa ohjekirja tulevaa tarvetta varten. Mikäli laite myydaan tai siirretäan uudelle omistajalle tai jos laitteen käytäja muuttaa, on varmistettava että käytöohje jäu den käytäjan saataville.
! Lue käytöohjeet huolellisesti: ne sisälvat tärkeä tietoa laitteen asennuksesta, käytösta ja turvallisuudesta.
! Alä tee muutoksia laitteen sahkölitantöihin, mekaanisiin osiin tai poistoputkiin.
! Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeytä asennus.

Huom: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Huomio! Alä yhdistā laitetta sahköverkloon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhistus- tai huoltotoimenpiteita, ottamalla topseli irti seinastä tai katkaisemalla virta huoneiston päkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineita.

Tata laitetta ei ole tarkoitettu sellaisten henkiloiden kayttoon (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkiloiden kayttoon, joita puuttuu laitteen kayttokokemus ja tieto, jollei henkiloiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen kaytosta.

Aa annalastenleikkia laitteella.

Alä koskaan käytä laitetta, jos sen ritoläe ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.

Jos liesituuletinta käytetän samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

Kosketuspinnat voivat kuimentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti.

Ylikuumentunut oljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- ettäulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA, noudata kuitenkin tämän käyttohjeen nuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran.

Alä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sahköiskun vaara.

Valmistaja ei vastaa käytöohjeen noudattamatta jättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistetu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamälä laitteen asianmukaisesti käytäja voi ehkäista mahdolisetympräristolle ja ihmister terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvamerkki ilmoittaa,ettu tuotetta ei saa kasettala talousjatteenja etta se on toimitettava sahko- ja elektronisten laitteiden kierratypisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitset lisatietoja laitteen kasettelysta,palautuksesta ja kierratyksesta,ota yhteys paikallseen viranomaiseen, jatehuoltoon tai liikkeeseen jostu tuote on ostetu.

HUOMIO! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.

Käytto

Tuuletin on tarkoitetu kaytettavaksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierratten.

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnityn poistoputken kautta.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Vaakasuorassa osassa putken on taivuttava hieman ylospain (noin 10^ ), siten etta ilma kulkeutuu helpommin ulos.

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntäliaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinan poistoaukkojen kayttö aiheuttaa imutehon pientymista ja meluisuudden huomattavan lisäyksen.

Kieltaydytaan siten kaikesta vastuusta kyseissaa tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vahan mutkia (max taivutus: 90^ )
! Ää tee suuria mututoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimaterialiaalin on oltava normien mukaista.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaa tassā toimintamallissa, sihen on asennettava aktiivihiili lisäsuodatinjärestelma.

llman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettavä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan valinen minimietaisyys on oltava vahintaan 50cm sahkoliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöhjeissa vaaditaan suurempi etäisyys, on se otettava huomion.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen pääsee käsiki myös asennuksen jäldeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen pääsee käsiki myös asennuksen jäldeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkoon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyddä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

Tarkista etta hankittu laite mahtuu salle varattuun paikkaan.
- Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan kayttä Suodatinversiona.
- Tarkista, etta tuulettinen sisallä ei ole (kuljetuksesta johtuen) pakkaismateriaialia (esimerkiki ruuveja, takuupapereita tms sisaltäviä kirjekuoria). Jos sellaisia on, ota ne pois ja sailytä ne.
- Jos mahdollaha, irrota ja siirra tuulettimen alla ja sen asennusalueen ymparillä olevat huonekalut, jotta paaset helpommin käsiki kattoon/seinään, johon tuuletin asennetaan. Muussa tapauksssa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peita se suojalevyllä, jonka pälle voit laittaa tuulettimen ja sen varusteet.
- Tarkista lisäksi, etta tuulettimen asennusalueen lahellä (siten etta sihen pääsee käsiki myös kun tuuletin on asennetu) on pistorasia ja etta tuuletin voidaan yhdistäulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).
- Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava ukkko).

Tuulettimessa on useimiin seinä- ja kattomalleihin sopivat kiinnytstulpat. On kuitenkin välttamätontä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestaäkseen tuulettimen painon.

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

1 = ON/OFF - Nopeuden lisäys
2 = ON/OFF valot
3 = Halutun toiminnon valinta
4 = Kaytossə olevan toiminnon asettaminen/saataminen

5 = Näytöllä näytetän

a - käytettävissä olevien toimintojen lista
b - sillä hetkellä käytössä olevan toiminnon osoitin
c - käytössä olevan nopeuden osoitin
d - käytössä olevaa toiminaa koskeva kello / tiedot
e -rasvasuodattimen kyllastyminen
f - hiili-/hajusuodattimen kyllastyminen

Käytettävissä olevat toiminnot

NOPEUS

Kännistys/nopeuden lisäys:

• paina nappäintä 1 liesituulettimen käynistämiseksi
• paina nappäintä 1 siirtyäksesi seuraaviin nopeuksiin, kunnes liesituuletin sammu

Imunopeus visualisoidaan nayttoon (c) seuraavalla tavalla:

1 nopeus

suorituskyk 40 % ***

2 nopeus

suoritusky60 % ***

3 nopeus

suoritusky80 % ***

intensivinen nopeus

suorituskyk 100%***

OFF

*** näytölä osoitetu prosentiarvo viittaa suorituskyka osoittavaan arvoon

Intensiivinen nopeus on ajastetu 10 minuutttiin; ajastuksen keskeyttämiseksi ja liesituulettimen sommuttamiseksi, paina nappäintä 1.

HUOM= nopeus voi kasvaa automaattisesti kayton aikana, sillä ohjaus on varustetu järestelmällä, joka suojaa nayttöä jos ylikuumenemista esiintyy.

CLOCK

Kellon asettamiseksi:

• paina nappäintä 3 kunnes osoitin(b) asettuu toiminnon
  "Clock" kohdalle

• paina nappaintä 4 päästäkesisi kellon asetukseen
  -pidänppaint4poinettuna:

• joka toinen painallus lisä kellonaikaa minuutilla

• kun 10 sekuntia on ylitetty, jokaisen seuraavan painalluksen yhteydessa kellonaika lisäantyy 10 minuutila

Asetetun kellonajan tallentamiseksi:

-paina nappainta3

TIMER

Ajastintoiminto

• paina nappainta 3 kunnes osoitin(b) siirretaan "TIMER" toiminnon kohdalle
• paina nappainta 4 päästäkesesi ajastimen asetukseen
• ajastimen aktivoimiseksi : paina samanaikaisesti nappäintä 3 ja nappäintä 4, 5 sekunnin ajan
• ajastimen pysayttamiseksi : paina samanaikaisesti nappainta 3 ja nappainta 4, 5 sekuntia

HUOM= 60 minuutin kuluttua ajastin pysahtyy automaattisesti

"Countdown" toiminto

• paina nappainta 3 kunnes osoitin(b) siirretaan kohdalle
  "TIMER"
• paina nappäintä 4 päästäksesi ajastimen asetukseen

Asettaaksesi "Countdown"ajastimen:

-pida nappainta 4 painettuna:

• joka toinen painallus lisää ajastimen aikaa minuutila
• kun 10 sekuntia on ylitetty, jokaisen seuraavan painalluksen yhteydessä ajastimen aika lisäantyy 5 minuutila

Tallentaaksesi "Countdown"ajastimen:

-paina nappainta 3

Aajastimen osoitin(b) alkaa vilkkuja osoittaa

"Countdown" alkua

Kun "Countdown" saavuttaa "0:00", moottori sammuu

HUOM = ajastimen uuden kallonajan asettamiseksi on tarpeen painaa nappainta 4 uudelleen, kunnes nayttöän ilmestyy "0:00"

HUOM = maksimaalinen countdown asetus on 60 minuuttia

GREASE FILTER

Käytöprosentin visualisointi:

• paina nappainta 3 kunnes osoitin(b) siirretaan kohdalle "GREASE FILTER

• paina nappäintä 4 visualisoidaksesi rasvasuodattimen käyttoprosentin

Rasvasuodattimen reset-merkinanto

Rasvasuodattimen merkinanto syntyy 40 käytötninn jälkeen ja se osoitetaan näytöllä sanalla "RESET"(e) toiminnon "GREASE FILTER" kohdalla

Kun kyseinen merkinanto ilmestyy, rasvasuodatin on pestäv. Kun kunnossapito on suoritettu:

• paina nappäintä 3 kunnes osoitin(b) siirretään kohdalle "GREASE FILTER"

• paina nappäintä 4, 5 sekunnin ajan merkinannon deaktivoimiseksi ja rasvasuodattimen tehokkuuden prosettiarvon laskennan uudelleenkäynistämiseksi.

ODOUR FILTER

Käytöprosentin visualisointi:

• paina nappainta 3 kunnes osoitin(b) siirretaan kohdalle "ODOUR FILTER"
• paina nappäintä 4 visualisoidaksesi haju-/hiilisuodattimen kayttöprosentin

Merkinanto reset haju-/hiilisuodatin

Haju-/hilisuodattimen merkinanto tapahtuu 160 käytöttunnin jälkeen ja se osoitetaan näytöön ilestyvällä sanalla "RESET"(f) ""ODOUR FILTER" toiminnon kohdalla Kun kyseinen merkinanto ilmestyy, haju-/hilisuodatin on pestä tai vaihettava (hankkimasi mallin perusteella) Kun kunnossapito on suoritettu:
- paina nappainta 3 kunnes osoitin(b) siirretaan kohdalle "ODOUR FILTER"
- paina nappäntä 4, 5 sekuntia, deaktivoidaksesi merkinannon ja käynnistäksesi haju-/hilisuodattimen tehokkuuden prosentiarvon laskennan.

Huolto

Huomio! Iroita laite aina virtalähteesti ennen puhdistustai huoltotoimenpiteit, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sahköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäissessä pesuaineessa kostutettua kangasta.

Välta hankaavia pesuaineita.

ALKAYTA ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhistusta ja suodattimien vaihtoa koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran. On siis susositeltavaa noudattaa märäyksiä.

Valmistaja ei vastaa mahdollisista vaaristahuoltotoimenpiteista tai yllamainittujen normiennoudattamattajattamisesti aiheutuvista moottorivioista taitulipaloista.

Rasvasuodatin

Kuva.12-33

Se pidattäruanlaitosta syntyvärasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatestehoon millaan tavalla.

Rasvasuodatin irrotetaan vetämmä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiosa)

Kuva 32

Imee ruoanlaitosta aiheutuvat epamiellyttavat hajut.

Aktiivihiilisuodatin voi olla seuraavanlainen:

• Pestävä aktiivihiilisuodatin
  Kertakayttoinen hiilisuodatin

Pestä aktivihilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden valein lampimassā vedessā ja sopivalla pesuaineella tai astianpesukoneessa 65^ lampötilassa (astianpesukoneessa koko pesuohjelmalla, ala laita samaan pesuin astioita).

Poista ylimaaarainen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100^ uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden valein ja aina kun kangas on rikkoutunut.

Kertakaytöinen hilisuodatin

Hiilisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiötypista ja rasvasuodattimen

puhdistusiheydestä. Joka tapauksessa suodatin on vaihettava vahintaan neljan kuukauden valein.

Sitä El voi pestä eikä käyttaa udestaan

Asennus

Kiinnitä aktivihilisuodatin ensin takaosastaan tuulettimen metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.

Purkaminen

Irrota aktivihiisuodatin kiertamalla 90^ nuppeja, joilla se on kiinnitetty tuulettimeen.

Lamppujen vaihto

Tuulettimessa on LED tekologiaan perustuvalaistusjarjestelma.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihddettava.

Tāhelepanu! Vāljatōmbeturu ei kuulu komplekti ja tuleb ise osta.

Kellaaja seadistamiseks:

-vajutage nupule 3 kuni nait (b) on funktsoonil "CLOCK"

-vajutage nupule 4,et alustada kella seadistamist.

• hoidke nuppu 4 all:

• iga allhoitud sekund keerab kella minuti vorra edasi

• parast esimest 10 sekundit keerab iga sekund edasi 10 minutit

Montaja巴斯lamadan once:
