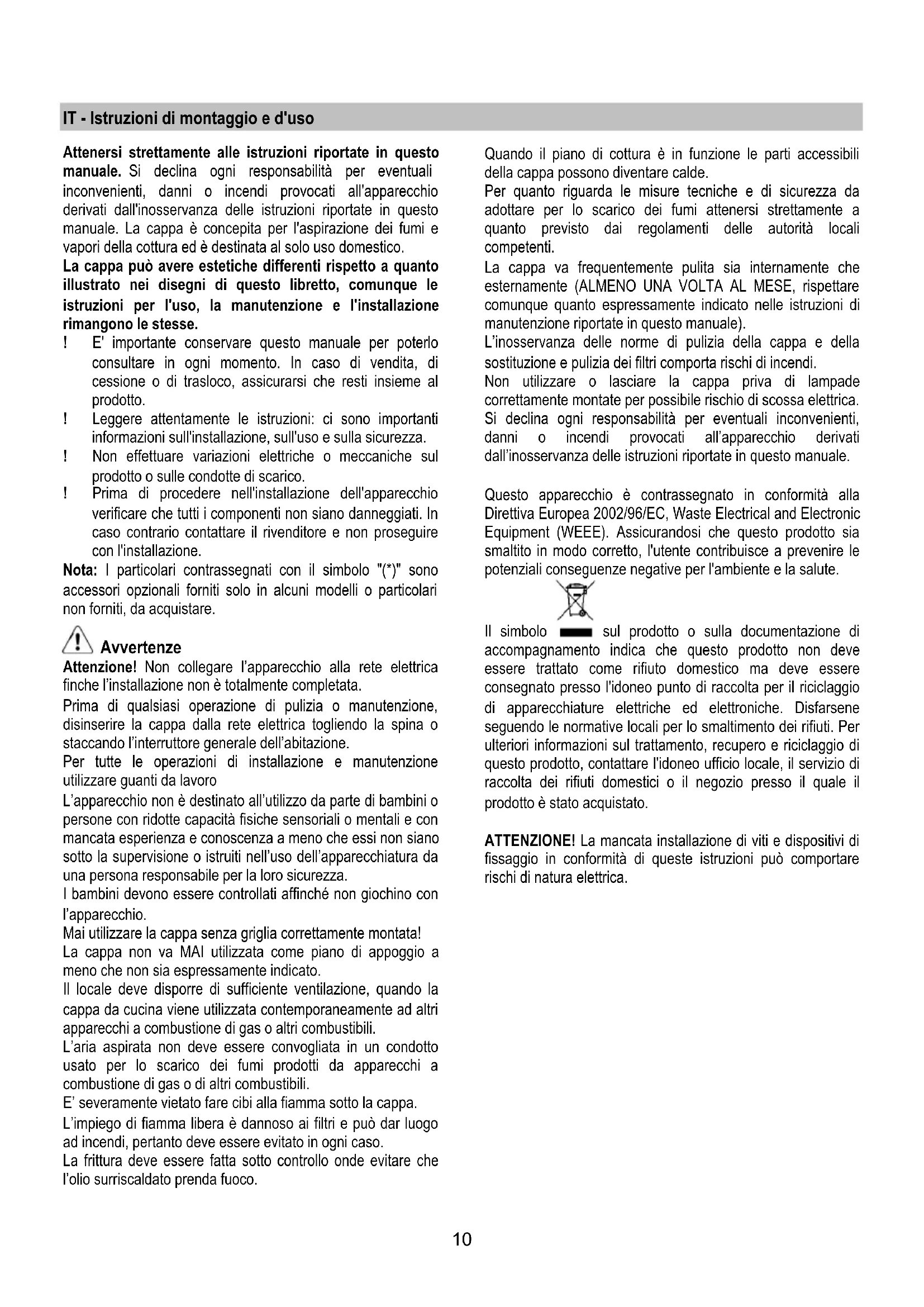

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano nelle supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e poò dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta molto controlo one evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettoe,...). comunique quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di lo indica che questo prodotto non deviene come rifiuto domestico ma deve essere o l'idoneo punto di raccolta per il riciclaggio, e lettriche ed elettroniche. Disfarsene, cative locali per lo smaltimento dei rifiuti. Per ilani sul trattamento, recupero e riciclaggio di frontattare l'idoneo ufficio locale, il servizio di i domestici o il negazio presso il quale il acquistato.

ATTENZIONE! La mancata installmente di viti e dispositiivi di fissaggio in conformità di queste istruzioni cui可供 camportare rischi di natura elettrica.

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, quosti devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciogni responsabilita in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere APPROVATO normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

I modelli nella motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del disposativo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后再o l'infallazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再o installazione, aplicare un interrottore bipolare a normala che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione (parete o soffitto) della cappa in modo da avere una migliorie accessibilità. Altrimenti proteggere per quanto possible i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi versuso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installmenta di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E'uttavia necessario interpellare untechnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesessere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

1 = ON/OFF - Incremento velocità
2 = ON/OFF Luci
3 = Selezione della funzione desiderata
4 = Impostazioni/Settaggio della funzione in uso

5 = 11 displayocha:

a - elenco delle funzionalità disponibili
b - indicatore della funzione attualmente in uso
c - indicatore della velocità in uso
d - orologio / dati relativi alla funzione in uso
e - saturazione del filtro antigrasso
f - saturazione del filtro carbone antiodori

Funzionalità disponibili

SPEED

Accensione/Incremento velocità :

• premere il tasto 1 per accendere la cappa
• premere il tasto 1 per passare alle velocità successive, sono allo spegnimento della cappa

La velocità di aspirazione verrà visualizzata sul display (c), nel seguente modo:

1^ velocità

performance 40% ***

2^ velocità

performance 60% ***

3^ velocità

performance 80% ***

velocità

*** la percentuale indicata nel display si riferisce al valoreindicativo della performance

La velocità intensiva è temporizzata per 10 minuti; per interrompere la temporizzazione e spagnere la cappa premere il tasto 1.

NB= la velocità potrebbe incrementarsi automaticamente durante l'utilizzo, quello perché il dato è dotato di un sistema che avverte il surriscaldamento del display protegge il display in caso di sovrattemperature.

CLOCK

Per impostare I'orologio:

• premere il tasting 3 sono a spostare l'indicatore(b) sulla funzione "CLOCK"
• premere il tasting 4 per entrare nell'impostazione di settaggio dell'orologio
• tenere premuto il tasto 4:
• agli secondo di pressione incrementa l'orario di un minuto
• superati i 10 secondi, per agli secondo successivo di pressione, l'orario augenta di 10 minuti

Per memorizzare l'orario impostato:

-premere il tasto 3

TIMER

Funzione Cronometro

• premere il tasting 3 sono a spostare l'indicatore(b) sulla funzione "TIMER"
• premere il tasting 4 per entrare nell'impostazione di settaggio del timer
  -per attivare il cronometro : premere contemporaneamnete il tasting 3 e il tasting 4, per 5 secondi
• per arrestare il cronometro : premere contemporaneamnete il tasto 3 e il tasto 4, per 5 secondi NB=路过60 minuti il cronometro si arresta automaticamente

Funzione "Countdown"

• premere il tasting 3 sono a spostare l'indicatore(b) sulla funzione "TIMER"
• premere il tasting 4 per entrare nell'impostazione di settaggio del timer

Per impostare il timer del "Countdown":

• tenere premuto il tasto 4:

• agli secondo di pressione incrementa l'orario del timer di un minuto

• superati i 10 secondi, per agli secondo successivo di pressione, l'orario del timer allauntà di 5 minutì

Per memorizzare il timer del "Countdown"

-premere il tasto 3

L'indicatore(b) Timer iniziera a lampeggiare perindicare l'inizio del "Countdown"

Quando il "Countdown" arriv a "0:00" il motore si spegne

NB = per settare un nuovo orario del timer è necessario ripremere il tasto 4 fino alla ricomparsa sul display dell'indicazione "0:00"

NB = il tempo massimo di settaggio del countdown sono 60 minuti

GREASE FILTER

Visualizzazione percentuale di utilizzo:

• premere il tasting 3 sono a spostare l'indicatore(b) sulla funzione "GREASE FILTER"
• premere il tasto 4 per visualizzare la percentuale di utilizzo del filtrato grassi

Segnalazione reset filtro grassi

La segnalazione filtering grassi avviene after 40 ore di utilizzo e viene indicata dal display con la dicitura "RESET"(e) in corripondenza della funzione "GREASE FILTER"

Quando appeare tale segnalazione il filtro antigrassi ha necessità di essere lavato.

Una volta eseguita la manutenzione:
- premere il tasto 3 sino a spostare l'indicatore(b) sulla funzione "GREASE FILTER"
- premere il tasto 4, per 5 secondi, per disattivare la segnalazione e far ripartire il conteggio percentuale dell'efficienza del filtrato grassi.

ODOUR FILTER

Visualizzazione percentuale di utilizzo:

• premere il tasting 3 sino a spostare l'indicatore(b) sulla funzione "ODOUR FILTER"
• premere il tasto 4 per visualizzare la percentuale di utilizzo del filtrato carbone antiodori

Segnalazione reset filtrobone antidori

La segnalazione filtering carbone antidori avviene dopo 160 ore di utilizzo e viene indicata dal display con la dicitura

"RESET"(f) in corripondenza della funzione "ODOUR FILTER"
Quando appare tale segnalazione il filtro carbone antiodori ha necessità di essere lavato o sostituito (in base al modello in vosto possesso)

Una volta eseguita la manutenzione:

• premere il tasto 3 sino a spostare l'indicatore(b) sulla funzione "ODOUR FILTER"
• premere il tasto 4, per 5 secondi, per disattivare la segnalazione e far ripartire il conteggio percentuale dell'efficienza del filtrro carbone antiodori.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 12-33

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessita), con detergenti non aggressivi, manualmente oppure in lavastoviglia a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scolorarsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 32

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtering ai carboni attivi può essere uno di questi tipi:

• Filtro ai carboni attivi lavabile.
• Filtro ai carboni attivi NON lavabile.

Filtro ai carboni attivi lavabile

Ilchio al carbone più essere lavato agli due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglie all'interno).

Togliere l'acqua in effcco sono sanza rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Filtro ai carboni attivi NON lavabile

La saturazione del filtrlo carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Montaggio

Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriamente con i due pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantisco una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizzionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
