MODE D'EMPLOI Interstellar ELICA

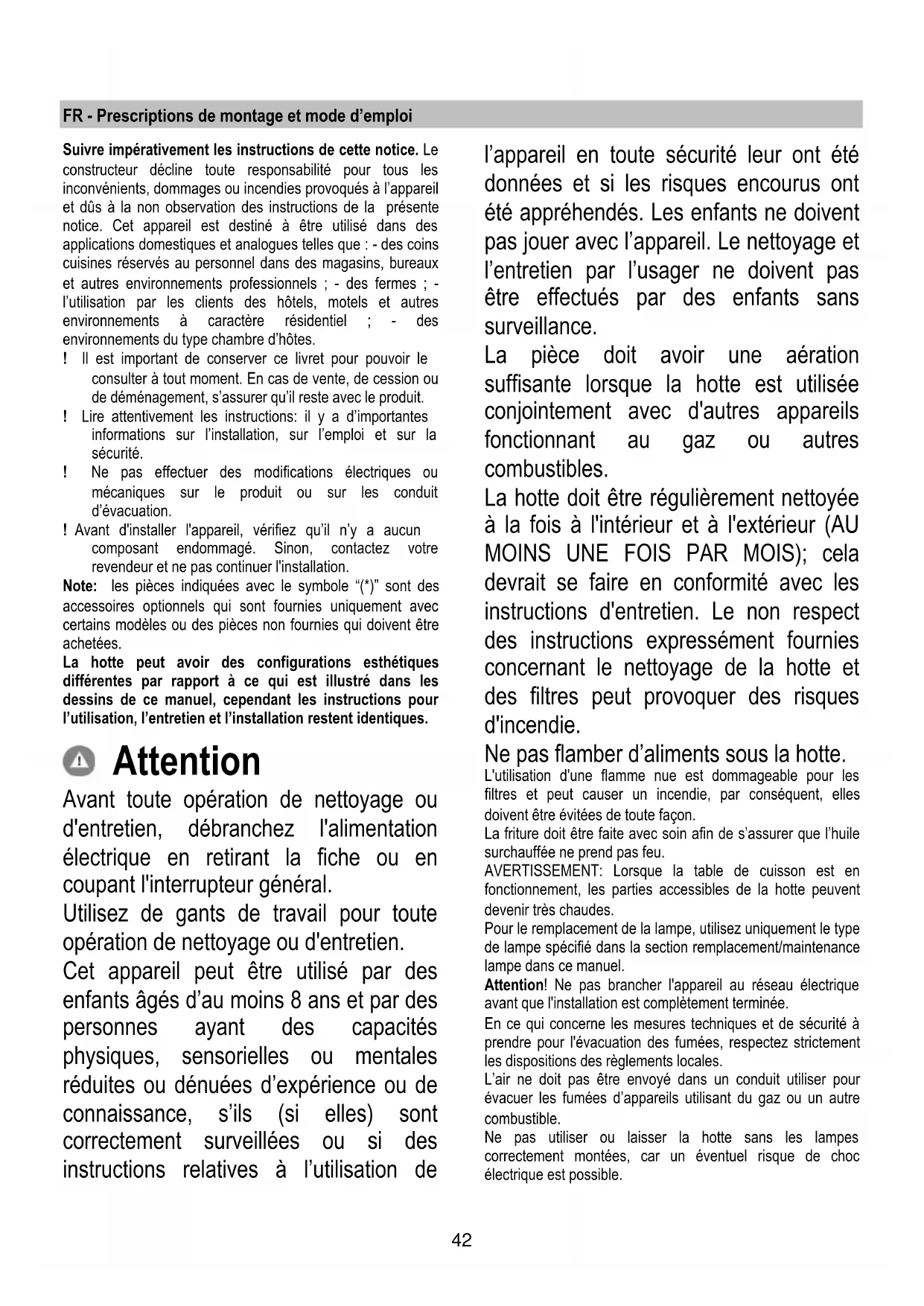

AVERTISSEMENT: Lorsque la table de cuisson est en

fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes. Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée. En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales. L’air ne doit pas être envoyé dans un conduit utiliser pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.43 N’utilisez jamais la hotte sans la grille montée correctement! La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse. Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis. Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié. ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques. Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit. Utilisation La hotte a été conçue pour être utilisée en version filtrante avec recyclage d’air. Les fumées et les vapeurs de la cuisson sont aspirées à l’intérieur de la hotte, filtrées et purifiées en passant au travers de filtre(s) à graisse et de filtre(s) au charbon dont la hotte DOIT être pourvue. Important On peut acheter un Kit pour le fonctionnement à aspiration. Dans ce cas, le filtre au charbon ne doit pas être installé. De plus, l'utilisation du kit à aspiration pourrait nécessiter une installation de la hotte autre que ce qui est illustré dans ce manuel donc, avant de commencer l'installation de la hotte, acheter le kit à aspiration et consulter les instructions jointes au kit. Installation L'installation, aussi bien électrique que mécanique doit être effectuée par du personnel qualifié. La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Branchement électrique La tension électrique doit correspondre à celle indiquée sur l’étiquette des caractéristiques située à l’intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d’installation. ATTENTION! L’élément B (support de fixation au plafond), est doté d’un fil conducteur (jaune – vert) qui doit être relié à la terre de l’installation électrique. Fig. 16-17 ATTENTION! Faire particulièrement attention au positionnement des fils, la non observance de ces indications pourrait provoquer de graves dommages à l’appareil et/ou un choc électrique à l’utilisateur ou à l’installateur. Attention! Le remplacement du câble d’interconnexion doit être effectuée par le service technique autorisé.44 Montage Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui- ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les. Ce type de hotte doit être fixée au plafond. Appareil excessivement lourd ; la manutention et l’installation de la hotte doivent être effectuées par deux personnes ou plus. La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.45 Fonctionnement La hotte a une commande située sur son bord et peut également être commandée avec la télécommande spécifique (fournie seulement sur certains modèles) Panneau de commande sur la hotte

T1. Touche de commande de la vitesse (puissance) d'aspiration. Appuyer plusieurs fois de suite pour sélectionner la vitesse souhaitée parmi : Vitesse OFF – Led L1: éteinte Vitesse 1 (aspiration basse) – Led L1: lumière verte La Led L2clignote en vert si l'extinction retardée de la hotte est activée (avec télécommande seulement). Vitesse 2 (aspiration moyenne) – Led L1: lumière jaune La Led L2clignote en jaune si l'extinction retardée de la hotte est activée (avec télécommande seulement). Vitesse 3 (aspiration élevée) – Led L1: lumière bleu ciel La Led L2 clignote en bleu ciel si l'extinction retardée de la hotte est activée (avec télécommande seulement). Vitesse 4 (aspiration intensive) – Led L1: bouton bleu ciel Remarque 1 : La vitesse 4 a une durée limitée de 5 minutes, après quoi la hotte passe automatiquement à la vitesse 2. T2. Touche de contrôle éclairage (lumière plaque de cuisson - lumière ambiante) Appuyer brièvement pour l'éclairage de la plaque de cuisson Appuyez et maintenez enfoncé plus longtemps pour allumer, éteindre et ajuster l'intensité de la lumière ambiante Remarque: La lumière ambiante est disponible uniquement sur certains modèles. Signal de saturation du filtre à graisse - LED L1 : lumière rouge Le signal est visible pendant environ une minute après avoir arrêté la hotte. Lorsque ce signal s'allume effectuer l'entretien du filtre à graisse. Signal de saturation du filtre à charbon - LED L1 : lumière rouge clignotante Le signal est visible pendant environ une minute après avoir arrêté la hotte. Lorsque ce signal s'allume effectuer l'entretien du filtre à charbon. Désactivation/activation du signal de saturation du filtre à charbon : Ce signal est normalement activé, pour le désactiver : avec la hotte éteinte appuyer en même temps sur les touchesT1 et T2 jusqu'à entendre un signal sonore (bip). Relâcher les deux touches et appuyer à nouveau sur les deux touches T1 et T2 brièvement. La led L1 s'allume fixement en rouge (signal activé), puis commence à clignoter (signal désactivé). Recommencer l'opération pour réactiver le signal, la led L1 rouge clignotante (signal désactivé) s'allume fixement (signal activé). Réinitialisation du signal de saturation des filtres Avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant au moins 5 secondes, la LED L1 arrête d'indiquer la saturation. Recommencer l'opération en cas de signal simultané des deux filtres. Association de la télécommande Lorsque l'association de la télécommande a été effectuée elle est signalée par l'allumage des deux LED qui affichent plusieurs couleurs en séquence.46 Fonctionnement automatique (détecteur), connexion avec SNAP

Attention! Il est recommandé de procéder au "Réglage des paramètres pour le Fonctionnement automatique" (voir paragraphe correspondant) avant d'utiliser le mode automatique et connecter la hotte au SNAP

Fonctionnement automatique (capteur) La hotte s'allumera à la vitesse la plus appropriée par rapport aux fumées de cuisson captées par le capteur S dont est équipée la hotte. Pour activer cette fonction : Appuyer en même temps sur les touches T1 et T2 la LED L1 s'allume avec plusieurs couleurs, la LED L2 s'allume en blanc. Fonctionnement automatique de la hotte avec SNAP

est une unité d'aspiration en mesure de fonctionner en même temps que la hotte. Pour des informations supplémentaires, consulter le manuel fourni avec le SNAP

Pour activer cette fonction : Appuyer en même temps sur les touches T1 et T2 la LED L1 s'allume avec plusieurs couleurs, la LED L2 s'allume en orange.

Réglage des paramètres pour le Fonctionnement automatique Remarque : Toutes les opérations de calibrage, sélection, réglage et connexion logique décrites ci- dessous sont possibles avec la hotte éteinte (OFF), et elles prévoient :

• Calibrage de la hotte (automatique ou manuel).

• Sélection de la plaque de cuisson.

• Connexion logique entre hotte et SNAP

(si en possession du SNAP

Calibrage de la hotte Remarque : Le calibrage dure environ 5 minutes, les LED L1 et L2 clignotent en blanc. Le calibrage est nécessaire pour permettre au capteur dont la hotte est équipée de travailler correctement et il peut être : Automatique : toutes les fois que la hotte est reconnectée au réseau électrique (par ex : avec la première installation ou après un blackout). Manuel : À effectuer si l'on remarque un mauvais fonctionnement du Fonctionnement automatique et il doit être effectué quand des conditions environnementales normales persistent dans la cuisine. Appuyer longuement sur la touche T1.

Sélection de la plaque de cuisson Appuyer en même temps sur les touches T1 et T2 jusqu'à entendre un signal sonore (bip) relâcher les touches et appuyer de nouveau (dans les 5 secondes environ) seulement T2 pour entrer dans la modalité de choix de la plaque de cuisson. En appuyant ensuite sur la touche T2 on peut choisir la plaque de cuisson désirée par rapport au schéma suivant

Led 2 orange : Plaque de cuisson au gaz Led2 bleu : Plaque de cuisson à induction Led 2 blanc : plaque de cuisson électrique La touche choisie reste allumée pour indiquer que la sélection a été faite, après 10 secondes la touche clignote brièvement pour indiquer que la sélection a été enregistrée. Connexion logique entre hotte et SNAP

(si en possession du SNAP

La connexion entre hotte et SNAP

est automatique, aucune configuration à faire.47 Télécommande Attention! Certaines fonctions de cette télécommande sont activables uniquement avec certains modèles de hottes.

Programmation de la télécommande : Appuyer longtemps sur T2 + T5 dès la première minute où la hotte est sous tension. La programmation sera visible sur la hotte. Description des fonctions de la télécommande T1. Touche OFF T2. Touche ON / OFF et réglage de l'intensité lumière ambiante T3. Touche de commande de la vitesse (puissance) d'aspiration : T4. Touche ON/OFF lumière du plan de cuisson T5. Touche ON/OFF arrêt retardé de la hotte T6. Touche ON/OFF capteur. T7. Touche de réinitialisation du signal de saturation des filtres. L3. LED témoin de fonctionnement de la télécommande Remarque : effleurer les touches avec une légère pression pour sélectionner les fonctions disponibles. T1. Touche OFF Appuyer pour arrêter la hotte T2. Touche ON / OFF et réglage intensité lumière ambiante Appuyez brièvement pour allumer ou éteindre la lumière ambiante Appuyez plus longtemps pour y régler l'intensité. Remarque: la lumière ambiante est disponible uniquement sur certains modèles. T3. Touche de commande de la vitesse (puissance) d'aspiration Effleurer la touche en partant de n'importe quelle position, en exerçant un mouvement de rotation dans le sens horaire ou antihoraire pour augmenter ou diminuer la vitesse d'aspiration. La touche est divisée en plusieurs secteurs, il est possible de sélectionner la vitesse souhaitée en appuyant directement sur le secteur correspondant comme suit : T3a : Vitesse 1 (aspiration basse) T3b : Vitesse 2 (aspiration moyenne) T3c : Vitesse 3 (aspiration haute) T3d : Vitesse 4 (aspiration intensive) T4. Touche ON/OFF lumière du plan de cuisson Appuyer pour allumer ou éteindre la lumière d'éclairage du plan de cuisson. T5. Touche ON/OFF arrêt retardé de la hotte. Appuyer pour programmer l'arrêt retardé de la hotte en fonction de la vitesse (puissance) d'aspiration qui est activée à ce moment-là : Vitesse 1 (aspiration basse) : 20 minutes Vitesse 2 (aspiration moyenne) : 15 minutes Vitesse 3 (aspiration haute) : 10 minutes T6. Touche ON/OFF capteur. Appuyer longtemps pour activer/désactiver le mode avec capteur qui prévoit la gestion de l'aspiration en automatique. Remarque : Le capteur n'est disponible que sur certains modèles. T7. Touche de réinitialisation du signal de saturation des filtres.48 Entretien de la télécommande Nettoyage de la télécommande Nettoyer la télécommande à l’aide d’un chiffon humide et d’une solution détergente neutre ne contenant pas de substances abrasives Changement des piles:

• Ouvrir le logement des piles.

• Remplacer les piles usées par 3 piles neuves de 1,5 V type AAA. Lors de l'installation des piles neuves, il faut respecter les polarités indiquées dans le logement des piles !

Elimination des piles L’élimination des piles doit être réalisée en accord avec toutes les normes et les règles nationales. Ne pas éliminer les piles usées avec les déchets normaux. Les piles doivent être éliminées de façon sure. Pour de plus amples informations sur les aspects de protection de l’environnement, le recyclage et l’élimination des piles, contacter les bureaux chargés de la récolte différenciée.

Entretien Nettoyage Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS
