| Product type | 汚水用清水水中ポンプ |
| Model | SP 22.000 Dirt |
| Brand | Kärcher |
| Intended use | 浸水部屋からの排水、コンテナからの水の移送、井戸の排水、ボートからの清水の汲み上げ |
| Permissible feed fluids | 粒径30mmまでの汚れを含む清水、添加物を含むプール水、洗浄アルカリ液（使用後はすすぎ） |
| Forbidden fluids | 引火性、爆発性、腐食性の液体、油脂、塩水、生活排水 |
| Mains voltage | 230–240 V |
| Power frequency | 50 Hz |
| Nominal power | 750 W |
| Maximum flow rate | 22,000 l/h |
| Maximum pressure | 0.08 MPa (0.8 bar) |
| Maximum delivery height | 8 m |
| Maximum immersion depth | 7 m |
| Permissible feed fluid temperature | 5 °C～35 °C |
| Maximum particle size (dirty water) | 30 mm |
| Minimum fluid level (manual mode) | 50 mm |
| Residual fluid height (manual mode) | 35 mm |
| Weight (without accessories) | 6.5 kg |
| Operating modes | 自動（フロートスイッチ）および手動 |
| Automatic venting device | はい、自吸用 |
| Float switch | 高さ調節可能、ケーブル長さ設定 |
| Connection system | ホース1", 1¼", 1½", 3/4"用クイックコネクト（プッシュフィット） |
| Check valve | 付属（G1接続用アクセサリー） |
| Pre-filter | SP 22000 Dirt用フットに内蔵 |
| Scope of delivery | ポンプ、接続ノズル、G1½ポンプ接続部、G1ねじ接続、フロートスイッチ、ロック、クイックコネクト、逆止弁（アクセサリーとして） |
| Dry run protection | サーマルスイッチがポンプを停止、手動運転は監視が必要 |
| Frost protection | 凍結状態での運転・保管禁止、保管前は完全に空にする |
| Maintenance | 汚れた液体のポンプ後は清水ですすぐ、目詰まりした場合は吸引部を清掃、定期的なメンテナンスは不要 |
| Spare parts and accessories | www.kaercher.com で入手可能 |
| Warranty | 条件あり、販売店または正規サービスに問い合わせ |
よくある質問 - SP 22.000 Dirt Kärcher
ユーザーの質問 SP 22.000 Dirt Kärcher
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード ポンプ 無料でPDF形式で！マニュアルを見つける SP 22.000 Dirt - Kärcher 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SP 22.000 Dirt ブランド Kärcher.
使用説明書 SP 22.000 Dirt Kärcher
本機を初めて使用する前に、取扱説明書をよくお読みください。安全に関する注意事項を説明しています。
記載事項に従ってください。本書は、後の使用のために、所有者が保管してください。
規定に沿った使用
本機は家庭用として使用してください。
規定に沿った使用：
浸水した建物部分の排水、二次元の容器からの移し替え、井戸や砂利層からの取水、プールやタンクからの淡水の汲み上げ。
機能と方法の説明は、運転の章をご覧ください。

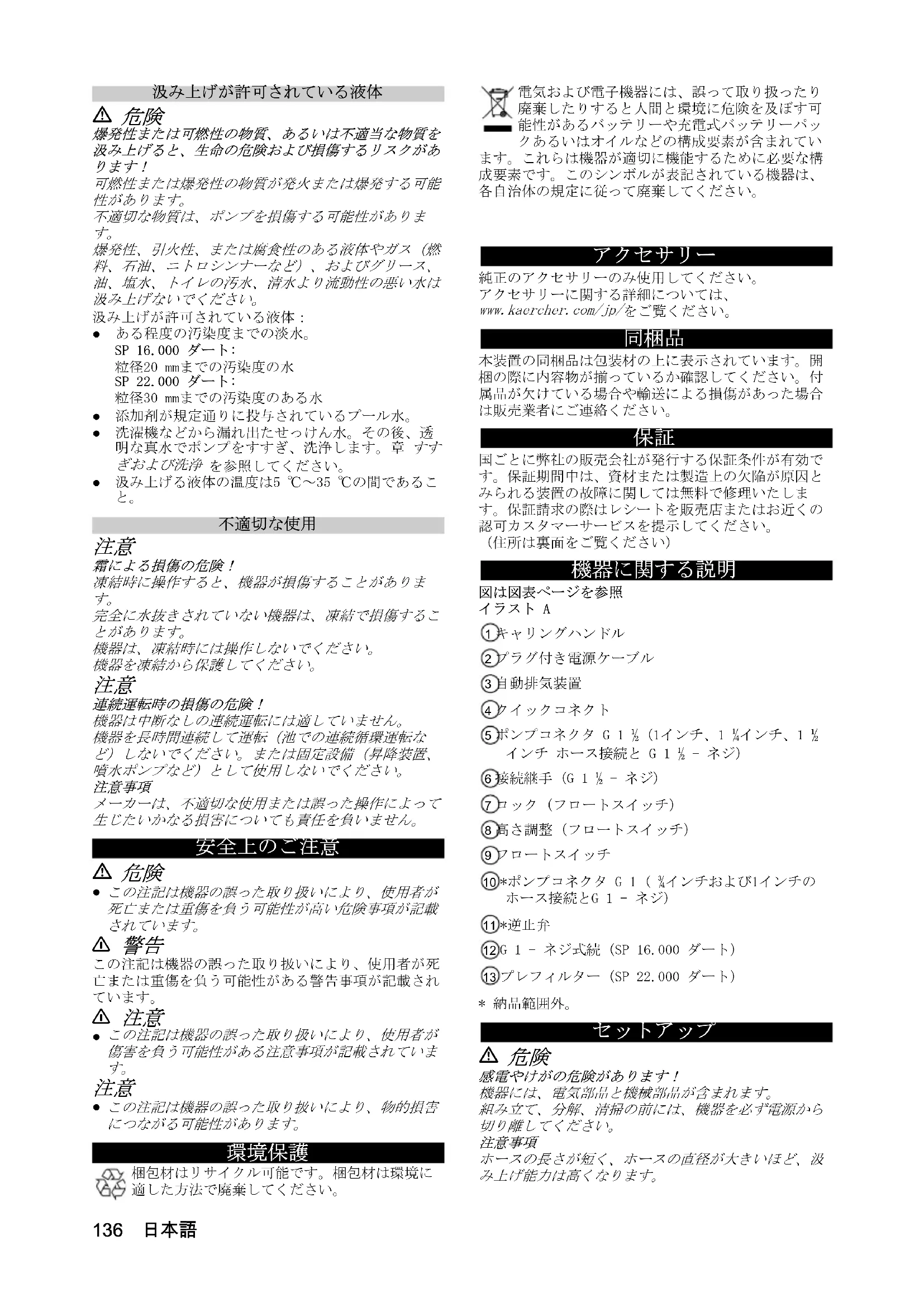

汲み上げが許可されている液体
危険
爆発性または可燃性の物質、あるいは不適当な物質を汲み上げると、生命の危険や損傷のリスクがあります。
可燃性または爆発性の物質が発火または爆発する可能性があります。
不適切な物質は、本機を損傷する可能性があります。
爆発性、引火性、または腐食性のある液体やガス（燃料、石油、ニトログリセリンなど）、およびグリース、油、塩水、トイレの汚水、清水より流動性の悪い水は汲み上げないでください。
汲み上げが許可されている液体：
- ある程度の汚染度の淡水。
SP 16.000 ロート：
粒径20mmまでの汚染度の水
SP 22.000 ロート：
粒径30mmまでの汚染度の水
添加剤が規定通りに投与された水。洗濯機から漏れ出たせっけん水。その後、透明な真水でボンをすすぎ、洗浄します。詳しいすすぎ洗浄を参照してください。汲み上げる液体の温度は5℃～35℃の間でなければなりません。
不適切な使用
注意
霜による損傷の危険！
凍結時に操作すると、機器が損傷する恐れがあります。
完全に水抜きされた機器は、凍結による損傷を受けることがあります。
機器は、凍結時には操作しないでください。
機器を凍結から保護してください。
注意
連続運転時の損傷の危険！
機器は中断なしの連続運転には適していません。
機器を長時間連続運転（池の連続循環運転な
噴水泡など）上で使用するなどして得
注意事項
一、不適切な使用方法の操作上
安全上ご注意
△危険
この注記は機器の誤った取り扱いにより、使用者が死亡または重傷を負う可能性が高い危険事項を記載しています。
警告
この注記は機器の誤った取り扱いにより、使用者が死亡または重傷を負う可能性のある警告事項を記載しています。
注意
- この注記は機器の誤った取り扱いにより、使用者が傷害を負う可能性のある注意事項を記載しています。
注意
- この注記は機器の誤った取り扱いにより、物の損害につながる可能性のある事項を記載しています。
環境保護
梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。
電気・電子機器には、誤って取り扱い、廃棄したりすると人間と環境に危険を及ぼす可能性のあるバッテリーや充電式バッテリー、またはオイルなどの構成要素が含まれています。
この機器は、適切な機能を維持するために必要な要素です。この表示のある機器は、各自治体の規定に従って廃棄してください。
テープ
純正のアクセサリーを使用してください。
アクセサリーの詳細は
www.kaercher.com/jp/ をご覧ください。
同梱品
本装置の同梱品は包装材の上に表示しています。開梱の際、内容物が揃っているか確認してください。付属品が欠けている場合や輸送に損傷があった場合は、販売業者に連絡してください。
保証
国ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。保証請求の際は、レシートを販売店またはお近くの認可カスタマーサービスに提示してください。
（住所は裏面をご覧ください）
機器に関する説明
図表を参照
① 共兰隆卡 ② F 拉格付起電源兑一 ③ 自动排气装置 ④ ヤルクロネウト ⑤ 拿不归一念夕 G1%（1个不、1%个不、1%个不） 1 不上 1 不 ⑥ 接統继手（G1%－末） ⑦ 口（F□一トスイド） ⑧ 高調整（F□一トスイツ） ⑨ □口一卜斯个 ⑩ bonn=不耘夕G1（%iN手おは1iN手の 0一×接統とG1- ⑪ 逆止弃 ⑫ G1-式（SP16.000一卜） ⑬ PRLFILD-（SP22.000）
- 納品範囲外。
七夕下万岁
危险
感電やけがの危険のはんだ！
機器には、電気部品及び機械部品が含まれています。
組み立て、分解、清掃の前は、機器を必ず電源から切り離してください。
注意事項
一の長さが短く、一の直径が大きいほど、汲上能力は高くなります。
詰まりを避けるため、詰まりの直径が1% ナンチ未満の場合にはPREFILTAーを使用します。
SP16.000 徒一才予付属品
SP22.000 一支持脚内蔵
bopn接続部には�拉grinss（kiocko
102 103 104 105
注意事項
1½インチ、1½インチ、1½インチの配管を使用する場合は、配管を次のように接続します。
- フローフロー 大 G 1 %を接続継手にねじ込みます。 // ナラスト B
- 3.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99. 4接続継手をクイックコネクトに差し込みます。
1インチまたは1インチの右を使用する場合は、フランジに右右を次のように接続します（SP 16.000
1G1-ネジ接続継手に接続します。 2 付属品の逆止弁（納品範囲外）をG1-ネジ接続に取り付けます： a「UP」の文字が読めるように、逆止弁をG1-ネジ接続上に置きます。
b 逆止弁 G1をG1-ネジ接続にねじ込みます。
- トスクラフをトスに差し込みます。
- トスをはめ込み、ヤスクラフを固定します。 5接続継手をクイックコネクトに差し込みます。 リラストC
bo nP 設置 / 浸漬：
1 フロートスイッチの高さ調整をロックに差し込み、要求を達成します。
D
- ポンプを、汲み上げた液体の下の堅固な底面上に安定するように設置するか、サイングハンドルに取り付けたロープを使用してポンプを浸します。注意事項
吸引部は不純物によって塞がれないようにしてください。底面が泥土の場合は、ポンプをレンガの上に置いてください。ポンプが水平に立つように気をつけてください。ケーブルやホースを持ってポンプを運ばないでください。
運転
△危険
感電による生命の危険！
通電部分に触れると、感電による生命の危険があります。
運転中は、ハンドルに取り付けたロープ及び汲み上げている液体に接している対象物（汲み上げている液体中に突き出たパイプ、手すりなど）に触れないでください。また、汲み上げている液体に手を入れないでください。
自動排気装置
1. 液面レベルが低い場合、吸い返した空気やポンプ内に存在する空気は、自動排気装置を介して外
- に排出されます。空気だけでなく、液体も出てきます。
液面レベルが低い際にポンプの吸引不良の場合は、電源プラグの抜き取りと差し込みを繰り返し、吸引ロスを補助します。
自動運転
- 高さ調整とケーブルの長さでフロートスイッチを調整いたします。
注意事項
ポンプを無監視で連続運転する場合は、フロートスイッチを常に最上位置に設定して、ポンプが発実に水没しないようにしてください。
注意事項
自動運転は、フロートスイッチが汲み上げるとフロートを自動的に制御いたします。
液面レベルの上昇によりフロートスイッチがスイッチオンの高さに達すると、ポンプがオンになります。
液面レベルの低下によりフロートスイッチがスイッチオフの高さに達すると、ポンプがオフになります。
□ フロートスイッチの自由な動きを確保するために必要な
□ フロートスイッチとケーブルの長さ
2.5cm以上ある必要があります。
スイッチオンの高さ / スイッチオフの高さ（フロートスイッチが最下位置）。
| 最小/最大 SP 16. | 000 ロート SP 22. | 000 ロート |
| スイチオncy 高さ cm* | 18 / 21 20 / 24 | |
| スイチオncy 高さ cm* | 4 / 12 6 / 15 |
スイッチオンの高さ / スイッチオフの高さ（フロートスイッチが最上位置）。
| 最小/最大 SP 16. | 000 ダート SP 22. | 000 ダート |
| スイチオncy 高さ cm* | 28 / 31 33 / 36 | |
| スイチオncy 高さ cm* | 14 / 22 19 / 27 |
- フロートスイッチの位置により、フロートスイッチとロック間のケーブルの長さに応じて、スイッチオン・オフの高さが異なります。調整はケーブルの長さを保って行うことをお勧めします。
手動運転
注意事項
手動運転は、ポンプのスイッチは常にオンのままです。手動運転はポンプが自ら吸引するためには、液面レベルが60mm以上（SP16.000型）または50mm以上（SP22.000型）ある必要があります。ポンプは、残液面の高さが25mm（SP16.000型）または35mm（SP22.000型）まで汲み上げ可能です。表示された残液面の高さは、手動運転では達成できません。
- プッシュスイッチを上向きにロットに固定し
IraSt H
注意
空運転による損傷の危険！
空運転は、ボンプの摩耗を進行させます。
手動運転中は、機械を放置しないでください。
空運転の場合は、すぐに電源プラグをコンセントから抜いてください。
2. 電源プラグを抜く
運転の終了
- 機器と付属品を空にし乾燥させます。
手入れとメンテナンス
危険
感電やけがの危険があります。お願いいたします！
機器には、電気部品と機械部品が含まれています。
清掃や手入れの際は、お子様に行わせないでください。
清掃・洗浄
注意
損傷の危険！
乾燥した汚れや添加物による損傷の危険があります。
使用後は毎回、機器を清掃し、洗浄してください。
汚れや添加物を含む液体を汲み上げた場合は、引き続き機器を洗浄する必要があります。機器で汚れや添加物が洗い流されるまで、または添加物のない透明な淡水を汲み上げてください。
危険
感電やけがの危険があります！
機器には、電気部品と機械部品が含まれています。
組み立て、設置、分解、清掃の前には、機器を必ず電源から切り離してください。
- ヒューズコントロールを押し、接続コードを抜き取ります。
4 必要心忘，一念之和。
5 機器の外側は、清潔な柔らかい布と透明な真水で清掃します。
6 機器と付属品を空にして乾燥させます。
整備
機器はメンテナンスの必要はありません。
搬送
手で持って運ぶ
注意
誤った取り扱いをすると、けがをする危険があります！
ケーブルやホースに足を取られ、転倒する危険があります。
機器を移動するときは、ケーブルとホースに注意してください。
- ハンドルを握って機器を持ち上げてください。
車両での輸送
警告
けがの危険、損傷のリスク！
輸送の際には装置の重量に注意してください。
- 機器を車両で輸送する際には、適用されるガイドラインに従って、滑り止めや転倒防止のための固定を行ってください。
保管
注意
霜の故障を防止する
機器が洗浄液を完全に排出できない場合、霜によって故障する可能性があります。
機器の保管前に、機器やタンクから洗浄液を排出して完全に空にしてください。
機器を霜から保護してください。
機器は霜が発生しない屋内で保管してください。
注意
怪我と損傷が引き起こされる危険！
傾斜面では本機が転倒する恐れがあります。
保管の際には装置の重量に注意してください。
- トと付属品を乾燥させてください。
- トンは凍らない場所に保管してください。
障害発生時のサ公示一下
障害発生の原因は簡単なものもあります。以下の一覧表を参考にして、自分で対応することができます。確信が持てない時や、該当する障害が記載されていない場合は、認可カスマーパンーピスまでご連絡ください。
| エラーミ原因解決策 | ||
| bolnplは作動いたしますが、汲み上の)=(1) | bolnpl内分泌をはんだまえ。1.液体が吸しおるまえ、何度か、電源plaはCONSENTにから拔き取り、まえに満い)=(2) | 1.電源plaはCONSENTにから拔き取り。 2.吸引部を清掃)=(3) |
| 吸引部が説まて)=(4) | ||
| 手動運転の场合、液面が低すぎる。1. | 1. bolnplを上ご深く、汲み上の液体に浸理由くさい。次の章を参照理由くさい。運転。 | |
| ボンフが起動,Thantは運転中に突然停止る | 電源が遮断いたします。1. ヒューニス | 電気接続を確認いたします。 |
| 熱保護スイッチ、過熱によるボンフを停止いたします。 | 1. 電源TPLASをCONSENTから拔きります。 2. バンフが冷たのを待ります。 3. 吸引部の沢粒子を除去いたします。 4. 吸引部を清掃いたします。 5. バンフの空運転を防止いたします。 | |
| 満た的粒子が吸引部をプロックします。 | 1. 電源PLASをCONSENTから拔きります。 2. 吸引部を清掃いたします。 | |
| 汲み上の能力が低下いたします | 吸引部が詣まています。1. 電源TPLAS | をCONSENTから拔きります。 2. 吸引部を清掃いたします。 |
| 汲み上の能力が低層ごす | 最大汲み上の高さを超えます。はいの直道おはようお願いいたします。 | 最大汲み上の高さに注意くださいます。技術協议の章を参照くださいます。必要に広ります。上cularly直道は上層の高さを選択いたします。流量の最適化を参照くださいます。 |
| ケイック=ネクタが開閉いたします | TPLASを取りお願いいたします。1. ヒューニス | リルツドを取り,Thantは清掃いたします。 |
| 2. ヒルツドを清掃いたします。 | ||
| 3. ヒルツドを取り,Thantは清掃いたします。 |
技術データ
EU準拠宣言
| SP16.000Dirt | SP22.000Dirt | ||
| 機器のデーナ | |||
| 電源電圧 V 230-240 230-240 | |||
| 電源周波数 Hz 50 50 | |||
| 定格出力 W 550 750 | |||
| 流量 最大 | l/h | 16.000 | 22.000 |
| 压力 (最大) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| 汲み上司さ高さ (最大) | m 8 | 8 | |
| 浸漬深さ (最大) | m 7 | 7 | |
| 汲み上司さ用液体の許容溫度 | °C | 5..35 | 5..35 |
| 許容さる汲み上司さ用液体の粒子サイズ (最大) | mm 20 30 | ||
| 液体の最低高さ (手動 モーツ) | mm 60 50 | ||
| 残液面高さ mm 25 35 | |||
| 重量 (付属品なし) | kg 4,9 6,5 | ||
| 技術の変更が行う意思是。 | |||
流量の最適化
次の場合、流量はさらに大きくなります：
弊社はここに、以下に記載の機械がその設計と製造型式および弊社にて市場に出た仕様において、該当するEU指令の安全要件および健康要件を満たしていることを宣言いたします。弊社の相談なしに機械に改造を加えた場合、この宣言の有効性が失われます。
製品：0
型式：1.645-xxx
関連するEU指令
2014/35/EU 2014/30/EU 2011/65/EU 2009/125/EC
適用される規制
(EU) 2019/1781
適用される調和規格
EN 60335-1
EN60335-2-41
EN 62233: 2008
EN 55014-1:2017 + A11:2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3:2013
EN IEC 63000:2018
署名者は取締役の全権代理として行動します。
