使用説明書 WRE 4 Kärcher
一般的な安全に関する注意事項...237
安全に関する注意事項. . . . . . . 237
充電式電池パック / 充電器 . . . . 238
保護カバー ブラシ. . . . . . . . 238
装置上の記号……238
付属品と交換部品．．．．．．．．．． 238
同梱品．．．．．．．．．．．．．．．． 239
装置の説明．．．．．．．．．．．．．． 239
取り付け……239
セットアップ....239
充電式電池パックと充電器の取り扱いに関する情報……240
装置の電源を入れる……241
除草．．．．．．．．．．．．．．．． 241
搬送．．．．．．．．．．．．．．． 241
保管．．．．．．．．．．．．．．．．． 241
装置の正しい保管方法．．．．．．． 241
手入れとメンテナンス……241
剛毛ベルトの交換．．．．．．．．． 241
保護カバーの交換．．．．．．．．．． 242
予備ハンドルの取り外し.....242
クリーニング....242
障害発生時のサポート……242
保証. 243
技術データ. . . . . . . . . . . . . 243
EU準拠宣言. . . . . . . . . . . . . 244

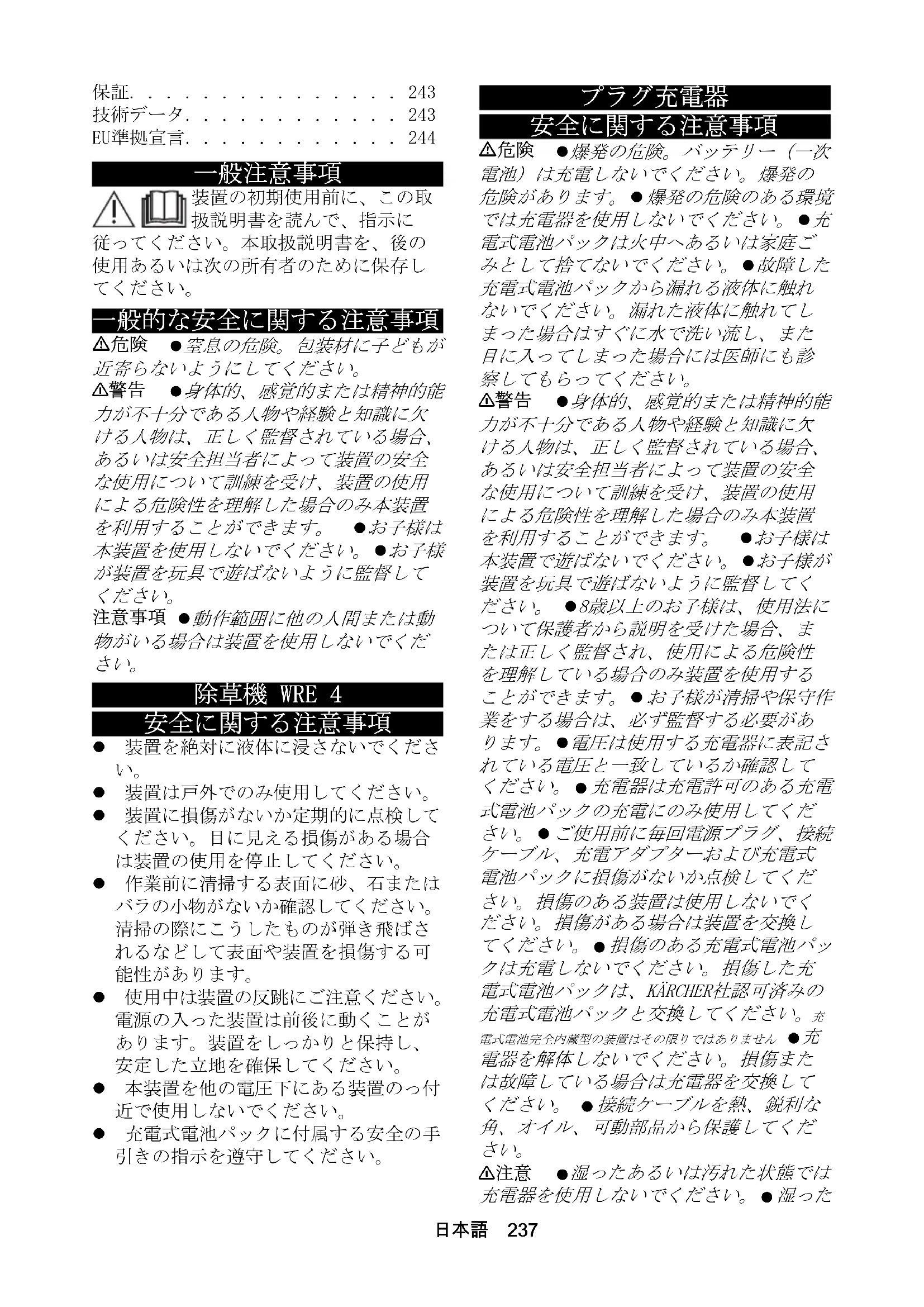

一般注意事項
装置の初期使用前に、この取扱説明書を読んで、指示に従ってください。本取扱説明書を、後の使用あるいは次の所有者のために保存してください。
一般的な安全に関する注意事項
△危険 ● 窒息の危険。包装材に子どもが近寄らないようにしてください。
△警告 ●身体的、感覚的または精神的能力が不十分である人物や経験と知識に欠ける人物は、正しく監督されている場合、あるいは安全担当者によって装置の安全な使用について訓練を受け、装置の使用による危険性を理解した場合のみ本装置を利用することができます。●お子様は本装置を使用しないでください。●お子様が装置を玩具で遊ばないように監督してください。
注意事項 ● 動作範囲に他の人間または動物がいる場合は装置を使用しないでください。
除草機 WRE 4
安全に関する注意事項
- 装置を絶対に液体に浸さないでください。
● 装置は戸外でのみ使用してください。
- 装置に損傷がないか定期的に点検してください。目に見える損傷がある場合は装置の使用を停止してください。
- 作業前に清掃する表面に砂、石またはバラの小物がないか確認してください。清掃の際にこうしたものが弾き飛ばされるなどして表面や装置を損傷する可能性があります。
- 使用中は装置の反跳にご注意ください。電源の入った装置は前後に動くことがあります。装置をしっかりと保持し、安定した立地を確保してください。
- 本装置を他の電圧下にある装置のっ付近で使用しないでください。
- 充電式電池パックに付属する安全の手引きの指示を遵守してください。
プラグ充電器
安全に関する注意事項
△危険 ●爆発の危険。バッテリー（一次電池）は充電しないでください。爆発の危険があります。●爆発の危険のある環境では充電器を使用しないでください。●充電式電池パックは火中へあるいは家庭ごみとして捨てないでください。●故障した充電式電池パックから漏れる液体に触れないでください。漏れた液体に触れてしまった場合はすぐに水で洗い流し、また目に入ってしまった場合には医師にも診察してもらってください。
△警告 ●身体的、感覚的または精神的能力が不十分である人物や経験と知識に欠ける人物は、正しく監督されている場合、あるいは安全担当者によって装置の安全な使用について訓練を受け、装置の使用による危険性を理解した場合のみ本装置を利用することができます。●お子様は本装置で遊ばないでください。●お子様が装置を玩具で遊ばないように監督してください。●8歳以上のお子様は、使用法について保護者から説明を受けた場合、または正しく監督され、使用による危険性を理解している場合のみ装置を使用することができます。●お子様が清掃や保守作業をする場合は、必ず監督する必要があります。●電圧は使用する充電器に表記されている電圧と一致しているか確認してください。●充電器は充電許可のある充電式電池パックの充電にのみ使用してください。●ご使用前に毎回電源プラグ、接続ケーブル、充電アダプターおよび充電式電池パックに損傷がないか点検してください。損傷のある装置は使用しないでください。損傷がある場合は装置を交換してください。●損傷のある充電式電池パックは充電しないでください。損傷した充電式電池パックは、KÄRCHER社認可済みの充電式電池パックと交換してください。充電式電池完全内蔵型の装置はその限りではありません ●充電器を解体しないでください。損傷または故障している場合は充電器を交換してください。●接続ケーブルを熱、鋭利な角、オイル、可動部品から保護してください。
△注意 ●湿ったあるいは汚れた状態では充電器を使用しないでください。●湿った
または汚れた状態の充電式電池を充電器の充電アダプターに差し込まないでください。
注意 ●ショートの危険。充電アダプターのコンタクトを金属部品から保護してください。●ショートの危険。充電式電池パックを金属部品と一緒に保管しないでください。●損傷の危険。接続ケーブルは電源アダプターやバッテリーアダプターに巻き付けないでください。●使用中は充電器にカバーをかけないでください。●充電器を接続ケーブルのところを持って運ばないでください。
注意事項 ● 充電式電池パックに付属する安全の手引きを必ずお読みください。使用の際には安全の手引きに従ってください。
充電式電池パック / 充電器
充電式電池パックと充電器の取り扱いのために取扱説明書と安全の手引きをお読みになってください。
規定に沿った使用
警告
飛び跳ねる粒子による負傷の危険
除草機は必ず瑕疵のない保護カバーをつけて使用してください。
本装置は、まっすぐな接合部や複雑な表面から生えた苔や雑草を取り除くために設計されています。
装置はご家庭でのみ使用してください。 伸縮式ハンドルおよびスイング可能なクリーニングヘッドは体の大きさに合わせて調整可能です。
予想可能な誤った使用
規定に沿った使用以外の使用は許可されていません。
規定に沿った使用以外の使用によって生じた損害には使用者が責任を負います。
環境保護
梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。
電気および電子機器には、誤って取り扱ったり廃棄したりすると人間と環境に危険を及ぼす可能性がある
バッテリーや充電式電池パックあるいはオイルなどの構成要素が含まれています。しかしながら、これらは機器が適切に機
能するために必要な構成要素です。このシンボルが表記されている機器は、家庭ゴミと一緒に廃棄してはいけません。
物質についての注意事項 (REACH)
物質に関する最新情報は、以下を参照してください: www.kaercher.de/REACH
保護カバー ブラシ
イラスト B
保護カバーは、使用者および周囲にいる人間が飛び眺ねる粒子によって負傷することを防ぎます。
装置上の記号
除草機 WRE 4
飛び回る物体に関する警告。
他の人が装置の動作範囲に近寄らないようにしてください。
装置の使用中には適切な防音保護具と保護眼鏡を装着してください。
装置を雨や飛沫から保護してください。
プラグ充電器
装置を湿気から保護してください。装置は乾燥した場所に保管してください。装置を雨ざらしにしないでください。装置は室内使用にのみ適しています。
装置は、保護クラス II の要件を満たしています。
付属品と交換部品
純正のアクセサリーおよび純正のスペアパーツのみ使用してください。これにより装置の安全で、トラブルの無い動作の保証が約束されます。
アクセサリーやスペアパーツに関する詳細については、www.kaercher.comをご参照ください。
同梱品
本装置の同梱品は包装材の上に表示されています。開梱の際に内容物が揃っているか確認してください。付属品が欠けている場合や輸送による損傷があった場合は販売業者にご連絡ください。
装置の説明
イラスト A
① 回転式ナイロンブラシ
②保護カバー ブラシ
③ スイング可能なクリーニングヘッド
④ スイング可能なクリーニングヘッドの
解放ボタン
⑤ 伸縮式ハンドル
⑥ 予備ハンドル
⑦装置スイッチの解放ボタン
⑧ 伸縮式ハンドルの解放ボタン
⑨ ハンドル
⑩ 装置スイッチ
⑪ 充電式電池パック「18 V Battery Power」用レシーバー
取り付け
- 同梱の傾斜側面のあるパイプをモータハウジングの中に差し込みます。
正しくはまるとカチッという音が聞こえます。
注意
損傷の危険
ハンドルは事前に取り付けられており、最短レベルに設定されています。伸縮式ハンドルを完全に取り付けてから伸縮レベルの設定を変更してください。
- パイプの上部をハンドル用差ホルダーに差し込みます。
イラスト C
正しくはまるとカチッという音が聞こえます。
- 装置のケーブルを伸縮式ハンドルの中のケーブル用チャンネルの中に下から上に通します。
イラスト D
- 予備ハンドルをホルダーに差し込みます。
イラスト E
正しくはまるとカチッという音が聞こえます。
-
保護カバーをホルダーに差し込みます。 イラスト F 正しくはまるとカチッという音が聞こえます。
-
ホルダーの密閉用ハンドルを回して取り外します。 イラスト G
-
剛毛ベルトを輪の形にブラシホルダーの中に押し込みます。 イラスト H
-
密閉用ハンドルを取り付けて回して締めます。 イラスト I
セットアップ
装置の設定
伸縮式ハンドルの設定
装置の長さを要件に合わせて調整できます。
- 解放ボタンを押します。
- 伸縮式ハンドルを希望通りに設定します。
イラスト J
クリーニングヘッドの設定
クリーニングヘッドの角度を個々のクリーニングの要件に合わせて調整できます。
- 解放ボタンを押します。
- クリーニングヘッドを希望通りに設定します。
イラスト K
充電式電池の投入
注意
汚れたコンタクト
装置および充電式電池の損傷
ご使用前に充電式電池ホルダーとコンタクトに汚れがないか点検し、必要に応じてこれを清掃します。
- 充電式電池をホルダーにカチッと音がするまで押し込みます。
充電式電池の取り出し
警告
無制御の入電
負傷の危険
充電式電池パックは、休憩中や点検/お手入れの作業前に機器から取り外してください。
- 解放ボタンを押します。
- 充電式電池を装置から取出します。
充電式電池パックと充電器の取り扱いに関する情報
ディスプレイ
充電式電池パックにはディスプレイが搭載されています。ディスプレイには以下の情報が表示されます。
- 充電狀態
- 充電の進捗
- 残り稼働時間
注意事項
稼働時間調整は出力切替によって行われます。
- エラーメッセージ
ご使用の装置によっては充電式電池パックの投入の際に表示が回転します。
| 表示 意味 | |
| 充電式電池パックの保管 | |
 | 使用していないときの充電式電池パックの充電レベル。 |
| 充電式電池パックの使用 | |
 | 使用時の充電式電池パックの残り時間。 |
| 充電式電池パックの充電 | |
 | 充電時の充電式電池パックの残り時間。 |
 | 充電式電池パックは完全充電済みです。 |
| エラー表示 | |
| 表示 意味 | |
 | 充電式電池パックの温度が許容温度範囲外にあるか充電式電池パックが短絡回路のためにブロックされています(章を参照)。 |
 | 充電式電池パックに欠陥があり、安全のためにロックされています。充電式電池パックを使用せず、規定に従って廃棄してください。 |
操作
注意
緩んだ充電式電池
怪我と損傷が引き起こされる危険
充電式電池パックがきちんとはまっていることを確認してください。
注意事項
使用中、ディスプレイは残りの稼働時間を表示します。
使用後に一部放電した充電式電池パックを充電してください。
充電式電池パックを KÄRCHER Battery Power (+) システムの装置でご使用になる前に使用装置の取扱説明書と安全の手引きをお読みください。
使用する前に、充電式電池パックと装置（18V - 36V）が適合していることを確認してください。
- 充電式電池パックを装置のホルダーに押し込んでください。
- 使用後は充電式電池パックを装置から取り外します。
- 使用後は充電式電池パックを充電します。
充電方法
注意事項
取り扱いに関する注意は、充電式電池パックまたは使用する機器の取扱説明書を参照してください。
- 充電式電池パックを充電器の充電アダプターに挿入します。
- 電源アダプターをコンセントに差し込みます。
- 充電は自動的に開始します。
充電式電池パックのディスプレイは残り充電時間を表示します。充電式電池
パックが完全充電されると、ディスプレイは「100%」を表示します。
- 充電後は充電式電池パックを充電アダプターから取り外します。
- 電源アダプターをコンセントから取り外します。
注意事項
充電された充電式電池パックは、使用するまで充電器に接続したままで構いません。オーバーロードの危険はありません。無駄なエネルギー消費を避けるため、充電式電池パックが完全充電したら、充電器の電源を遮断します。
ディスプレイには温度シンボルが表示されます。
許容温度を超える場合は充電式電池パックの充電はできません。充電式電池パックのディスプレイは充電試行の際に温度シンボルを表示します。
- 充電式電池の温度が通常範囲になるまでお待ちください。
充電式電池パックの温度が許容温度範囲に達すると、充電プロセスが開始します。
装置の電源を入れる
装置スイッチを解放するために解放ボタンを押す必要があります（安全機能）。解放ボタンを押した後に初めて装置は装置スイッチで電源を入れられるようになります。
- 解放ボタンを押します。
- 同時に装置スイッチを押します。 装置が始動します。解放ボタンから手を離しても構いません。装置は稼働し続けます。
- 装置スイッチから手を離します。 装置が停止します。
除草
- 装置をゆっくりとした動きで常に軽く角度をつけて押さえつけることなくクリーニング表面上で動かします。装置を表面に対して平らに動かさないでください。
イラスト L
- しつこい雑草の場合は何度も繰り返してゆっくりと処理します。
- 接合部の処理には装置を予備ハンドルの側で保持し、軽く傾けるようにしま
す。その際に接合材のかけらが剥がされることがあるのでご注意ください。
注意事項
装置は雑草を表面的に取り除くだけです。 根っこは取り除かれません。
表面を傷めないナイロンブラシは、ほとんどすべての硬い表面からまたはその間から多種多様な雑草の種類を取り除くことができます。しかしながら、クリーニングの結果は外部の影響によって（湿気、床の湿気、および周囲温度）によって異なることがあります。
注意
損傷の危険
装置で表面をこすったり、ブラシの保護カバーをひっかくために使用したりしないでください。装置が損傷することがあります
搬送
△注意
重量無視
怪我と損傷が引き起こされる危険
輸送の際には装置の重量に注意してください。
保管
△注意
重量無視
怪我と損傷が引き起こされる危険
保管の際には装置の重量に注意してください。
装置の正しい保管方法
装置はハンドルにある吊り用リングにかけて保管してください。または保護カバーの縁を下にして置くこともできます。 注意
ブラシの損傷の危険
装置はブラシを下にして置かないでください。
手入れとメンテナンス
剛毛ベルトの交換
注意事項
剛毛に消耗減少が見られる場合は、剛毛ベルトを交換する必要があります。
- 充電式電池パックを装置から取出します。
-
ブラシホルダーの密閉用ハンドルを回して取り外します。
-
使用済み剛毛ベルトを取出し補助具を用いて引き出します。
- 新しい剛毛ベルトをホルダーに押し入れます（「取り付け」を参照してください）。
- 密閉用ハンドルを取り付けて回して締めます。
保護カバーの交換
警告
飛び跳ねる粒子による負傷の危険
除草機は必ず瑕疵のない保護カバーをつけて使用してください。
保護カバーにひびや破損などの消耗減少が見られる場合は、保護カバーを交換する必要があります。
- 剛毛ベルトを取り出します。
- 保護カバーのインターロックを平らな スクリュードライバーで外します。 イラスト N
- 保護カバーを後ろへ引き出します。
- 新しい保護カバーをはめて、カチッと音がするまで押します。
予備ハンドルの取り外し
イラスト M
予備ハンドルは修理目的で取り外すことができます。
- 予備ハンドルのインターロックを平らなスクリュードライバーで外します。
- 予備ハンドルをホルダーから下に向けて引き出します。
予備ハンドルを再度取り付ける際には、カチッと音がするまで押し入れてください。
クリーニング
充電式電池パックはクリーニング前に装置から取り外す必要があります。
注意
不適切なクリーニング
装置の損傷
装置の洗浄にホースによる水噴射や高圧水噴射を使用しないでください。
刺激性の洗浄剤は使用しないでください。 ブラシを床の上ではたかないでください。
- 充電式電池を取り出します。
- 残留植物をブラシで取り除きます。
- 装置の汚れを湿った布で拭き取ります。
障害発生時のサポート
障害発生の原因は簡単なものであることがよくあり、以下の一覧表を参考にすればご自分で対処することができます。確信が持てない時や、該当する障害が記載されてない場合は認可カスタマーサービスまでご連絡ください。
よく手入れをしていても充電式電池パックの容量が使用年月とともに減少するため、完全充電の状態でも本来の最大稼働時間に達しなくなります。これは故障には当たりません。
装置の故障
装置が始動しません
充電式電池パックが正しく投入されていません。
- 充電式電池パックをホルダーにカチッと音がするまで押し込みます。
充電式電池パックが空です。
- 充電式電池を充電します。
充電式電池パックがスリープモードになっています。
- 装置スイッチを長押しするか、2回押します。
充電式電池パックが故障しています。
- 充電式電池を交換します。
使用中に装置が停止します
充電式電池がオーバーヒートしています
- 作業を中断し、充電式電池が許容温度範囲に冷却するまで待ちます。これには数分書かkることがあります。
使用中に装置が停止します
剛毛ベルトがブロックされています / 装置が過負荷になっています / モーター保護が作動しています。
- 装置を数分冷却してください。
- 使用中に装置にかける圧力を減らします
不十分なクリーニング結果
ブラシの消耗
- 剛毛ベルトを交換してください。
読み込み中のエラー
充電式電池パックが充電されません、ディスプレイはオン
充電器が故障しています。
- 充電器を交換してください。
充電式電池パックが充電されません、ディスプレイはオフ
充電式電池パックが完全放電された状態であるかまたは故障しています。
-
しばらくしてからディスプレイに残りの充電時間が表示されるのを待ちます。 ディスプレイがオフのままであれば、充電式電池パックが故障しています。
-
充電式電池パックを交換してください。 充電式電池パックが充電されません、 ディスプレイは温度シンボルを表示しています
充電式電池パックの温度が高すぎまたは低すぎます。
- 充電式電池パックを通常の温度条件の環境へ移し、充電式電池パックの温度が通常範囲になるまでお待ちください。充電式電池パックの取扱説明書の「技術データ」の章を参照してください。充電は自動的に開始します。
充電式電池パックの障害
一般的なエラー
ディスプレイに壊れたバッテリー記号が表示されます
充電式電池パックに欠陥があり、安全のためにロックされています。
-
充電式電池パックを使用しないでください。
-
充電式電池パックを規定に従って廃棄してください。
操作中のエラー
ディスプレイには温度シンボルが表示されます
充電式電池パックの温度が高すぎまたは低すぎます。
- 充電式電池パックの温度が通常範囲になるまでお待ちください。充電式電池パックの取扱説明書の「技術データ」の章を参照してください。
回路が短絡した場合、充電式電池パックは30秒間ブロックされます。短絡が頻繁に発生すると、バッテリーパックは永久にロックされます。
- 充電式電池パックを充電器に接続してロックを解除してください。
ディスプレイに残り時間0が表示され、装置がオフになります。
バッテリーパックが放電されます。
- 充電式電池パックを充電します。
保管中のエラー
ディスプレイに残り容量が表示されません
バッテリーパックが放電されます。
- 充電式電池パックを充電します。
充電式電池パックが完全充電の場合でもディスプレイには残容量が70%と表示されます
バッテリーパックは自動保管モードになっています。充電式電池パックを21日以上使用していない場合は、保管モードが作動します。この機能は、電池セルの急速な経年劣化を防ぎ、寿命を延ばします。
- 充電式電池パックを次回の使用の前に完全充電してください。
保証
国ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。保証請求の際はレシートを販売店またはお近くの認可カスタマーサービスを提示してください。
(住所は裏面をご覧ください)
技術データ
| WRE 4 | WRE 4Battery Battery Set | |
| 装置のデータ | ||
| 充電式電池パックの種類 | - BatteryPower18/25 | |
| 動作電圧 V 18 18 | ||
| ブラシ回転数 1/min 2300-2800 | 2300-2800 | |
| ブラシ直系 mm 180 180 | ||
| ブラシ原材料 ナイロン | ナイロン | |
| 度量衡 | ||
| 重量 kg 2,8 3,3 | ||
| 長さ x 幅 x 高さ mm 1370 x230 x380 | 1370 x230 x380 | |
WRE 4
WRE 4
Battery Battery Set
づいて求めた値
| 手および腕におけ m/s2 <2,5 <2,5る振動値 |
| 不確実性 K m/s | 2 | 0,2 | 0,2 |
| 音圧レベル dB(A) 71 71 |
| 不確実性 KpA | dB(A) 2 2 |
| 音響出力レベル | dB(A) 87 87 |
| L_WA + 不確実性 K_WA |
技術的な変更が行われることがあります。
EU準拠宣言
弊社はここに以下に記載する機械がその設計と製造型式および弊社によって市場に出された仕様において、関連するEU指令の安全要件および健康要件を満たしていることを宣言します。弊社との相談なしに機械に改造を食うわえた場合は、この宣言の有効性が失われます。
製品：除草機
型式：WRE 4
関連するEU指令
2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
適用される調和規格
EN 60335-1
EN 62233: 2008
EN 55014-1:2006+A2:2011
EN 55014-2
EN 50581
適用される適合性評価手続き
2000/14/EG: 追補 V
音響出力レベル dB(A)
計測者：85
保証者：87
署名者は取締役の全権代理として行動します。
H. Jenner
ファックス: +49 7195 14-2212
ヴィンエンデン（Winnenden）、2018年1
月1日
