MANUALE UTENTE MH 4005 AL-KO

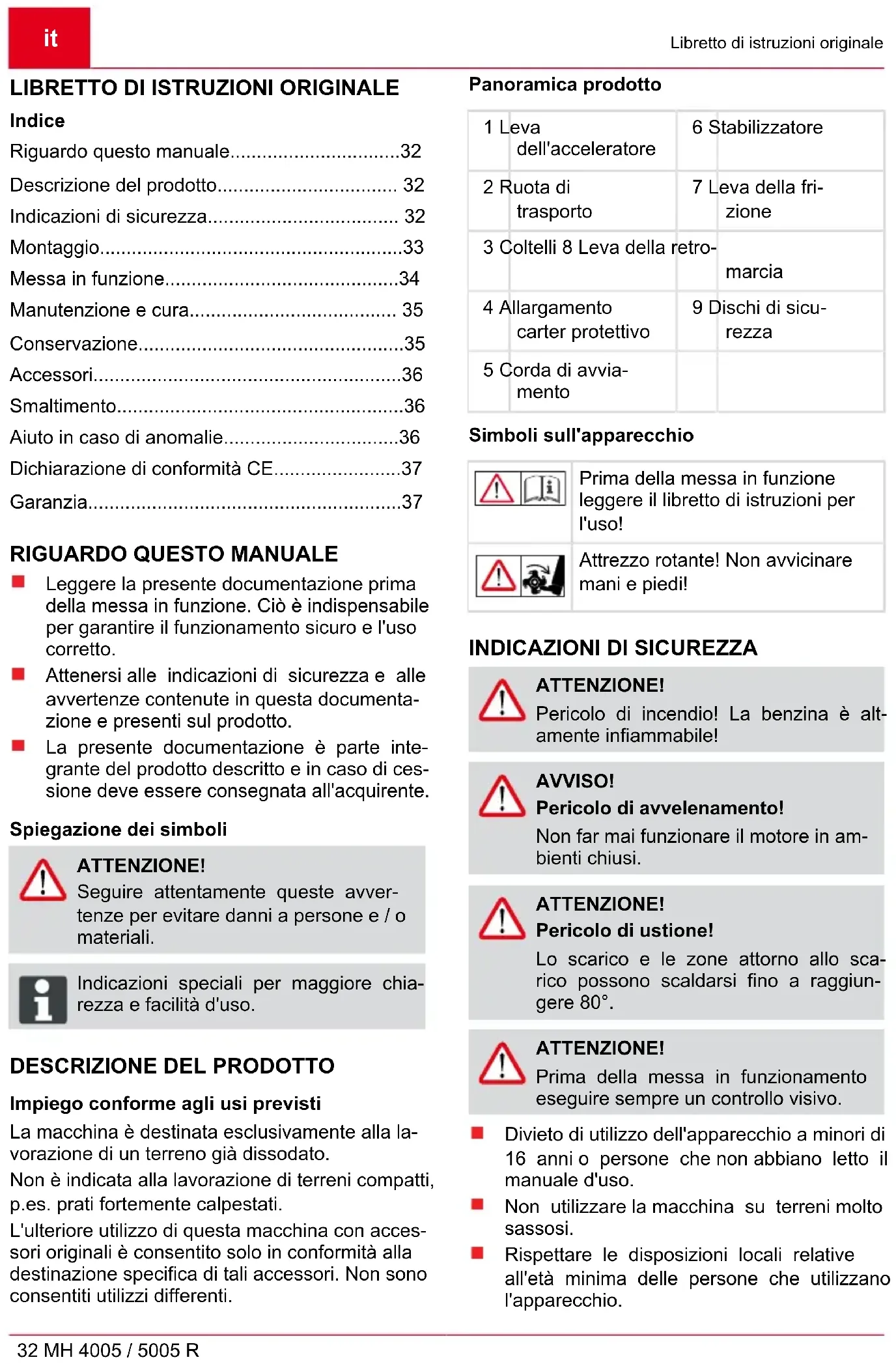

IT Istruzioni per l'uso....32

SL Navodila za uporabo.... 38

Riguardo questo manuale....32

Descrizione del prodotto.... 32

Indicazioni di sicurezza.... 32

Montaggio....33

Messa in funzione....34

Manutenzione e cura.... 35

Conservazione....35

Accessori....36

Smaltimento....36

Aiuto in caso di anomalie....36

Dichiarazione di conformità CE....37

Garanzia....37

RIGUARDO QUESTO MANUALE

Leggere la presente documentazione prima della messa in funzione. Ciò è indispensabile per garantire il funzionamento sicuro e l'uso corretto.
Attenersi alle indicazioni di sicurezza e alle avvertenze contenute in questa documentazione e presenti sul prodotto.
La presente documentazione è parte integrante del prodotto descritto e in caso di cessione deve essere consegnata all'acquirente.

Spiegazione dei simboli

ATTENZIONE!

Seguire attentamente queste avver- tenze per evitare danni a persone e / o materiali.

Indicazioni speciali per maggiore chia-rezza e facilità d'uso.

DESCRIZIONE DEL PRODOTTO

Impiego conforme agli usi previsti

La macchina è destinata esclusivamente alla lavorazione di un terreno già dissodato.

Non è indicata alla lavorazione di terreni compatti, p.es. prati fortemente calpestati.

L'ulteriore utilizzo di questa macchina con accessori originali è consentito solo in conformità alla destinazione specifica di tali accessori. Non sono consentiti utilizzi differenti.

Panoramica prodotto

1 Leva dell'acceleratore	6 Stabilizzatore
2 Ruota di trasporto	7 Leva della fri-zione
3 Coltelli 8 Leva della retro-marcia
4 Allargamento carter protettivo	9 Dischi di sicu-rezza
5 Corda di avvia-mento

Simboli sull'apparecchio

Prima della messa in funzione leggere il libretto di istruzioni per l'uso!

Attrezzo rotante! Non avvicinare mani e piedi!

INDICAZIONI DI SICUREZZA

ATTENZIONE!

Pericolo di incendio! La benzina è altamente infiammabile!

AVVISO!

Pericolo di avvelenamento!

Non far mai funzionare il motore in ambienti chiusi.

ATTENZIONE!

Pericolo di ustione!

Lo scarico e le zone attorno allo scarico possono scaldarsi fino a raggiungere 80°.

ATTENZIONE!

Prima della messa in funzionamento eseguire sempre un controllo visivo.

Divieto di utilizzo dell'apparecchio a minori di 16 anni o persone che non abbiano letto il manuale d'uso.
Non utilizzare la macchina su terreni molto sassosi.
Rispettare le disposizioni locali relative all'età minima delle persone che utilizzano l'apparecchio.

■ Non indossare indumenti larghi
■ Indossare scarpe robuste e antiscivolo
Allontanare corpi estranei dall'area di lavoro
La macchina non può essere utilizzata in ambito professionale
Non utilizzare l'apparecchio sotto l'effetto di alcool, droghe o medicinali.
Rispettare le norme locali sui tempi di funzionamento
■ Lavorare esclusivamente in presenza di luce solare o illuminazione artificiale sufficienti.

ATTENZIONE!

Prima della messa in funzionamento eseguire sempre un controllo visivo.

Utilizzare l'apparecchio solo se è privo di difetti tecnici.
Tenere presente che l'utilizzatore è responsabile degli incidenti e dei danni potenziali ad altre persone o alle relative proprietà
Non disattivare i dispositivi di sicurezza e di protezione
Non mettete mai le mani o i piedi vicino a parti rotanti.
Non sollevare e non trasportare mai l'apparecchio mentre il motore è in moto.
Durante il lavoro non perdere mai l'equilibrio.
L'utilizzatore è responsabile degli eventuali incidenti con altre persone e con gli oggetti di loro proprietà.
Non lasciare incustodito l'apparecchio
Tenere puliti scarico e motore
Conservare la benzina solo in appositi recipienti.
Far rifornimento solo all'aperto.
Se danneggiato, sostituire il serbatoio o il suo tappo.
Sostituire le parti danneggiate o usurate con parti di ricambio originali.
■ Con riserva di modifiche strutturali e dell'esecuzione.
All'avviamento (accensione) del motore nessuno deve trattenersi davanti alla macchina o agli utensili di lavoro (coltelli) - l'azionamento dei coltelli deve essere disattivato.
Svolgere il montaggio e lo smontaggio della ruota di trasporto e la regolazione dello stabilizzatore esclusivamente a motore spento e a coltelli fermi.

Se ci si sposta con la ruota di trasporto montata, arrestare il motore e attendere che i coltelli si fermino.
La macchina può essere utilizzata solo nel rispetto della distanza di sicurezza data dalla stegola.
Lavorare sempre in senso trasversale alla pendenza.
Non lavorare in salita e in discesa né su pen- denze con inclinazione superiore a 10°.
Non aprire il tappo del serbatoio e non introdurre la benzina mentre il motore è in funzione o a macchina molto calda.
Per fare rifornimento utilizzare un imbuto o un tubo di riempimento in modo da evitare di versare carburante sul motore, sulla scocca o per terra.
Qualora sia fuoriuscita della benzina il motore non deve essere avviato. È necessario pulire l'apparecchio ed evitare qualsiasi tentativo di accensione finché i vapori di benzina non si sono volatilizzati.
Per ragioni di sicurezza, non utilizzare il motore se presenta pezzi usurati o danneggiati. Tali pezzi devono essere sostituiti e non devono essere riparati in alcun caso. Utilizzare pezzi di ricambio originali. Pezzi di ricambio non equivalenti possono danneggiare il motore e comprometterne la sicurezza
Se danneggiata sostituire la marmitta di scarico.
Non modificare le impostazioni del regolatore del motore.

MONTAGGIO

Montaggio stabilizzatore (2)

Inserire il lato lungo dello stabilizzatore (2-1) nell'estremità del braccio del telaio e bloccarlo ruotando la manopola (2-2).

Montaggio ruota di trasporto (3)

La ruota di trasporto serve (3-1) solo per gli spostamenti della motozappa.

Infilare la ruota di trasporto (3-1) sullo stabilizzatore e fissare mediante la vite a stella (3-2).

Mentre si lavora la ruota di trasporto deve essere rimossa:

■ allentare la vite ad alette (3-2) e rimuovere la ruota di trasporto.

Montaggio del supporto stegola (4)

Montare il supporto (4-1) sulla motozappa in base alle 4 viti, alle rondelle (4-3) e ai dadi (4-4) già applicati alla piastra (4-2).
■ Montare il passacavi (4-5) come in figura (4).

Montaggio stegola (5)

Fissare i 2 tubi stegola (5-1) al supporto con la vite passante (5-2), il distanziale (5-3), le rondelle (5-4) e il dado (5-5) e il dado.
Eseguire lo stesso procedimento per il foro inferiore (5-9) inserendo l'altra vite (5-2), il distanziale (5-3) e le rondelle spessore 4 mm (5-6) nel pomolo (5-7) e pomolo (5-8) completo di dado nell'ordine come rappresentato in figura (5).

Per evitare l'abrasione dei tiranti Bowden, condurre questi ultimi tra le viti passanti (5-2) e il distanziale (5-3)!

Per ulteriori informazioni vedere Regolazione stegole.

Montaggio leva dell'acceleratore (6)

Fissare il cavo dell'acceleratore alla stegola con vite e dado esagonale.

Montaggio del cavo di comando (7)

Avvitare il cavo di comando (7-1) alla stegola destra (7-3) con la vite (7-2).

ATTENZIONE!

Inserire la stegola (7-3) tra i due cavi di comando.

MESSA IN FUNZIONE

Mettere in funzione la macchina solo a montaggio completamente avvenuto.

ATTENZIONE!

Prima della prima messa in funzione rabboccare olio e benzina. Per questa operazione attenersi al manuale d'uso del costruttore del motore a benzina in dotazione.

Regolazione stegola (5)

Le stegole sono regolabili in altezza.

1 Svitare i pulsanti girevoli (5-7) e (5-8) e inserire la vite passante (5-2) nel foro più indicato per il tipo di lavoro che si deve svolgere.

Solo per la versione con regolazione laterale:

2 le stegole possono essere ruotate tramite sollevamento della leva (5-10) verso destra o sinistra.

Ruota di trasporto

Con la ruota di trasporto è possibile trasferire la motozappa sul luogo di utilizzo in modo facile e pratico.

1 Per lavorare con la motozappa rimuovere la ruota di trasporto. "Montaggio ruota di trasporto (3)"

Regolazione dello stabilizzatore (2)

Perché la motozappa lavori bene e correttamente in avanti, è possibile regolare l'altezza dello stabilizzatore (2-1) allentando la vite di arresto (2-2), in modo che la macchina conservi una posizione di lavoro orizzontale.
Una volta effettuata la regolazione, stringere la vite di arresto (2-2).

Avviamento del motore (6)

All'avvio del motore la leva della frizione per il coltello non deve essere attivata!

1. Portare la leva dell'acceleratore in posizione "START".
2. Tirare di colpo la fune di avviamento e quindi lasciarla riavvolgere lentamente.

Attivazione dei coltelli (8)

1. Tirare la leva della frizione completamente verso l'alto e trattenerla. I coltelli devono cominciare a ruotare solo dopo la metà della corsa della leva.

Spegnere i coltelli (8)

1. Rilasciare la leva della frizione.

Inserimento retromarcia (9)

1. Tirare verso l'alto la leva della retromarcia fino all'arresto.

Disattivare la retromarcia (9)

1. Rilasciare la leva della retromarcia.

Spegnere il motore (6)

1. Portare la leva dell'acceleratore in posizione "STOP".

MANUTENZIONE E CURA

ATTENZIONE!

Pericolo di infortunio!

Prima di qualsiasi intervento di manutenzione e cura, spegnere sempre il motore e sfilare la spina delle candele!
Il motore può presentare una certa inerzia. Dopo lo spegnimento, accertarsi che il motore sia fermo!
- Quando si devono eseguire operazioni di manutenzione e pulizia sulla lama tagliente indossare sempre guanti da lavoro.

Pulire l'apparecchio dopo l'uso
Non spruzzare acqua sull'apparecchio! La penetrazione di acqua (impianto di accensione, carburatore...) può provocare danni.

Se la macchina viene inclinata di lato, il carburatore deve essere rivolto verso l'alto!

È necessario svolgere una verifica tecnica:

■ dopo aver investito un ostacolo
in caso di arresto improvviso del motore
in caso di danni al cambio
in caso di cinghia trapezoidale guasta
in caso di coltello piegato
in caso di albero motore piegato

Cambio dell'olio degli ingranaggi

In generale, ogni 100 ore di lavoro è necessario sostituire anche l'olio del cambio. (Viscosità dell'olio SAE 80).

Cambio dell'olio (10)

1. Allentare il tappo dell'olio.
2. Disporre la macchina in obliquo e aspirare l'olio con una pompa.
3. Riempire con olio nuovo. Quantità d'olio necessaria circa 0,2 l (MH4005) e 0,5 l (MH 5005 R).

Portare la macchina orizzontale; svitare la chiusura e verificare che l'olio si trovi al livello inferiore del foro. La chiusura di riempimento e svuotamento corrisponde al livello dell'olio.

ATTENZIONE!

Non scaricare l'olio esausto nelle fognature o disperderlo nel terreno.

L'inquinamento dell'acqua di falda è un reato.

Tutte le stazioni di servizio ritirano anche l'olio esausto oppure informatevi presso il vostro Comune di residenza.

1. Chiudere il bocchettone con il tappo a vite.

Motore

Cambio olio / filtro dell'aria / candela

Vedere il manuale d'uso del costruttore del motore.

Regolazione dei tiranti Bowden

La regolazione di precisione viene effettuata mediante la vite in corrispondenza della stegola superiore e della console del motore (rispettivamente alle estremità del tirante Bowden).

1. Allentare i controdadi.
2. correggere con la vite di regolazione.

Regolazione corretta: I coltelli devono cominciare a ruotare solo dopo la metà della corsa della leva.

1. Serrare nuovamente i controdadi.

Cavo dell'acceleratore:

Vedere il manuale d'uso del costruttore del motore.

CONSERVAZIONE

CAUTELA!!

Pericolo di incendio!!

Non conservare la macchina contenente benzina all'interno di edifici dove i vapori di benzina potrebbero entrare in contatto con fiamme libere o scintille!

Le riparazioni devono essere eseguite solo da officine specializzate autorizzate o dal nostro servizio di assistenza clienti.

Spegnere il motore, attendere l'arresto dei coltelli e sfilare la spina delle candele.
In caso di attività sui coltelli indossare sempre guanti protettivi.
Far rifornimento solo all'aperto.

■ Prima di estrarre il tappo del serbatoio, spegnere e far raffreddare il motore
Non esporre la macchina a spruzzi d'acqua! Le infiltrazioni d'acqua possono rovinare il motore e l'interruttore a tasto di sicurezza.

ACCESSORI

Al posto dello stabilizzatore è possibile montare svariati accessori. Rivolgersi al proprio rivenditore specializzato.

SMALTIMENTO

Non smaltire gli apparecchi, le batterie e gli accumulatori esausti tra i rifiuti domestici!

L'imballo, la macchina e gli accessori sono stati prodotti con materiali riciclabili, pertanto devono essere smaltiti di conseguenza.

AIUTO IN CASO DI ANOMALIE

ATTENZIONE!

Prima di tutti gli interventi di manutenzione e pulizia sfilare il connettore della candela!

Anomalia Eliminazione
Il motore non parte	Rabboccare benzina
	Portare la leva dell'acceleratore in posizione "START".
	Inserire il relativo connettore sulla candela
	Controllare la candela di accensione, eventualmente sostituire
	Pulire il filtro dell'aria
	Pulire il filtro dell'ariaLa potenza motore si affievolisce
	Pulire la motozappa da residui vegetali
I coltelli non girano	Tirante Bowden non regolato correttamente per il coltello
	Coltello allentato sull'albero motore
	Cinghia trapezoidale guasta Officina servizio clienti
	Danni agli ingranaggi Officina servizio clienti

In caso di anomalie non eliminabili si prega di rivolgersi al nostro servizio clienti competente.

DICHIARAZIONE DI CONFORMITÀ CE

A questo mezzo dichiariamo che questo prodotto, nella versione da noi messa in circolazione, soddisfa i requisiti delle direttive UE armonizzate, delle norme di sicurezza UE e degli standard specifici di prodotto.

Prodotto

Motozappa

Numero seriale

G2212215

Costruttore Procuratore

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Tipo Direttive UE Norme armonizzate

MH 4005

MH 5005 R

2006/42 CE

2004/108/CE

2000/14/CE

2004/26/CE

EN 709

EN 709/A4

EN ISO 14982

Rumorosità Valutazione della conformità

EN ISO 3744

misurata / garantita

2000/14/CE

Appendice VIII

MH 4005: 92 dB(A) / 93 dB(A)

MH 5005 R: 92 dB(A) / 93 dB(A)

Kötz, 12/02/2015

Wolfgang Hergeth

Managing Director

GARANZIA

Elimineremo - a nostra discrezione tramite riparazione o consegna sostitutiva - eventuali difetti di produzione o del materiale dell'apparecchio entro i termini di prescrizione previsti dalla legge per i diritti di ricorso per vizi della cosa. I termini di prescrizione dipendono dalla normativa in vigore nel paese in cui l'apparecchio è stato acquistato.

I termini della garanzia valgono solo nei casi se a garanzia decade nei casi seguenti:

guenti:

■ osservanza delle presenti istruzioni per l'uso
trattamento corretto
- utilizzo di parti di ricambio originali

■ tentativi di riparazione in proprio
■ modifiche tecniche eseguite in proprio
■ uso non conforme alla destinazione

Sono esclusi dalla garanzia:

■ danni della vernice da ricondurre alla normale usura
Parti usurabili che sono contraddistinte sulla scheda ricambi con telaio [xxx xxx (x)]
■ Motori a scoppio (per questi valgono le disposizioni di garanzia separate dei rispettivi costruttori del motore)

Il periodo di garanzia inizia con l'acquisto da parte del primo consumatore finale. Fondamentali sono la data e la ricevuta di acquisto. Rivolgersi al proprio rivenditore o al centro di assistenza autorizzato più vicino presentando la presente garanzia e la ricevuta di acquisto originale. La presente dichiarazione di garanzia non altera i diritti derivanti da vizi del prodotto spettanti per legge all'acquirente nei confronti del venditore.

PREVOD ORIGINALNIH NAVODIL

Kazalo vsebine

FORSIKTIG! Brannfare!

Maskin med fylt tank skal ikke oppbevares inne i bygninger der bensindamp kan komme i kontakt med ild eller gniste!
