BEDIENUNGSANLEITUNG MH 4005 AL-KO
D Betriebsanleitung....8
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu diesem Handbuch....8
Produktbeschreibung......8
Sicherheitshinweise....8
Montage....9
Inbetriebnahme....10
Wartung und Pflege.... 11
Lagerung.... 11
Zubehörteile....12
Entsorgung.... 12
Hilfe bei Störungen.... 12
EG-Konformitätserklärung....13
Garantie....13
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden.
Zeichenerklärung

ACHTUNG!
Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
Bestimmungsgemäße Verwendung
Dieses Gerät ist nur zur Bearbeitung eines vorge-lockerten Bodens bestimmt.
Zur Umarbeitung von festen Böden, z.B. festgetretener Rasen, ist dieses Gerät nicht geeignet.
Die weitere Verwendung dieses Gerätes mit Original-Zusatzteilen ist nur entsprechend deren Be-
stimmung erlaubt. Anderweitige Anwendung ist nicht gestattet.
Produktübersicht
| 1 Gashebel 6 Bremssporn | |
| 2 Transportrad 7 Kupplungshebel | |
| 3 Hackmesser 8 Hebel für Rückwärtsgang | |
| 4 Schutzblechverbreiterung | 9 Schutzscheiben |
| 5 Starterseil | |
Symbole am Gerät

Vor Inbetriebnahme Gebrauchsanleitung lesen!

Rotierendes Werkzeug! Hände und Füße fernhalten!
SICHERHEITSHINWEISE

WARNUNG!
Brandgefahr! Benzin ist hochgradig entflammbar!

WARNUNG!
Vergiftungsgefahr!
Motor nie in geschlossenen Räumen laufen lassen.

ACHTUNG!
Verbrennungsgefahr!
Der Auspuff, sowie die Bereiche um den Auspuff können bis zu 80° heiß werden.

ACHTUNG!
Vor Inbetriebnahme immer eine Sichtkontrolle durchführen.
Jugendliche unter 16 Jahren oder Personen, welche die Bedienungsanleitung nicht kennen, dürfen das Gerät nicht benützen. Das Gerät nicht auf grobsteinigem Gelände einsetzen. - Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten. ■ Keine lose sitzende Kleidung tragen ■ Festes, rutschsicheres Schuhwerk tragen
Fremdkörper im Arbeitsbereich entfernen. Das Gerät darf nicht im gewerblichen Einsatz betrieben werden Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen. Landesspezifische Bestimmungen für die Betriebszeiten beachten Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten.

ACHTUNG!
Vor Inbetriebnahme immer eine Sichtkontrolle durchführen.
Gerät nur in technisch einwandfreiem Zustand benutzen. Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können. Sicherheits- und Schutzeinrichtungen nicht außer Kraft setzen. Hände und Füße nicht in die Nähe rotierender Teile bringen. Gerät nie mit laufendem Motor heben oder tragen. Beim Arbeiten auf sicheren Stand achten. Der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich. Gerät nicht unbeaufsichtigt lassen. Auspuff und Motor sauber halten. Benzin nur in dafür vorgesehenen Behältern aufbewahren. Nur im Freien tanken. Beschädigten Tank oder Tankverschluss austauschen. Beschädigte oder verschlissene Teile durch Original-Ersatzteile ersetzen. Konstruktions- und Ausführungsänderungen vorbehalten. Beim Anlassen (Starten) des Motors darf niemand vor dem Gerät bzw. den Arbeitswerkzeugen (Hackmesser) stehen - der Antrieb der Hackmesser muss ausgeschaltet sein. Den An- und Abbau des Transportrades, bzw. das Verstellen des Bremsspornes nur bei abgeschaltetem Motor und stehenden Hackmessern vornehmen. Beim Fahren mit angebautem Transportrad den Motor abstellen und Stillstand der Hackmesser abwarten.
Das Benutzen des Gerätes ist nur bei Einhaltung des durch den Führungsholm gegebenen Sicherheitsabstandes erlaubt. Stets quer zum Hang arbeiten. Nicht hangauf- und hangabwärts, sowie an Hängen mit mehr als 10° Neigung arbeiten. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. Zum Auftanken einen Trichter oder ein Einfüllrohr verwenden, damit kein Kraftstoff auf den Motor, das Gehäuse oder die Erde verschüttet werden kann. Falls Benzin übergelaufen ist, darf der Motor nicht gestartet werden. Das Gerät ist zu reinigen und jeglicher Zündversuch zu vermeiden, bis die Benzindämpfe sich verflüchtigt haben. Aus Sicherheitsgründen, nie den Motor mit abgenutzten oder beschädigten Teilen verwenden. Die Teile müssen ersetzt und dürfen niemals repariert werden. Originalersatzteile verwenden. Nicht gleichwertige Ersatzteile können den Motor beschädigen und Ihre Sicherheit gefährden. Beschädigte Auspufftöpfe austauschen. Die Reglereinstellungen des Motors nicht verändern.
MONTAGE
Montage Bremssporn (2)
Die lange Seite des Bremssporns (2-1) in das Endstück des Rahmenarms einführen und blockieren, indem man den Griff (2-2) dreht.
Montage Transportrad (3)
Das Transportrad (3-1) dient nur zur Beförderung der Motorhacke.
Transportrad (3-1) auf Bremssporn aufschieben und mittels der Sternschraube (3-2) befestigen.
Während der Arbeit ist das Transportrad zu entfernen:
Die Flügelschraube lockern (3-2) und Transportrad abnehmen.
Montage Holmhalter (4)
Den Halter (4-1) anhand der bereits an der Platte angebrachten 4 Schrauben (4-2), den Unterlegscheiben (4-3) und Muttern (4-4) an der Motorhacke montieren. ■ Die Kabeldurchführung (4-5) wie in der Abbildung (4) montieren.
Montage Holm (5)
Die 2 Holmrohre (5-1) mittels Durchsteckschraube (5-2), Abstandsstück (5-3), Unterlegscheiben (5-4) und Mutter (5-5) im oberen Loch des Holmes befestigen. Dasselbe Verfahren für das Loch (5-9), in dem man die andere Schraube (5-2), Abstandsstück (5-3) und die Unterlegscheibe 4 mm (5-6) in den Drehknopf (5-7) und den anderen Drehknopf (5-8) mit Mutter in der auf der Abbildung (5) gezeigten Reihenfolge einführt.

Um ein Durchscheuern der Bowdenzüge zu vermeiden, Bowdenzüge zwischen Durchsteckschrauben (5-2) und Abstandsstück (5-3) durchführen!
Für weitere Informationen siehe Holmeinstellung.
Montage Gashebel (6)
Das Gaskabel mit Schraube und Sechskantmutter am Holm befestigen.
Montage Steuerkabel (7)
■ Steuerkabel (7-1) mittels Schraube (7-2) am rechten Holm (7-3) anschrauben.

ACHTUNG!
Den Holm (7-3) zwischen beiden Steuerkabeln durchführen.
INBETRIEBNAHME
Gerät erst in Betrieb nehmen, wenn die Montage vollständig durchgeführt wurde.

ACHTUNG!
Vor der Erstinbetriebnahme Öl und Benzin einfüllen. Dazu die mitgelieferte Bedienungsanleitung des Motorenherstellers für den Benzinmotor beachten.
Einstellung Holm (5)
Die Holme sind höhenverstellbar.
1 Die Drehknöpfe (5-7) und (5-8) abschrauben und die Durchsteckschraube (5-2) in das Loch stecken, das am besten für Ihre Arbeit geeignet ist.
Nur für die seitlich verstellbare Version:
2 Die Holme können durch Anheben des Hebels (5-10) nach rechts oder links gedreht werden.
Transportrad
Mit dem Transportrad die Motorhacke leicht und bequem zum Einsatzort rollen.
1 Zum Arbeiten mit der Motorhacke das Transportrad abnehmen. "Montage Transportrad (3)"
Einstellung Bremssporn (2)
- Damit die Motorhacke gut fräst und richtig vorwärts arbeitet, lässt sich durch Lockerung der Feststellschraube (2-2) die Höhe des Bremssporns (2-1) so einstellen, dass die Maschine eine waagrechte Arbeitsposition beibehält. Nach erfolgter Einstellung die Feststellschraube (2-2) anziehen.
Starten des Motors (6)
Beim Starten des Motors darf der Kupplungshebel für die Hackmesser nicht aktiviert sein!
- Gashebel auf Position "START" stellen.
- Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen.
Hackmesser einschalten (8)
- Kupplungshebel ganz hochziehen und festhalten. Die Hackmesser dürfen sich erst nach der Hälfte des Hebelweges beginnen zu drehen.
Hackmesser ausschalten (8)
- Kupplungshebel loslassen.
Rückwärtsgang einschalten (9)
- Hebel für Rückwärtsgang bis zum Anschlag hochziehen.
Rückwärtsgang ausschalten (9)
- Hebel für Rückwärtsgang loslassen.
Motor ausschalten (6)
- Gashebel auf Position "STOP" stellen.
WARTUNG UND PFLEGE

ACHTUNG!
Verletzungsgefahr!
Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzenstecker ziehen! Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!
Das Gerät nach jedem Gebrauch reinigen. Gerät nicht mit Wasser abspritzen! Eindringendes Wasser (Zündanlage, Vergaser...) kann zu Störungen führen.

Wenn das Gerät zur Seite geneigt wird, muss der Vergaser nach oben zeigen!
Fachmännische Überprüfung ist erforderlich:
nach Auffahren auf ein Hindernis ■ bei plötzlichem Stillstand des Motors bei Getriebeschaden ■ bei defektem Keilriemen ■ bei verbogenem Messer ■ bei verbogener Motorwelle
Getriebeölwechsel
Grundsätzlich sollte alle 100 Arbeitsstunden auch das Getriebeöl gewechselt werden. (Öl- Viskosität SAE 80).
Ölwechsel (10)
- Ölverschlussschraube lösen.
- Gerät schräg stellen und das Öl mit einer Pumpe absaugen.
- Neues Öl einfüllen. Erforderliche Ölmenge ca. 0,2 (MH4005) und 0,5 l (MH 5005 R).

Die Maschine waagrecht stellen; den Verschluss abschrauben und überprüfen, dass das Öl am unteren Stand des Lochs ist. Der Füll- und Entleerungsverschluss entspricht dem Ölstand.

ACHTUNG!
Altöl nicht ins Kanalnetz oder Erdreich ablassen.
Grundwasserverschmutzung ist strafbar.
Alle Tankstellen sind Altölannahme- stellen oder informieren Sie sich bei Ihrer kommunale Behörde.
- Einfüllöffnung mit Verschlussschraube verschließen.
Motor
Ölwechsel / Luftfilter / Zündkerze
Siehe Bedienungsanleitung des Motorenherstellers.
Bowdenzüge nachstellen
Die Feineinstellung erfolgt durch die Stellschraube am Oberholm und an der Motorkonsole (jeweils an den Bowdenzugenden).
- Kontermuttern lösen.
- Mit Stellschraube nachjustieren.

Richtige Einstellung: Die Hackmesser dürfen sich erst nach der Hälfte des Hebelweges beginnen zu drehen.
- Kontermuttern wieder festziehen.
Gaszug:
Siehe Bedienungsanleitung des Motorenherstellers.
LAGERUNG

VORSICHT!
Brandgefahr!
Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können!

Reparaturen dürfen nur von autorisierten Fachwerkstätten oder unserem Kundendienst durchgeführt werden.
Motor ausschalten, Stillstand der Hackmesser abwarten und Zündkerzenstecker abziehen. Bei Tätigkeiten an den Hackmessern immer Schutzhandschuhe tragen. Benzintank nur im Freien entleeren.
Den Motor ausschalten und abkühlen lassen, bevor der Tankverschluss abgenommen wird. Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann den Motor und den Sicherheits-Tastschalter zerstören.
ZUBEHÖRTEILE
An Stelle des Bremsspornes können verschiedene Zubehörteile angebaut werden. Fragen Sie Ihren Fachhändler.
ENTSORGUNG

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!
Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.
HILFE BEI STÖRUNGEN

ACHTUNG!
Vor allen Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen!
| Störung Beseitigung | |
| Motor springt nicht an | Benzin auftanken |
| Gashebel auf Position "START" stellen | |
| Zündkerzenstecker auf die Zündkerze aufstecken | |
| Zündkerze überprüfen, eventuell erneuern | |
| Luftfilter reinigen | |
| Luftfilter reinigenMotorleistung lässt nach | |
| Hackmesser von verrotteten Pflanzenresten reinigen | |
| Hackmesser drehen nicht | Bowdenzug für Hackmesser nicht richtig eingestellt |
| Hackmesser auf der Getriebewelle lose | |
| Keilriemen defekt Kundendienst-Werkstatt | |
| Getriebeschaden Kundendienst-Werkstatt |

Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.
Produkt
Hersteller / Bevollmächtigter
Motorhacke
Seriennummer
G2212215
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ / EU-Richtlinien / Harmonisierte Normen
| MH 4005 | 2006/42 EG | EN 709 |
| MH 5005 R | 2004/108/EG | EN 709/A4 |
| 2000/14/EG | EN ISO 14982 | |
| 2004/26/EG |
Schallleistungspegel / Konformitätsbewertung
| EN ISO 3744 | 2000/14/EG |
| gemessen / garantiert | Anhang VIII |
MH 4005: 92 dB(A) / 93 dB(A)
MH 5005 R: 92 dB(A) / 93 dB(A)
Kötz, 2015-02-12

Wolfgang Hergeth
Geschäftsführer
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
■ beachten dieser Bedienungsanleitung, sachgemäßer Behandlung ■ verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
■ eigenmächtigen Reparaturversuchen, eigenmächtigen technischen Veränderungen, nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind; Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind; Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
ORIGINAL BETRIEBSANLEITUNG
Inhalt
Über dieses Handbuch.... 14
Produktbeschreibung.... 14
EU-Richtlinie Harmonisierte Normen
| MH 4005 | 2006/42 EG | EN 709 |
| MH 5005 R | 2004/108/EG | EN 709/A4 |
| 2000/14/EG | EN ISO 14982 | |
| 2004/26/EG |
Entsorgung....83
Fehlersuche.... 84

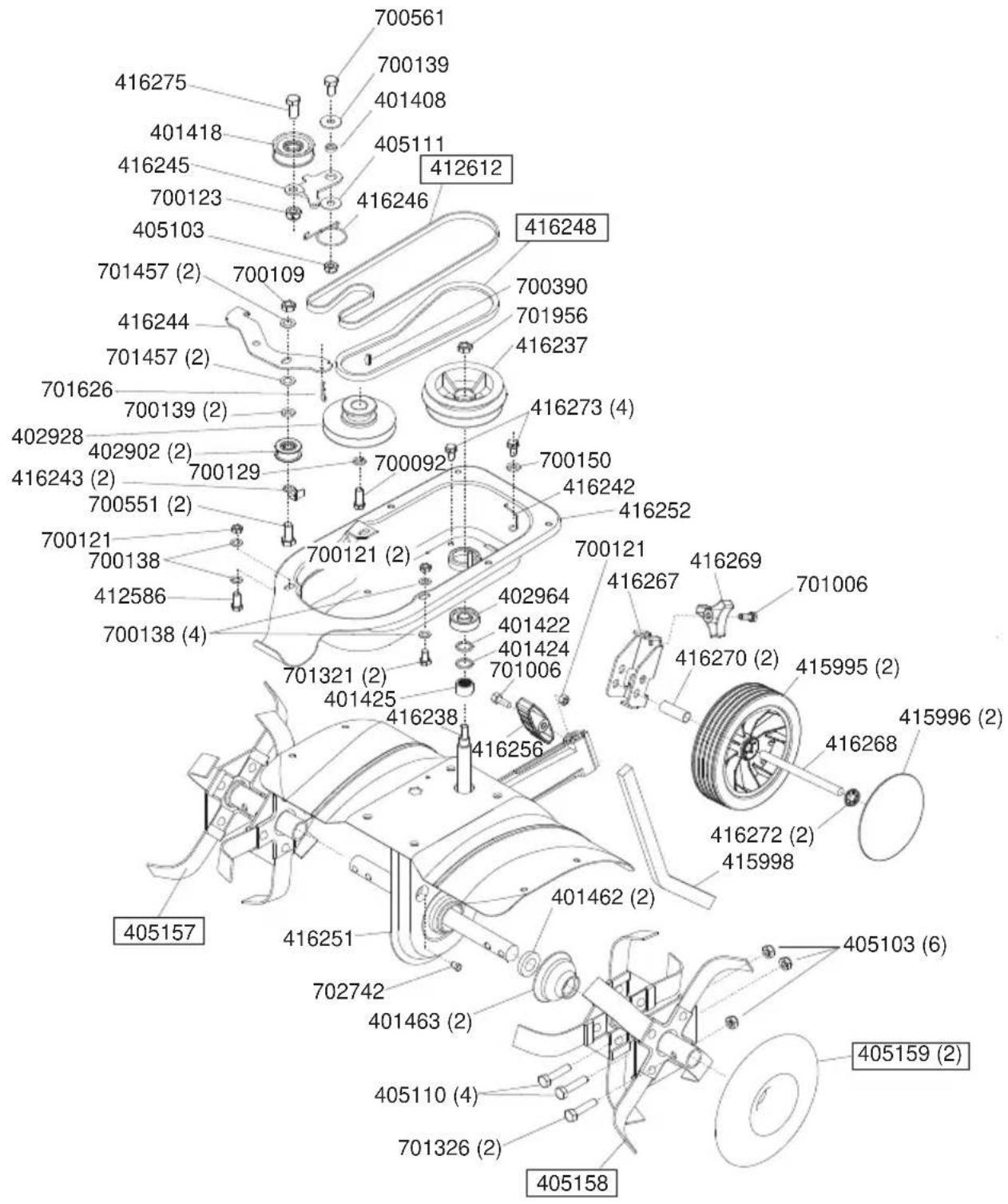

MH 4005 (1/2) Art.-Nr.: 113255

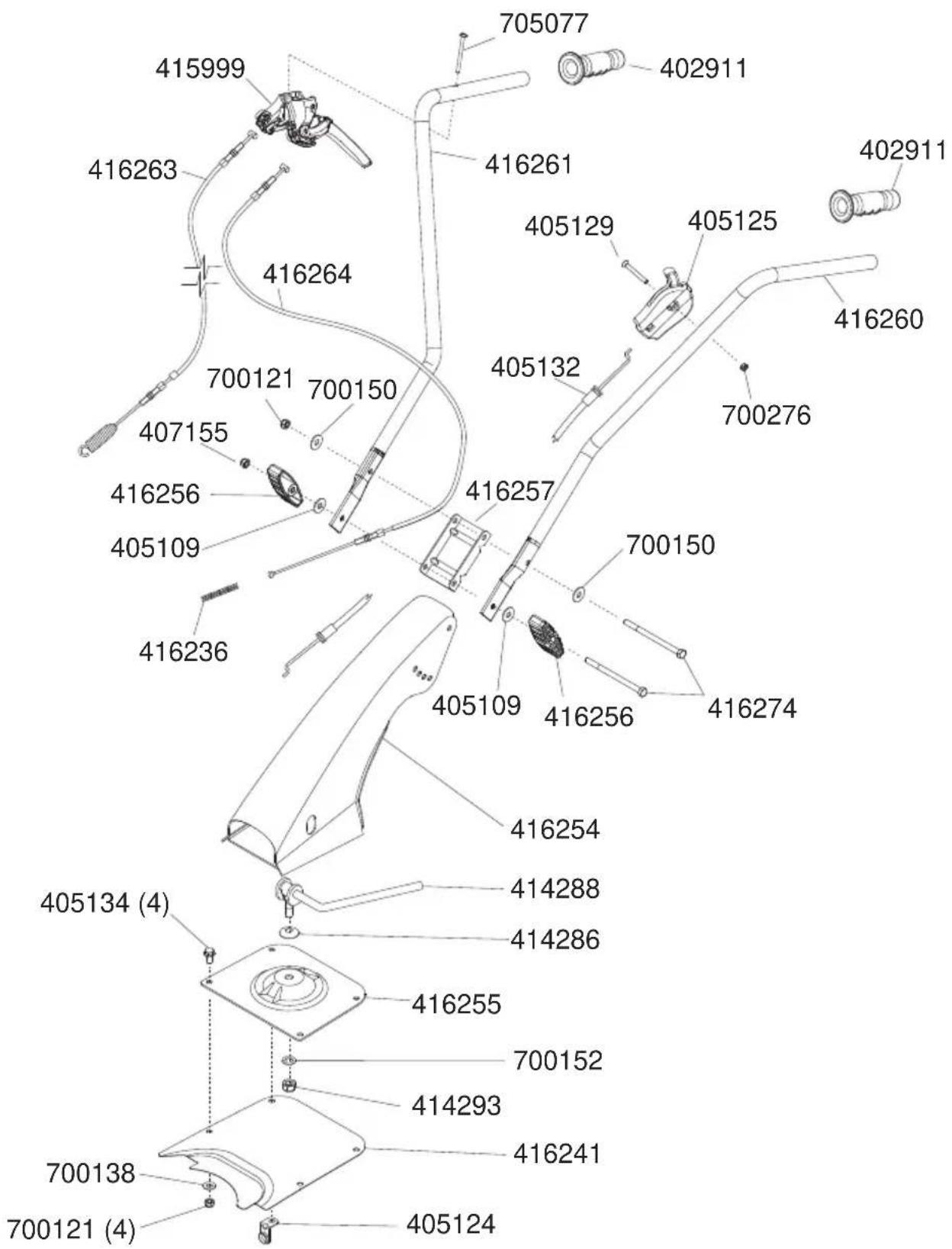

MH 4005 (2/2) Art.-Nr.: 113255

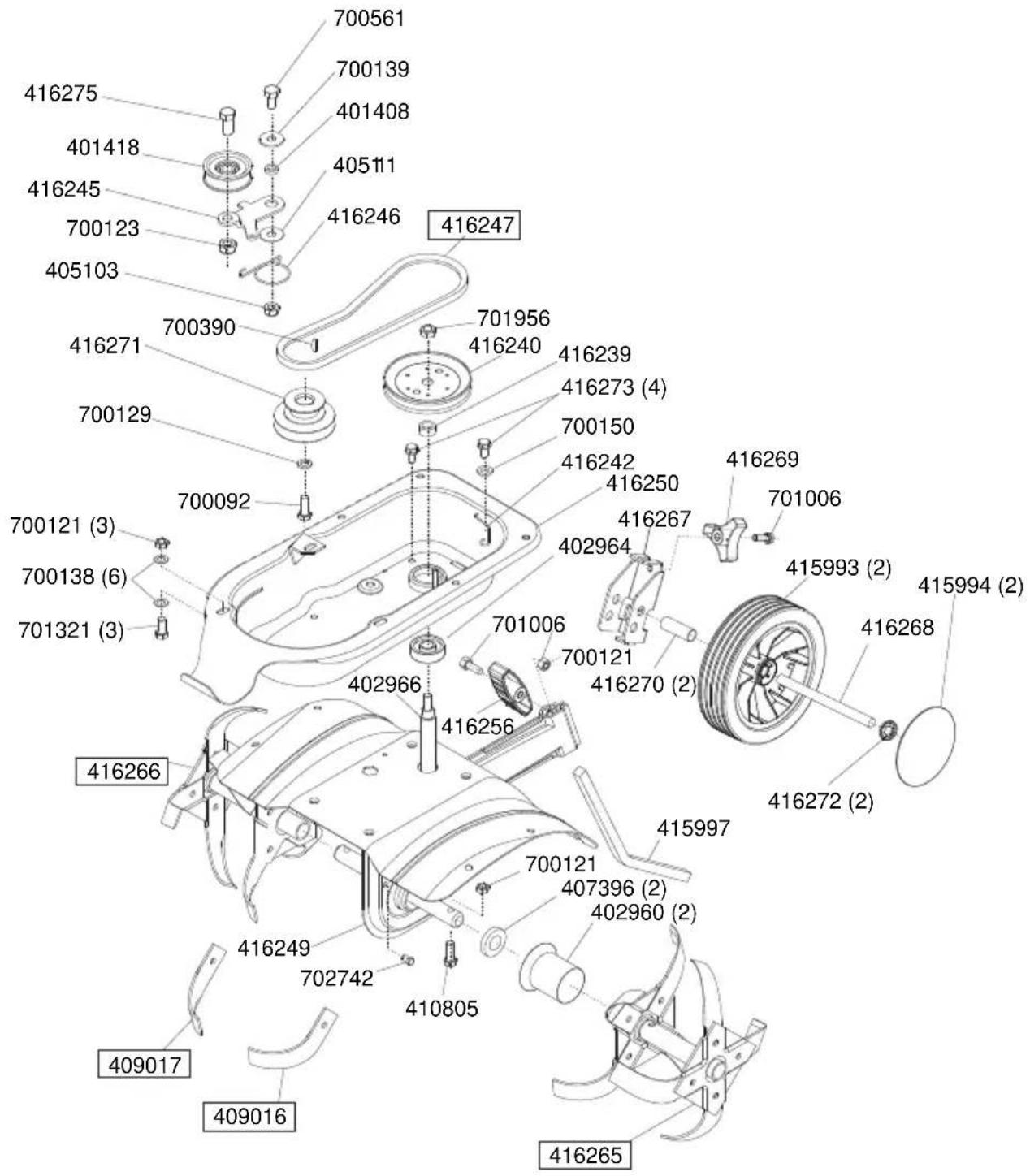

MH 5005R (1/2) Art.-Nr.: 113256

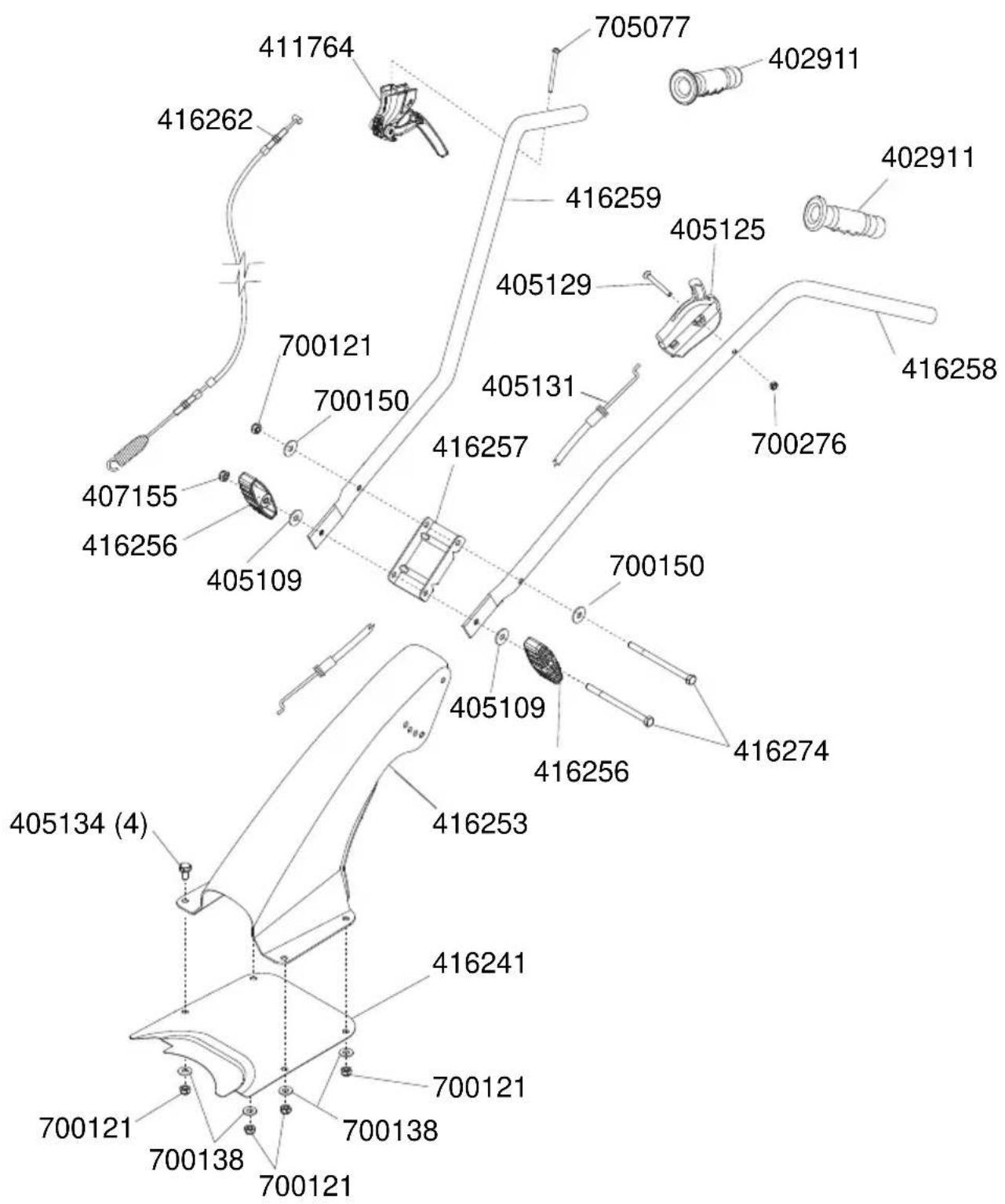

MH 5005R (2/2) Art.-Nr.: 113256
| Country | Company | Telephone | Fax |
| A | AL-KO KOBER Ges.m.b.H. | (+43)3578/2515-100 | (+43)3578/2515-31 |
| AUS | AL-KO INTERNATIONAL Pty. Ltd. | (+61)3/9767-3700 | (+61)3/9767-3799 |
| B / L | Eurogarden NV | (+32)16/805427 | (+32)16/805425 |
| BG | Valerii S&M Group SJ | (+359)2 942 34 02 | (+359)2 942 34 10 |
| CH | AL-KO KOBER AG | (+41)56/418-31 53 | (+41)56/4183160 |
| CZ | AL-KO KOBER Spol. S.R.O. | (+420)382/210381 | (+420)382/212782 |
| D | AL-KO GERÄTE GmbH | (+49)8221/203-0 | (+49)8221/97-8199 |
| DK | AL-KO GINGE A/S | (+45)98821000 | (+45)98825454 |
| EST/LT/LV | SIA AL-KO KOBER | (+371)67/627-326 | ((+371)67/807-018 |
| F | AL-KO S.A.S. | (+33)3/8576-3500 | (+33)3/8576-3581 |
| GB | Rochford Garden Machinery Ltd. | (+44)1963/828050 | (+44)1963/828052 |
| H | AL-KO KFT | (+36)29/5370-50 | (+36)29/5370-51 |
| HR | Brun.ko.-prom d.o.o. | (+385)1 3096 567 | (+385)1 3096 567 |
| I | AL-KO KOBER GmbH / SRL | (+39)039/9329-311 | (+39)039/9329-390 |
| IN | AGRO-COMMERCIAL | (+91)3322874206 | (+91)3322874139 |
| IQ | Avro Gulistan Com | (+946)750 450 80 64 | |
| IRL | Cyril Johnston & Co. Ltd. | (+44)2890813121 | (+44)2890914220 |
| LY | ASHOFAN FOR AGRICULT. ACC. | (+218)512660209 | (+218)512660209 |
| MA | BADRA Sarl | (+212)022447128 | (+212)022447130 |
| MK | Techno Geneks | (+389)2 2551801 | (+389)2 2520175 |
| N | AL-KO GINGE A/S | (+47)64/86-2550 | (+47)64/86-2554 |
| NL | O.DE LEEUW GROENTECHNIEK | (+31)38/444 6160 | (+31)38/444 6358 |
| PL | AL-KO KOBER Sp. z.o.o. | (+48)61/816-1925 | (+48)61/816-1980 |
| RO | SC PECEF TEHNICA SRL | (+40)344 40 30 30 | (+40)244 51 44 86 |
| RUS | OOO AL-KO KOBER | (+7)499/16708-42 | (+7)499/96600-00 |
| RUS | ZAO AL-KO St. Petersburg GmbH | (+7)812/446-1084 | (+7)812/446-1084 |
| S | GINGE Svenska AB | (+46)31/57-3580 | (+46)31/57-5620 |
| SK | AL-KO KOBER Slovakia Spol. S.R.O. | (+421)2/4564-8267 | (+421)2/4564-8117 |
| SLO | Darko Opara s.p. | (+386)1 722 58 50 | (+386)1 722 58 51 |
| SRB | Agromarket d.o.o. | (+381)34 308 000 | (+381)34 308 16 |
| TR | ZIMAS A.S. | (+90)232 4580586 | (+90)232 4572697 |
| UA | TOV AL-KO KOBER | (+380)44/392-07-08 | (+380)44/392-07-09 |
