BEDIENUNGSANLEITUNG 32.4 Basic Care AL-KO

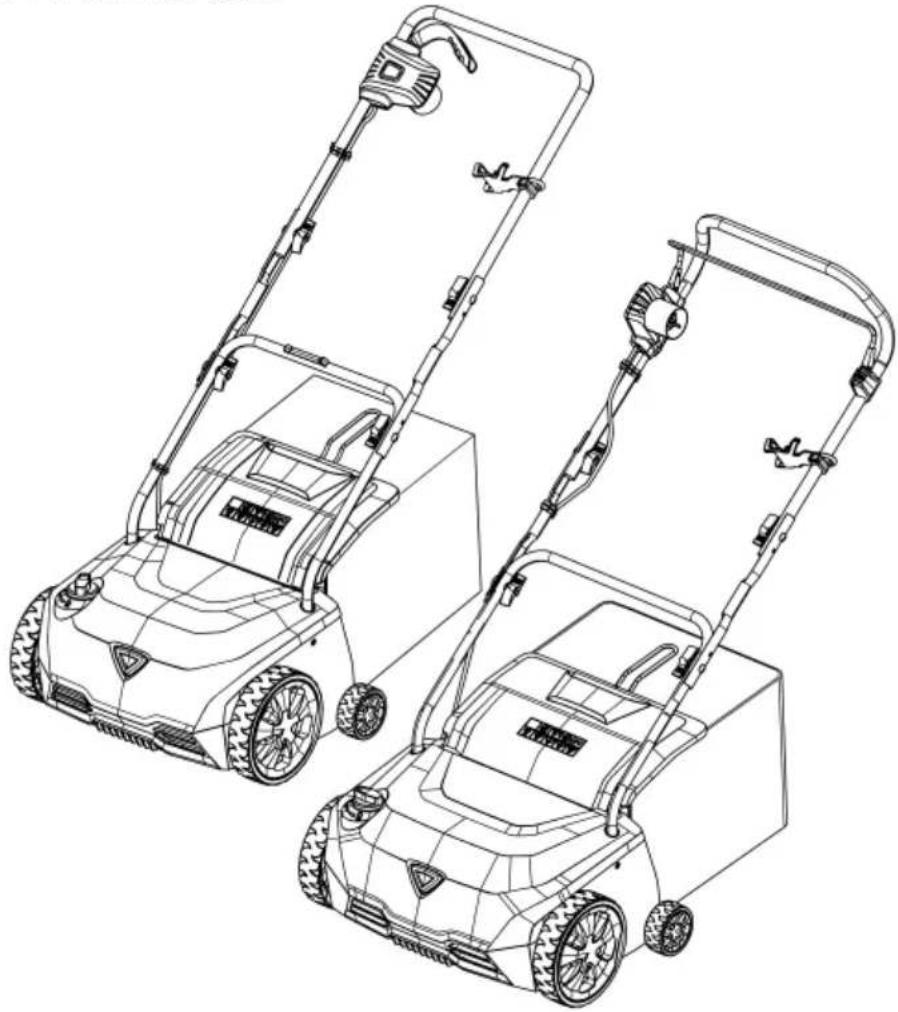

BETRIEBSANLEITUNG ELEKTRO-VERTIKUTIERER

32.4 E Basic Care

38.4 E Combi Care

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung 8

1.1 Symbole auf der Titelseite 8
1.2 Zeichenerklärungen und Signalwörter 9

2 Produktbeschreibung 9

2.1 Bestimmungsgemäße Verwendung... 9
2.2 Möglicher vorhersehbarer Fehlgebrauch....9
2.3 Sicherheits- und Schutzeinrichtungen 9
2.4 Symbole am Gerät.... 9
2.5 Produktübersicht (01) 10
2.6 Lieferumfang (02, 03) ...... 10

3 Sicherheitshinweise 10

3.1 Allgemeine Sicherheitshinweise für elektrische Maschinen .... 10

3.1.1 Arbeitsplatzsicherheit ...... 10
3.1.2 Elektrische Sicherheit...... 11
3.1.3 Sicherheit von Personen ..... 11
3.1.4 Verwendung und Behandlung der elektrischen Maschine...... 12
3.1.5 Service 12
3.2 Sicherheitshinweise für Rasenvertikutierer und Rasenlüfter 12
3.3 Vibrationsbelastung 13
3.4 Lärmbelastung.... 14

4 Montage 14

4.1 Vertikutierer montieren (04 - 06)...... 14
4.2 Grasfangkorb montieren (07, 08)...... 15

5 Inbetriebnahme 15

5.1 Sichtkontrolle durchführen.... 15
5.2 Netzkabel beschaffen und Netzanschluss prüfen.... 15
5.3 Führungsholm anpassen (06)...... 15

6 Bedienung.... 15

6.1 Führungsholm ein- und aufklappen (09) 15
6.2 Prallklappe öffnen (10)...... 16
6.3 Grasfangkorb ein- und aushän-gen [optional] (11).... 16
6.4 Arbeitstiefe einstellen (12) ...... 16

6.5 Netzverbindung herstellen (13, 14, 15). 17
6.6 Motor starten und stoppen (16, 17).... 17

7 Wartung und Pflege.... 17

7.1 Schneidwerk reinigen.... 17
7.2 Vertikutier- oder Lüfterwalze (optional) austauschen (18) 17

8 Hilfe bei Störungen 18
9 Transport 18
10 Lagerung 19
11 Entsorgung 19
12 Kundendienst/Service.... 19
13 Information zur Konformitätserklärung ..... 19
14 Garantie.... 19

1 ZU DIESER BETRIEBSANLEITUNG

■ Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Symbole auf der Titelseite

Symbol Bedeutung

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Betriebsanleitung

Netzkabel zum Vermeiden eines elektrischen Schlages nicht beschädigen oder durchtrennen!

1.2 Zeichenerklärungen und Signalwörter

⚠️ GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

⚠️ WARNUNG! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

⚠ VORSICHT! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

i HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

In dieser Dokumentation werden mehrere Gerätemodelle beschrieben. Identifizieren Sie Ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

2.1 Bestimmungsgemäße Verwendung

Dieser Vertikutierer ist zum Auflockern und Lüften eines Rasenbodens (Vertikutieren) im privaten Bereich bestimmt und darf nur auf abgetrocknetem, kurzgeschnittenem Rasen eingesetzt werden.

Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Verfall der Gewährleistung, sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Das Gerät ist nicht für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten sowie für den Einsatz in der Land- und Forstwirtschaft konzipiert. Es darf nicht zum Einkürzen von Büschen und Hecken sowie zum Einebnen des Bodens verwendet werden.

2.3 Sicherheits- und Schutzeinrichtungen

⚠️ WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verletzungen führen.

■ Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.
■ Setzen Sie Sicherheits- und Schutzeinrichtungen nie außer Kraft.

Motorschalterhebel/Sicherheitsbügel

Das Gerät ist mit einem Motorschalterhebel/Sicherheitsbügel ausgestattet, der beim Loslassen das Gerät stoppt.

Prallklappe

Das Gerät ist mit einer Prallklappe ausgestattet, die den Auswurf von Gras und Gegenständen beim Vertikutieren ohne Grasfangkorb verhindert.

Symbol	Bedeutung
	Gefahr durch herausschleudernde Gegenstände! Dritte aus dem Gefahrenbereich fernhalten! Sicherheitsabstand einhalten!
	Vor Wartungs- und Pflege- sowie Reinigungsarbeiten die Betriebsanleitung lesen!
	Netzkabel nicht überfahren! Stromschlaggefahr bei beschädigtem Netz-kabel.
	Hände und Füße vom Schneidwerk fernhalten! Vor Wartungs- und Pflege-sowie Reinigungsarbeiten das Gerät vom Stromnetz trennen!
	Nicht relevant.

Sym- bol

Bedeutung

Vorgehen zum Starten des Motors siehe Kapitel 6.6 "Motor starten und stoppen (16, 17)", Seite 17

Vertikutieren mit geringer Tiefe

Vertikutieren mit großer Tiefe

2.5 Produktübersicht (01)

Nr. Bauteil

1 Oberer Führungsholm, klappbar

2 32.4 E: Motorschalterhebel

38.4 E: Sicherheitsbügel

3 Motorschalter mit Sicherheitstaster und integriertem Netzstecker

4 Kabelzugentlastung

5 Flügelschrauben

6 Mittelholm

7 Unterer Führungsholm, höhenverstellbar

8 Prallklappe

9 Einstellrad für Arbeitstiefe

10 Schneidwerk mit Vertikutierwalze oder Lüfterwalze

11 Grasfangkorb

12 Vertikutierwalze

13 Lüfterwalze*

* nur für 38.4 E

2.6 Lieferumfang (02, 03)

Zum Lieferumfang gehören die hier aufgelisteten Positionen. Prüfen Sie, ob alle Positionen enthalten sind:

Nr. Bauteil

1 Oberer Führungsholm

2 Mittelholm (x2)

3 Unterer Führungsholm

Nr. Bauteil

4 Vertikutierer

5 Grasfangkorb

6 Kabelzugentlastung

7 Sicherungsklemme für Kabelzugentlastung

8 Kabelklemmen (x2)

9 Flügelmuttern (x4)

10 Kabelklemme am Kabel

11 Muttern (x4)

12 Beilagscheiben (x4)

13 Schrauben für Führungsholm (x4)

14 Schrauben für Unterholm (x2)

15 Vertikutierwalze

16 Lüfterwalze* | **

* nur für 38.4 E

** Gefahr der Gerätebeschädigung. Entfernen Sie die Lüfterwalze vor dem Einschalten des Geräts.

Als Zubehör optional erhältlich:

Lüfterwalze 32 cm, Art.-Nr.: 114049 (nur für 32.4 E Basic Care)

3 SICHERHEITSHINWEISE

3.1 Allgemeine Sicherheitshinweise für elektrische Maschinen

WARNUNG! Lesen Sie alle Sicherheits-

hinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen diese Maschine versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

■ Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Maschine" bezieht sich auf netzbetriebene Maschinen (mit Netzleitung) oder auf akkubetriebene Maschinen (ohne Netzleitung).

3.1.1 Arbeitsplatzsicherheit

■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit der Maschine nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Maschinen erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
■ Halten Sie Kinder und andere Personen während der Benutzung der Maschine fern. Bei Ablenkung können Sie die Kontrolle über die Maschine verlieren.

3.1.2 Elektrische Sicherheit

Der Anschlussstecker der Maschine muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Maschinen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Verwenden Sie die Maschine nicht bei Regen oder Nässe. Dies kann das Risiko eines elektrischen Schlages erhöhen.
Zweckentfremden Sie die Anschlussleitung nicht, um die Maschine zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einer Maschine im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
■ Wenn der Betrieb der Maschine in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3.1.3 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einer Maschine. Benutzen Sie keine Maschine, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch der Maschine kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz der Maschine, verringert das Risiko von Verletzungen.
■ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Maschine ausgeschaltet ist, bevor Sie sie an die Stromversorgung und/oder den Akku anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
■ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Maschine einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil der Maschine befindet, kann zu Verletzungen führen.
■ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Maschine in unerwarteten Situationen besser kontrollieren.
■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
■ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Maschinen hinweg, auch wenn Sie nach vielfachem Gebrauch mit der Maschine vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.1.4 Verwendung und Behandlung der elektrischen Maschine

Überlasten Sie die Maschine nicht. Verwenden Sie für Ihre Arbeit die dafür bestimmte Maschine. Mit der passenden Maschine arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie keine Maschine, deren Schalter defekt ist. Eine Maschine, die sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder die Maschine weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start der Maschine.
Bewahren Sie unbenutzte Maschinen außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen die Maschine benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Maschinen sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Maschinen und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion der Maschine beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz der Maschine reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Maschinen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
■ Verwenden Sie die Maschine, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Maschinen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle der Maschine in unvorhergesehenen Situationen.

3.1.5 Service

Lassen Sie Ihre Maschine nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit der Maschine erhalten bleibt.

3.2 Sicherheitshinweise für Rasenvertikutierer und Rasenlüfter

■ Verwenden Sie die Maschine nicht bei schlechtem Wetter, besonders nicht bei Gewitter. Dies reduziert die Gefahr, von einem Blitz getroffen zu werden.
■ Untersuchen Sie den Arbeitsbereich der Maschine gründlich nach Wildtieren. Wildtiere können durch die laufende Maschine verletzt werden.
■ Untersuchen Sie den Arbeitsbereich der Maschine gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herausgeschleuderte Teile können zu Verletzungen führen.
Kontrollieren Sie vor dem Gebrauch der Maschine immer, ob die Zinken oder die Zinkenbaugruppe nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Verletzungsrisiko.
Kontrollieren Sie vor dem Gebrauch die Netzleitung und etwaige Verlängerungsleitungen auf Zeichen von Beschädigung oder Alterung. Verwenden Sie die Maschine nicht, falls die Leitung beschädigt oder abgenutzt ist. Wird die Netzleitung während des Betriebs beschädigt oder abgenutzt, schalten Sie die Maschine aus und berühren Sie die Leitung nicht, bevor Sie den Netzstecker gezogen haben. Eine beschädigte Netz- oder Verlängerungsleitung kann zu elektrischem Schlag, Feuer und/oder ernsthaften Verletzungen führen.
- Prüfen Sie den Auffangbehälter regelmäßig auf Verschleiß oder Abnutzung. Ein abgenutzter oder beschädigter Auffangbehälter kann das Risiko von Verletzungen erhöhen.
Belassen Sie Schutzabdeckungen an ihrem Platz. Schutzabdeckungen müssen einsatzfähig und ordnungsgemäß befestigt sein. Eine lose, beschädigte oder nicht richtig funktionierende Schutzabdeckung kann zu Verletzungen führen.
■ Halten Sie Lufteintrittsöffnungen frei von Ablagerungen. Blockierte Lufteinlässe und

Ablagerungen können zu Überhitzung oder Brandgefahr führen.

■ Tragen Sie beim Betrieb der Maschine immer rutschfeste, schützende Schuhe. Betreiben Sie die Maschine nicht barfuß oder mit offenen Sandalen. Dadurch vermindern Sie die Gefahr einer Fußverletzung beim Kontakt mit den rotierenden Zinken.
■ Tragen Sie beim Betrieb der Maschine immer lange Hosen. Bloße Haut erhöht die Wahrscheinlichkeit von Verletzungen durch herausgeschleuderte Teile.
- Betreiben Sie die Maschine nicht in nassem Gras. Gehen Sie dabei, niemals rennen. Dadurch verringern Sie die Gefahr auszurutschen und hinzufallen, was zu Verletzungen führen könnte.
- Betreiben Sie die Maschine nicht auf übermäßig steilen Hängen. Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen könnte.
Achten Sie beim Arbeiten an Abhängen auf einen sicheren Stand; arbeiten Sie immer quer zum Abhang, niemals aufwärts oder abwärts, und seien Sie extrem vorsichtig beim Ändern der Arbeitsrichtung. Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen könnte.
Seien Sie besonders vorsichtig beim Rückwärtsarbeiten oder wenn Sie die Maschine zu sich herziehen. Achten Sie immer auf Ihre Umgebung. Dies reduziert die Stolpergefahr während der Arbeit.
■ Halten Sie die Netzleitung von den Zinken fern. Eine beschädigte Netzleitung kann zu elektrischem Schlag, Feuer und/oder ernsthaften Verletzungen führen.
■ Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, falls die Netzleitung sich verfangen hat oder beschädigt wurde. Verfangene oder beschädigte Leitungen können das Risiko eines elektrischen Schlags erhöhen.
Halten Sie die Maschine nur an den isolierten Grifflächen, da die Zinken verborgene Stromleitungen oder das eigene Netzkabel treffen können. Der Kontakt der Zinken mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Berühren Sie nicht die Zinken oder andere gefährliche Teile, die sich noch bewegen. Damit vermindern Sie das Risiko einer Verletzung durch sich bewegende Teile.
■ Stellen Sie sicher, dass alle Schalter ausgeschaltet sind und der Netzstecker gezogen ist, bevor Sie eingeklemmtes Material entfernen oder die Maschine reinigen. Ein unerwarteter Betrieb der Maschine kann zu ernsthaften Verletzungen führen.

3.3 Vibrationsbelastung

Schwingungsgesamt- und Geräuschemissionswerte

Die angegebenen Schwingungsgesamt- und Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamt- und Geräuschemissionswerte können auch zu einer einleitenden Einschätzung der Belastung verwendet werden.
Die Schwingungsgesamt- und Geräuschemissionswerte können sich während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.
Halten Sie die Sicherheitsmaßnahmen entsprechend des Sicherheitskapitels ein. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Gefahr durch Vibration

Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom angegebenen Wert des Herstellers abweichen. Beachten Sie vor bzw. während der Benutzung folgende Einflussfaktoren:

Wird das Gerät bestimmungsgemäß verwendet?
Wird das Material auf die richtige Art und Weise geschnitten bzw. verarbeitet?

Befindet sich das Gerät in einem ordentlichen Gebrauchszustand?
Ist das Schneidwerkzeug ordentlich geschärft bzw. ist das richtige Schneidwerkzeug eingebaut?
Sind die Haltegriffe und ggf. optionale Vibrationsgriffe montiert, und sind diese fest mit dem Gerät verbunden?

■ Betreiben Sie das Gerät nur mit der für die jeweilige Arbeit erforderlichen Motordrehzahl. Vermeiden Sie die maximale Drehzahl, um Lärm und Vibrationen zu verringern.

Aufgrund unsachgemäßer Benutzung und Wartung können sich der Lärm und die Vibrationen des Geräts erhöhen. Dies führt zu Gesundheitsschäden. Schalten Sie in diesem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werkstätte reparieren.

Der Belastungsgrad durch Vibration ist von der durchzuführenden Arbeit bzw. der Verwendung des Geräts abhängig. Schätzen Sie ihn ab und legen Sie entsprechende Arbeitspausen ein. Dadurch verringert sich die Vibrationsbelastung über die gesamte Arbeitszeit wesentlich.

Der längere Gebrauch des Geräts setzt den Bediener Vibrationen aus und kann Kreislaufprobleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu diesen Symptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen erhöht sich die Gefahr.

■ Legen Sie während Ihres Arbeitstages längere Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehrere Tage verteilt wird.

■ Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung des Geräts an Ihren Händen feststellen, unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne ausreichende Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

■ Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät entsprechend den Anweisungen in der Betriebsanleitung.
■ Falls das Gerät häufig verwendet wird, kontaktieren Sie Ihren Fachhändler um Antivibrationszubehör (z. B. Griffe) zu erwerben.
Vermeiden Sie es, mit dem Gerät bei Temperaturen von unter 10 °C zu arbeiten. Legen Sie in einem Arbeitsplan fest, wie die Vibrationsbelastung begrenzt werden kann.

3.4 Lärmbelastung

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

4 MONTAGE

⚠️ WARNUNG! Gefahren durch unvollständige Montage! Der Betrieb eines unvollständig montierten Geräts kann zu schweren Verletzungen führen.

■ Betreiben Sie das Gerät nur, wenn es vollständig montiert ist!
■ Prüfen Sie vor dem Einschalten alle Sicherheits- und Schutzeinrichtungen, ob sie vorhanden und funktionsfähig sind!

4.1 Vertikutierer montieren (04 - 06)

Unteren Führungsholm montieren (04)

1. Unteren Führungsholm (04/1) in die Öffnungen (04/2) im Vertikutierer stecken (04/a).
2. Unteren Führungsholm mit den Schrauben (02/14, 03/13, 04/3) für den Unterholm handfest festschrauben (04/b).

Kabelzugentlastung anbringen (05)

1. Kabelzugentlastung (05/1) von unten auf den oberen Führungsholm fädeln (05/a).
2. Sicherungsklemme für Kabelzugentlastung (05/2) unterhalb der Kabelzugentlastung am oberen Führungsholm befestigen (05/b).

Mittelholm am unteren Führungsholm montieren (06)

1. Beide Mittelholme (06/1) am unteren Führungsholm (06/2) positionieren.

2. Schrauben (06/3) durchstecken.

3. Auf der linken Seite: Schraube (06/3) durch Kabelklemme (06/8) am Kabel stecken.

4. Beilagscheiben (06/4), Muttern (06/5) und Flügelmuttern (06/6) aufstecken und festdrehen.

Oberen Führungsholm am Mittelholm montieren (06)

i HINWEIS Vor Montage des oberen Führungsholms Kabelzugentlastung anbringen.

1. Oberen Führungsholm (06/7) am Mittelholm (06/1) positionieren.
2. Schrauben (06/3) durchstecken.
3. Beilagscheiben (06/4), Muttern (06/5) und Flügelmuttern (06/6) aufstecken und festdrehen.

Kabelklemmen anbringen (06)

1. Kabel mit Kabelklemmen (06/9) am Holm fixieren (06/e).

4.2 Grasfangkorb montieren (07, 08)

Siehe die Bilder (07) bis (08).

5 INBETRIEBNAHME

ACHTUNG! Gefahr der Gerätebeschädigung. Die Lüfterwalze ist an der Unterseite des Vertikutierers befestigt.

■ Entfernen Sie die Lüfterwalze vor dem Einschalten des Geräts.

5.1 Sichtkontrolle durchführen

1. Gerät auf Beschädigungen und lose Schrauben prüfen. Defekte Geräteteile ersetzen und Schrauben festziehen.
2. Netzkabel auf Beschädigungen prüfen. Defektes Netzkabel austauschen.
3. Gerät auf grobe Verschmutzungen prüfen. Verschmutzungen entfernen.

5.2 Netzkabel beschaffen und Netzanschluss prüfen

Beachten Sie die Sicherheitshinweise zum Netz-kabel.

Anforderungen an das Netzkabel

Beschaffen Sie ein Netzkabel, das folgenden Anforderungen entspricht:

■ 3 Leiter mit Mindestquerschnitt von 2,5 mm (d. h. mit Schutzleiter)
■ maximal 40 m Länge
■ spritzwassergeschützt (Schutzklasse IP44)

■ geeignet für den Einsatz im Freien (Qualität H05RN-F, d. h. Gummischlauchleitung)

Anforderungen an den Netzanschluss

Prüfen Sie, ob der Netzanschluss folgenden Anforderungen entspricht:

■ mind. 10 A Sicherung
■ Fehlerstromschutzschalter mit max. 30 mA Auslösestrom

5.3 Führungsholm anpassen (06)

1. Auf beiden Seiten des Führungsholms unten und oben am Mittelholm:

Flügelmutter (06/6) am Mittelholm (06/1) abschrauben.
■ Mutter (06/5) und Beilagscheibe (06/4) von Schraube entfernen.
■ Schraube (06/3) herausziehen (06/c).

1. Auf der linken Seite: Schraube (06/3) mit Kabelklemme (06/8) am Kabel herausziehen.
2. Führungsholm (06/2, 06/7) bis zum nächsten Loch am Mittelholm verschieben (06/d).
3. Führungsholm in umgekehrter Reihenfolge wieder festschrauben.

6 BEDIENUNG

i HINWEIS Mähen Sie vor dem Vertikutieren immer den Rasen (max. Rasenhöhe: 4 cm). Entfernen Sie Fremdkörper von der Rasenfläche. Bleiben Sie in der Betriebsposition und halten Sie den Griff fest, um die Stabilität während des Betriebs zu gewährleisten.

6.1 Führungsholm ein- und aufklappen (09)

⚠ VORSICHT! Quetschgefahr. Finger oder andere Körperteile können zwischen den losen Teilen des Führungsholms eingequetscht werden.

■ Halten Sie die losen Teile des Führungsholms gut fest.
■ Halten Sie keine Finger oder andere Körperteile zwischen die losen Teile.

ACHTUNG! Gefahr der Beschädigung der

Stromkabel. Motor- und Netzkabel können zwischen den losen Teilen des Führungsholms eingequetscht und beschädigt werden.

Klemmen Sie beim Ein-/Aufklappen des Führungsholms nicht die Kabel ein.

Führungsholm einklappen

1. Die Flügelmuttern (09/1) am unteren Führungsholm lösen und oberen Führungsholm (09/2) nach unten klappen (09/a).
2. Die Flügelmuttern (09/3) am oberen Führungsholm soweit lösen, dass sich der gesamte eingeklappte obere Führungsholm nach oben (09/b) klappen lässt.
3. Alle Flügelmuttern leicht festziehen.

Führungsholm aufklappen

Gehen Sie in umgekehrter Reihenfolge vor.

6.2 Prallklappe öffnen (10)

Das Gerät kann mit oder ohne Grasfangkorb betrieben werden.

Für Vertikutieren ohne Grasfangkorb

i HINWEIS Die Prallklappe ist im Lieferzustand geschlossen. Öffnen Sie vor dem Vertikutieren immer die Prallklappe, damit das Vertikutiergut an der Prallklappe abfließen kann.

1. Prallklappe (10/1) nach hinten aufklappen, bis sie ca. bei einem Winkel von 30° hörbar einrastet.

Für Vertikutieren mit Grasfangkorb

Die Prallklappe wird vollständig nach oben geklappt. Grasfangkorb benutzen: siehe Kapitel 6.3 "Grasfangkorb ein- und aushängen [optional] (11)", Seite 16.

6.3 Grasfangkorb ein- und aushängen [optional] (11)

Grasfangkorb einhängen

1. Prallklappe (11/1) anheben (11/a).
2. Grasfangkorb (11/2) von hinten kommend in die Halter einhängen (11/b).
3. Prallklappe loslassen.

Grasfangkorb aushängen und leeren

1. Gerät stoppen und warten, bis das Schneidwerk stillsteht.
2. Prallklappe (11/1) anheben.
3. Grasfangkorb (11/2) aus den Haltern herausheben und nach hinten abnehmen.
4. Grasfangkorb leeren.
5. Grasfangkorb einhängen (s. o.).

6.4 Arbeitstiefe einstellen (12)

⚠ VORSICHT! Gefahr von Schnittverletzungen. Beim Hineingreifen in das nachlaufende oder stehende Schneidwerk besteht die Gefahr von Schnittverletzungen.

• Stoppen Sie das Gerät und warten Sie, bis das Schneidwerk stillsteht.
  ■ Ziehen Sie den Netzstecker, um das Gerät stromlos zu schalten.
  ■ Tragen Sie Schutzhandschuhe.

Die Einstellung der Arbeitstiefe richtet sich nach:

Rasenzustand:

■ gepflegt: geringe Arbeitstiefe
■ verwildert: große Arbeitstiefe

■ Vertikutiergut:

Zu Beginn 2 – 3 mm Eindringtiefe in die Grasnarbe.
Arbeitstiefe schrittweise tiefer einstellen, bis genügend Vertikutiergut aus dem Boden geholt wird.

■ Messerabnutzung:

■ neue Messer: geringe Arbeitstiefe
abgenutzte Messer: große Arbeitstiefe

Bei zu großer Arbeitstiefe: Gerät bleibt stehen und der Motor zieht nicht durch.

ACHTUNG! Gefahr der Gerätebeschädigung.

Die Arbeitstiefe nur bei abgeschaltenem Motor und stillstehender Messerwelle einstellen.

1. Einstellrad (12/1) für Vertikutieren mit geringer Tiefe (12/2) nach rechts drehen. Das Schneidwerk wird angehoben.
2. Arbeitstiefe prüfen:

Gerät starten (siehe Kapitel 6.6 "Motor starten und stoppen (16, 17)", Seite 17).

Auf dem Rasen ein kleines Stück fahren und das Arbeitsergebnis prüfen. Wenn der Rasen zu gering oder unregelmäßig vertikutiert wird, muss das Schneidwerk abgesenkt werden.

1. Gerät stoppen und warten, bis das Schneidwerk stillsteht.
2. Einstellrad (12/1) für Vertikutieren mit großer Tiefe (12/3) ein wenig nach links drehen. Das Schneidwerk wird abgesenkt.
3. Die vorhergehenden Schritte solange wiederholen, bis der Rasen gleichmäßig vertikutiert wird.

6.5 Netzverbindung herstellen (13, 14, 15)

1. Steckbuchse (13/1, 14/1) des Netzkabels fest in den Stecker (13/2, 14/2) am Motorschalter stecken.
2. Netzkabel (13/3, 14/3) in die Kabelzugentlastung (13/4, 14/4) so einklemmen (15/a) und (15/b), dass es nicht vom Motorschalter abgezogen werden kann.

6.6 Motor starten und stoppen (16, 17)

ACHTUNG! Gefahr der Gerätebeschädigung.

Durch mehrmaliges kurz aufeinanderfolgendes Ein-/Ausschalten werden Motor und Schneidwerk beschädigt.

■ Schalten Sie den Motor nur ein, wenn das Schneidwerk stillsteht.

Motor starten 32.4 E

1. Sicherheitstaster (16/1) drücken und gedrückt halten (16/a).
2. Motorschalterhebel (16/2) zum Führungsholm (16/3) ziehen (16/b). Motor und Schneidwerk starten.
3. Sicherheitstaster (16/1) loslassen und dabei den Motorschalterhebel (16/2) halten.

i HINWEIS Der Motorschalterhebel rastet nicht ein. Halten Sie ihn während der gesamten Arbeitsdauer am Führungsholm fest.

Motor starten 38.4 E

1. Sicherheitstaster (17/1) drücken und gedrückt halten (17/a).
2. Sicherheitsbügel (17/2) zum Führungsholm (17/3) ziehen (17/b). Motor und Schneidwerk starten.
3. Sicherheitstaster (17/1) loslassen und dabei den Sicherheitsbügel (17/2) halten.

i HINWEIS Der Sicherheitsbügel rastet nicht ein. Halten Sie ihn während der gesamten Arbeitsdauer am Führungsholm fest.

Motor stoppen 32.4 E

1. Motorschalterhebel (16/2) loslassen. Dieser geht automatisch in die Nullstellung.
   Der Motor stoppt sofort. Das Schneidwerk läuft nach bis zum Stillstand.

Motor stoppen 38.4 E

1. Sicherheitsbügel (17/2) loslassen. Dieser geht automatisch in die Nullstellung. Der Motor stoppt sofort. Das Schneidwerk läuft nach bis zum Stillstand.

⚠ VORSICHT! Gefahr von Schnittverletzungen. Beim Hineingreifen in das nachlaufende oder stehende Schneidwerk besteht die Gefahr von Schnittverletzungen.

• Stoppen Sie das Gerät und warten Sie, bis das Schneidwerk stillsteht.
  ■ Ziehen Sie den Netzstecker, um das Gerät stromlos zu schalten.
  ■ Tragen Sie Schutzhandschuhe.

7 WARTUNG UND PFLEGE

⚠ VORSICHT! Gefahr von Schnittverletzungen. Beim Hineingreifen in das nachlaufende oder stehende Schneidwerk besteht die Gefahr von Schnittverletzungen.

■ Stoppen Sie das Gerät und warten Sie, bis das Schneidwerk stillsteht.
Ziehen Sie den Netzstecker, um das Gerät stromlos zu schalten.
■ Tragen Sie Schutzhandschuhe.

i HINWEIS Tauschen Sie das defekte Netzkabel nur gegen ein Original-Netzkabel (mit Stecker und Buchse) des Herstellers aus!

7.1 Schneidwerk reinigen

ACHTUNG! Gefahr durch Wasser. Wasser im Gerät führt zu Kurzschlüssen und Zerstörung der elektrischen Bauteile.

■ Spritzen Sie das Gerät nicht mit Wasser ab.
Benutzen Sie zum Reinigen ausschließlich einen Handfeger oder eine Bürste.

1. Gerät stoppen und warten, bis das Schneidwerk stillsteht.
2. Netzstecker ziehen.
3. Grasfangkorb aushängen (siehe Kapitel 6.3 "Grasfangkorb ein- und aushängen [optional] (11)", Seite 16).
4. Gerät auf die Seite kippen und mit einem Handfeger oder einer Bürste das Schneidwerk reinigen.

7.2 Vertikutier- oder Lüfterwalze (optional) austauschen (18)

Die Vertikutierwalze ist für grobe Vertikutierarbeiten und die Lüfterwalze (optional) ist für feine Vertikutierarbeiten vorgesehen (siehe Kapitel 2.6 "Lieferumfang (02, 03)", Seite 10).

Walze ausbauen

1. Gerät stoppen und warten, bis das Schneidwerk stillsteht.
2. Netzstecker ziehen.
3. Gerät umdrehen.
4. Schraube (18/1) herausschrauben (18/a).
5. Verschlussbügel (18/2) nach oben klappen (18/b).
6. Walze (18/3) leicht in Richtung Gehäuse schieben (18/c).
7. Walze entnehmen (18/d).

Walze einbauen

Gehen Sie in der umgekehrten Reihenfolge vor.

8 HILFE BEI STÖRUNGEN

⚠ VORSICHT! Verletzungsgefahr. Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!

HINWEIS Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst.

Störung Ursache Beseitigung
Motor läuft nicht. Kein Strom		Netzkabel und Leitungsschutzschalter überprüfen.Motorschalterhebel/Sicherheitsbügel bis zum Anschlag zum Führungsholm ziehen.
	Schneidwerk ist durch Ra-senfilz und Moos blockiert.	Geringere Arbeitstiefe einstellen.Schneidwerk reinigen.
Sofortiger Kurzschluss beim Einstecken des Netzsteckers	Elektrische Bauteile im Gerät sind defekt.	Kundendienstwerkstatt aufsuchen.
Schneidwerk dreht sich nicht.	Schneidwerk ist durch Ra-senfilz und Moos blockiert.	Geringere Arbeitstiefe einstellen.Schneidwerk reinigen.
Motor- und Vertikutierleistung lassen nach.	Schneidwerk wird gebremst.	Geringere Arbeitstiefe einstellen.Rasen mähen.
	Vertikutiermesser sind abgenutzt.	Vertikutierwalze austauschen.
Gerät vibriert und läuft unruhig.	Vertikutiermesser sind beschädigt.	Vertikutierwalze austauschen.Kundendienstwerkstatt aufsuchen.

9 TRANSPORT

ACHTUNG! Gefahr der Gerätebeschädigung.

Das Schneidwerk wird beschädigt, wenn das Gerät mit abgesenktem Schneidwerk über eine feste Oberfläche gefahren wird.

Drehen Sie zum Anheben des Schneidwerks das Einstellrad für die Arbeitstiefe auf Vertikutieren mit geringer Tiefe.

1. Motor stoppen und warten, bis das Schneidwerk stillsteht.
2. Einstellrad für die Arbeitstiefe auf Vertikutieren mit geringer Tiefe (12/2) nach rechts drehen.
3. Netzstecker aus der Steckdose ziehen, Netz-kabel zusammenlegen.

Gerät zwischen zwei Arbeitsbereichen transportieren

Gerät mit angehobenem Schneidwerk zum Arbeitsbereich fahren.
■ Falls Sie das Gerät tragen: Gerät am Tragegriff anheben.

Gerät in einem Fahrzeug transportieren

Führungsholm einklappen (siehe Kapitel 6.1 "Führungsholm ein- und aufklappen (09)", Seite 15).
■ Gerät im Fahrzeug gegen Umkippen und Verrutschen sichern.
- Gerät vor Stößen durch umliegende Gegenstände sichern.
■ Keine Gegenstände auf das Gerät stellen.

10 LAGERUNG

1. Netzstecker ziehen.
2. Einstellrad für die Arbeitstiefe auf Vertikutieren mit geringer Tiefe (12/2) nach rechts drehen.
3. Führungsholm einklappen (siehe Kapitel 6.1 "Führungsholm ein- und aufklappen (09)", Seite 15).
4. Gerät gründlich reinigen (siehe Kapitel 7.1 "Schneidwerk reinigen", Seite 17).
5. Alle Metallteile zum Korrosionsschutz dünn mit Öl oder Silikon einreiben.
6. Gerät an einem trockenen, sauberen und frostgeschützten Ort aufbewahren. Mit einer atmungsaktiven Plane zum Schutz vor Staub abdecken. Keine Kunststofffolie verwenden, um einen Feuchtigkeitsstau zu vermeiden.

11 ENTSORGUNG

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

- Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

■ Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
  ■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle. Diese finden Sie im Internet unter folgender Adresse: www.alko-garden.com/service-contacts

Weitere Informationen zu Ersatzteilen finden Sie unter:

www.alko-garden.com/spareparts

13 INFORMATION ZUR KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit in alleiniger Verantwortung, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, die EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt. Die Konformitätserklärung ist Teil der Betriebsanleitung und liegt der Maschine bei.

14 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen (x) gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

5.3 Anpassa styrhandtag (06)

AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland

Telefon: [phone] | E-Mail: [e-mail] | www.al-ko.com
