MH 4005 - Jyrsinkone AL-KO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Moottorikylvökone (moottorikäyttöinen jyrsin)
Merkki	AL-KO
Malli	MH 4005
Käyttövoima	Bensiinimoottori
Päätoiminnot	Maan jyrsintä, eteen-/taaksepäin liike
Käyttötarkoitus	Aiemmin muokattu maa, ei sovellu koville maille tai tiivistyneille nurmikoille
Turvallisuusominaisuudet	Suojattu pyörivä terä, hätäpysäytys, kytkinvipu, jarrujalusta
Huolto	Moottoriöljyn ja vaihteiston öljynvaihto 100 tunnin välein, puhdistus käytön jälkeen
Varaosat	Alkuperäisiä osia suositellaan, takuu ehdollinen
Takuu	Maakohtainen lakisääteinen takuu, valmistusvirheitä vastaan, kulutusosat eivät kuulu takuun piiriin
Käyttöohje	112 sivua, saatavilla useilla kielillä

Usein kysytyt kysymykset - MH 4005 AL-KO

Kuinka käynnistää MH 4005:n moottori?

Varmista, ettei terän kytkinvipu ole aktivoituna. Aseta kaasuvipu 'START'-asentoon. Vedä jämäkästi käynnistysnarusta, ja anna sen kelautua hitaasti takaisin. Moottorin pitäisi käynnistyä.

Kuinka säätää ohjaustangon korkeutta?

Irrota ohjaustangon kierretapit (5-7) ja (5-8) ja aseta läpimenevä ruuvi (5-2) haluttuun korkeusreikään. Sivuttaissäätöä varten nosta vipu (5-10) ja käännä ohjaustankoa. Kiristä sitten tapit.

Kuinka vaihtaa vaihteiston öljy?

Löysää öljytulpan ruuvia. Kallista laitetta ja ime käytetty öljy pumpulla. Kaada uutta öljyä (määrä noin 0,2 L MH 4005:lle, viskositeetti SAE 80). Aseta kone vaakasuoraan ja tarkista, että öljy ulottuu aukon alareunaan. Älä hävitä käytettyä öljyä luontoon.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että säiliössä on bensiiniä, kaasuvipu on 'START'-asennossa, sytytystulpan liitin on kytketty, sytytystulppa on puhdas ja hyvin kiinni, ja ilmansuodatin ei ole tukossa. Puhdista tai vaihda osat tarvittaessa.

Kuinka puhdistaa moottorikylvökone käytön jälkeen?

Puhdista laite jokaisen käytön jälkeen kasvijäämien poistamiseksi. Älä käytä vesisuihkua, sillä vesi voi päästä sytytysjärjestelmään tai kaasuttimeen. Käytä harjaa tai liinaa. Jos laite on kallistettuna, suuntaa kaasutin ylöspäin.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Lue käyttöohje ennen käyttöä. Älä koskaan työskentele ylä- tai alamäessä äläkä yli 10° kaltevuudella. Käytä liukuestokenkiä ja tiukkoja vaatteita. Pidä kädet ja jalat poissa pyörivästä terästä. Älä täytä polttoainetta moottorin käydessä. Älä jätä laitetta valvomatta.

Kuinka vaihtaa terä?

Käyttöohjeen mukaan terät on tarkistutettava asiantuntijalla, jos ne ovat vaurioituneet. Vaihtoa varten sammuta moottori ja irrota sytytystulppa. Pura kulunut terä ja asenna alkuperäinen varaosa pyörimissuuntaa noudattaen. Kiristä kiinnikkeet kunnolla. Käytä suojakäsineitä.

Kuinka käyttää kuljetuspyörää?

Kuljetuspyörää (3-1) käytetään moottorikylvökoneen siirtämiseen. Asenna se jarrujalustaan ja kiinnitä tähtiruuvilla (3-2). Työskenneltäessä irrota kuljetuspyörä löysäämällä siipiruuveja. Siirrä konetta vain, kun moottori on sammutettu ja terä on täysin pysähtynyt.

Mitä öljyä käyttää vaihteistossa?

Käytä vaihteistoöljyä, jonka viskositeetti on SAE 80. Tarvittava määrä on noin 0,2 litraa MH 4005 -mallille. Öljy on vaihdettava 100 käyttötunnin välein.

Kuinka säätää terän kytkinvaijeri?

Säätöruuvi sijaitsee yläohjaustangossa tai moottorin konsolissa. Löysää lukkomuttereita ja säädä ruuvia niin, että terä alkaa pyöriä vasta, kun kytkinvipu on liikkeensä puolivälissä. Kiristä lukkomutterit säädön jälkeen.

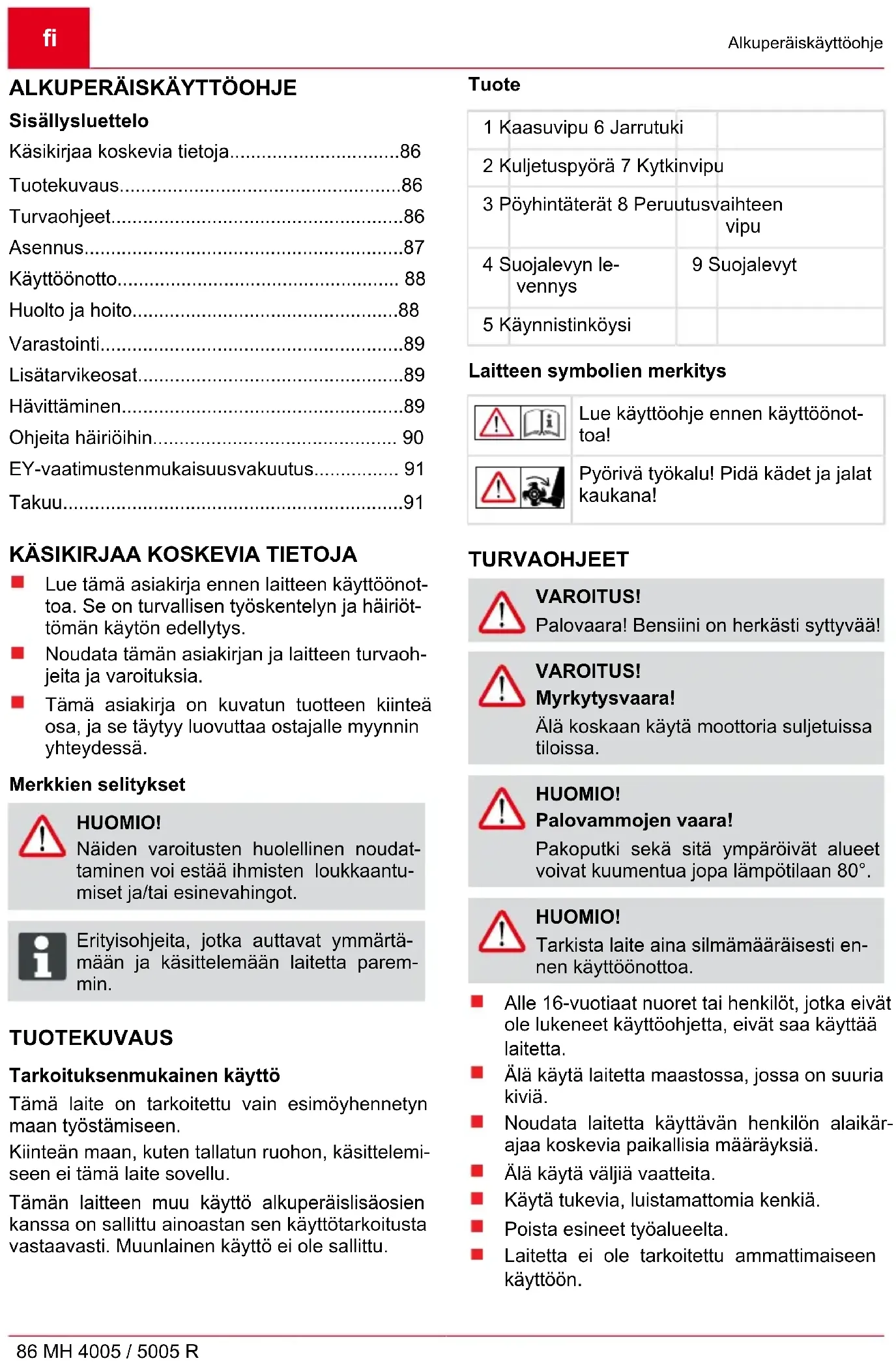

KÄYTTÖOHJE MH 4005 AL-KO

ALKUPERÄISKÄYTTÖOHJE

Sisällysluettelo

Käsikirjaa koskevia tietoja....86

Tuotekuvaus....86

Turvaohjeet....86

Asennus....87

Käyttöönotto.... 88

Huolto ja hoito....88

Varastointi....89

Lisätarvikeosat....89

Hävittäminen....89

Ohjeita häiriöihin....90

EY-vaatimustenmukaisuusvakuutus.... 91

Takuu....91

KÄSIKIRJAA KOSKEVIA TIETOJA

Lue tämä asiakirja ennen laitteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käytön edellytys. Noudata tämän asiakirjan ja laitteen turvaohjeita ja varoituksia. Tämä asiakirja on kuvatun tuotteen kiinteä osa, ja se täytyy luovuttaa ostajalle myynnin yhteydessä.

Merkkien selitykset

HUOMIO!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

TUOTEKUVAUS

Tarkoituksenmukainen käyttö

Tämä laite on tarkoitettu vain esimöyhennetyn maan työstämiseen.

Kiinteän maan, kuten tallatun ruohon, käsittelemiseen ei tämä laite sovellu.

Tämän laitteen muu käyttö alkuperäislisäosien kanssa on sallittu ainoastan sen käyttötarkoitusta vastaavasti. Muunlainen käyttö ei ole sallittu.

Tuote

1 Kaasuvipu 6 Jarrutuki
2 Kuljetuspyörä 7 Kytkinvipu
3 Pöyhintäterät 8 Peruutusvaihteen vipu
4 Suojalevyn le-vennys	9 Suojalevyt
5 Käynnistinköysi

Laitteen symbolien merkitys

Lue käyttöohje ennen käyttöönottoa!

Pyörivä työkalu! Pidä kädet ja jalat kaukana!

TURVAOHJEET

VAROITUS!

Palovaara! Bensiini on herkästi syttyvää!

VAROITUS!

Myrkytysvaara!

Älä koskaan käytä moottoria suljetuissa tiloissa.

HUOMIO!

Palovammojen vaara!

Pakoputki sekä sitä ympäröivät alueet voivat kuumentua jopa lämpötilaan 80°.

HUOMIO!

Tarkista laite aina silmämääräisesti ennen käyttöönottoa.

Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta, eivät saa käyttää laitetta. Älä käytä laitetta maastossa, jossa on suuria kiviä. Noudata laitetta käyttävän henkilön alaikärajaa koskevia paikallisia määräyksiä. Älä käytä väljiä vaatteita. Käytä tukevia, luistamattomia kenkiä. Poista esineet työalueelta. Laitetta ei ole tarkoitettu ammattimaiseen käyttöön.

• Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Noudata käyttöaikoja koskevia määräyksiä. Laitetta saa käyttää vain riittävässä päivänvalossa tai keinovalossa.

HUOMIO!

Tarkista laite aina silmämääräisesti ennen käyttöönottoa.

Käytä laitetta vain, kun se on teknisesti täysin kunnossa. Pidä mielessä, että käyttäjä on vastuussa vahingoista, joita voi tapahtua muille ihmisille tai heidän omaisuudelleen. Älä ota turva- ja suojalaitteita pois käytöstä. Pidä kädet ja jalat loitolla pyörivistä osista. Älä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä. Seiso tukevasti, kun työskentelet. Laitteen käyttäjä on vastuussa muiden henkilöiden tapaturmista ja heidän omaisuudestaan. Älä jätä laitetta ilman valvontaa. Pidä pakoputki ja moottori puhtaana. Säilytä bensiiniä vain sille tarkoitetuissa astioissa. Tankkaa vain ulkona.

Turvallisuus

Vaihda vahingoittunut säiliö ja korkki. Vaihda vialliset tai kuluneet osat alkuperäisiin varaosiin. Oikeus rakenteen ja mallin muuttamiseen pidätetään. Käynnistettäessä moottoria ei kukaan saa seistä laitteen tai työkalujen (pöyhintäterät) edessä - pöyhintäterän käyttölaitteen täytyy olla kytketty pois päältä. Kuljetuspyörän asennus ja irrotus tai jarrutuen säätö saa tapahtua vain moottorin ollessa sammutettuna ja pöyhintäterien ollessa pysäytettyinä. Ajettaessa asennetun kuljetuspyörän kanssa täytyy moottori sammuttaa ja odottaa pöyhintäterien pysähtymistä. Laitteen käyttö on sallittu vain ohjausaisan kautta muodostuvaa turvaetäisyyttä noudattaen. Rinteissä on aina työskenneltävä poikittain.

Rinteessä ei saa työskennellä ylös- tai alaspäin, eikä yli 10° jyrkissä rinteissä. Moottorin käydessä tai koneen ollessa kuuma ei tankin korkkia saa avata tai bensiiniä lisätä. Käytä polttoaineen lisäämisessä suppiloa tai täyttöputkea, jotta polttoainetta ei pääse roiskumaan moottoriin, koteloon tai maahan. Jos bensiiniä valuu yli, ei moottoria saa käynnistää. Laite on ensin puhdistettava. Laitetta ei saa missään tapauksessa käynnistää, ennen kuin bensiinihöyry on haihtunut. Turvallisuussyistä älä koskaan käytä moottoria kuluneilla tai vaurioituneilla osilla. Tällaiset osat on aina korvattava, ei korjata. Käytä OEM-varaosia. Huonolaatuisemmat varaosat voivat vaurioittaa moottoria ja vaarantaa turvallisuutesi. Vaihda vialliset äänenvaimentimet. - Älä tee muutoksia moottorin säädinasetuksiin.

ASENNUS

Jarrutuen (2) asennus

Vie jarrutuen (2-1) pitkä puoli runkovarren loppukappaleeseen ja estä se kääntymästä kääntämällä kahvaa (2-2).

Kuljetuspyörän (3) asennus

Kuljetuspyörän (3-1) tehtävänä on vain pöyhintäkoneen kuljetus.

Työnnä kuljetuspyörä (3-1) jarrutukeen ja kiinnitä tähtiruuvin (3-2) avulla.

Työn aikana on kuljetuspyörä poistettava:

Avaa siipiruuvi (3-2) ja irrota kuljetuspyörä.

Aisapidikkeen (4) asennus

Asenna pidike (4-1) jo levyyn kiinnitettyjen 4 ruuvin (4-2), aluslaattojen (4-3) ja mutterien (4-4) avulla pöyhintäkoneeseen. Asenna kaapeliläpivienti (4-5) kuten kuvassa (4) on esitetty.

Aisan (5) asennus

Kiinnitä 2 aisaputkea (5-1) läpityöntöruuvin (5-2), välikappaleen (5-3), aluslaattojen (5-4) ja mutterin (5-5) avulla aisan ylempään reikään. Menettele samalla tavalla reiässä (5-9) viemällä toinen ruuvi (5-2), välikappale (5-3) ja 4 mm aluslaatta (5-6) kiertonuppiin (5-7) ja toiseen kiertonuppiin (5-8) mutterin kanssa kuvassa (5) esitetyssä järjestyksessä.

Jotta Bowden-vaijerien hankaantuminen voidaan estää, ne on vietävä läpityöntöruuvien (5-2) ja välikappaleen (5-3) välistä!

Lisätietoja, katso aisan säätö.

Kaasuvivun (6) asennus

Kiinnitä kaasukaapeli ruuvilla ja kuusiomutterilla aisaan.

Ohjauskaapelien (7) asennus

Kiinnitä ohjauskaapelit (7-1) ruuvilla (7-2) oikeanpuoleiseen aisaan (7-3).

HUOMIO!

Vie aisa (7-3) kummankin ohjauskaapelin välistä.

KÄYTTÖÖNOTTO

Ota laite käyttöön vasta, kun asennus on suoritettu kokonaan ja täydellisesti.

HUOMIO!

Täytä laitteeseen öljyä ja bensiiniä ennen ensimmäistä käyttöönottoa. Noudata tässä bensiinimoottorin valmistajan mukana toimittamaa käyttöohjetta.

Aisan (5) säätö

Aisojen korkeutta voidaan säätää.

1. Irrota kiertonupit (5-7) ja (5-8) ja aseta läpityöntöruuvi (5-2) siihen reikään, joka parhaiten soveltuu omaan työskentelyysi.

Vain sivuttain säädettävässä versiossa:

2 Aisoja voidaan kääntää oikealle tai vasemmalle nostamalla vipua (5-10).

Kuljetuspyörä

Kuljetuspyörän avulla pyöritetään pöyhintäkone helposti ja kevyesti käyttöpaikalle.

1 Pöyhintäkoneella työskentelyä varten on kuljetuspyörä irrotettava. "Kuljetuspyörän (3) asennus"

Jarrutuen (2) säätö

Jotta pöyhintäkone jyrsii hyvin ja toimii oikein eteenpäin, voidaan lukitusruuvia (2-2) avaamalla säätää jarrutuen (2-1) korkeutta siten, että kone säilyttää vaakasuoran työasennon. Kiristä lukitusruuvi (2-2) suoritettuasi säädön.

Moottorin (6) käynnistys

Moottoria käynnistettäessä ei pöyhintäterien kytkinvipu saa olla aktivoituna!

1. Aseta kaasuvipu asentoon "START".
2. Vedä käynnistysköysi nopeasti ulos ja anna sen sitten rullata hitaasti takaisin.

Pöyhintäterien (8) kytkeminen päälle

1. Vedä kytkinvipu täysin ylös ja pidä se siinä. Pöyhintäterät saavat alkaa pyöriä vasta vivun matkan puolivälin jälkeen.

Pöyhintäterien (8) kytkeminen pois päältä

1. Vapauta kytkinvipu.

Peruutusvaihteen kytkeminen päälle (9)

1. Vedä peruutusvaihteen vipu ylös vasteeseen saakka.

Peruutusvaihteen kytkeminen pois päältä (9)

1. Vapauta peruutusvaihteen vipu.

Moottorin kytkeminen pois päältä (6)

1. Aseta kaasuvipu asentoon "STOP".

HUOLTO JA HOITO

HUOMIO!

Loukkaantumisvaara!

Kytke aina moottori pois päältä ennen kaikkia huolto- ja hoitotöitä ja irrota sytytystulpan pistoke! Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt! Käytä leikkuuterään liittyvien huolto- ja hoitotöiden yhteydessä aina työkäsineitä!

Puhdista laite jokaisen käyttökerran jälkeen

Älä suihkuta laitteeseen vettä! Sytytysjärjestelmään, kaasuttimeen jne. tunkeutuva vesi saattaa aiheuttaa käyttöhäiriöitä.

Kun laitetta kallistetaan sivulle päin, täytyy kaasuttimen osoittaa ylöspäin!

Ammattitaitoinen tarkastus on tarpeen:

■ esteeseen törmäämisen jälkeen ■ moottorin yhtäkkiä sammuessa ■ vaihteistovaurioissa ■ kiilahihnan ollessa viallinen ■ terien ollessa vääntyneitä ■ moottoriakselin ollessa vääntynyt

Vaihteistoöljyn vaihto

Aina 100 käyttötunnin jälkeen tulee myös vaihteistoöljy vaihtaa. (Öljyn viskositeetti SAE 80).

Öljynvaihto (10)

1. Avaa öljyn sulkutulppa.
2. Aseta laite vinoon ja pumppaa öljy ulos pumpulla.
3. Täytä uutta öljyä. Tarvittava öljymäärä n. 0,2 l (MH4005) ja 0,5 l (MH 5005 R).

Aseta kone vaakatasoon, kierrä tulppa irti ja tarkasta, onko öljy reiän alatasolla. Täyttö- ja tyhjennystulppa vastaa öljymäärää.

HUOMIO!

Älä valuta jäteöljyä viemäriin tai maahan.

Pohjaveden saastuttaminen on rangaistava teko.

Kaikki huoltoasemat ottavat jäteöljyä vastaan tai kysy kunnan viranomaisilta lisätietoja.

1. Sulje täyttöaukko sulkutulpalla.

Moottori

Öljynvaihto/ilmansuodatin/sytytystulppa

Katso moottorin valmistajan käyttöohje.

Bowden-vaijerien säätö

Hienosäätö tapahtuu säätöruuveilla yläaisassa ja moottorikonsolissa (aina Bowden-vaijerien päissä).

1. Avaa vastamutterit.
2. Säädetään säätöruuvilla.

Oikea säätö: Pöyhintäterät saavat alkaa pyöriä vasta vivun matkan puolivälin jälkeen.

1. Kiristä vastamutterit.

Kaasuvaijeri:

Katso moottorin valmistajan käyttöohje.

VARASTOINTI

VARO! Palovaara!

Tankattua konetta ei saa varastoida rakennuksissa, joissa bensiinihöyryt voivat joutua kosketukseen avoimen tulen tai kipinöiden kanssa!

Korjaustyöt saa teettää vain valtuutetussa korjaamossa tai valmistajan valtuuttamassa asiakaspalvelupisteessä.

Sammuta moottori, odota pöyhintäterien pysähtymistä ja irrota sytytystulpan pistoke. Käytä aina suojakäsineitä pöyhintäteriin liittyvien töiden yhteydessä. Tyhjennä bensiinisäiliö vain ulkona. Sammuta moottori ja anna jäähtyä ennen polttoainesäiliön korkin poistamista. - Älä ruiskuta laitetta vedellä! Sisään tunkeutuva vesi voi rikkoa moottorin ja turvakosketuskytkimen.

LISÄTARVIKEOSAT

Jarrutuen sijaan voidaan asentaa erilaisia lisätarvikeosia. Kysy alan erikoisliikkeestä.

HÄVITTÄMINEN

Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteenä!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

OHJEITA HÄIRIÖIHIN

HUOMIO!

Irrota sytytystulpan pistoke ennen kaikkia huolto- ja puhdistustöitä!

Häiriö Korjaaminen
Moottori ei käynnisty	Tankkaa bensiiniä
	Aseta kaasuvipu asentoon "START"
	Yhdistä sytytystulpan pistoke sytytystulppaan
	Tarkasta sytytystulppa, vaihda tarvittaessa
	Puhdista ilmansuodatin
	Puhdista ilmansuodatinMoottorin teho alenee
	Puhdista pöyhintäterät hakkuujätteistä
Pöyhintäterät eivät pyöri	Pöyhintäterien Bowden-vaijerit eivät ole oikein säädetyt
	Pöyhintäterät vaihteistoakselilla irrallaan
	Kiilahihna viallinen asiakaspalvelu-korjaamo
	Vaihteistovaurio asiakaspalvelu-korjaamo

Jos et pysty korjaamaan vaurioita, käänny lähimmän asiakaspalvelumme puoleen.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten, että mainittu tuote vastaa suunnittelultaan ja rakenteeltaan yhdenmukaistettuja EU-direktiivejä, EU-turvallisuus- ja terveysvaatimuksia ja tuotekohtaisia vaatimuksia.

Tuote

Valmistaja Valtuutettu

Pöyhintäkone

Sarjanumero

G2212215

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Tyyppi EU-direktiivit Yhdenmukaistetut standardit

MH 4005

2006/42 EY

MH 5005 R

2004/108/EY

2000/14/EY

2004/26/EY

EN 709

EN 709/A4

EN ISO 14982

Äänitehotaso Vaatimustenmukaisuuden arviointi

EN ISO 3744

2000/14/EY

mitattu/taattu

Liite VIII

MH 4005: 92 dB(A) / 93 dB(A)

MH 5005 R: 92 dB(A) / 93 dB(A)

Kötz, 12.2.2015

Wolfgang Hergeth

Toimitusjohtaja

TAKUU

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuu on voimassa laitteen ostomaan lakien mukaan.

Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan - laitetta käsitellään asianmukaisesti käytetään alkuperäisvaraosia

Takuu raukeaa, jos:

suoritetaan omavaltaisia korjausyrityksiä, suoritetaan omavaltaisia teknisiä muutoksia, laitetta ei käytetä määräystenmukaisesti

Takuun piiriin eivät kuulu:

tavallisesta käytöstä johtuvat maalipinnan vauriot, kuluvat osat, joiden ympärillä ei ole kehystä [xxx xxx (x)] varaosakortissa, polttomoottorit (niitä koskevat vastaavien moottorin valmistajien takuuehdot)

Takuuaika alkaa ensimmäisen loppukäyttäjän suorittamasta ostosta. Ratkaisevaa on ostokuitin päivämäärä. Ota tätä selvitystä koskevissa asioissa yhteys laitteen myyjään tai lähimpään valtuutettuun asiakaspalveluun ja esitä alkuperäinen ostokuitti. Ostajan lakisääteisiä puutevaatimuksia myyjää kohtaan ei tämä selvitys koske.
