BRUKSANVISNING MH 4005 AL-KO

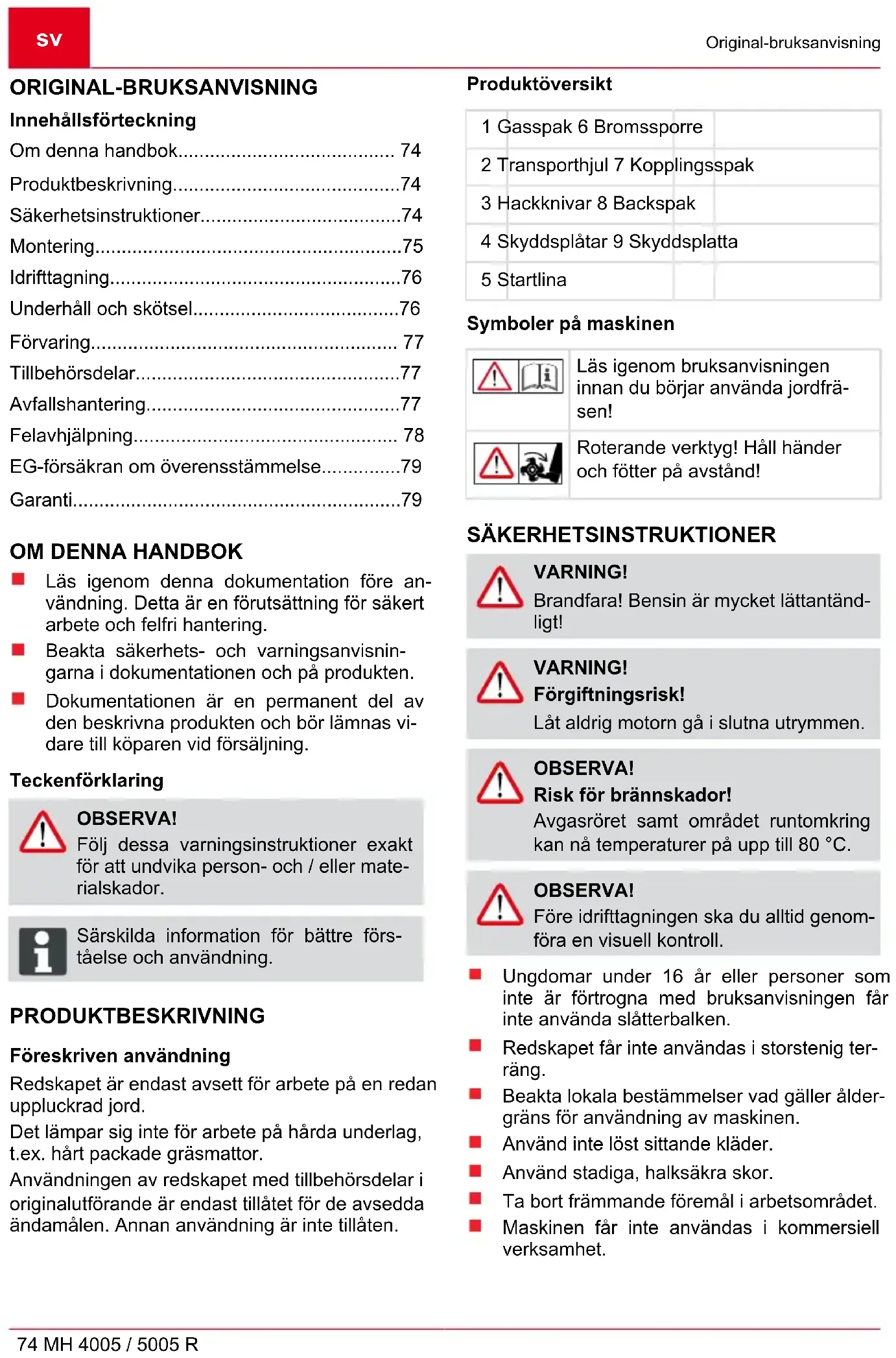

Läs igenom denna dokumentation före an- vändning. Detta är en förutsättning för säkert arbete och felfri hantering. Beakta säkerhets- och varningsanvisnin- garna i dokumentationen och på produkten. Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vi- dare till köparen vid försäljning. Teckenförklaring OBSERVA! Följ dessa varningsinstruktioner exakt för att undvika person- och / eller mate- rialskador. ADVICE Särskilda information för bättre förs- tåelse och användning. PRODUKTBESKRIVNING Föreskriven användning Redskapet är endast avsett för arbete på en redan uppluckrad jord. Det lämpar sig inte för arbete på hårda underlag, t.ex. hårt packade gräsmattor. Användningen av redskapet med tillbehörsdelar i originalutförande är endast tillåtet för de avsedda ändamålen. Annan användning är inte tillåten. Produktöversikt 1 Gasspak 6 Bromssporre 2 Transporthjul 7 Kopplingsspak 3 Hackknivar 8 Backspak 4 Skyddsplåtar 9 Skyddsplatta 5 Startlina Symboler på maskinen Läs igenom bruksanvisningen innan du börjar använda jordfrä- sen! Roterande verktyg! Håll händer och fötter på avstånd! SÄKERHETSINSTRUKTIONER VARNING! Brandfara! Bensin är mycket lättantänd- ligt! VARNING! Förgiftningsrisk! Låt aldrig motorn gå i slutna utrymmen. OBSERVA! Risk för brännskador! Avgasröret samt området runtomkring kan nå temperaturer på upp till 80 °C. OBSERVA! Före idrifttagningen ska du alltid genom- föra en visuell kontroll. Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda slåtterbalken. Redskapet får inte användas i storstenig ter- räng. Beakta lokala bestämmelser vad gäller ålder- gräns för användning av maskinen. Använd inte löst sittande kläder. Använd stadiga, halksäkra skor. Ta bort främmande föremål i arbetsområdet. Maskinen får inte användas i kommersiell verksamhet.Säkerhetsinstruktioner 441442_a 75 Använd inte apparaten under inverkan av al- kohol, droger eller mediciner. Beakta de landsspecifika bestämmelserna för driftstiderna Arbeta endast vid tillräckligt dagsljus eller ar- tificiellt ljus. OBSERVA! Före idrifttagningen ska du alltid genom- föra en visuell kontroll. Använd produkten enbart om den är i tekniskt fullgott skick Tänk på att användaren bär ansvaret om per- soner eller deras egendom utsätts för olyckor och/eller skador. Åsidosätt inte säkerhets- och skyddsanord- ningar Håll händer och fötter på avstånd från ro- terande delar. Lyft eller bär aldrig maskinen när motorn är igång Se till att stå stadigt vid arbetet. Användaren är ansvarig för olyckor med an- dra människor och deras egendom. Lämna inte maskinen utan uppsikt. Håll avgassystem och motor rena Förvara bensin enbart i behållare som är av- sedda för detta Tanka aldrig inomhus Byt ut skadad tank eller skadat tanklock Byt ut skadade eller slitna delar mot original- reservdelar. Med förbehåll för ändringar i konstruktion och utförande! Vid start av motorn får ingen stå framför reds- kapet resp. arbetsverktyget (hacknivarna) – drivningen av hackknivarna måste vara av- stängd. På- och avmontering av transporthjulet resp. justering av bromssporren får endast göras vid avstängd motor och stillastående hack- knivar. Vid körning med monterat transporthjul, stanna motorn och vänta tills hackknivarna har stannat. Redskapet får endast användas om man hål- ler sig inom det säkerhetsavstånd som ges mellan knivarna och styrstången. Arbeta alltid på tvären i sluttningar. Arbeta inte i uppförs- och nedförslutningar, eller i sluttningar som lutar mer än 10°. Tanklocket får inte öppnas och ingen bensin fyllas på under tiden som motorn är igång el- ler när maskinen är varm. Använd en tratt eller påfyllningsrör vid tank- ning så att inget bränsle spills på motorn, hu- set eller marken. Om bensinen har svämmat över får inte mo- torn startas. Enheten ska rengöras och inga tändningsförsök får göras förrän bensinång- orna har dunstat. Motorn får av säkerhetsskäl aldrig användas när dess delar är slitna eller skadade. Del- arna måste bytas mot nya och får inte re- pareras. Använd originalreservdelar. Om du använder reservdelar som inte är likvärdiga med originaldelarna kan motorn skadas och din säkerhet äventyras. Byt ut skadade ljuddämpare. Ändra inte justeringarna i motorn. MONTERING Montering bromssporre (2) För in den långa sidan av bromssporren (2-1) i ändstycket på ramarmen och sätt fast den genom att vrida på handtaget (2-2). Montering av transporthjul (3) Transporthjulet (3-1) används enbart för att trans- portera jordfräsen. Sätt transporthjulet (3-1) på bromssporren och fäst det med vingskruven (3-2). Under arbetet måste transporthjulet tas bort: Lossa vingskruven (3-2) och ta av transport- hjulet. Montering av styrstång (4) Montera hållaren (4-1) på jordfräsen med de 4 skruvar (4-2), brickor (4-3) och muttrar (4-4) som redan sitter på plattan. Montera kabelgenomföringen (4-5) som vi- sas på bild (4).sv Montering 76 MH 4005 / 5005 R Montering av styrstång (5) Sätt fast de två styrstångsrören (5-1) med hjälp av den genomgående skruven (5-2), distansen (5-3), brickan (5-4) och muttern (5-5) i det övre hålet på styrstången. Gör på samma sätt vid hålet (5-9), dvs. ge- nom att föra in den andra skruven (5-2), dis- tansen (5-3) och brickan 4 mm (5-6) i vredet (5-7) och det andra vredet (5-8) med muttern i den ordning som visas på bild (5). ADVICE Förhindra att bowdenvajrarna skaver mot varandra genom att föra igenom bowdenvajrarna mellan den genom- gående skruven (5-2) och distansen (5-3)! För mer information, se inställning av styrstång. Montering av gasspak (6) Fäst gaskabeln med skruv och sexkantsmut- ter på styrstången. Montering av styrkabel (7) Skruva fast styrkabel (7-1) med skruv (7-2) på höger styrstång (7-3). OBSERVA! För styrstången (7-3) mellan de båda styrkablarna. IDRIFTTAGNING Ta inte maskinen i drift förrän monteringen är komplett genomförd. OBSERVA! Fyll på olja och bensin innan du använ- der redskapet för första gången. Läs ige- nom den medföljande bruksanvisningen från tillverkaren av bensinmotorn. Inställning av styrstång (5) Styrstången kan höjdregleras. 1 Lossa vreden (5-7) och (5-8) och sätt den ge- nomgående skruven (5-2) i det hål som är bäst lämpat för dig. Endast för version som kan justeras i sidled: 2 Styrstången kan vridas åt höger eller vänster genom att lyfta spaken (5-10). Transporthjul Rulla jordfräsen med transporthjulet enkelt och bekvämt till arbetsplatsen. 1 Lossa transporthjulet innan du börjar arbeta med jordfräsen. "Montering av transporthjul (3)" Inställning av bromssporre (2) För att jordfräsen ska fungera effektivt och arbeta sig framåt kan man genom att lossa låsskruven (2-2) ställa in höjden på broms- sporren (2-1) så att maskinen bibehåller en horisontell arbetsposition. Dra åt låsskruven (2-2) igen när bromsspor- ren är inställd. Starta motorn (6) När motorn startas får inte kopplingsspaken för hackknivarna vara aktiverad!

1. Ställ gasspaken på läget "START".

2. Dra ut startlinan snabbt och låt den sedan

långsamt rulla tillbaka. Starta hackknivarna (8)

1. Dra upp kopplingsspaken och håll fast den.

Hackknivarna får börja rotera först efter hälf- ten av spakens lyftrörelse. Stänga av hackknivarna (8)

1. Släpp kopplingsspaken.

Koppla från backen (9)

1. Lossa backspaken.

Stänga av motorn (6)

1. Ställ gasspaken på läget "STOP".

UNDERHÅLL OCH SKÖTSEL

OBSERVA! Skaderisk! Stanna alltid motorn och lossa tändstiftskontakten före underhålls- arbete! Motorn kan fortsätta att snurra. Försäkra dig om att motorn verkli- gen har stannat! Bär skyddshandskar vid underhåll och skötsel av knivarna! Rengör maskinen efter varje användning.Underhåll och skötsel 441442_a 77 Spola inte maskinen med vatten! Inträngande vatten (i t.ex. tändsystem och förgasare) kan leda till störningar. ADVICE När redskapet lutas åt sidan måste för- gasaren vara vänd uppåt! Fackmannamässig kontroll krävs: efter påkörning av ett hinder om motorn plötsligt stannar vid skador på drivmekanismen vid defekta kilremmar vid böjda knivar vid böjd motoraxel Byte av växellådsolja Växellådsoljan ska bytas efter var 100:e arbet- stimme. (oljeviskositet SAE 80). Oljebyte (10)

1. Lossa oljeskruven.

2. Tippa jordfräsen och sug upp oljan med en

3. Fyll på ny olja. Erforderlig oljemängd ca 0,2

(MH4005) resp. 0,5 l (MH 5005 R). ADVICE Ställ redskapet horisontellt, skruva av locket och kontrollera att oljan når upp till det nedre nivån i hålet. Fyllnings- och tömningslocket mots- varar oljenivån. OBSERVA! Töm inte ut den gamla oljan i avlop- pet eller på marken. Föroreningar av grundvattnet är straffbart. Lämna in oljan på en bensinstationer som har uppsamlingsställe för olja eller kontakta de lokala myndighe- terna för mer information.

4. Stäng påfyllningsöppningen med låsskruven.

Motor Oljebyte / luftfilter / tändstift Se motortillverkarens bruksanvisning. Justera bowdenvajer Finjusteringen sker med justerskruven på övre styrstången och på motorkonsolen (i ändarna på bowdenvajern).

1. Lossa kontramuttern.

2. Ställ in med justerskruven.

ADVICE Rätt inställning: Hackknivarna får börja rotera först efter hälften av spakens lyft- rörelse.

3. Skruva åt kontramuttern igen.

Gaspådrag: Se motortillverkarens bruksanvisning. FÖRVARING RISK! Brandrisk! Förvara inte tankad maskin i byggnader, där bensinångorna kan komma i kontakt med öppen eld eller gnistor! ADVICE Reparationer får bara göras av aukto- riserade verkstäder eller av vår kundt- jänst. Stäng av motorn, vänta tills hackknivarna har stannat och lossa tändstiftet. Bär alltid skyddshandskar vid arbete med hackknivar. Töm endast bensintanken utomhus. Stäng av motorn och låt den kylas av innan du tar av tanklocket. Spruta inte vatten på jordfräsen! Inträngande vatten kan skada motorn och säkerhetsknap- pen. TILLBEHÖRSDELAR I stället för bromssporre kan olika tillbehörsdelar monteras. Fråga din återförsäljare. AVFALLSHANTERING Uttjänta apparater, batterier och lad- dare får inte slängas i hushållsavfallet! Förpackning, enhet och tillbehör är tillver- kade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.sv Felavhjälpning 78 MH 4005 / 5005 R FELAVHJÄLPNING OBSERVA! Före alla underhålls- och rengöringsarbeten måste tändstiftskontakten lossas! Fel Åtgärd Tanka bensin Ställ gasspaken på läget "START" Sätt tändstiftskontakten på tändstiftet Kontrollera tändstiftet, byt eventuellt ut det Motorn startar inte Rengör luftfiltret Rengör luftfiltretMotoreffekten avtar Rengör hackknivarna från eventuella fastsittande växtrester Bowdenvajern för hackknivarna är inte korrekt in- ställd Hackkniven sitter löst på drivaxeln Kilremmen är defekt kundtjänst/verkstad Hackknivarna roterar inte Skador på drevet kundtjänst/verkstad ADVICE Vid fel som inte kan åtgärdas ska du vända dig till vår ansvariga kundtjänst.EG-försäkran om överensstämmelse 441442_a 79

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed försäkrar vi att den här produkten, i det utförande vi levererar den, uppfyller kraven i de harmoniserande EU-direktiven, EU-sä- kerhetsstandarderna och de produktspecifika standarderna. Produkt Jordfräs Tillverkare Auktoriserad representant Serienummer G2212215 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ EU-direktiv Harmoniserande normer MH 4005 MH 5005 R 2006/42 EG 2004/108/EG 2000/14/EG 2004/26/EG EN 709 EN 709/A4 EN ISO 14982 Ljudeffektnivå Bedömning av överensstämmelse EN ISO 3744 uppmätt/garanterad 2000/14/EG Bilaga VIII MH 4005: 92 dB(A) / 93 dB(A) MH 5005 R: 92 dB(A) / 93 dB(A) Kötz, 2015-02-12 Wolfgang Hergeth

• GARANTI Eventuella material- eller tillverkningsfel åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där produkten köptes. Vår garantiförsäkran gäller enbart om: denna bruksanvisning har följts pumpen har hanterats korrekt originalreservdelar används Garantin upphör att gälla vid: egenmäktiga reparationsförsök egenmäktiga tekniska förändringar icke avsedd användning Garantin gäller inte för: lackskador som beror på normalt slitage slitagedelar som på reservdelskartan är markerade med ramen [xxx xxx (x)] . förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpsbeviset gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundt- jänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.no Original bruksanvisning 80 MH 4005 / 5005 R ORIGINAL BRUKSANVISNING Innhold Om denne håndboken p. 80
