BRUKSANVISNING MH 350 AL-KO

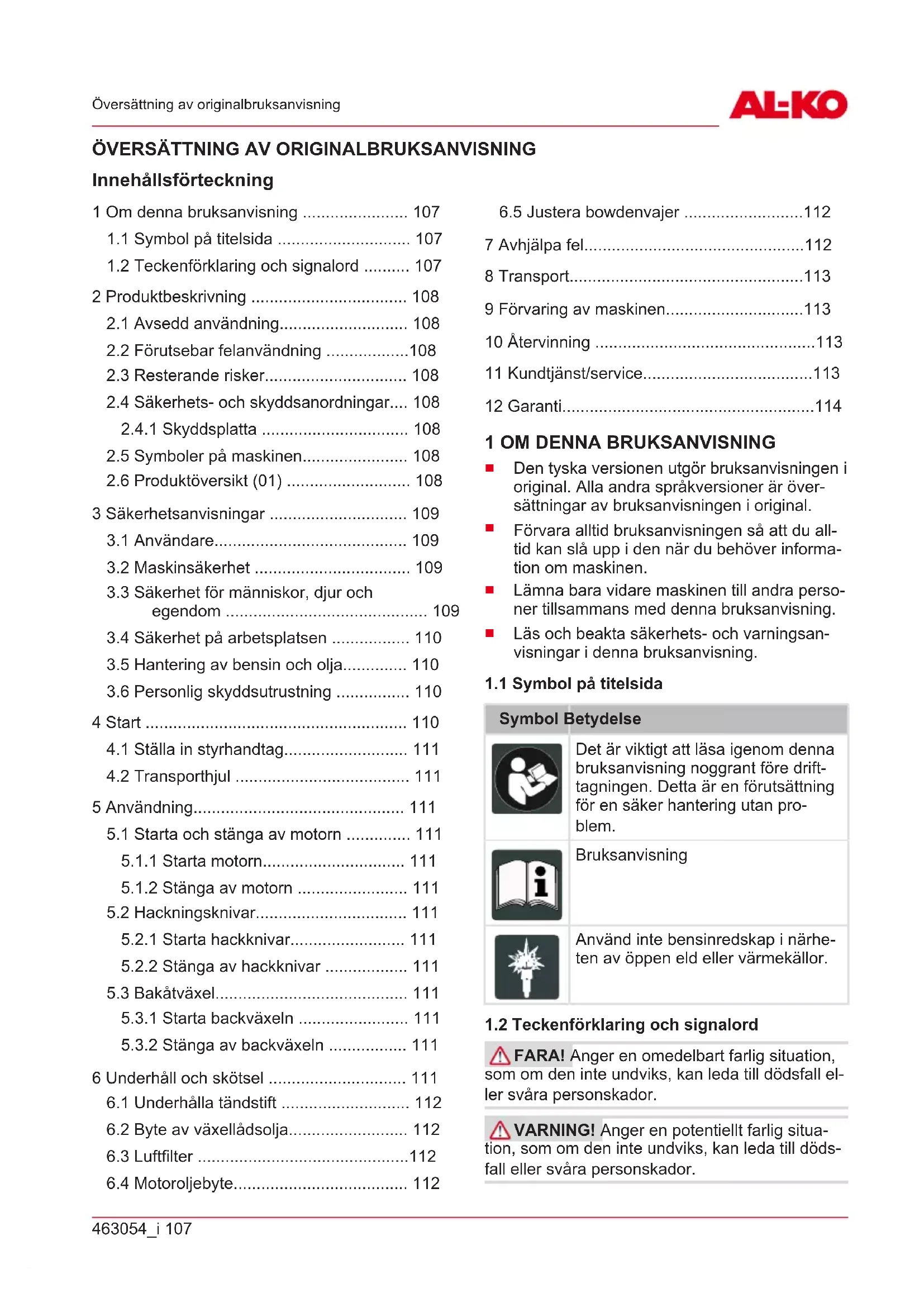

Innehållsförteckning 1 Om denna bruksanvisning ....................... 107

1.1 Symbol på titelsida ............................. 107

1.2 Teckenförklaring och signalord .......... 107

2.2 Förutsebar felanvändning ..................108

2.3 Resterande risker............................... 108

2.4 Säkerhets- och skyddsanordningar.... 108

3.3 Säkerhet för människor, djur och

egendom ............................................ 109

3.4 Säkerhet på arbetsplatsen ................. 110

3.5 Hantering av bensin och olja.............. 110

5.1 Starta och stänga av motorn .............. 111

5.3.2 Stänga av backväxeln ................. 111

6 Underhåll och skötsel .............................. 111

6.1 Underhålla tändstift ............................ 112

6.2 Byte av växellådsolja.......................... 112

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen.

Lämna bara vidare maskinen till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning Använd inte bensinredskap i närhe- ten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador.SE 108 MH350-4 | MH350-9 LM | MH4001 R Produktbeskrivning OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Detta redskap kan användas för:

För bearbetning av föruppluckrad jord. Man får endast arbeta med redskapet när det är komplett monterat. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på använda- ren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig an- vändning, t.ex. i allmänna parker, sportanlägg- ningar eller jord- och skogsbruk. Beakta framföra allt:

Detta redskap är inte lämpat för att bearbeta fasta jordar, t.ex. en hårdtrampad gräsmatta.

2.3 Resterande risker

Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan eli- mineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse föl- jande risker:

Hörselskador om man inte bär hörselskydd.

Personskador genom hand-arm-vibrationer om redskapet används under längre tid eller inte underhålls på föreskrivet sätt.

Jord och småsten kan slungas iväg.

Skärskador vid beröring av den roterande hackknivarna.

2.4 Säkerhets- och skyddsanordningar

VARNING! Risk för personskador. Defek- ta eller funktionslösa säkerhets- och skyddsan- ordningar kan medföra allvarliga personskador.

Reparera defekta säkerhets- och skyddsan- ordningar omedelbart.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

Skyddsplåten (01/8) skyddar användaren mot den roterande hackkniven och ivägslungade före- mål.

2.5 Symboler på maskinen

Symbol Betydelse Läs igenom bruksanvisningen innan du börjar använda redskapet! Roterande verktyg! Håll händer och fötter borta.

2.6 Produktöversikt (01)

Produktöversikten (01) ger en överblick över ma- skinen. Nr. Komponent 1 Kopplingsspak 2 Gasreglage 3 Backspak 4 Startlina 5 Transporthjul 6 Hackningsknivar 7 Skyddsplatta 8 Skyddsplåt 9 Bromssporre463054_i 109 Säkerhetsanvisningar 3 SÄKERHETSANVISNINGAR FARA! Livsfara och fara för mycket all- varliga personskador! Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. döds- fall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvis- ning innan maskinen används.

Spara all bifogad dokumentation för framtida behov.

Livsfara på grund av förgiftning Avgaserna från jordfräsen innehåller kolmo- noxid som kan döda en människa på några få minuter. Beakta följande före resp. under användningen:

Kör aldrig med jordfräsen i stängda ut- rymmen, kör den endast utomhus.

Stäng genast av jordfräsen om du känner av yrsel eller plötslig matthet under an- vändningen.

Använd jordfräsen endast i tekniskt felfritt skick.

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

Läs noga igenom anvisningarna i denna bruksanvisning och bruksanvisningen för mo- torn och beakta dessa. Lär dig att snabbt stänga av jordfräsen.

Använd inga startsprayer eller liknande.

Ungdomar under 16år eller personer som in- te är förtrogna med bruksanvisningen får inte använda jordfräsen. Beakta gällande säker- hetsföreskrifter om lägsta ålder för använda- re.

Beakta eventuella landsspecifika föreskrifter eller bestämmelser för drifttider.

Ta inte jordfräsen i drift om du är påverkad av alkohol, droger eller medicin.

Använd enbart redskapet under följande för- utsättningar:

Redskapet är inte smutsigt.

Överbelasta aldrig redskapet. Den är enbart avsedd lättare arbete på privat område. Överbelastning kan leda till skador på maski- nen.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt alltid defekta komponenter med originalreservdelar från till- verkaren. Om maskinen används med utslit- na eller defekta komponenter kan inga garan- tianspråk ställas på tillverkaren.

Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.

3.3 Säkerhet för människor, djur och

Använd jordfräsen endast ändamålsenligt. Annan användning kan leda till såväl person- skador som skador på föremål.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Håll utomstående borta från riskområdet.

Starta endast jordfräsen om ingen annan finns på arbetsområdet, vare sig djur eller människa.

Håll ett säkerhetsavstånd till människor och djur och stäng av jordfräsen om människor eller djur närmar sig.

Håll aldrig jordfräsens avgasstråle mot perso- ner och djur samt mot lättantändliga produk- ter och föremål.

Rör aldrig vid insugs- eller ventilationsgallret när jordfräsen är igång. Roterande motor- komponenter kan orsaka personskador.

Stäng alltid av jordfräsen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten, vid påfyllning av bensin-oljeblandningen.

Kör inte jordfräsen i bristfälligt vädrade ar- betsområden (t.ex. garage). Avgaserna innehåller giftig kolmonoxid samt andra skad- liga ämnen.

Vid olyckstillbud måste jordfräsen genast stängas av för att undvika att ytterligare per- sonskador eller skador på egendom uppstår.

Använd aldrig jordfräsen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga person- skador.

Använd endast reservdelar och tillbehör i ori- ginalutförande.

Förvara jordfräsen utom räckhåll för barn.SE 110 MH350-4 | MH350-9 LM | MH4001 R Start

Instruera barn och ungdomar om att inte leka med jordfräsen.

Ändra inte justeringarna i motorn.

3.4 Säkerhet på arbetsplatsen

Arbeta endast i dagsljus eller i mycket stark belysning.

Använd endast redskapet på fast och jämnt underlag och aldrig i branta lutningar.

Redskapet får inte användas i storstenig ter- räng.

Arbeta alltid på tvären i sluttningar.

Arbeta inte i uppförs- och nedförslutningar, eller i sluttningar som lutar mer än 10°.

Se till att stå på stabilt underlag.

Ta bort främmande föremål från arbetsområ- det.

Håll händer och fötter på avstånd från rote- rande delar.

Lyft eller bär aldrig jordfräsen när motorn är igång.

Vid start av motorn får ingen stå framför red- skapet resp. arbetsverktygen (hackknivar) – drivningen av hackknivarna måste vara av- stängd.

På- och avmontering av transporthjulet resp. justering av bromssporren får endast göras med avstängd motor och stillastående hack- knivar.

Vid körning med monterat transporthjul, stan- na motorn och vänta tills hackknivarna har stannat.

Redskapet får endast användas om man hål- ler sig inom det säkerhetsavstånd som ges mellan knivarna och styrstången.

Håll avgassystemet och motorn rena.

3.5 Hantering av bensin och olja

Explosions- och brandfara: Utträngande bensin-luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig han- tering av bränsle kan snabbantändning, ex- plosion och brand leda till svåra personska- dor och t.o.m. dödsfall. Observera:

Rök inte under hantering av bensin.

Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.

Beakta ovillkorligen de förhållningsregler som anges nedan.

Transportera och lagra endast bensin och ol- ja i godkända behållare. Förvara bensin och olja oåtkomligt för barn.

För att undvika förorening av marken (miljö- skydd), var noga med att inte bensin eller olja släpps ut i jorden. Använd alltid tratt vid tank- ning av maskinen.

Tanka aldrig maskinen i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantänd- ning eller explosion.

Torka omgående av eventuell bensin från maskinen och samla upp från marken. Låt textilier som har sugit upp bensin ligga och torka på en välventilerad plats innan du kas- serar dem. De kan annars självantända.

Läckande bensin avger bensinångor. Starta därför aldrig maskinen på läckage-platsen ut- an minst 3m bort.

Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.

Se till att du inte får bensin på kläderna. Skul- le det hända, byt kläder omedelbart.

Tanka aldrig maskinen när motorn är igång eller om den är varm.

Använd korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.

Kläderna måste vara ändamålsenliga (åtsit- tande) och får inte utgöra ett hinder. Om man har långt hår måste hårnät bäras. Bär aldrig löst sittande kläder eller accessoarer som kan dras in i maskinen som schalar, vida skjortor eller långa halsband.

hörselskydd och skyddsglasögon

långbyxor och stabila skor

skyddshandskar 4 START ANMÄRKNING Före idrifttagning:

Genomför alltid en visuell kontroll. Jordfräsen får inte användas om den har lösa, skadade eller utslitna drifts- och/eller monteringsdelar.

Fyll på bensin.463054_i 111 Användning ANMÄRKNING Redskapet får användas först efter fullständig montering.

4.1 Ställa in styrhandtag

Ställ in styrhandtagets höjd efter kroppsstorleken. Den normala höjdinställning motsvarar höfthöj- den.

1. Lossa skruvarna på huskonsolen.

2. Ställ styrhandtagen efter långhålsområdet.

3. Dra fast skruvarna igen.

ANMÄRKNING På modeller med backväx- eln kan styrhandtaget svängas åt vänster och hö- ger.

1. Lossa stjärngreppet (bild 15), sväng styr-

handtaget åt sidan och dra åt stjärngreppet för hand.

Rulla jordfräsen med transporthjulet enkelt och bekvämt till arbetsplatsen. Haka i transporthjulet i det övre läget när du ska arbeta med jordfräsen. 5 ANVÄNDNING

5.1 Starta och stänga av motorn

När motorn startas får inte kopplingsspaken för hackknivarna vara aktiverad!

1. Ställ gasspaken på läget ”START”.

2. Dra ut startlinan snabbt och låt den sedan

långsamt rulla tillbaka.

5.1.2 Stänga av motorn

1. Ställ gasspaken på läget ”STOP”.

1. Dra upp kopplingsspaken och håll fast den.

Hackknivarna får börja rotera först efter hälf- ten av spakens lyftrörelse.

5.2.2 Stänga av hackknivar

VARNING! Fara för svåra kroppsskador pga roterande redskapsdelar! Beröring av rote- rande redskapsdelar leder till svåra kroppsska- dor!

Rör aldrig vid roterande delar!

Hackknivarna får inte rotera när kopplings- spaken släpps.

1. Släpp kopplingsspaken.

5.3.1 Starta backväxeln

OBSERVERA! Fara för skada på redska- pet. Starta aldrig backväxeln under framåtrörel- sen.

1. Dra upp backspaken tills det tar stopp.

5.3.2 Stänga av backväxeln

FARA! Livsfara vid felaktigt underhåll. Underhållsarbeten som genomförs av okvalifice- rade personer samt användning av ej godkända reservdelar kan leda till allvarliga personskador eller dödsolyckor under drift.

Demontera inga säkerhetsanordningar och ta dem inte ur funktion.

Använd endast godkända original-reservde- lar.

Genomför regelbundet lämpligt underhåll för att säkerställa att maskinen befinner sig i ett funktionsdugligt och rent skick. FARA! Livsfara och fara för svåra kroppsskador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor. OBSERVERA! Skaderisk. Vassa maskin- delar och delar i rörelse kan orsaka personska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

Korrekt underhåll är nödvändigt för att motor- sågen ska behålla sin ursprungliga effektivitet och driftsäkerhet.

Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att motorsågen alltid är i gott skick.

Använd aldrig redskapet om det har utslitna eller skadade komponenter. Skadade delar måste bytas ut och får aldrig repareras. Före underhållsarbeten:

Frånkoppla motorn och låt den svalna.

Bär skyddshandskar vid arbete på hackkni- varna.SE 112 MH350-4 | MH350-9 LM | MH4001 R Avhjälpa fel

Avfallshantera olja, bensin eller andra förore- nande ämnen enligt föreskrifterna.

6.1 Underhålla tändstift

ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

6.2 Byte av växellådsolja

Även växellådsoljan bör bytas ut var 100:e ar- betstimme (oljeviskositet SAE 80). Oljebyte Nödvändig oljemängd:

ANMÄRKNING Oljan måste vara synlig i påfyllningsöppningen.

1. Stäng påfyllningsöppningen med låsskruven.

ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

6.5 Justera bowdenvajer

Finjusteringen sker med justerskruven på övre styrstången och på motorkonsolen.

ANMÄRKNING Hackknivarna får börja ro- tera först efter hälften av spakens lyftrörelse.

1. Skruva åt kontramuttern igen.

Gasvajer ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

OBSERVERA! Skaderisk. Vassa maskin- delar och delar i rörelse kan orsaka personska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motoreffekten avtar. Luftfiltret tilltäppt. Kontrollera och rengör luftfiltret. Förbränningsproblem Kontakta AL-KO:s servicecenter. Hackkniv nedsmutsad Rengör hackkniven Motorn startar inte. Bränsleförlopp saknas Fyll på bränsle. Dåligt, förorenat bränsle, gammalt bränsle i tanken Töm tanken och fyll på fräscht bränsle. Felaktig startprocedur Utför startproceduren korrekt. Tändstiftet inte anslutet Kontrollera tändstiftskontakten, se till att tändstiftet sitter fast. Gasspak i felaktig position Ställ gasspaken på läget ”START” Tändstift fuktigt Kontrollera tändstiftet Stiftets elektroder nedsmut- sade Felaktigt elektrodavstånd Luftfiltret tilltäppt Kontrollera och rengör luftfiltret.463054_i 113 Transport Störning Orsak Åtgärd Olämplig olja för årstiden Kontrollera oljan, byt ut den vid behov. Ångbubblor bildas inom för- gasaren p.g.a. höga tempe- raturer Vänta några minuter, försök sedan star- ta igen. Förbränningsproblem Kontakta AL-KO:s servicecenter Tändproblem Kontakta AL-KO:s servicecenter Hackknivarna roterar inte Kilrem defekt Kontakta AL-KO:s servicecenter Skador på växellåda Kontakta AL-KO:s servicecenter. Hackknivar lösa Dra åt hackkniv Bowdenvajern för hackkni- varna är inte korrekt inställd Ställ in bowdenkabeln rätt 8 TRANSPORT

Transportera alltid jordfräsen vågrätt, annars uppstår:

Bränsle- och oljeläckage

Rengör maskinen noggrant efter varje använd- ning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räck- håll för barn. Om maskinen inte ska användas på mer än 2-3 månader är följande procedur nödvändig för att förebygga skador.

1. Töm bränsletanken:

Låt motorn köra så länge tills den stannar av sig själv. På så sätt finns det ingen bensin-oljeblandningen kvar i bränsletank eller förgasare där avlagringar skulle kun- na bildas.

Torka av maskinen och tillbehörsdelarna med en trasa. Använd aldrig bensin eller andra lösningsmedel.

Avlägsna smuts från alla öppningar i ma- skinen (bl.a. kylöppningar för motorn).

Låt maskinen svalna helt.

Dra av tändstiftskontakten och skruva ut tändstiftet.

Droppa lite olja i tändstiftsöppningen.

Dra långsamt i starthandtaget så att kol- ven rör sig och oljan fördelas i cylindern.

4. Förvara maskinen på ett om möjligt svalt och

Bensin och motorolja ska inte läggas i soporna eller hällas i avloppet, utan hanteras med särskild återvinning!

Innan redskapet kasseras måste bränsletan- ken och motoroljetanken tömmas!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfalls- hanteras på motsvarande sätt.

11 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contactsSE 114 MH350-4 | MH350-9 LM | MH4001 R Garanti 12 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Förbränningsmotorer (här gäller resp. motortillverkares garantibestämmelser) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.463054_i 115 Oversettelse av den originale bruksanvisningen
