BRUKSANVISNING MH 350 AL-KO

3.3 Sikkerhed for personer, dyr og ting .... 101

6 Service og vedligeholdelse ...................... 103

1.2 Symboler og signalord

Sluk for motoren, og vent til fræserknivene står stille, når apparatet flyttes med påmonte- ret transporthjul.

Rygning er forbudt, når benzinen håndte- res.

2.2 Mulig og påregnelig feil bruk .............. 116

3.3 Sikkerhet for personer, dyr og eien-

5.1 Starte og slå av motoren .................... 119

6.1 Vedlikehold av tennplugg ................... 120

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Ikke bruk det bensindrevne appara- tet i nærheten av åpen ild eller var- mekilder.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås.NO 116 MH350-4 | MH350-9 LM | MH4001 R Produktbeskrivelse FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre for- ståelighet og håndtering. 2 PRODUKTBESKRIVELSE

Dette apparatet kan brukes til å

bearbeide underlag som er løsnet på for- hånd. Det må bare arbeides med apparatet når det er fullstendig montert. Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så- vel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke len- ger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert an- svar for skader som påføres brukeren eller tredje- part.

2.2 Mulig og påregnelig feil bruk

Maskinen er verken konsipert for profesjonell an- vendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk. Ta fremfor alt hensyn til at

Også ved forskriftsmessig bruk av maskinen fin- nes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Hørselsskader når det ikke brukes hørsels- vern.

Kroppsskader på grunn av hånd-arm-vibra- sjoner når apparatet brukes over lengre tid, eller ikke vedlikeholdes slik det angitt.

Utslyngning av jord og små steiner.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon.

Skjoldet (01/8) beskytter brukeren mot kontakt med den roterende fresekniven og gjenstander som slynges bort.

2.5 Symboler på maskinen

Symbol Betydning Les bruksanvisningen før driften settes i gang! Roterende verktøy! Hold hender og føtter unna.

Alle medfølgende dokumenter må oppbeva- res for fremtidig bruk.

Livsfare pga. forgiftning Avgassene til jordfreseren inneholder kullmo- noksid som kan drepe mennesker i løpet av noen få minutter. Ta hensyn til det følgende før og under bruken:

Driv jordfreseren aldri i lukkede rom, men bare utendørs.

Ikke sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon.

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke jordfreseren. Følg eventuelle sikkerhetsfor- skrifter med hensyn til brukerens mini- mumsalder som måtte gjelde i landet.

Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med origina- le reservedeler fra produsenten. Hvis appara- tet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

Reparasjonsarbeid må kun utføres av ser- viceverksteder eller autoriserte fagbedrifter.

3.3 Sikkerhet for personer, dyr og eiendom

Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

Du skal kun slå på jordfreseren når det ikke befinner seg noen personer eller dyr i ar- beidsområdet.

Ta aldri i innsugings- og ventilasjonsgitrene når jordfreseren går. Det kan oppstå skader pga. roterende apparatdeler.

Slå alltid av jordfreseren når den ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider ved fyl- ling av bensin-olje-blandingen.

Slå jordfreseren straks av ved ulykker for å unngå videre skader på personer eller eien- dom.

Oppbevar jordfreseren utilgjengelig for barn.

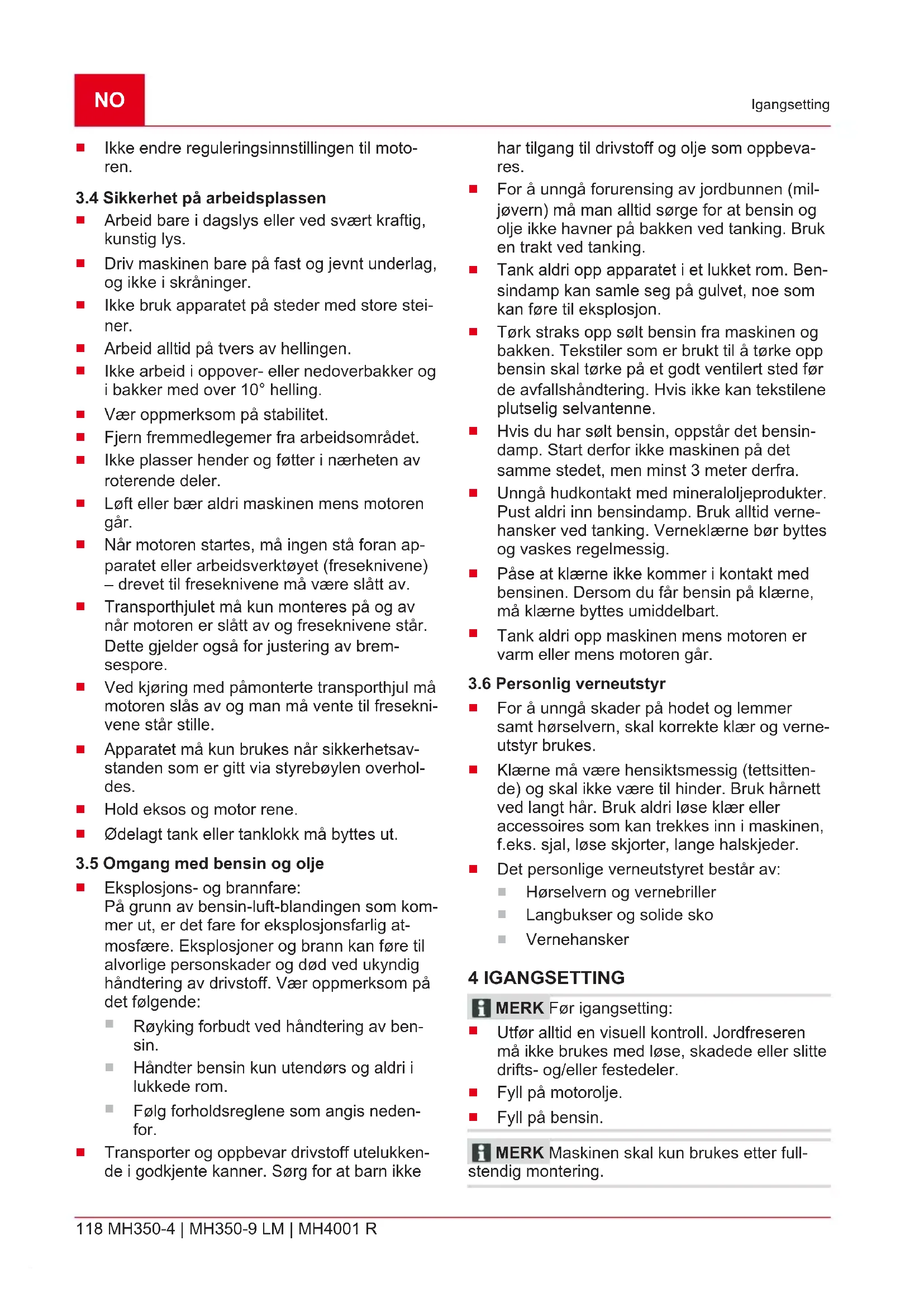

3.4 Sikkerhet på arbeidsplassen

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.

Driv maskinen bare på fast og jevnt underlag, og ikke i skråninger.

Ikke bruk apparatet på steder med store stei- ner.

Ikke arbeid i oppover- eller nedoverbakker og i bakker med over 10° helling.

Vær oppmerksom på stabilitet.

Ikke plasser hender og føtter i nærheten av roterende deler.

Når motoren startes, må ingen stå foran ap- paratet eller arbeidsverktøyet (freseknivene) – drevet til freseknivene må være slått av.

Transporthjulet må kun monteres på og av når motoren er slått av og freseknivene står. Dette gjelder også for justering av brem- sespore.

Ved kjøring med påmonterte transporthjul må motoren slås av og man må vente til fresekni- vene står stille.

Apparatet må kun brukes når sikkerhetsav- standen som er gitt via styrebøylen overhol- des.

Ødelagt tank eller tanklokk må byttes ut.

3.5 Omgang med bensin og olje

Eksplosjons- og brannfare: På grunn av bensin-luft-blandingen som kom- mer ut, er det fare for eksplosjonsfarlig at- mosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff. Vær oppmerksom på det følgende:

Røyking forbudt ved håndtering av ben- sin.

Transporter og oppbevar drivstoff utelukken- de i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbeva- res.

For å unngå forurensing av jordbunnen (mil- jøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.

Tank aldri opp apparatet i et lukket rom. Ben- sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid verne- hansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.

For å unngå skader på hodet og lemmer samt hørselvern, skal korrekte klær og verne- utstyr brukes.

Hørselvern og vernebriller

Utfør alltid en visuell kontroll. Jordfreseren må ikke brukes med løse, skadede eller slitte drifts- og/eller festedeler.

Fyll på bensin. MERK Maskinen skal kun brukes etter full- stendig montering.463054_i 119 Betjening

4.1 Stille inn styrekonsollen

Still inn høyden på styrekonsollen iht. kroppsstør- relsen. Den normale høydeinnstillingen tilsvarer hofte- høyden.

3. Trekk til skruene igjen.

MERK På modeller med revers kan styre- konsollen svinges til høyre og venstre.

1. Løsne stjernegrepet (bilde 15), sving styre-

konsollen til side, og trekk til stjernegrepet for hånd.

Rull jordfresen enkelt og lett til bruksstedet med transporthjulet. Klikk transporthjulet i det øvre låsehakket for å arbeide med jordfreseren. 5 BETJENING

5.1 Starte og slå av motoren

rulles sakte tilbake igjen.

fast. Freseknivene skal begynne å gå rundt først etter halve spakstrekningen.

5.2.2 Slå av freseknivene

ADVARSEL! Fare som følge av roterende maskindeler! Det å gripe inn i roterende maskin- deler fører til alvorlige personskader!

FARE! Livsfare pga. feil vedlikehold. Ved- likeholdsarbeider utført av ukyndige personer samt bruk av ikke-godkjente reservedeler kan fø- re til alvorlige personskader og død under bruk.

Fjern ikke sikkerhetsinnretningene, og sett disse ikke ut av funksjon.

Sørg for at apparatet befinner seg i funk- sjonsdyktig og plettfri stand i kraft av regelmessig og sakkyndig vedlikehold. FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader når motoren er i gang.

Alt arbeid må finne sted med avslått motor. FORSIKTIG! Fare for personskader! Ap- paratdeler med skarpe kanter og bevegelige ap- paratdeler kan føre til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

Korrekt vedlikehold er grunnleggende nød- vendig for å opprettholde maskinens opprin- nelige effektivitet og brukssikkerhet.

Sørg for at alle mutre og skruer er fast til- skrudd for å sikre at maskinen alltid fungerer under gode betingelser.

Slå av motoren og la den kjøle ned.

Trekk av tennplugghetten.

6.1 Vedlikehold av tennplugg

MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

6.2 Skifte av girolje

MERK Oljen må være synlig i oljepåfyl- lingsåpningen.

1. Lukk påfyllingsåpningen med skruen.

MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

MERK Freseknivene skal begynne å gå rundt først etter halve spakstrekningen.

1. Trekk til kontramutrene igjen.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider. MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, hen- vend deg til vår kundeservice. Feil Årsak Utbedring Motorytelsen synker. Luftfilter tett. Kontroller og rengjør luftfilteret. Forbrenningsproblemer Oppsøk AL-KO serviceverksted. Fresekniv tilsmusset Rengjør fresekniven Motoren starter ikke. Mangler drivstoff Fyll på drivstoff. Dårlig, tilsmusset drivstoffet; gammelt drivstoff på tanken Tøm tanken, og fyll på ferskt drivstoff. Feil startprosess Utfør start riktig. Tennplugg ikke koblet til Kontroller tennpluggen, se om tennplug- gen er riktig skrudd i. Gasspak i feil posisjon Sett gasspaken i stilling "START" Tennplugg fuktig Kontroller tennpluggen Tennpluggelektrodene til- smusset Feil elektrodeavstand Luftfilter tett Kontroller og rengjør luftfilteret. Uegnet olje for årstiden Kontroller oljen, eventuelt skift.463054_i 121 Transport Feil Årsak Utbedring Dampbobledannelse i for- gasseren på grunn av høye temperaturer Vent noen minutter, forsøk deretter å starte på nytt. Forbrenningsproblemer Oppsøk AL-KO serviceverksted Tenningsproblemer Oppsøk AL-KO serviceverksted Freseknivene går ikke rundt Kilereimen er defekt Oppsøk AL-KO serviceverksted Girskader Oppsøk AL-KO serviceverksted. Freseknivene er løse Trekk til freseknivene Vaiertrekk for knuseknivene er ikke stilt inn riktig Still inn vaiertrekket riktig 8 TRANSPORT

Transporter alltid jordfreseren vannrett, ellers oppstår

Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Hvis du ikke skal bruke apparatet på 2–3 måne- der, er følgende arbeider nødvendige for å unngå skader:

La motoren gå til den stopper av seg selv. Da er det ingen bensin-olje-blanding igjen i drivstofftanken og i forgasseren, og det kan da ikke dannes avleiringer.

2. Rengjør apparatet:

Fjern smuss fra alle åpningene på appa- ratet (f.eks. kjøleåpninger for motoren).

Trekk av tennplugghetten og skru ut tennpluggen.

Drypp noen dråper olje inn i tennpluggåp- ningen.

Trekk langsomt i starthåndtaket slik at stemplet beveger seg og oljen fordeler seg i sylinderen.

Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilføres atskilt for avfalls- håndtering eller deponering!

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende. 11 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contactsNO 122 MH350-4 | MH350-9 LM | MH4001 R Garanti 12 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
