| Termék típusa | Talajmaró (motorkapa) |
| Márka | AL-KO |
| Modell | MH 350 |
| Üzemanyag | Ólommentes benzin (2-ütemű esetén benzin-olaj keverék?) Külön motorolaj (4-ütemű) |
| Motor | 4-ütemű, benzin |
| Indítási rendszer | Kézi indító (kötelező) |
| Meghajtás | Előre- és hátramenet |
| Munkaszélesség | Nincs megadva (kb. 35 cm) |
| Munkamélység | Nincs megadva (állítható a kormány magasságával) |
| Biztonsági berendezések | Védőernyő, motorleállítás, tengelykapcsoló kar |
| Kormány állítása | Magasságban állítható (3 pozíció) és balra/jobbra forgatható |
| Szállítókerék | Igen, mozgatáshoz |
| Karbantartás | Motorolaj csere, sebességváltó olaj csere (SAE 80), légszűrő tisztítás, gyújtógyertya karbantartás |
| Rendeltetésszerű használat | Előzőleg fellazított talaj megmunkálása, kizárólag magánhasználatra |
| Garancia | Gyártói garancia, eredeti alkatrészek használata szükséges |
Gyakran ismételt kérdések - MH 350 AL-KO
Felhasználói kérdések a következőről MH 350 AL-KO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Marógép PDF formátumban ingyenesen! Találja meg kézikönyvét MH 350 - AL-KO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. MH 350 márka AL-KO.

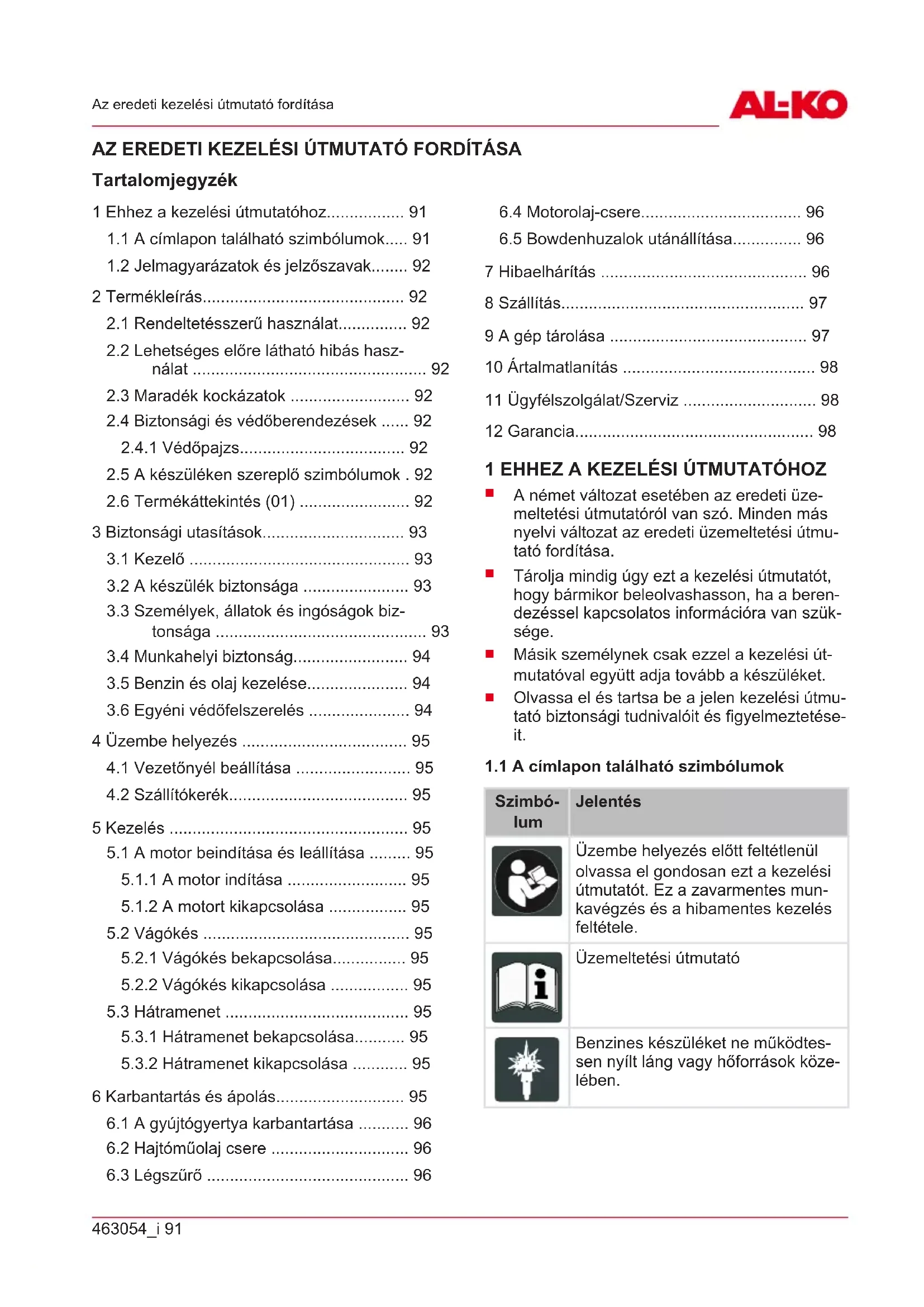

HASZNÁLATI ÚTMUTATÓ MH 350 AL-KO
1 Ehhez a kezelési útmutatóhoz. 91
1.1 A címlapon található szimbólumok.... 91 1.2 Jelmagyarázatok és jelzőszavak.... 92
2 Termékleírás. 92
2.1 Rendeltetésszerű használat 92 2.2 Lehetséges előre látható hibás használat 92 2.3 Maradék kockázatok 92 2.4 Biztonsági és védőberendezések .... 92
2.4.1 Védőpajzs 92
2.5 A készüléken szereplő szimbólumok . 92 2.6 Termékáttekintés (01) 92
3 Biztonsági utasítások. 93
3.1 Kezelő 93 3.2 A készülék biztonsága 93 3.3 Személyek, állatok és ingóságok biztonsága 93 3.4 Munkahelyi biztonság. 94 3.5 Benzin és olaj kezelése 94 3.6 Egyéni védőfelszerelés 94
4 Üzembe helyezés 95
4.1 Vezetónyél beállítása 95 4.2 Szállítókerék 95
5 Kezelés 95
5.1 A motor beindítása és leállítása 95 5.1.1 A motor indítása 95 5.1.2 A motor kikapcsolása 95 5.2 Vágókés 95 5.2.1 Vágókés bekapcsolása.. 95 5.2.2 Vágókés kikapcsolása 95
5.3 Hátramenet 95
5.3.1 Hátramenet bekapcsolása.... 95 5.3.2 Hátramenet kikapcsolása 95
6.1 A gyújtógyertya karbantartása 96 6.2 Hajtóműolaj csere 96 6.3 Légyszűrő 96
6.4 Motorolaj-csere 96 6.5 Bowdenhuzalok utánállítása 96
7 Hibaelhárítás 96 8 Szállítás 97 9 A gép tárolása 97 10 Ártalmatlanítás 98 11 Ügyfélszolgálat/Szerviz 98 12 Garancia 98
1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ
A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása. Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége. Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket. Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.
1.1 A címlapon található szimbólumok
Szimbólum
Jelentés
Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Üzemeltetési útmutató
Benzines készüléket ne működtessen nyílt láng vagy hőforrások közelében.
1.2 Jelmagyarázatok és jelzőszavak
VESZÉLY! Olyan veszélyes helyzetet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérüléseket eredményezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely - ha nem kerülik el - kisebb vagy közepesen súlyos sérüléseket eredményezhet.
FIGYELEM! Olyan helyzetet jelez, amely - ha nem kerülik el - anyagi károkat eredményezhet.
TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.
2 TERMÉKLEÍRÁS
2.1 Rendeltetésszerű használat
Ez a készülék a következőkre használható:
Előzetesen fellazított talaj megmunkálásához.
A készülék csak teljesen összeszerelt állapotban használható.
Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet ért minden kár esetében mentesül a felelősség alól.
2.2 Lehetséges előre látható hibás használat
A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű használatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem.
Mindenekelőtt a következőkre ügyeljen:
Ez a készülék nem alkalmas tömör talajok, például keményre taposott gyepek megmunkálásához.
2.3 Maradék kockázatok
Még a készülék rendeltetésszerű használata esetén is mindig marad valamennyi ésszerű kockázat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függően
a következő potenciális veszélyeztetések fordulhatnak elő:
halláskárosodás hallásvédő viselésének elmulasztása esetén, testi károsodás a kezet és kart érő vibrációk miatt a készülék hosszabb ideig történő használata, illetve az előírtól eltérő karbantartás esetén, föld és kisebb kövek kirepülése, vágási sérülések a forgó részek közé nyúlás esetén.
2.4 Biztonsági és védőberendezések
FIGYELMEZTETÉS! Sérülésveszély. A sérült és kikapcsolt biztonsági és védőberendezések súlyos sérüléseket okozhatnak.
A sérült biztonsági és védőberendezéseket javíttassa meg. A biztonsági és védőberendezéseket soha ne iktassa ki.
2.4.1 Védőpajzs
A védőpajzs (01/8) védi a kezelőt a forgó vágókéstől és a szerteszét repülő tárgyaktól.
2.5 A készüléken szereplő szimbólumok
| Szimbo-lum | Jelentés |
| Üzembe helyezés elött olvassa el a kezelési útmutató! | |
| Forgó szerszám! Tartsa távol a ke-zét és a lábát. |
2.6 Termékáttekintés (01)
A termék-összefoglaló (01) áttekintést ad a készülékről.
| Sz. Alkatrész |
| 1 Tengelykapcsoló kar |
| 2 Gázkar |
| 3 Hátrameneti kar |
| 4 Indítózsinór |
| 5 Szállítókerék |
| 6 Vágokés |
| 7 Védötárcsák |
| 8 Védőlemez |
Sz. Alkatrész
9 Féksarkantyú
3 BIZTONSÁGI UTASÍTÁSOK
VESZÉLY! Életveszély és súlyos sérülések veszélye! A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.
A berendezés használata során tartsa be a jelen kezelési útmutatóban, valamint más megemlített útmutatókban található összes biztonsági utasítást és kezelési útmutatót. Minden együtt szállított dokumentumot későbbi felhasználásra őrizzen meg. Életveszély mérgezés miatt
A motoros kapa kipufogógázai szén-monoxidot tartalmaznak, ami néhány perc alatt halált okozhat. Használat előtt, ill. közben vegye figyelembe a következőket:
Soha ne működtesse a motoros kapát zárt helyiségben, hanem csak a szabadban. Ne lélegezze be a kipufogógázokat. Kapcsolja ki a motoros kapát, ha a készülék használata közben rosszullétet, hányingert vagy gyengeséget érez.
A motoros kapát csak műszakilag kifogástalan állapotban használja. A biztonsági és védőberendezéseket ne iktassa ki. Viseljen hallásvédőt. A jelen üzemeltetési útmutató utasításait és a motor üzemeltetési utasítását figyelmesen olvassa el és tartsa be. Tanulja meg a motoros kapa gyors leállítását. Ne használjon indítózsprét vagy hasonlót.
3.1 Kezelő
A motoros kapát 16 évnél fiatalabb gyermekek vagy az üzemeltetési útmutatót nem ismerő személyek nem használhatják. Tartsa be az adott országra jellemző, a felhasználó minimális életkorára vonatkozó esetleges biztonsági utasításokat. Az adott ország munkaidőre vonatkozó esetleges előírásait vagy rendelkezéseit be kell tartani. A motoros kapát ne használja, ha alkohol, drogok vagy gyógyszerek hatása alatt áll.
3.2 A készülék biztonsága
A készüléket csak az alábbi feltételek mellett használja:
A készülék nem szennyezett. A készüléken nem láthatók sérülések. Minden kezelőelem működik.
A készüléket ne terhelje túl. Magánterületen végzett könnyű munkákhoz készült. A túlterhelés a készülék károsodását eredményezi. Soha ne működtesse a készüléket elhasználódott vagy sérült alkatrészekkel. A sérült alkatrészeket mindig a gyártó eredeti pótalkatrészeire cserélje. Ha a készüléket elhasználódott vagy sérült alkatrészekkel működteti, akkor emiatt a gyártóval szemben semmiféle garanciaigény nem érvényesíthető. Javítási munkákat csak kompetens szaküzletek vagy a mi szervizeink végezhetnek.
3.3 Személyek, állatok és ingóságok biztonsága
A motoros kapát csak rendeltetésszerűen használja. A nem rendeltetésszerű használat sérüléseket, valamint anyagi károkat okozhat. Más személyek baleseteiért és azok tulajdonáért a használó viseli a felelősséget. Más személyeket tartson távol a veszélyes területtől. A motoros kapát csak akkor kapcsolja be, ha a munkaterületen nem tartózkodnak emberek és állatok. Tartson biztonságos távolságot az emberektől és az állatoktól, illetve kapcsolja ki a motoros kapát, ha emberek vagy állatok közelednek. A motoros kapa kipufogógáz-sugarát soha ne irányítsa emberek és állatok felé, és ne fordítsa gyúlékony termékek és tárgyak felé. A szívó- és szellőzőrácsot soha ne fogja meg, ha a motoros kapa működik. A készülék forgó alkatrészei sérüléseket okozhatnak. Mindig kapcsolja ki a motoros kapát, ha nincs rá szüksége, pl. másik munkaterületre szállításkor, karbantartási és ápolási munkák, illetve benzin-olaj keverék betöltése esetén. A motoros kapát ne működtesse rosszul szellőztetett munkaterületeken (pl. garázsban). A kipufogógáz mérgező szén-monoxidot, valamint egyéb káros anyagokat tartalmaz.
Baleset esetén a motoros kapát azonnal kapcsolja ki a további sérülések és az anyagi károk elkerülése érdekében. Soha ne működtesse a motoros kapát elhasználódott vagy hibás alkatrészekkel. Az elhasználódott vagy hibás alkatrészek súlyos sérüléseket okozhatnak. Csak eredeti cserealkatrészeket és eredeti tartozékokat használjon. A motoros kapát gyerekektől távol kell tárolni. - Figyelmeztesse a gyerekeket és a fiatalokat, hogy ne játsszanak a motoros kapával. A motor szabályozási beállításait ne módosítsa.
3.4 Munkahelyi biztonság
Csak napfényben vagy nagyon erős mesterséges megvilágítás mellett dolgozzon. A készüléket csak szilárd és sima talajon felállítva szabad üzemeltetni, lejtős területen tilos. Ne használja a készüléket nagy köves terepen. A lejtőre merőlegesen kell dolgozni. Ne dolgozzon vele lejtőn fel vagy le, és ne legyen 10°-nál nagyobb a dőlésszög. Ügyeljen a biztos állásra. A munkaterületen található idegen tárgyakat távolítsa el. Ne érintse meg a forgó részeket a kezével vagy a lábával. A készüléket sohase emelje vagy szállítsa járó motorral. A motor beindításakor ne tartózkodjon senki a készülék, ill. a munkaszerszámok (vágókések) előtt - a vágókés hajtását előzőleg ki kell kapcsolni. Csak kikapcsolt motor és álló vágókés mellett szerelje fel és le a szállítókereket, ill. állítsa be a feket. Felszerelt szállítókerekekkel haladva állítsa le a motort, és várja meg, hogy megálljanak a vágókések. Az eszköz csak a gyártó által meghatározott biztonsági távolság betartásával használható. A kipufogót és a motort tartsa tisztán. A sérült tartályt vagy tanksapka zárat cserélje ki.
3.5 Benzin és olaj kezelése
Robbanás- és tűzveszély:
A felszabaduló benzin-keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet. Ügyeljen a következőkre:
Soha ne dohányozzon, ha benzinnel foglalkozik. A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha. Feltétlenül tartsa be az alább felsorolt viselkedési szabályokat.
Benzint és olajat kizárólag engedélyezett tartályban szabad szállítani és tárolni. Gondoskodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz. A talajszennyeződés megelőzésére (környezetvédelem) biztosítsa, hogy ne jusson benzin vagy olaj a talajba. Tankoláshoz használjon tölcsért. A tankolást soha ne végezze zárt helyiségben. A padló közelében felgyúlhat a benzingőz, ami miatt durranás vagy robbanás történhet. A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatlanítja, jól szellőző helyen szárítsa meg a textíliákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet. A benzin kiömlésekor benzingőzök szabadulnak fel. A készüléket ezért ne a tankolás helyén indítsa be, hanem legalább 3 méterrel távolabb. Kerülje a bőrkontaktust kőolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás közben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát. Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát. Soha ne tankolja a készüléket, ha a motor jár vagy forró.
3.6 Egyéni védőfelszerelés
A fej és a végtagok sérülésének és a halláskárosodás elkerülésére előírásszerű ruházatot és biztonsági felszerelést kell viselni. A ruházatnak célszerűnek (szorosnak) kell lennie, és a mozgást nem szabad akadályoz-
Hosszú haj esetén feltétlenül viseljen hajhálót. Soha ne viseljen laza ruhadarabokat vagy kiegészítőket, amelyeket a gép behúzhat, pl. sálat, bő inget, hosszú nyakláncot.
A személyes védőfelszerelés részei:
Hallásvédelem és védőszemüveg, hosszú nadrág és erős cipő, védőkesztyű
4 ÜZEMBE HELYEZÉS
TUDNIVALÓ: Üzembe helyezés előtt
Mindig végezzen szemrevételezést. Laza, sérült vagy elhasználódott alkatrészekkel és/vagy rögzítőelemekkel a motoros kapát nem szabad használni. Feltétlenül töltsön be motorolajat.
Töltsön be benzint.
TUDNIVALÓ: A készüléket csak teljes összeszerelés után szabad működtetni.
4.1 Vezetőnyél beállítása
A vezetőnyél magasságát a testmagasságnak megfelelően állítsa be.
A normál magasságbeállítás a csípőmagassághoz igazodik.
- Lazítsa meg a burkolatkonzolon lévő csavarokat.
- A vezetőnyelet a hosszú furatos résznek megfelelően állítsa be.
- Húzza meg ismét a csavarokat.
TUDNIVALÓ: Hátramenettel rendelkező modellek esetén a vezetőnyél balra és jobbra mozgatható.
- Lazítsa meg a csillagmarkolatot (15. ábra), hajtsa oldalra a vezetőnyelet, majd kézzel húzza meg a csillagmarkolatot.
4.2 Szállítókerekek
A szállítókerekekkel a motoros kapa könnyen és kényelmesen tolható a használati helyre.
A motoros kapa használatához a szállítókerekeket kattintsa be a felső tartóba.
5 KEZELÉS
5.1 A motor beindítása és leállítása
5.1.1 A motor indítása
A motor indításakor nem aktiválható a vágókés tengelykapcsoló karja!
- A gázkart állítsa „START” helyzetbe.
- Az indítókötelet gyorsan húzza ki, majd lassan engedje vissza.
5.1.2 A motor kikapcsolása
- A gázkart állítsa „STOP” helyzetbe.
5.2 Vágókés
5.2.1 Vágókés bekapcsolása
- A tengelykapcsoló kart húzza fel és tartsa meg. A vágókéseknek csak a kar útjának fele után szabad forogniuk.
5.2.2 A vágókés kikapcsolása
FIGYELMEZTETÉS! Veszély forgó gépalkatrészek miatt! A gép forgó alkatrészeibe történő benyúlás súlyos sérülésekkel járhat!
Forgó géprészekbe soha ne nyúljon be! A vágókés a tengelykapcsoló kar elengedett állapotában nem forgatható.
- Tengelykapcsoló kar elengedése.
5.3 Hátramenet
5.3.1 Hátramenet bekapcsolása
VIGYÁZAT! A készülék károsodásának veszélye. A hátramenetet soha ne kapcsolja be előrehaladás közben.
- A kar felhúzása hátramenethez ütközésig.
5.3.2 Hátramenet kikapcsolása
- Hátrameneti kar elengedése.
6 KARBANTARTÁS ÉS ÁPOLÁS
VESZÉLY! Életveszély szakszerűtlen karbantartás miatt. Szakképzetlen személyek által végzett karbantartási munkák, valamint nem engedélyezett pótalkatrészek használata súlyos, akár halálos sérülésekhez is vezethetnek.
A biztonsági berendezéseket ne távolítsa el és ne helyezze ezeket üzemen kívül. Csak engedélyezett eredeti pótalkatrészeket használjon. Rendszeres és szakszerű karbantartással gondoskodjon arról, hogy a készülék működőképes és tiszta állapotban legyen.
VESZÉLY! Életveszély és súlyos sérülések veszélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotában.
Csak kikapcsolt motor mellett szabad bármilyen beavatkozást végezni.
VIGYÁZAT! Sérülésveszély. Az éles szélű mozgó készülékalkatrészek sérüléseket okozhatnak.
Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt! Alapvető fontosságú a helyes karbantartás a gép eredeti hatékonyságának és használati biztonságának fenntartására. Gondoskodjon róla, hogy az összes anyag és csavar megfelelő módon meg legyen húzva, így biztosítva, hogy a gép megfelelő feltételek mellett működjön. Ne használja a készüléket kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ki kell cserélni, és semmiképp nem szabad javítani.
Karbantartási munkák előtt:
Kapcsolja ki a motort, és hagyja lehűlni. A gyújtógyertya pipáját húzza le. A vágókésen végzendő munkához viseljen védőkesztyűt. Az előírásoknak megfelelően ártalmatlanítsa az olajat, a benzint és az egyéb szennyező anyagokat.
6.1 A gyújtógyertya karbantartása
TUDNIVALÓ: Részletes információk a motor külön kezelési útmutatójában találhatók.
6.2 Hajtóműolaj csere
Alapvetően 100 üzemóránként hajtóműolajat kell cserélni (SAE 80 olajviszkozitás).
Olajcsere
Szükséges olajmennyiség:
A 400-as, 500-as sorozat típusaihoz kb. 0,5 l. Az MH 350-4 típushoz kb. 0,2 l.
- Lazítsa meg az olajtartály zárócsavarját.
- Töltsön be friss olajat.
TUDNIVALÓ: Az olajnak láthatónak kell lennie a betöltőnyílásban.
- A betöltőnyílást zárja le a zárócsavarral.
6.3 Légzsűrő
TUDNIVALÓ: Részletes információk a motor külön kezelési útmutatójában találhatók.
6.4 Motorolaj-csere
TUDNIVALÓ: Részletes információk a motor külön kezelési útmutatójában találhatók.
6.5 Bowdenhuzalok utánállítása
A finombeállítás a nyel felső részén és a motorkonzolon lévő állítócsavarral történik.
- Lazítsa meg az ellenanyákat.
- Végezzen beszabályozást az állítócsavarral.
TUDNIVALÓ: A vágókéseknek csak a kar útjának fele után szabad forogniuk.
- Húzza meg az ellenanyákat.
Gyorsítókabel
TUDNIVALÓ: Részletes információk a motor külön kezelési útmutatójában találhatók.
7 HIBAELHÁRÍTÁS
VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.
Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
TUDNIVALÓ: Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tud kijavítani, forduljon vevőszolgálatunkhoz.
| Zavar Ok Elhárítás | ||
| Motor teljesitményeCsökken. | A légszürö eltömösött. Ellenörizze és tisztcısa meg a le-vegőszürǒt. | |
| Üzemanyag-égetési problé-mák | Forduljon AL-KO szervizhez. | |
| A vágokés szennyezett Tisztcısa meg a vágokést | ||
| Motor nem indul el. Nincs üzemanyag Töltsön be üzemanyagot. | ||
| Zavar Ok Elhárítás | |
| Rossz, szennyezett üzem- anyag, régi üzemanyag a tar- tályban | |
| Hibás indítási folyamat Hajtsa | |
| Gyújtógyertya nincs csatla- koztatva | |
| Gázkar rossz pozićoban A gázkart állítsa „START“ helyzetbe | |
| A gyújtógyertya nedves Ellenőrizze a gyújtógyertyák | |
| A gyertyelektrádk szeny- nyezettek | |
| Hibás elektródahézag | |
| A lésgzűrő eltömödött Ellenőrizze és tisz títsa meg a le- vegőszűrőt. | |
| Az évszaknak nem megfelelő olaj. | |
| Gőzbuborék-képzödés a por- lasztóban a nagy hörmsék- letek miatt | |
| Üzemanyag-égetési problé- mák | |
| Gyújtásproblémák Forduljon AL-KO szervizhez | |
| Vágokés nem forog Az ékszij hibás Forduljon AL-KO szervizhez | |
| Hajtómű károsodása Forduljon AL-KO szervizhez. | |
| Laza vágokés Húzza meg a vágokést | |
| Vágokés bowdenhuzala nincs jól beállítva | |
8 SZÁLLÍTÁS
A motoros kapát csak üres üzemanyagtartállyal szállítsa. A motort mindig csak vízszintes helyzetben szállítsa, különben:
üzemanyag és olaj folyik ki, füst képződik, a motor nehezen indul, a gyújtógyertya elkormozódik.
9 A GÉP TÁROLÁSA
A készüléket minden használat után alaposan tisztítsa meg, és tegyen fel minden védőburkolatot, ha vannak. A készüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.
Ha a készüléket 2-3 hónapnál hosszabb ideig nem szeretné használni, akkor a károsodások elkerülése érdekében a következő munkákat kell elvégezni:
- Az üzemanyagtartály kiürítése:
Hagyja a motort addig járni, amíg teljesen kiürül. Ekkor az üzemanyagtartályban és a porlasztóban már nincs benzin-olaj keverék, és így nem alakulhatnak ki lerakódások.
- A készülék tisztítása:
Az egész készüléket és a tartozékait is törölje le puha tisztítókendővel. Ne használjon benzint vagy más oldószert!
Távolítsa el a szennyeződést minden készüléknyílásból (pl. a motor hűtőnyílásaiból).
- Henger olajozása:
Hagyja a készüléket teljesen lehűlni. A gyertyapipát húzza le, majd csavarja ki a gyújtógyertyát. Cseppentsen egy kis olajat a gyertyanyílásba. Az indítófogantyút lassan húzza meg, hogy a dugattyú mozogjon és az olaj eloszoljon a hengerben.
- A készüléket lehetőleg száraz helyen tárolja.
10 ÁRTALMATLANÍTÁS
A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!
A gép ártalmatlanítása előtt az üzemanyagtartályt és a motorolajtartályt ki kell üríteni! A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.
11 ÜGYFÉLSZOLGÁLAT/SZERVIZ
A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a
legközelebbi AL-KO szervizhez. Ezeket megtalálja az interneten a következő oldalon: www.al-ko.com/service-contacts
12 GARANCIA
A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.
A garancia kizárólag akkor érvényes, ha:
betartják ezt az üzemeltetési utasítást, szakszerűen használják a berendezést, csak eredeti pótalkatrészeket használnak
A garancia nem érvényes
önhatalmú javítási próbálkozás, önhatalmú műszaki módosítások, nem rendeltetésszerű használat esetén
A garancia nem vonatkozik:
a használatból eredő festékhibákra, a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve, belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek).
A garancia az első végső felhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.
AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
Tartalomjegyzék
- EHHEZ A KEZELÉSI ÚTMUTATÓHOZ
- A CÍMLAPON TALÁLHATÓ SZIMBÓLUMOK
- SZIMBÓLUM
- JELENTÉS
- ÜZEMELTETÉSI ÚTMUTATÓ
- JELMAGYARÁZATOK ÉS JELZŐSZAVAK
- TERMÉKLEÍRÁS
- RENDELTETÉSSZERŰ HASZNÁLAT
- LEHETSÉGES ELŐRE LÁTHATÓ HIBÁS HASZNÁLAT
- MARADÉK KOCKÁZATOK
- BIZTONSÁGI ÉS VÉDŐBERENDEZÉSEK
- VÉDŐPAJZS
- A KÉSZÜLÉKEN SZEREPLŐ SZIMBÓLUMOK
- TERMÉKÁTTEKINTÉS (01)
- SZ. ALKATRÉSZ
- FÉKSARKANTYÚ
- BIZTONSÁGI UTASÍTÁSOK
- KEZELŐ
- A KÉSZÜLÉK BIZTONSÁGA
- SZEMÉLYEK, ÁLLATOK ÉS INGÓSÁGOK BIZTONSÁGA
- MUNKAHELYI BIZTONSÁG
- BENZIN ÉS OLAJ KEZELÉSE
- EGYÉNI VÉDŐFELSZERELÉS
- ÜZEMBE HELYEZÉS
- TUDNIVALÓ: ÜZEMBE HELYEZÉS ELŐTT
- VEZETŐNYÉL BEÁLLÍTÁSA
- SZÁLLÍTÓKEREKEK
- KEZELÉS
- A MOTOR BEINDÍTÁSA ÉS LEÁLLÍTÁSA
- A MOTOR INDÍTÁSA
- A MOTOR KIKAPCSOLÁSA
- VÁGÓKÉS
- VÁGÓKÉS BEKAPCSOLÁSA
- A VÁGÓKÉS KIKAPCSOLÁSA
- HÁTRAMENET
- HÁTRAMENET BEKAPCSOLÁSA
- HÁTRAMENET KIKAPCSOLÁSA
- KARBANTARTÁS ÉS ÁPOLÁS
- A GYÚJTÓGYERTYA KARBANTARTÁSA
- HAJTÓMŰOLAJ CSERE
- OLAJCSERE
- LÉGZSŰRŐ
- MOTOROLAJ-CSERE
- BOWDENHUZALOK UTÁNÁLLÍTÁSA
- GYORSÍTÓKABEL
- HIBAELHÁRÍTÁS
- SZÁLLÍTÁS
- A GÉP TÁROLÁSA
- ÁRTALMATLANÍTÁS
- ÜGYFÉLSZOLGÁLAT/SZERVIZ
- GARANCIA
- AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
- TARTALOMJEGYZÉK
Márka : AL-KO
Modell : MH 350
Kategória : Marógép
