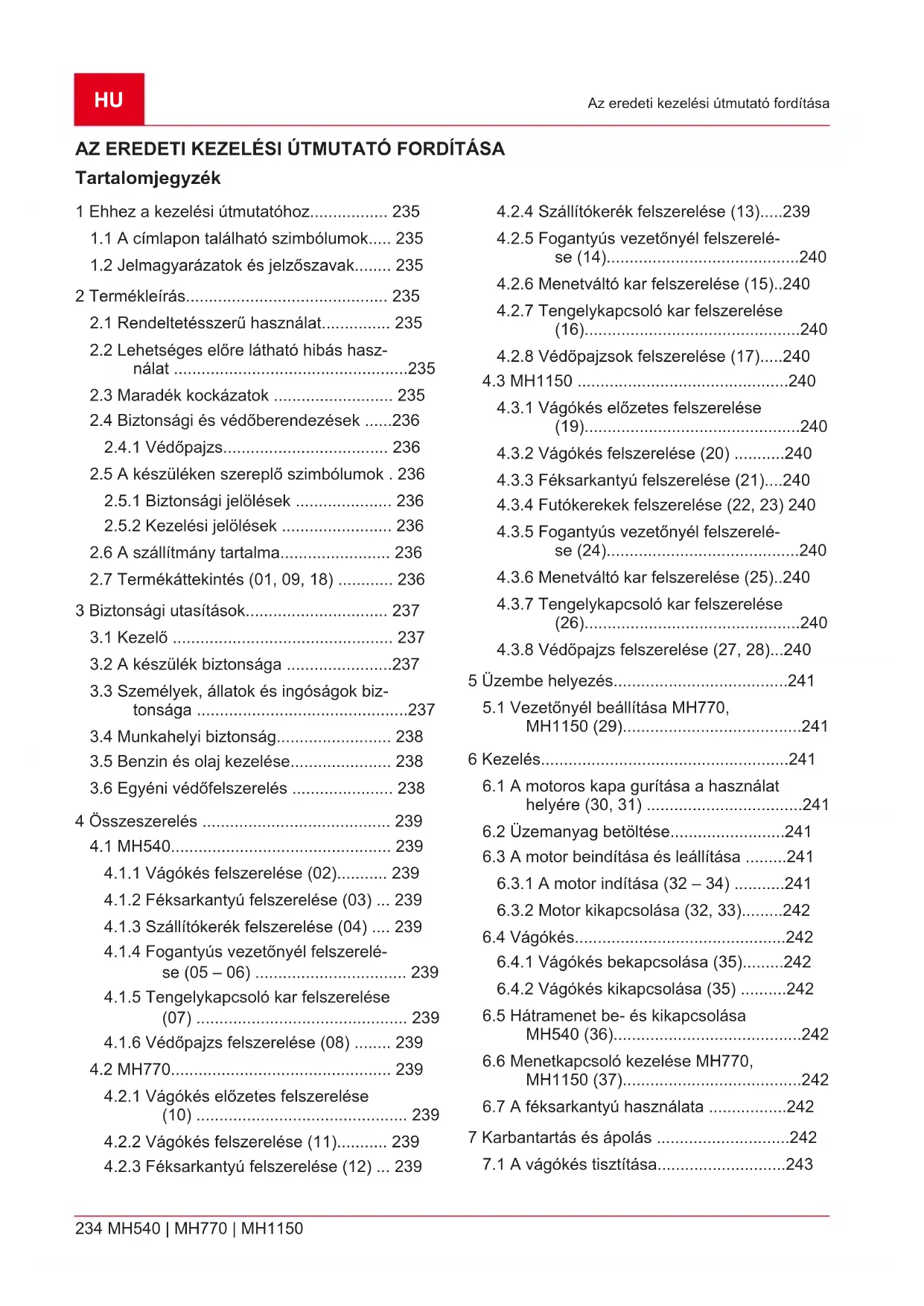

HASZNÁLATI ÚTMUTATÓ MH 770 AL-KO

1.1 A címlapon található szimbólumok..... 235

1.2 Jelmagyarázatok és jelzőszavak........ 235

2 Termékleírás............................................ 235

2.1 Rendeltetésszerű használat............... 235

2.2 Lehetséges előre látható hibás hasz-

2.4 Biztonsági és védőberendezések ......236

2.4.1 Védőpajzs.................................... 236

2.5 A készüléken szereplő szimbólumok . 236

2.5.1 Biztonsági jelölések ..................... 236

2.5.2 Kezelési jelölések ........................ 236

2.6 A szállítmány tartalma........................ 236

2.7 Termékáttekintés (01, 09, 18) ............ 236

3 Biztonsági utasítások............................... 237

3.1 Kezelő ................................................ 237

3.2 A készülék biztonsága .......................237

3.3 Személyek, állatok és ingóságok biz-

3.5 Benzin és olaj kezelése...................... 238

3.6 Egyéni védőfelszerelés ...................... 238

4 Összeszerelés ......................................... 239

4.1 MH540................................................ 239

4.1.1 Vágókés felszerelése (02)........... 239

4.1.2 Féksarkantyú felszerelése (03) ... 239

4.1.3 Szállítókerék felszerelése (04) .... 239

4.1.4 Fogantyús vezetőnyél felszerelé-

se (05 – 06) ................................. 239

4.1.5 Tengelykapcsoló kar felszerelése

(07) .............................................. 239

4.1.6 Védőpajzs felszerelése (08) ........ 239

4.2 MH770................................................ 239

4.2.1 Vágókés előzetes felszerelése

(10) .............................................. 239

4.2.2 Vágókés felszerelése (11)........... 239

4.2.3 Féksarkantyú felszerelése (12) ... 239

4.2.4 Szállítókerék felszerelése (13).....239

4.2.5 Fogantyús vezetőnyél felszerelé-

se (14)..........................................240

4.2.6 Menetváltó kar felszerelése (15)..240

4.2.7 Tengelykapcsoló kar felszerelése

(16)...............................................240

4.2.8 Védőpajzsok felszerelése (17).....240

4.3 MH1150 ..............................................240

4.3.1 Vágókés előzetes felszerelése

(19)...............................................240

4.3.2 Vágókés felszerelése (20) ...........240

4.3.3 Féksarkantyú felszerelése (21)....240

4.3.4 Futókerekek felszerelése (22, 23) 240

4.3.5 Fogantyús vezetőnyél felszerelé-

se (24)..........................................240

4.3.6 Menetváltó kar felszerelése (25)..240

4.3.7 Tengelykapcsoló kar felszerelése

(26)...............................................240

4.3.8 Védőpajzs felszerelése (27, 28)...240

5 Üzembe helyezés......................................241

5.1 Vezetőnyél beállítása MH770,

MH1150 (29).......................................241 6 Kezelés......................................................241

6.1 A motoros kapa gurítása a használat

helyére (30, 31) ..................................241

6.2 Üzemanyag betöltése.........................241

6.3 A motor beindítása és leállítása .........241

6.3.1 A motor indítása (32 – 34) ...........241

6.3.2 Motor kikapcsolása (32, 33).........242

6.4 Vágókés..............................................242

6.4.1 Vágókés bekapcsolása (35).........242

6.4.2 Vágókés kikapcsolása (35) ..........242

6.5 Hátramenet be- és kikapcsolása

MH540 (36).........................................242

6.6 Menetkapcsoló kezelése MH770,

MH1150 (37).......................................242

6.7 A féksarkantyú használata .................242

7 Karbantartás és ápolás .............................242

7.1 A vágókés tisztítása............................243443277_a 235

Ehhez a kezelési útmutatóhoz

7.2 Hajtóműolaj csere ..............................243

7.3 A gyújtógyertya karbantartása ...........243

7.6 Bowdenhuzalok utánállítása ..............243

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

2.1 Rendeltetésszerű használat

Ez a készülék a következőkre használható:

Előzetesen fellazított talaj megmunkálása. A készülék csak teljesen összeszerelt állapotban használható. Ez a gép magáncélú használatra készült. Bár- mely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárá- sát, valamint a megfelelőség elvesztését és a fel- használónak vagy harmadik feleknek okozott ká- rokért való felelősség elutasítását eredményezik a gyártó részéről.

2.2 Lehetséges előre látható hibás

használat A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű hasz- nálatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem. Mindenek előtt a következőkre ügyeljen:

Ez a készülék nem alkalmas tömör talajok, például keményre taposott gyepek megmun- kálásához.

2.3 Maradék kockázatok

Még a készülék rendeltetésszerű használata ese- tén is mindig marad valamennyi ésszerű kocká- zat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függőenHU 236 MH540 | MH770 | MH1150 Termékleírás a következő potenciális veszélyeztetések fordul- hatnak elő:

halláskárosodás hallásvédő viselésének el- mulasztása esetén,

testi károsodás a kezet és kart érő vibrációk miatt a készülék hosszabb ideig történő használata, illetve az előírttól eltérő karban- tartás esetén,

föld és kisebb kövek kirepülése,

vágási sérülések a forgó vágókések közé nyúlás esetén.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki.

A védőpajzs védi a kezelőt a forgó vágókésektől és a szerteszét repülő tárgyaktól.

2.5 A készüléken szereplő szimbólumok

2.5.1 Biztonsági jelölések

Szimbó- lum Jelentés Üzembe helyezés előtt olvassa el a kezelési útmutatót! Forgó szerszám! Tartsa távol a ke- zét és a lábát.

2.5.2 Kezelési jelölések

Szimbó- lum Jelentés

A motor-fordulatszám, ill. a munka- sebesség beállítása: H (high) irány = A munkasebesség növelése. L (low) irány = A munkasebesség csökkentése. Szimbó- lum Jelentés Tolja el a szívatókart a nyíllal jelzett irányba. A benzincsap karját tolja el a nyíllal jelzett irányba. Csak MH770, MH1150: - 1 = hátrameneti sebességfokozat 0 = Üresjárat 2 = 2. sebességfokozat (gyors se- besség) 1= 1. sebességfokozat (mérséklet sebesség)

2.6 A szállítmány tartalma

A szállítmány az alább felsorolt tételeket tartal- mazza. Ellenőrizze, hogy minden tétel megvan-e. Sz. Alkatrész 1 Motor hajtóművel 2 Vágókéskészlet vágókéstengellyel Vágókés 3 Oldalsó védőtárcsák (MH770/ MH1150) 4 Szállítókerék (MH540/MH770) 5 Futókerekek kerékagyakkal (MH1150) 6 Féksarkantyú 7 Védőpajzsok 8 Vezetőnyél 9 Szerelési tartozék

2.7 Termékáttekintés (01, 09, 18)

A termékáttekintés (01, 09, 18) áttekintést ad a készülékről. Sz. Alkatrész 1 Tengelykapcsoló kar 2 Vezetőnyél443277_a 237 Biztonsági utasítások Sz. Alkatrész 3 Menetválasztó kar 4 Motor 5 Szállítókerék 6 Vágókés 7 Védőtárcsák 8 Védőpajzs 9 Féksarkantyú 10 Gázkar 11 Hátrameneti kar 12 Motorkapcsoló

3 BIZTONSÁGI UTASÍTÁSOK

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye! A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A berendezés használata során tartsa be a jelen kezelési útmutatóban, valamint más megemlített útmutatókban található összes biztonsági utasítást és kezelési útmutatót.

Minden együtt szállított dokumentumot ké- sőbbi felhasználásra őrizzen meg.

Életveszély mérgezés miatt A motoros kapa kipufogógázai szénmonoxi- dot tartalmaznak, ami néhány perc alatt halált okozhat. Használat előtt, ill. közben vegye fi- gyelembe a következőket:

Soha ne működtesse a motoros kapa zárt helyiségekben, hanem csak a sza- badban.

Ne lélegezzen be kipufogógázokat.

Kapcsolja ki a motoros kapát, ha a ké- szülék használata közben rosszullétet, hányingert vagy gyengeséget érez.

A motoros kapát csak műszakilag kifogásta- lan állapotban használja.

A biztonsági és védőberendezéseket ne ik- tassa ki.

Viseljen hallásvédőt.

A jelen üzemeltetési útmutató utasításait és a motor üzemeltetési utasítását figyelmesen ol- vassa el és tartsa be. Tanulja meg a motoros kapa gyors leállítását.

Ne használjon indítósspray-t vagy hasonlót.

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják. Tartsa be az adott or- szágra jellemző, a felhasználó minimális élet- korára vonatkozó esetleges biztonsági utasí- tásokat.

Tapasztalatlan kezelőt oktatni kell az eszköz működésére és képzést kell kapnia.

A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

3.2 A készülék biztonsága

A készüléket csak az alábbi feltételek mellett használja:

A készülék nem szennyezett.

A készüléken nem láthatók sérülések.

Minden kezelőelem működik.

A készüléket ne terhelje túl. Magánterületen végzett könnyű munkákhoz készült. A túlter- helés a készülék károsodását eredményezi.

Soha ne működtesse a készüléket elhaszná- lódott vagy sérült alkatrészekkel. A sérült al- katrészeket mindig a gyártó eredeti pótalkat- részeire cserélje. Ha a készüléket elhaszná- lódott vagy sérült alkatrészekkel működteti, akkor emiatt a gyártóval szemben semmiféle garanciaigény nem érvényesíthető.

Javítási munkákat csak kompetens szaküze- mek vagy a mi szervizeink végezhetnek.

3.3 Személyek, állatok és ingóságok

A készüléket csak olyan munkára használja, amire az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi káro- kat okozhat.

Csak akkor kapcsolja be a készüléket, ha a munkaterületen nem tartózkodik sem ember, sem állat.

A személyeket és állatokat tartsa biztonsá- gos távolságban, illetve kapcsolja ki a készü- léket, ha emberek vagy állatok közelednek.

A motor kipufogógáz-sugarát soha ne tartsa emberek vagy állatok felé, és ne fordítsa gyú- lékony termékek és tárgyak felé.

A szívó- és szellőzőrácsot soha ne fogja meg, ha a motor működik. A készülék forgó alkatrészei sérüléseket okozhatnak.

Mindig kapcsolja ki a készüléket, ha nincs már rá szüksége, pl. másik munkaterületreHU 238 MH540 | MH770 | MH1150 Biztonsági utasítások szállításkor, karbantartási és ápolási munkák, benzin-olaj keverék betöltése esetén.

Baleset esetén a készüléket azonnal kap- csolja ki a további sérülések és anyagi károk elkerülése érdekében.

Soha ne működtesse a gépet elhasználódott vagy sérült alkatrészekkel. Az elhasznált vagy hibás készülékrészek súlyos sérülése- ket okozhatnak.

A készüléket gyerekektől távol kell tartani.

3.4 Munkahelyi biztonság

Csak napfényben vagy nagyon erős mester- séges megvilágítás mellett dolgozzon.

A készüléket csak szilárd és sima talajon fel- állítva szabad üzemeltetni, lejtős területen ti- los.

Ne használja a készüléket nagy köves tere- pen.

A lejtőre merőlegesen kell dolgozni.

Ne dolgozzon vele lejtőn fel vagy le, és ne le- gyen 10°-nál nagyobb a dőlése.

Ügyeljen a biztos állásra.

A munkaterületen található idegen tárgyakat távolítsa el.

Ne közelítse meg a forgó részeket a kezével vagy a lábával.

A készüléket sohase emelje vagy szállítsa já- ró motorral.

A motor beindításakor ne tartózkodjon senki a készülék, ill. a munkaszerszámok (vágó- kés) előtt – a vágókés hajtását előzőleg ki kell kapcsolni.

Csak kikapcsolt motor és álló vágókés mellett szerelje fel és le a szállítókereket, ill. állítsa be a féket.

Felszerelt szállítókerékkel haladva állítsa le a motort, és várja meg, hogy megálljanak a vá- gókések.

Az eszköz csak a vezetőnyél által meghatá- rozott biztonsági távolság betartásával hasz- nálható.

A kipufogót és a motort tartsa tisztán.

A sérült tartályt vagy tanksapka zárat cserélje ki.

3.5 Benzin és olaj kezelése

Robbanás- és tűzveszély: A felszabaduló benzin- keverék miatt robba- násveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robba- nás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet. Ügyeljen a követ- kezőkre:

Soha ne dohányozzon, ha benzinnel fog- lalkozik.

A benzinnel csak a szabadban foglalkoz- zon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felsorolt vi- selkedési szabályokat.

Benzint és olajat kizárólag engedélyezett tar- tályban szabad szállítani és tárolni. Gondos- kodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.

A talajszennyeződés megelőzésére (környe- zetvédelem) biztosítsa, hogy ne jusson ben- zin vagy olaj a talajba. Tankoláshoz használ- jon tölcsért.

A tankolást soha ne végezze zárt helyiség- ben. A padló közelében felgyűlhet a benzin- gőz, ami miatt durranás vagy robbanás tör- ténhet.

A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatla- nítja, jól szellőző helyen szárítsa meg a textí- liákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.

A benzin kiömlésekor benzingőzök szabadul- nak fel. A készüléket ezért ne a tankolás he- lyén indítsa be, hanem legalább 3méterrel távolabb.

Kerülje a bőrkontaktust kőolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás köz- ben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.

Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.

Soha ne tankolja a készüléket, ha a motor jár vagy forró.

3.6 Egyéni védőfelszerelés

A fej és a végtagok sérülésének és a hallás- károsodás elkerülésére javasoljuk, hogy vi- seljen előírásszerű ruházatot és biztonsági felszerelést.

A ruházatnak célszerűnek (szorosnak) kell lennie, és a mozgást nem szabad akadályoz- nia. Hosszú haj esetén feltétlenül viseljen hajhálót. Soha ne viseljen laza ruhadarabo- kat vagy kiegészítőket, amelyeket a gép be- húzhat, pl. sálat, bő inget, hosszú nyakláncot.443277_a 239 Összeszerelés

A személyes védőfelszerelés részei:

Hallásvédelem és védőszemüveg

Hosszú nadrág és erős cipő

Védőkesztyű 4 ÖSSZESZERELÉS FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! Egy nem teljesen össze- szerelt gép üzemeltetése súlyos sérülésekhez vezethet.

A készüléket csak teljesen összeszerelt álla- potban üzemeltesse!

Bekapcsolás előtt ellenőrizze, hogy az ösz- szes biztonsági és védőberendezés rendel- kezésre áll-e és működőképes-e!

4.1.1 Vágókés felszerelése (02)

1. Az együtt szállított vágókéskészleteket (02/1)

tegye fel az előre felszerelt vágókéskészle- tekre (02/2).

2. A vágókéskészletet úgy igazítsa be, hogy a

furatok egymás felett legyenek.

3. A kapcsos csapszeget (02/3) dugja át a fura-

ton, majd .szorítsa le.

4.1.2 Féksarkantyú felszerelése (03)

1. Tolja (03/a) a féksarkantyú (03/1) rögzítőper-

selyét az alaptartóba (03/2).

2. A hatlapú csavart (03/3) dugja át a furaton,

majd csavarja fel az anyát.

4.1.3 Szállítókerék felszerelése (04)

1. A keréktartót a szállítókerékkel (04/1) tolja át

az elülső alaptartóban (04/2) lévő furaton.

2. Helyezze fel a rugót (04/3).

3. Tegye fel és húzza szorosra az alátétet

(04/4) és az anyacsavart (04/5).

4.1.4 Fogantyús vezetőnyél felszerelése (05

1. A két alsó nyelet (05/1) úgy igazítsa be az

alaptartón (05/2), hogy a furatok egymás fe- lett legyenek.

2. Dugja át a csavarokat (05/3).

3. Helyezze fel és húzza meg szorosan az

4. A felső nyelet (06/1) úgy helyezze el (06/a)

az alsó nyélen, hogy a furatok egymás felett legyenek.

5. Dugja át a csavarokat (06/2).

6. Helyezze fel az alátétlemezeket és az anyá-

kat, majd húzza meg.

4.1.5 Tengelykapcsoló kar felszerelése (07)

1. A tengelykapcsoló kart (07/1) a menetes csa-

pokkal dugja át a vezetőnyélen (07/2) lévő furatokon.

2. Tegye fel és húzza meg szorosan az anyákat

4.1.6 Védőpajzs felszerelése (08)

A védőpajzsok felszerelése a motor jobb és bal oldalán azonos módon történik.

1. A védőpajzsot (08/1) úgy helyezze el (08/a) a

tartólemezen (08/2), hogy a furatok egymás felett legyenek.

2. A csavarokat (08/3) felülről dugja be a fura-

3. Helyezze fel és húzza meg szorosan az

4.2.1 Vágókés előzetes felszerelése (10)

A tengely minden tartólemezén négy vágókés van felszerelve.

1. Helyezzen két vágókést (10/1) a tartólemez

(10/2) mindegyik oldalára. Ezáltal az egyes vágókések a következőhöz képest 90°-ban állnak.

2. Dugjon át négy csavart (10/3) a vágókés és a

tartólemez furatain.

3. Csavarja fel az anyacsavarokat (10/4).

4.2.2 Vágókés felszerelése (11)

1. Mindkét oldalon tegyen fel egy vágókéskész-

letet (11/1) a tengelybefogóra.

2. Helyezzen fel további vágókéskészleteket.

3. Kapcsos csapszegekkel fogja össze az ösz-

szes vágókéskészletet.

4. Minkét oldalon tegyen fel egy védőtárcsát

(11/2), majd rögzítse kapcsos csapszeggel.

4.2.3 Féksarkantyú felszerelése (12)

1. Dugja be (12/a) a féksarkantyú (12/1) rögzí-

tőperselyét az alaptartóba (12/2).

2. Dugja át a rögzítőcsapot (12/3) a lyukon,

majd rugós sasszeggel biztosítsa.

4.2.4 Szállítókerék felszerelése (13)

1. A keréktartót a szállítókerékkel (13/1) úgy tol-

ja rá (13/a) az elülső alaptartóra, hogy a fura- tok egymás felett legyenek.

2. Dugja át a keréktartót a furaton (13/2).HU

240 MH540 | MH770 | MH1150 Összeszerelés

3. Tolja rá a rugót (13/3) a keréktartóra.

4. Tegye fel és húzza szorosra az alátétet

(13/4) és az anyacsavart (13/5).

4.2.5 Fogantyús vezetőnyél felszerelése

1. Helyezze fel (14/a) a vezetőnyelet (14/1) az

2. Dugja át a csavart (14/3) a racsnis csuklón.

3. Tegye fel és húzza meg szorosan a szorító-

4.2.6 Menetváltó kar felszerelése (15)

1. A markolatot (15/1) csavarozza fel a menet-

4.2.7 Tengelykapcsoló kar felszerelése (16)

1. A tengelykapcsoló kart (16/1) a menetes csa-

pokkal dugja át a vezetőnyélen (16/2) lévő furatokon.

2. Tegye fel és húzza meg szorosan az anyákat

4.2.8 Védőpajzsok felszerelése (17)

A védőpajzsok felszerelése a motor jobb és bal oldalán azonos módon történik.

1. A védőpajzsot (17/1) úgy helyezze el (17/a) a

tartólemezen (17/2), hogy a furatok egymás felett legyenek.

2. A haránt támasztékot (17/3) alulról helyezze

3. A csavarokat felülről dugja be a furatokba.

4. Helyezze fel és húzza meg szorosan az

4.3.1 Vágókés előzetes felszerelése (19)

A tengely minden tartólemezén négy vágókés van felszerelve.

1. Helyezzen két vágókést (19/1) a tartólemez

(19/2) mindegyik oldalára. Ezáltal az egyes vágókések a következőhöz képest 90°-ban állnak.

2. Dugjon át négy csavart (19/3) a vágókés és a

tartólemez furatain.

3. Csavarja fel az anyacsavarokat (19/4).

4.3.2 Vágókés felszerelése (20)

1. Mindkét oldalon tegyen fel egy vágókéskész-

letet (20/1) a tengelybefogóra.

2. Helyezzen fel további vágókéskészleteket.

3. Kapcsos csapszegekkel fogja össze az ösz-

szes vágókéskészletet.

4. Minkét oldalon tegyen fel egy védőtárcsát

(20/2), majd rögzítse kapcsos csapszeggel.

4.3.3 Féksarkantyú felszerelése (21)

1. Dugja be (21/a) a féksarkantyú (21/1) rögzí-

tőperselyét az alaptartóba (21/2).

2. Dugja át a rögzítőcsapot (21/3) a lyukon,

majd rugós sasszeggel biztosítsa.

4.3.4 Futókerekek felszerelése (22, 23)

Futókerekek előzetes felszerelése (22) A szelepnek a futókerék külső oldalán kell lennie.

1. A kerékagyat (22/1) a futókerék (22/2) belső

oldalán úgy igazítsa be, hogy a furatok egy- más felett legyenek.

2. Négy hatlapú csavart (22/3) dugjon be a fura-

tokba a külső oldalról.

3. Helyezze fel az alátétlemezeket és az anyá-

kat (22/4), majd húzza meg. Futókerekek felhelyezése (23)

1. A futókereket (23/1) tegye fel (23/a) tengelyre

2. A futókereket úgy igazítsa be, hogy a furatok

a kerékagyon és a tengelyen egymás felett legyenek.

3. A kapcsos csapszeget (23/3) dugja át a fura-

ton, majd .szorítsa le.

4. A második futókereket ugyanígy szerelje fel.

4.3.5 Fogantyús vezetőnyél felszerelése

1. Helyezze fel (24/a) a vezetőnyelet (24/1) az

2. Dugja át a csavart (24/3) a racsnis csuklón.

3. Tegye fel és húzza meg szorosan a szorító-

4.3.6 Menetváltó kar felszerelése (25)

1. A markolatot (25/1) csavarozza fel a menet-

4.3.7 Tengelykapcsoló kar felszerelése (26)

1. A tengelykapcsoló kart (26/1) a menetes csa-

pokkal dugja át a vezetőnyélen (26/2) lévő furatokon.

2. Tegye fel és húzza meg szorosan az anyákat

4.3.8 Védőpajzs felszerelése (27, 28)

1. Az elülső alaptartót (27/1) úgy helyezze az

alaptartó (27/2) közepére, hogy a furatok egymás felett legyenek.443277_a 241 Üzembe helyezés

2. Dugja át a hatlapú csavart, majd anyával

3. A hátsó haránttartókat (27/3) az alaptartótól

jobbra és balra helyezze fel.

4. Dugja át a hatlapú csavart, majd anyával

5. A védőpajzsokat (28/1) tegye fel a haránttar-

6. A csavarokat az alátétlemezekkel felülről

dugja át a védőpajzson és a haránttartón.

7. Az anyákat alulról helyezze fel és húzza meg

5.1 Vezetőnyél beállítása MH770, MH1150

(29) Vezetőnyél magasságának beállítása A normál magasságbeállítás a csípőmagasság- hoz igazodik.

1. A vezetőnyél alsó végén lévő szorítókart

2. A vezetőnyeleket addig állítsa, amíg el nem

éri a kívánt magasságot (29/a).

3. Húzza meg szorosan a szorítókart.

Vezetőnyél oldalsó átállítása A vezetőnyél oldalsó átállítása lehetővé teszi, hogy a már megmunkált felületekre ne kelljen rá- lépni. A vezetőnyél balra és jobbra 35°-kal átállít- ható.

1. A forgókart (29/2) kissé fordítsa felfelé addig,

amíg a vezetőnyél oldalirányban mozgatható.

2. A vezetőnyelet forgassa el (29/b) jobbra vagy

balra a kívánt pozícióba.

3. Húzza meg szorosan a forgókart.

6 KEZELÉS FIGYELMEZTETÉS! Sérülésveszély meg- lazult alkatrészek miatt. A működés közben meglazuló alkatrészek súlyos sérüléseket okoz- hatnak.

A készülék bekapcsolása előtt ellenőrizze, hogy az összes készülékrész csavarozása szoros-e.

Úgy rögzítse a vágószerszámokat, hogy mű- ködés közben ne lazulhassanak meg.

6.1 A motoros kapa gurítása a használat

helyére (30, 31) MH540 (30) A motoros kapa gurításához a szállítókereket hozza szállító állásba (30/A).

1. A keréktartót húzza (30/a) jobbra.

2. A kereket fordítsa (30/b) felfelé és biztonsá-

gosan kattintsa be. A talajmegmunkálás előtt a szállítókereket hozza munkahelyzetbe (30/B).

1. A keréktartót húzza (30/a) jobbra.

2. A kereket fordítsa (30/b) lefelé és biztonságo-

san kattintsa be. MH770 (31) Talajmegmunkálás előtt a szállítókereket hozza munkahelyzetbe:

1. A keréktartót (31/1) húzza jobbra (31/a).

2. A szállítókereket fordítsa (31/b) felfelé.

3. A keréktartót (31/1) a furaton keresztül tolja

vissza. A szállítási helyzetbe hozás ugyanilyen módon történik. MH1150 A szállításhoz a futókerekeket szerelje fel:

1. lásd Fejezet 4.3.4 "Futókerekek felszerelése

(22, 23)", oldal240. Talajmegmunkáláshoz szerelje fel a futókereke- ket, majd szerelje fel a vágókéskészleteket.

1. lásd Fejezet 4.3.2 "Vágókés felszerelése

6.2 Üzemanyag betöltése

TUDNIVALÓ Részletes információk a motor külön kezelési útmutatójában találhatók.

6.3 A motor beindítása és leállítása

6.3.1 A motor indítása (32 – 34)

1. A benzincsapot (32/1) tolja el a nyíllal jelzett

irányba a benzinadagolás megnyitásához.

2. Csak hideg motor esetén: Tolja el a szívató-

kart (32/2) a nyíllal jelzett irányba.

3. Nyomja meg a „BE” motorkapcsolót (33/1).

4. Forgassa balra a gázkart (33/3) úgy, hogy a

nyíl a H (high) irányba mutasson.

5. Az indítózsinórt (34/1) hirtelen húzza ki (34/

a), majd hagyja lassan visszahúzódni. A motor működni kezd.HU 242 MH540 | MH770 | MH1150 Karbantartás és ápolás

1. Ha a motor egyenletesen forog: A szívatókart

a nyíllal jelzett iránnyal ellentétesen ütközé- sig tolja vissza.

2. Ha a motor nem működik: Ellenőrizze a mun-

kalépéseket, és húzza meg újra az indítózsi- nórt.

3. Ha a motor akadozik: Tolja el kissé a szívató-

kart a nyíllal jelzett irányba.

6.3.2 Motor kikapcsolása (32, 33)

1. Forgassa jobbra a gázkart (33/3) úgy, hogy a

nyíl az L (low) irányba mutasson.

2. Nyomja meg a „OFF” motorkapcsolót (33/2).

3. A benzincsapot (32/1) tolja el a nyíllal jelzett

irányba a benzinadagolás elzáráshoz.

6.4.1 Vágókés bekapcsolása (35)

1. Nyomja meg és tartsa a nyomva a biztosító-

2. Nyomja erősen lefelé a tengelykapcsoló kart

(35/2) a vezetőnyél felé. A kar mozgási útjának fele után a vágókés forog- ni kezd, majd a motoros kapa mozgásba jön. A tengelykapcsoló kar teljes lenyomása után a vá- gókés teljesen összekapcsolt állapotban van.

6.4.2 Vágókés kikapcsolása (35)

FIGYELMEZTETÉS! Veszély forgó gépal- katrészek miatt! A gép forgó alkatrészeibe törté- nő benyúlás súlyos sérülésekkel járhat!

Forgó géprészekbe soha ne nyúljon be!

A vágókést a tengelykapcsoló kar elengedett állapotában nem lehet forgatni.

1. A tengelykapcsoló kart (35/2) engedje el.

A motoros kapa megáll.

6.5 Hátramenet be- és kikapcsolása MH540

1. lásd Fejezet 6.4.1 "Vágókés bekapcsolása

2. A hátrameneti kart (36/1) ütközésig húzza fel.

Hátramenet kikapcsolása:

1. A hátrameneti kart (36/1) engedje el.

6.6 Menetkapcsoló kezelése MH770,

MH1150 (37) A motoros kapa 2 előremeneti és 1 hátrameneti sebességfokozattal rendelkezik. Az első előremeneti fokozat kemény talajokhoz használható, amelyeket a vágókések lassan tud- nak átforgatni. A második előremeneti fokozat ke- vésbé kemény talajokhoz használható, amelye- ket a vágókések gyorsabban tudnak átforgatni.

1. Engedje el a tengelykapcsoló kart (lásd Feje-

zet 6.4.2 "Vágókés kikapcsolása (35)", ol- dal242).

2. A menetváltó kart (37/1) úgy tolja el (37/a),

hogy az egybe essen a kívánt fokozattal a fo- kozatjelzőn (1 = 1. fokozat, 2 = 2. fokozat, R = Hátramenet).

3. A vezetőnyélen nyomja meg a biztonsági

gombot és nyomja le erősen a tengelykap- csoló kart (lásd Fejezet 6.4.1 "Vágókés be- kapcsolása (35)", oldal242).

6.7 A féksarkantyú használata

1. A motoros kapa vezetőnyelét és ezzel a fék-

sarkantyút is nyomja lefelé a motoros kapa sebességének csökkentése és a kapálás mélységének befolyásolása érdekében.

2. A motoros kapa vezetőnyelét és ezzel a fék-

sarkantyút is emelje meg a motoros kapa se- bességének növeléséhez.

7 KARBANTARTÁS ÉS ÁPOLÁS

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sé- rülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármi- lyen beavatkozást végezni. VESZÉLY! Életveszély szakszerűtlen kar- bantartás miatt. Szakképzetlen személyek által végzett karbantartási munkák, valamint nem en- gedélyezett pótalkatrészek használata súlyos, akár halálos sérülésekhez is vezethetnek.

A biztonsági berendezéseket ne távolítsa el és ne helyezze ezeket üzemen kívül.

Csak engedélyezett eredeti pótalkatrészeket használjon.

Rendszeres és szakszerű karbantartással gondoskodjon arról, hogy a készülék műkö- dőképes és tiszta állapotban legyen. VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!443277_a 243 Hibaelhárítás

7.1 A vágókés tisztítása

A motoros kapa használata előtt és után a hosz- szú szálú növényi részeket és a durva talajrögö- ket távolítsa el a vágókésekről.

7.2 Hajtóműolaj csere

Alapvetően 100 üzemóránként hajtóműolajat kell cserélni (SAE 80 olajviszkozitás). Olajcsere A szükséges olajmennyiség : kb. 0,5 l.

1. A hajtómű elülső oldalán zárja el az olajtar-

tály sárga elzáró csavarját.

2. A fáradt olajat szívja le.

3. Öntsön be friss olajat.

4. A betöltőnyílást zárja le a zárócsavarral.

5. A fáradt olajat a törvényi rendelkezések sze-

rint ártalmatlanítsa. TUDNIVALÓ Az olajnak láthatónak kell len- nie a betöltőnyílásban.

7.3 A gyújtógyertya karbantartása

TUDNIVALÓ Részletes információk a motor külön kezelési útmutatójában találhatók.

TUDNIVALÓ Részletes információk a motor külön kezelési útmutatójában találhatók.

TUDNIVALÓ Részletes információk a motor külön kezelési útmutatójában találhatók.

7.6 Bowdenhuzalok utánállítása

A finombeállítás a vezetőnyélen és a motorkon- zolon lévő állítócsavarral történik.

1. Lazítsa meg az ellenanyát az állítócsavaron.

2. Forgassa el az állítócsavart a bowdenhuzal

útjának meghosszabbításához vagy lerövidí- téséhez.

3. Húzza meg újra az ellenanyát.

TUDNIVALÓ A vágókéseknek csak a kar út- jának fele után szabad forogniuk. Gyorsítókábel TUDNIVALÓ Részletes információk a motor külön kezelési útmutatójában találhatók.

TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Ok Elhárítás A motor teljesítménye csökken. A légszűrő eltömődött Levegőszűrő ellenőrzése és tisztítása Üzemanyag-égetési problé- mák Forduljon szervizhez A vágókés szennyezett Tisztítsa meg a vágókést Motor nem indul el. Nincs üzemanyag Töltsön be üzemanyagot Rossz, szennyezett üzem- anyag, régi üzemanyag a tar- tályban Ürítse ki a tartályt és öntsön be friss üzemanyagot Hibás indítási folyamat Hajtsa végre helyesen az indítást Gázkar rossz pozícióban A gázkart állítsa „START” helyzetbe Hiba a gyújtógyertyánál Lásd a motor útmutatóját. Légszűrő Lásd a motor útmutatóját. Vágókés nem forog Az ékszíj hibás Forduljon szervizhez Hajtómű károsodása Forduljon szervizhezHU 244 MH540 | MH770 | MH1150 Szállítás Zavar Ok Elhárítás Laza vágókés Húzza meg a vágókést A bowdenhuzal megnyúlt vagy laza Állítsa be a bowdenhuzalt

A motoros kapát csak üres üzemanyagtar- tállyal szállítsa.

A motort mindig csak vízszintes helyzetben szállítsa, különben:

üzemanyag és olaj folyik ki

a gyújtógyertya elkormozódik

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyer- mekek által nem elérhető helyen tárolja. Ha a készüléket 2–3 hónapnál hosszabb ideig nem szeretné használni, akkor a károsodások el- kerülése érdekében a következő munkákat kell elvégezni:

1. Az üzemanyagtartály kiürítése:

Hagyja a motort addig járni, amíg telje- sen kiürül. Ekkor az üzemanyagtartály- ban és a porlasztóban már nincs benzin- olaj keverék, és így nem alakulhatnak ki lerakódások.

2. A készülék tisztítása:

Az egész készüléket és a tartozékait is törölje le puha tisztítókendővel. Ne hasz- náljon benzint vagy más oldószert!

Távolítsa el a szennyeződést minden ké- szüléknyílásból (pl. a motor hűtőnyílásai- ból).

3. Henger olajozása:

Hagyja a készüléket teljesen lehűlni.

A gyertyapipát húzza le, majd csavarja ki a gyújtógyertyát.

Cseppentsen egy kis olajat a gyertyanyí- lásba.

Az indítófogantyút lassan húzza meg, hogy a dugattyú mozogjon és az olaj el- oszoljon a hengerben.

4. A készüléket állítsa a szállítókerékre, és ne

5. A készüléket lehetőleg száraz helyen tárolja.

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!

A gép ártalmatlanítása előtt az üzemanyag- tartályt és a motorolajtartályt ki kell üríteni!

A csomagolás, a gép és a tartozékok újra- hasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

12 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts443277_a 245 Garancia 13 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes:

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek). A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.246 MH540 | MH770 | MH1150443277_a 247AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | E-Mail: [e-mail] | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
