Typ výrobku	Frézka (motorový kultivátor) s benzinovým motorem
Značka	AL-KO
Model	MH 770
Palivo	Benzín (směs benzínu a oleje)
Motor	Benzinový motor, startování tažným startérem
Počet rychlostí	2 rychlosti vpřed + 1 zpětná
Pracovní šířka	Nespecifikováno (odhad: cca 70 cm)
Pracovní hloubka	Nastavitelná pomocí brzdové opěrky
Hmotnost	Nespecifikováno (odhad: cca 50 kg)
Rozměry (D׊×V)	Nespecifikovány
Typ nožů	Otočné nože namontované na hřídeli
Převodovka	Mechanická, s olejem SAE 80
Bezpečnost	Ochranné kryty, brzdová opěrka, nouzové zastavení motoru, spojková páka s bezpečnostním tlačítkem
Běžná údržba	Čištění nožů, výměna oleje motoru a převodovky, vzduchový filtr, zapalovací svíčka
Náhradní díly	Doporučeny originální díly AL-KO
Servis	Servisní síť AL-KO
Záruka	Záruka výrobce podle platné legislativy
Použití	Domácí, pro předem nakypřenou půdu
Objem nádrže	Nespecifikováno
Hladina hluku	Povinné používání ochrany sluchu

Často kladené otázky - MH 770 AL-KO

Jak nastartovat motor frézky AL-KO MH 770?

Pro spuštění otevřete benzínový kohout, zapněte sytič (pokud je motor studený), přepněte vypínač do polohy ON, otočte plynovou páčku do polohy H (high), poté rychle zatáhněte za startovací lanko. Jakmile motor naskočí, zavřete sytič.

Jak přepnout rychlost na MH 770?

Nejprve uvolněte spojkovou páku, aby se nože zastavily. Poté přesuňte páku rychlosti do požadované polohy: 1 (1. rychlost, tvrdá půda), 2 (2. rychlost, měkká půda) nebo R (zpětný chod). Znovu zapněte spojku pro pokračování v práci.

Jaký olej použít pro převodovku a motor?

Pro převodovku použijte olej SAE 80, výměna každých 100 hodin. Pro motor se řiďte návodem k motoru. Kapacita převodovky je přibližně 0,5 litru.

Jak udržovat nože motorového kultivátoru?

Po každém použití očistěte nože od rostlinných zbytků a zeminy. Zkontrolujte dotažení nožů a kolíků. Opotřebené nože vyměňte za originální díly.

Co dělat, když se nože neotáčejí?

Zkontrolujte, zda je spojková páka správně stisknuta. Pokud problém přetrvává, zkontrolujte klínový řemen, převodovku a nastavení Bowdenova lanka. V případě potřeby vyhledejte servis.

Jak přepravovat frézku AL-KO MH 770?

Před přepravou vyprázdněte palivovou nádrž. Použijte transportní kolo v přepravní poloze (zvednuté). Stroj vždy přepravujte v horizontální poloze, aby nedošlo k úniku oleje a paliva.

Jaká je maximální pracovní hloubka?

Pracovní hloubka se nastavuje naklopením brzdové opěrky. Sklopením řídítek hloubku zvětšíte, zvednutím zmenšíte. Pracujte na předem nakypřené půdě.

Jak skladovat stroj v zimě?

Vyprázdněte nádrž tím, že necháte motor běžet až do zastavení. Pečlivě stroj očistěte. Promažte píst otvorem pro zapalovací svíčku. Skladujte na suchém místě, mimo dosah dětí.

Jaké ochranné prostředky musím nosit?

Noste chrániče sluchu, ochranné brýle, dlouhé kalhoty, pevnou obuv a ochranné rukavice. Svažte dlouhé vlasy a vyhněte se volnému oblečení.

Kde sehnat náhradní díly pro MH 770?

Používejte pouze originální náhradní díly AL-KO. Kontaktujte nejbližší servis AL-KO nebo svého prodejce. Opotřebitelné díly jsou uvedeny na kartě náhradních dílů dodané se strojem.

NÁVOD K OBSLUZE MH 770 AL-KO

Potrebna količina ulja: cca 0,5 l.

1. Otpustite žuti navojni čep za ulje na prednjoj strani mjenjača.
2. Odsišite staro ulje.
3. Napunite novim uljem.
4. Otvor za punjenje zatvorite s pomoću vijka za zatvaranje.
5. Staro ulje zbrinite sukladno zakonskim odredbama.

2.2 Možné predvídatel'né chybné použitie188

2.3 Zvyškové riziká.... 188

2.4 Bezpečnostné a ochranné zariadenia 189

2.4.1 Ochranný štít ...... 189

2.5 Symboly na zariadení.... 189

2.5.1 Bezpečnostné označenia ..... 189

2.5.2 Označenia pre obsluhu.... 189

2.6 Rozsah dodávky.... 189

2.7 Prehl'ad výrobku (01, 09, 18).... 189

3 Bezpečnostné pokyny.... 190

3.1 Obsluha.... 190

3.2 Bezpečnost' zariadenia .... 190

3.4 Bezpečnost' pracovného miesta...... 191

7 Údržba a starostlivost' .....195

7.1 Očistite kultivačné nože....195

7.3 Údržba zapal'ovacích sviečok......196

Pracovat' so zariadením sa smie len vtedy, ked' je úplne zmontovaný.

- Nechajte chybné bezpečnostné a ochranné zariadenia opravit'.

2.5 Symboly na zariadení

2.5.1 Bezpečnostné označenia

Symbol Význam

Pred uvedením do prevádzky si prečítajte návod na použitie!

Posuňte páku sýtiča v smere šípky.

Posuňte páku benzínového kohúti- ka v smere šípky.

Symbol Význam

Len MH770, MH1150:

- 1 = spätný chod

0 = vol'nobeh

■ Motorový kultivátor používajte len v technicky bezchybnom stave.

- Bezpečnostné a ochranné zariadenia neodpájajte.

Noste ochranu sluchu.

3.2 Bezpečnost' zariadenia

3.3 Bezpečnost' osôb, zvierat a vecných hodnôt

4.1.2 Montáž brzdovej ostrohy (03)

1. Páčku spojky (07/1) so závitovými čapmi za suňte cez otvory na riadidlách (07/2).
2. Nasad'te matice (07/3) a utiahnite.

1. Zasuňte (12/a) upevňovacie puzdro brzdovej ostrohy (12/1) do základného nosníka (12/2).
2. Zásuvný čap (12/3) zasuňte do otvoru a zaistite pružinovou závlačkou.

4.2.6 Montáž radiacej páky (15)

1. Naskrutkujte rukovät' (15/1) na radiacu páku (15/2).

4.2.7 Montáž páky spojky (16)

1. Páčku spojky (16/1) so závitovými čapmi za suňte cez otvory na riadidlách (16/2).
2. Nasad'te matice (16/3) a utiahnite.

4.3.6 Montáž radiacej páky (25)

1. Naskrutkujte rukovät' (25/1) na radiacu páku (25/2).

4.3.7 Montáž páky spojky (26)

1. Páčku spojky (26/1) so závitovými čapmi za-suňte cez otvory na riadidlách (26/2).
2. Nasad'te matice (26/3) a utiahnite.

1. Predný priečny nosník (27/1) priložte k základnému nosníku (27/2) tak, aby bol v strede a aby boli otvory pod sebou.
2. Prestrčte šest'hrannú skrutku a utiahnite maticu.
3. Zadné priečne nosníky (27/3) priložte sprava a zl'ava k základnému nosníku.
4. Prestrčte šest'hrannú skrutku a utiahnite maticu.
5. Položte ochranné štíty (28/1) na priečne nosníky (28/2).
6. Skrutky s podložkami zasuňte zhora cez ochranný štít a priečny nosník.
7. Zospodu nasadte matice a utiahnite.

5 UVEDENIE DO PREVÁDZKY

5.1 Nastavenie riadidiel MH770, MH1150 (29)

Bežné nastavenie zodpovedá výške bokov.

1. Posunutím benzínového kohútika (32/1) v smere šípky otvorte prívod paliva.
2. Len pri studenom motore: Posuňte páku sýtiča (32/2) v smere šípky.
3. Stlačte spínač motora „ON“ (33/1).
4. Otočte plynovú páku (33/3) dolava tak, aby šípka ukazovala na H (high).
5. Štartovacie lano (34/1) plynule vytiahnite (34/a) a následne ho opät' nechajte navinút'.

Motor sa naštartuje.

1. Ked' motor beží hladko: Páku sýtiča posuňte spät' na doraz proti smeru šípky.
2. Ked' motor nenabehne: Skontrolujte jednotlivé kroky a opät' potiahnite štartovacie lano.
3. Ked' sa motor zadrháva: Posuňte páku sýtiča mierne v smere šípky.

6.3.2 Vypnutie motora (32, 33)

1. Otočte plynovú páku (33/3) doprava tak, aby šípka ukazovala na L (low).
2. Stlačte spínač motora „OFF“ (33/2).
3. Posunutím benzínového kohútika (32/1) proti smeru šípky zatvorte prívod paliva.

6.4 Kultivačný nôž

1. Zatlačte a podržte bezpečnostné tlačidlo (35/1).
2. Pevne pritlačte páku spojky (35/2) k ria-didlám.

1. Pustite páku spojky (35/2).

Kultivátor sa zastaví.

Kultivátor má 2 prevodové stupne dopredu a 1 spätný chod.

1. Ak chcete znížit' rýchlost' kultivátora a ovplyvnit' híbku kultivovania, zatlačte nadol riadidlá kultivátora a tým brzdovú ostrohu.

2. Ak chcete zvýšit' rýchlost' kultivátora, nadvihnite riadidlá kultivátora a tým brzdovú ostrohu.

7 ÚDRŽBA A STAROSTLIVOSŤ

⚠ NEBEZPEČENSTVO! Ohrozenie života a nebezpečenstvo vážnych zranení. Ohrozenie života a nebezpečenstvo najvážnejších zranení pri zapnutom motore.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

7.1 Očistite kultivačné nože

7.2 Výmena prevodového oleja

7.3 Údržba zapal'ovacích sviečok

7.4 Vzduchový filter

7.5 Výmena motorového oleja

■ Motorový kultivátor prepravujte len s prázdnou nádržou.

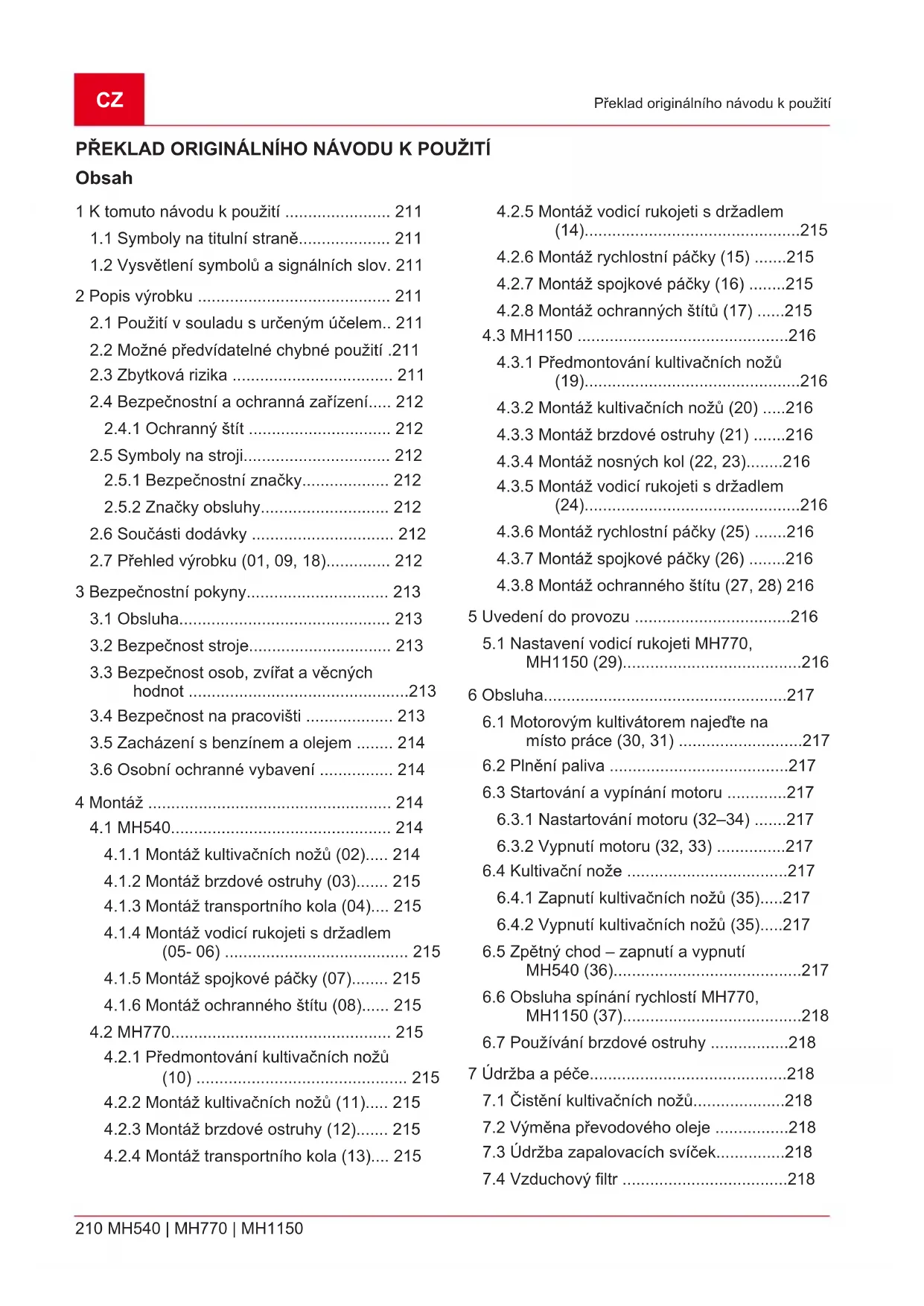

1 K tomuto návodu k použití ...... 211

1.1 Symboly na titulní straně.... 211
1.2 Vysvětlení symbolů a signálních slov. 211

2 Popis výrobku 211

2.1 Použití v souladu s určeným účelem.. 211
2.2 Možné předvídatelné chybné použití .211
2.3 Zbytková rizika 211
2.4 Bezpečnostní a ochranná zařízení..... 212

2.4.1 Ochranný štít ...... 212

2.5 Symboly na stroji.... 212

2.5.1 Bezpečnostní značky...... 212
2.5.2 Značky obsluhy.... 212
2.6 Součásti dodávky 212
2.7 Přehled výrobku (01, 09, 18)...... 212

3 Bezpečnostní pokyny.... 213

3.1 Obsluha.... 213
3.2 Bezpečnost stroje.... 213
3.3 Bezpečnost osob, zvířat a věcných hodnot 213
3.4 Bezpečnost na pracovišti 213
3.5 Zacházení s benzínem a olejem ..... 214
3.6 Osobní ochranné vybavení ..... 214

4 Montáž 214

4.1 MH540....214

4.1.1 Montáž kultivačních nožů (02)..... 214
4.1.2 Montáž brzdové ostruhy (03)...... 215
4.1.3 Montáž transportního kola (04).... 215
4.1.4 Montáž vodicí rukojeti s držadlem (05- 06) ...... 215
4.1.5 Montáž spojkové páčky (07)...... 215
4.1.6 Montáž ochranného štítu (08)..... 215
4.2 MH770.... 215
4.2.1 Předmontování kultivačních nožů (10) 215
4.2.2 Montáž kultivačních nožů (11)..... 215
4.2.3 Montáž brzdové ostruhy (12)...... 215
4.2.4 Montáž transportního kola (13).... 215

4.2.5 Montáž vodicí rukojeti s držadlem (14)......215
4.2.6 Montáž rychlostní páčky (15) .....215
4.2.7 Montáž spojkové páčky (16) .....215
4.2.8 Montáž ochranných štítů (17) .....215

4.3 MH1150 216

4.3.1 Předmontování kultivačních nožů (19)......216
4.3.2 Montáž kultivačních nožů (20) .....216
4.3.3 Montáž brzdové ostruhy (21) .....216
4.3.4 Montáž nosných kol (22, 23)......216
4.3.5 Montáž vodicí rukojeti s držadlem (24)....216
4.3.6 Montáž rychlostní páčky (25) .....216
4.3.7 Montáž spojkové páčky (26) .....216
4.3.8 Montáž ochranného štítu (27, 28) 216

5 Uvedení do provozu ....216

5.1 Nastavení vodicí rukojeti MH770, MH1150 (29)......216

6 Obsluha....217

6.1 Motorovým kultivátorem najed'te na místo práce (30, 31) ......217
6.2 Plnění paliva .....217
6.3 Startování a vypínání motoru .....217

6.3.1 Nastartování motoru (32–34) .....217
6.3.2 Vypnutí motoru (32, 33) .....217

6.4 Kultivační nože 217

6.4.1 Zapnutí kultivačních nožů (35).....217
6.4.2 Vypnutí kultivačních nožů (35).....217

6.5 Zpětný chod – zapnutí a vypnutí MH540 (36)......217
6.6 Obsluha spínání rychlostí MH770, MH1150 (37)......218
6.7 Používání brzdové ostruhy .....218

7 Údržba a péče....218

7.1 Čistění kultivačních nožů......218
7.2 Výměna převodového oleje .....218
7.3 Údržba zapalovacích svíček......218
7.4 Vzduchový filtr .....218

7.5 Výměna motorového oleje .....218
7.6 Nastavení tahu bovdenů ..... 219

8 Pomoc při poruchách.... 219
9 Přeprava 219
10 Skladování přístroje ...... 219
11 Likvidace.... 220
12 Zákaznický servis/servis 220
13 Záruka.... 220

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezproblémové manipulace.

Návod k použití

Benzinový stroj neprovozujte v blízkosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.
⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

2.1 Použití v souladu s určeným účelem

obdělávání předem nakypřené půdy.

S přístrojem lze pracovat pouze v plně smontovaném stavu.

Tento přístroj je určen výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné předvídatelné chybné použití

Stroj není koncipován pro komerční použití ve veřejných parcích a na sportovištích ani pro použití v zemědělství a lesním hospodářství.

Dbejte především na:

Tento přístroj je určen ke zpracování pevné půdy například ušlapaného trávníku.

2.3 Zbytková rizika

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vyloučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

■ Poškození sluchu, jestliže nenosíte ochranu sluchu.
Lze očekávat tělesná poškození v důsledku vibrací rukou a paží, pokud budete přístroj používat delší dobu nebo ho nebudete používat předepsaným způsobem.
■ Odlétávání zeminy a malých kamínků.
- Rezná poranění při sáhnutí do otáčejících se kultivačních nožů.

2.4 Bezpečnostní a ochranná zařízení

⚠️ VÝSTRAHA! Nebezpečí zranění. Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

■ Defektní bezpečnostní a ochranná zařízení nechejte opravit.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

2.4.1 Ochranný štít

Ochranný štít chrání obsluhu před rotujícími kultivačními noži a vymršťovanými předměty.

2.5 Symboly na stroji

2.5.1 Bezpečnostní značky

Symbol Význam

Před uvedením do provozu si pře- čtěte návod k použití!

Rotující nástroj! Nohy a ruce udržujte v dostatečné vzdálenosti.

2.5.2 Značky obsluhy

Symbol Význam

Nastavení otáček motoru, resp. pracovní rychlosti:

Směr H (high) = zvýšit pracovní rychlost.

Směr L (low) = snížit pracovní rychlost.

Posuňte páku sytiče ve směru šipky.

Posuňte páku kohoutu benzínu ve směru šipky.

2 = 2. rychlostní stupeň (vysoká rychlost)

1 = 1. rychlostní stupeň (střední rychlost)

2.6 Součásti dodávky

K rozsahu dodávky patří zde uvedené položky. Zkontrolujte, zda jsou obsaženy všechny položky:

Č. Součást

1 Motor s převodovkou

2 Sada kultivačních nožů

s hřídelem kultivačních nožů

Kultivační nože

3 Boční ochranné desky (MH770/MH1150)

4 Transportní kolo (MH540/MH770)

5 Nosná kola s náboji kol (MH1150)

6 Brzdová ostruha

7 Ochranné štíty

8 Vodicí rukojet'

9 Montážní příslušenství

2.7 Přehled výrobku (01, 09, 18)

Přehled výrobku (01, 09, 18) poskytuje přehled o přístroji.

Č. Součást

1 Spojková páčka

2 Vodicí rukojeť

3 Volicí páčka převodových stupňů

4 Motor

5 Transportní kolo

6 Kultivační nože

7 Ochranné kotouče

8 Ochranný štít

9 Brzdová ostruha

10 Páčka plynu

11 Páčka zpětného chodu

12 Spínač motoru

3 BEZPEČNOSTNÍ POKYNY

⚠ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění! Neznalost bezpečnostních pokynů obsluhy může vést k těžkým zraněním a dokonce k smrti.

Než stroj použijete, respektujte všechny bezpečnostní pokyny a pokyny k obsluze tohoto návodu k použití i návody k použití, na které jste byli odkázáni.
Všechny dodané dokumenty uschovejte pro budoucí použití.
■ Smrtelné nebezpečí otravou Výfukové plyny motorového kultivátoru obsahují oxid uhelnatý, který může zabít člověka během několika málo minut. Před popř. během používání respektujte následující sku-tečnosti:

Motorový kultivátor nikdy neprovozujte v uzavřených prostorách, ale jen pod širým nebem.
Nevdechujte výfukové plyny motoru.
Pokud se vám při používání přístroje udělá nevolno, budete mít závratě nebo se budete cítit slabí, motorový kultivátor vypněte.

■ Motorový kultivátor používejte pouze v technicky bezvadném stavu.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.
Noste ochranu sluchu.
■ Pozorně si přečtěte pokyny v tomto návodu k použití a v návodu k použití motoru, a respektujte je. Naučte se motorový kultivátor rychle vypnout.
■ Nepoužívejte startovací spreje apod.

3.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, ne-smějí stroj používat. Respektujte eventuální bezpečnostní předpisy dané země týkající se minimálního věku uživatele.
■ Nezkušená osoba musí být poučena a proškolena o obsluze přístroje.
■ Neobsluhujte přístroj pod vlivem alkoholu, drog nebo léků.

3.2 Bezpečnost stroje

Přístroj používejte jen za následujících podmínek:
Přístroj není znečištěný.

■ Stroj nevykazuje žádná poškození.
Všechny ovládací prvky fungují.

Přístroj nepřetěžujte. Je určen pro lehké práce v soukromém sektoru. Přetížení vedou k poškození stroje.
Přístroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vy-měňte za originální náhradní díly výrobce. Je-li stroj provozován s opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění.
- Opravářské činnosti smí provádět pouze kompetentní odborné provozovny nebo náš servis.

3.3 Bezpečnost osob, zvířat a věcných hodnot

■ Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.
■ Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.
Udržujte bezpečnostní odstup od osob a zvířat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.
Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produkty a předměty.
Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mohou způsobit zranění.
Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.
Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.
■ Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vadné díly přístroje mohou zapříčinit těžké úrazy.
Nepoužívaný přístroj ukládejte mimo dosah dětí.

3.4 Bezpečnost na pracovišti

■ Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.
Přístroj používejte jen na pevném a rovném podkladu a ne v šikmé poloze.
Nepoužívejte stroj na pozemku s hrubými kameny.

■ Vždy pracujte napříč svahu.
■ Nepracujte ve směru do svahu ani ze svahu ani ve svazích se sklonem větším než 10°.
■ Dbejte na stabilitu.
Cizí předměty z pracovní oblasti odstraňte.
■ Mějte ruce a nohy mimo dosah rotujících částí.
■ Stroj s běžícím motorem nikdy nezvedejte ani nepřenášejte.
Při startování motoru nesmí nikdo stát před strojem popř. pracovními nástroji (kultivační nože) – pohon kultivačních nožů musí být vypnutý.
Montáž a demontáž transportního kola, popř. přestavení brzdové ostruhy provádějte pouze při vypnutém motoru a se zastavenými kultivačními noži.
Při jízdě s namontovaným transportním kolem vypněte motor a počkejte na zastavení kultivačních nožů.
Používání přístroje je povoleno pouze při dodržování bezpečnostního odstupu daného držadlem.
■ Výfuk a motor udržujte čisté.
■ Poškozenou nádrž nebo uzávěr nádrže vyměňte.

3.5 Zacházení s benzínem a olejem

■ Nebezpečí výbuchu a požáru: Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti. Dodržujte následující:

Při zacházení s benzínem nekuřte.
Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Zabezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.

Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tankování neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prosto- ru. Na podlaze se mohou nashromáždit ben- zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlity benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném místě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.
■ Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.
Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natankování si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.
Dbejte na to, aby Vaše šaty nepříšly do kontaktu s benzínem. Oděv ihned vyměňte, pokud se na něj dostal benzín.
Nikdy netankujte přístroj s běžícím nebo horkým motorem.

3.6 Osobní ochranné vybavení

Aby se předešlo zranění hlavy a končetin, jakož i poškození sluchu, doporučuje se nosit oděv a ochranné vybavení podle předpisů.
Oděv by měl být účelný (těsně přiléhající) a nesmí nijak omezovat. U dlouhých vlasů se musí povinně nosit vlasová síťka. Nikdy nenoste volné díly ošacení nebo doplňky, které by se mohly vtáhnout do přístroje, např. šály, široké košile, dlouhé řetízky kolem krku.

■ Osobní ochranné vybavení se skládá z:

- ochrana sluchu a ochranné brýle

dlouhé kalhoty a pevná obuv

ochranné rukavice

4 MONTÁŽ

⚠️ VÝSTRAHA! Nebezpečí v důsledku neúplné montáže! Provoz neúplně smontovaného stroje může přívodit těžká poranění a poškození stroje.

■ Stroj provozujte pouze, je-li kompletně smontovaný!
Před zapnutím vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční!

4.1 MH540

4.1.1 Montáž kultivačních nožů (02)

1. Nasad'te dodávané sady kultivačních nožů (02/1) na předmontované sady kultivačních nožů (02/2).

2. Vyrovnejte sadu kultivačních nožů tak, aby otvory ležely nad sebou.

3. Prostrčte otvorem závlačku (02/3) a zaklapněte ji.

4.1.2 Montáž brzdové ostruhy (03)

1. Zasuňte (03/a) upevňovací pouzdro brzdové ostruhy (03/1) do základního nosiče (03/2).

2. Otvorem prostrčte šroub s šestihrannou hlavou (03/3) a našroubujte matici.

4.1.3 Montáž transportního kola (04)

1. Prostrčte držák kola s transportním kolem (04/1) otvorem v předním základním nosiči (04/2).

2. Nasadte pružinu (04/3).

3. Nasadte podložku (04/4) a matici (04/5) a utáhněte ji.

4.1.4 Montáž vodicí rukojeti s držadlem (05-06)

1. Nastavte oba dolní díly rukojeti (05/1) do správné polohy na základním nosiči (05/2) tak, aby otvory ležely nad sebou.

2. Prostrčte šrouby (05/3).

3. Nasad'te matice a pevně je utáhněte.

4. Nastavte horní díl rukojeti (06/1) do správné polohy na dolním dílu rukojeti (06/a) tak, aby otvory ležely nad sebou.

5. Prostrčte šrouby (06/2).

6. Nasadte podložky a matice a utáhněte je.

4.1.5 Montáž spojkové páčky (07)

1. Spojkovou páčku (07/1) s kolíky se závitem prostrčte otvory na vodicí rukojeti (07/2).

2. Nasadte matice (07/3) a utáhněte je.

Ochranné štíty se montují stejným způsobem na levé a pravé straně motoru.

1. Nastavte ochranný štít (08/1) do správné polohy na přidržovacím plechu (08/2) (08/a) tak, aby otvory ležely nad sebou.

2. Zasuňte šrouby (08/3) shora do otvorů.

3. Nasad'te matice a pevně je utáhněte.

4.2 MH770

4.2.1 Předmontování kultivačních nožů (10)

Na každou přidržovací desku hřídele se montují čtyři kultivační nože.

1. Přiložte ke každé straně přidržovací desky (10/2) po dvou kultivačních nožích (10/1). Po-suňte přitom každý kultivační nůž oproti dal-šímu noži o 90°.

2. Prostrčte čtyři šrouby (10/3) otvory v kultivačních nožích a přidržovací desce.

3. Našroubujte matice (10/4).

4.2.2 Montáž kultivačních nožů (11)

1. Nasad'te na obě strany držáku nápravy sadu kultivačních nožů (11/1).

2. Nasad'te další sady kultivačních nožů.

3. Všechny sady kultivačních nožů navzájem spojte sklopnými závlačkami.

4. Na obě strany nasad'te ochranné kotouče (11/2) a zajistěte je sklopnou závlačkou.

4.2.3 Montáž brzdové ostruhy (12)

1. Zasuňte (12/a) upevňovací pouzdro brzdové ostruhy (12/1) do základního nosiče (12/2).

2. Prostrčte zásuvný čep (12/3) otvorem a zajistěte ho pérovou závlačkou.

4.2.4 Montáž transportního kola (13)

1. Nasuňte držák kola s transportním kolem (13/1) na přední základní nosič (13/a) tak, aby otvory ležely nad sebou.

2. Držák kola prostrčte otvorem (13/2).

3. Nasuňte pružinu (13/3) na držák kola.

4. Nasad'te podložku (13/4) a matici (13/5) a utáhněte ji.

4.2.5 Montáž vodicí rukojeti s držadlem (14)

1. Nastavte správnou polohu (14/a) vodicí ruko-jeti (14/1) na základním nosiči (14/2).

2. Prostrčte šroub (14/3) západkovým kloubem.

3. Nasad'te upínací páčku (14/4) a utáhněte ji.

4.2.6 Montáž rychlostní páčky (15)

1. Našroubujte rukojeť (15/1) na rychlostní páčku (15/2).

4.2.7 Montáž spojkové páčky (16)

1. Prostrčte spojkovou páčku (16/1) s kolíky se závitem otvory na vodicí rukojeti (16/2).

2. Nasad'te matice (16/3) a utáhněte je.

4.2.8 Montáž ochranných štítů (17)

Ochranné štíty se montují stejným způsobem na levé a pravé straně motoru.

1. Nastavte ochranný štít (17/1) do správné polohy na přidržovacím plechu (17/2) (17/a) tak, aby otvory ležely nad sebou.

2. Umístěte příčnou vzpěru (17/3) zespodu na ochranné štíty.

3. Prostrčte šrouby shora otvory.

4. Nasad'te matice a pevně je utáhněte.

4.3 MH1150

4.3.1 Předmontování kultivačních nožů (19)

Na každou přidržovací desku hřídele se montují čtyři kultivační nože.

1. Přiložte ke každé straně přidržovací desky (19/2) po dvou kultivačních nožích (19/1). Po-suňte přitom každý kultivační nůž oproti dal-šímu noži o 90°.

2. Prostrčte čtyři šrouby (19/3) otvory v kultivačních nožích a přidržovací desce.

3. Našroubujte matice (19/4).

4.3.2 Montáž kultivačních nožů (20)

1. Na obě strany držáku nápravy nasad'te sadu kultivačních nožů (20/1).

2. Nasad'te další sady kultivačních nožů.

3. Všechny sady kultivačních nožů navzájem spojte sklopnými závlačkami.

4. Na obě strany nasad'te ochranné desky (20/2) a zajistěte je sklopnou závlačkou.

4.3.3 Montáž brzdové ostruhy (21)

1. Zasuňte upevňovací pouzdro brzdové ostruhy (21/1) do základního nosiče (21/2) (21/a).

2. Prostrčte zásuvný čep (21/3) otvorem a zajistěte ho pérovou závlačkou.

Předmontování nosných kol (22)

Ventilek se musí nacházet na vnější straně nosného kola.

1. Vyrovnejte náboj kola (22/1) s vnitřní stranou nosného kola (22/2) tak, aby otvory ležely nad sebou.

2. Prostrčte čtyři šrouby s šestihrannou hlavou (22/3) otvory z vnější strany.

3. Nasad'te podložky a matice (22/4) a utáhněte je.

Upevnění nosných kol (23)

1. Nasad'te nosné kolo (23/1) na nápravu (23/2) (23/a).

2. Vyrovnejte nosné kolo tak, aby otvory na náboji kola a na nápravě ležely nad sebou.

3. Prostrčte závlačku (23/3) otvorem a zaklapněte ji.

4. Druhé nosné kolo namontujte stejným způsobem.

4.3.5 Montáž vodicí rukojeti s držadlem (24)

1. Nastavte správnou polohu (24/a) vodicí ruko-jeti (24/1) na základním nosiči (24/2).

2. Prostrčte šroub (24/3) západkovým kloubem.

3. Nasad'te upínací páčku (24/4) a utáhněte ji.

4.3.6 Montáž rychlostní páčky (25)

1. Našroubujte rukojeť (25/1) na rychlostní páčku (25/2).

4.3.7 Montáž spojkové páčky (26)

1. Prostrčte spojkovou páčku (26/1) s kolíky se závitem otvory na vodicí rukojeti (26/2).

2. Nasad'te matice (26/3) a utáhněte je.

1. Nastavte přední příčné nosníky (27/1) do-prostřed na základním nosiči (27/2) tak, aby otvory ležely nad sebou.

2. Prostrčte šrouby s šestihrannou hlavou a utáhněte matice.

3. Umístěte zadní příčné nosníky (27/3) napravo a nalevo od základního nosiče.

4. Prostrčte šrouby s šestihrannou hlavou a utáhněte matice.

5. Položte ochranné desky (28/1) na příčné nosníky (28/2).

6. Prostrčte šrouby s podložkami shora otvory v ochranné desce a příčném nosníku.

7. Nasad'te matice zdola a utáhněte je.

5 UVEDENÍ DO PROVOZU

5.1 Nastavení vodicí rukojeti MH770, MH1150 (29)

Změna nastavení výšky vodicí rukojeti

Normální nastavení výšky odpovídá výšce boků.

1. Povolte upínací páčku (29/1) na dolním konci vodicí rukojeti.

2. Snižujte rukojeť, dokud nedosáhnete vhodné výšky (29/a).

3. Upínací páčku utáhněte.

Stranové nastavení vodicí rukojeti

Možnost bočního nastavení vodicí rukojeti umožňuje vodit přístroj tak, abychom nešlapali na již obdělaný povrch. Vodicí rukojeť lze nastavit směrem doleva a doprava vždy až o 35°.

1. Lehce otáčejte otočnou rukojetí (29/2), dokud nebude možné posunout vodicí rukojeť do strany.

2. Otočte vodicí rukojeť doleva nebo doprava do požadované polohy (29/b).

3. Otočnou rukojeť utáhněte.

6 OBSLUHA

⚠️ VÝSTRAHA! Nebezpečí poranění uvolňujícími se díly stroje. Díly stroje uvolněné během provozu mohou vést k těžkým poraněním.

Před zapnutím stroje zkontrolujte, zda jsou všechny části stroje pevně našroubovány.
- Řezné nástroje upevněte tak, aby se nemohly během provozu uvolnit.

6.1 Motorovým kultivátorem najed'te na místo práce (30, 31)

MH540 (30)

K pojíždění motorovým kultivátorem nastavte transportní kolo do transportní polohy (30/A).

1. Táhněte držák kola směrem doprava (30/a).
2. Kolo otočte nahoru (30/b) a bezpečně ho zaklapněte.

Před obděláváním půdy nastavte transportní kolo do pracovní polohy (30/B).

1. Táhněte držák kola směrem doprava (30/a).
2. Otočte kolo dolů (30/b) a bezpečně ho zaklapněte.

MH770 (31)

Transportní kolo nastavte před obděláváním půdy do pracovní polohy:

1. Táhněte držák kola (31/1) směrem doprava (31/a).
2. Otočte transportní kolo nahoru (31/b).
3. Prostrčte držák kola (31/1) zpět otvorem.
   Otočení do transportní polohy se provádí stejně.

MH1150

Pro transport namontujte nosná kola:

1. viz Kapítola 4.3.4 "Montáž nosných kol (22, 23)", strana 216.

K obdělávání půdy demontujte nosná kola a na- montujte sady kultivačních nožů.

1. viz Kapitola 4.3.2 "Montáž kultivačních nožů (20)", strana 216.

6.2 Plnění paliva

i UPOZORNĚNÍ Podrobné informace naleznete v samostatné příručce k motoru.

6.3 Startování a vypínání motoru

6.3.1 Nastartování motoru (32–34)

1. Posuňte benzínový kohout (32/1) ve směru šipky, otevřete tak přívod benzínu.

2. Jen se studeným motorem: Posuňte páku sytiče (32/2) ve směru šipky.

3. Stiskněte spínač motoru do polohy „ON“ (Zapnuto) (33/1).
4. Otočte páčku plynu (33/3) doleva tak, aby šipka ukazovala na H (high).
5. Rychle vytáhněte (34/a) startovací lanko (34/1) a poté ho nechte pomalu opět navinout zpět.

Motor se rozběhne.

1. Když motor běží hladce: Posuňte páčku sytiče zpět až na doraz proti směru šipky.
2. Když motor neběží: Zkontrolujte pracovní kroky a znovu vytáhněte startovací lanko.
3. Když motor vynechává: Posuňte páku sytiče lehce ve směru šipky.

6.3.2 Vypnutí motoru (32, 33)

1. Otočte páčku plynu (33/3) doprava tak, aby šipka ukazovala na L (low).
2. Stiskněte spínač motoru do polohy „OFF“ (Vypnuto) (33/2).
3. Zatlačením na benzínový kohout (32/1) proti směru šipky uzavřete přívod benzínu.

6.4 Kultivační nože

6.4.1 Zapnutí kultivačních nožů (35)

1. Stiskněte a přidržte bezpečnostní tlačítko (35/1).
2. Stlačte spojkovou páčku (35/2) pevně dolů k vodicí rukojeti.

Po polovině pohybu páčky se kultivační nože začnou otáčet a motorový kultivátor se dá do pohybu. Kultivační nože jsou zcela zapnuté po úplném stisknutí spojkové páčky dolů.

6.4.2 Vypnutí kultivačních nožů (35)

⚠️ VÝSTRAHA! Nebezpečí úrazu rotujícími částmi přístroje! Sahání do rotujících částí přístroje vede k těžkým poraněním!

Nikdy nesahejte do rotujících částí přístroje!
Kultivační nože se po uvolnění spojkové páčky nesmí otáčet.

1. Uvolněte spojkovou páčku (35/2). Motorový kultivátor se zastaví.

6.5 Zpětný chod – zapnutí a vypnutí MH540 (36)

1. viz Kapitola 6.4.1 "Zapnutí kultivačních nožů (35)", strana 217.

2. Přitáhněte páčku pro zpětný chod (36/1) nahoru až na doraz.

Vypnutí zpětného chodu:

1. Pust'te páčku zpětného chodu (36/1).

6.6 Obsluha spínání rychlostí MH770, MH1150 (37)

Motorový kultivátor je vybaven 2 rychlostmi vpřed a 1 rychlostí zpětného chodu.

První rychlost vpřed je určena na tvrdou půdu, kultivační nože se otáčejí pomalu. Druhá rychlost vpřed je určena na méně tvrdou půdu, kultivační nože se otáčejí rychleji.

1. Pustte spojkovou páčku (viz Kapitola 6.4.2 "Vypnutí kultivačních nožů (35)", strana 217).
2. Posuňte (37/a) rychlostní páčku (37/1) tak, aby její poloha souhlasila s požadovaným rychlostním stupněm na ukazateli rychlostního stupně (1 = 1. rychlostní stupeň, 2 = 2. rychlostní stupeň, R = zpětný chod).
3. Stiskněte bezpečnostní tlačítko a zatlačte spojkovou páčku pevně dolů k vodicí rukojeti (viz Kapitola 6.4.1 "Zapnutí kultivačních nožů (35)", strana 217).

6.7 Používání brzdové ostruhy

1. Zatlačte vodicí rukojeť motorového kultivátoru a tím také brzdovou ostruhu směrem dolů, aby se snížila rychlost motorového kultivátoru a změnila hloubka obdělávání půdy.
2. Přizvedněte vodicí rukojeť motorového kultivátoru a tím také brzdovou ostruhu, aby se zvýšila rychlost motorového kultivátoru.

7 ÚDRŽBA A PÉČE

⚠ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

⚠️ NEBEZPEČÍ! Ohrožení života kvůli neodborné údržbě. Práce údržby prováděné nekvalifikovaným personálem i neschválené náhradní díly mohou v provozu přivodit těžká poranění a dokonce i smrt.

Neodstraňujte žádná bezpečnostní zařízení, musí být stále funkční.
■ Používejte jen schválené originální náhradní díly.
Pravidelnou a odbornou údržbou zajistěte, aby se přístroj nacházel ve funkčním a čistém stavu.

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

7.1 Čistění kultivačních nožů

Před použitím motorového kultivátoru a po jeho použití odstraňte z kultivačních nožů části rostlin s dlouhými vlákny a hrubé kousky půdy.

7.2 Výměna převodového oleje

Po každých 100 hodinách práce je třeba vyměnit také převodový olej (viskozita oleje SAE 80).

Výměna oleje

Potřebné množství oleje: cca 0,5 l.

1. Povolte žlutý uzavírací šroub oleje na přední straně převodovky.
2. Odsajte starý olej.
3. Nalijte nový olej.
4. Uzavřete plnicí otvor uzavíracím šroubem.
5. Starý olej zlikvidujte podle zákonných ustanovení.

H UPOZORNĚNÍ V plnicím otvoru musí být vidět hladina oleje.

7.3 Údržba zapalovacích svíček

H UPOZORNĚNÍ Podrobné informace nalez- nete v samostatné příručce k motoru.

7.4 Vzduchový filtr

i UPOZORNĚNÍ Podrobné informace naleznete v samostatné příručce k motoru.

7.5 Výměna motorového oleje

H UPOZORNĚNÍ Podrobné informace nalez- nete v samostatné příručce k motoru.

7.6 Nastavení tahu bovdenů

Jemné nastavení se provádí seřizovacím šroubem na vodicí rukojeti a na konzole motoru.

1. Povolte pojistnou matici na stavěcím šroubu.
2. Otáčejte stavěcím šroubem, abyste prodloužili nebo zkrátili tah bovdenu.
3. Pojistnou matici opět utáhněte.

i UPOZORNĚNÍ Kultivační nože se smí začít otáčet až po polovině dráhy páčky.

Táhlo plynu

H UPOZORNĚNÍ Podrobné informace naleznete v samostatné příručce k motoru.

8 POMOC PŘI PORUCHÁCH

i UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obrat’te na náš zákaznický servis.

Porucha Příčina Odstranění
Slábne výkon motoru. Vzduchový filtr je ucpaný. Zkontrolujte vzduchový filtr a vyčistěte ho.
	Problémy se spalováním Vyhledejte servis.
	Kultivační nože jsou znečiš-těné.	Vyčistěte kultivační nože.
Motor nenaskočí. Chybějící	palivo Doplňte palivo.
	Špatné, znečištěné palivo, staré palivo v nádrži	Vyprázdněte nádrž a naplňte čerstvé palivo.
	Chybný postup startování Provedte startování správně.
	Páčka plynu v nesprávné poloze	Nastavte páčku plynu do polohy „START“.
	Závada na zapalovací svíčce Viz návod motoru.
	Vzduchový filtr Viz návod motoru.
Kultivační nože se neotá-čejí.	Klinové řemeny jsou vadné. Vyhledejte servis.
	Poškozené převodové ústrojí Vyhledejte servis.
	Kultivační nože jsou volné. Utáhněte kultivační nože.
	Tah bovdenu je prodloužený nebo volný	Nastavte tah bovdenů.

9 PŘEPRAVA

■ Motorový kultivátor přepravujte pouze s prázdnou palivovou nádrží.
■ Motorový kultivátor přepravujte vždy vodorovně, jinak se mohou projevit tyto problémy:

■ Unikající palivo a olej
tvorbě kouře
těžkému startu
znečištění zapalovací svíčky sazemi

10 SKLADOVÁNÍ PŘÍSTROJE

Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné

kryty. Přístroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Pokud nechcete přístroj používat déle než 2 - 3 měsíce, jsou nutné následující práce, aby se zabránilo škodám:

1. Vyprázdnění palivové nádrže:

■ Motor nechte tak dlouho běžet, až sám zhasne. Pak už není v palivové nádrži ani ve zplynovači směs benzinu a oleje a nemohou se tvořit usazeniny.

1. Čištění přístroje:

Vytřete celý přístroj a součásti příslušenství čisticí žínkou. Nepoužívejte benzín nebo jiná rozpouštědla!

Odstraňte nečistoty ze všech otvorů přístroje (mj. otvory chlazení motoru).

1. Olejování válce:

■ Nechte přístroj úplně vychladnout.
Vytáhněte konektor zapalovací svíčky a zapalovací svíčku vyšroubujte.
Do otvoru pro zapalovací svíčku kápněte trochu oleje.
Pomalu zatáhněte za rukojeť startéru, aby se pohnul píst a olej byl ve válci rozveden.

1. Odstavte prístroj na transportní kolo a neskladujte ho prěklopený.

2. Skladujte přístroj pokud možno na suchém místě.

11 LIKVIDACE

■ Benzin a motorový olej nepatří do domácího odpadu nebo odtoků, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Před likvidací stroje musíte vyprázdnit palivo-vou nádrž a nádrž motorového oleje!
Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.

12 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší

servis AL-KO. Najdete je na internetu pod následující adresou:

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.
■ Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru)

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.
