NAVODILA ZA UPORABO MH 770 AL-KO

Prije pokretanja pročitajte upute za uporabu!

2.5.2 Oznaka rukovanja

Simbol Značenje

Za transport montirajte kotače za vožnju:

Motorna kopačica se zaustavlja.

1. Otpustite ručicu za vožnju unatrag (36/1).

2.5.1 Varnostne oznake.... 201
2.5.2 Oznake za upravljanje.... 201

2.6 Obseg dobave.... 201
2.7 Pregled izdelka (01, 09, 18) .....201

3 Varnostni napotki 202

3.1 Upravljavec ....202
3.2 Varnost naprave.... 202
3.3 Varnost oseb, živali in predmetov .....202
3.4 Varnost na delovnem mestu .....202
3.5 Ravnanje z bencinom in oljem .....203
3.6 Osebna zaščitna oprema .....203

4 Montaža 203

4.1 MH540....203

4.1.1 Montaža sekalnega noža (02) ..... 203
4.1.2 Montaža zavorne ostroge (03)..... 204
4.1.3 Montaža transportnega kolesa (04) 204
4.1.4 Montaža upravljalnega ročaja (05–06) 204
4.1.5 Montaža vzvoda sklopke (07)..... 204
4.1.6 Montaža ščitnika (08) 204

4.2 MH770.... 204

4.2.1 Predmontaža sekalnega noža (10) 204
4.2.2 Montaža sekalnega noža (11) ..... 204
4.2.3 Montaža zavorne ostroge (12)..... 204
4.2.4 Montaža transportnega kolesa (13) 204

4.2.5 Montaža upravljalnega ročaja (14)....204
4.2.6 Montaža prestavne ročice (15) ....204
4.2.7 Montaža vzvoda sklopke (16) .....204
4.2.8 Montaža ščitnikov (17) ......204

4.3 MH1150 205

4.3.1 Predmontaža sekalnega noža (19)....205
4.3.2 Montaža sekalnega noža (20).....205
4.3.3 Montaža zavorne ostroge (21) .....205
4.3.4 Montaža tekalnih koles (22, 23) ...205
4.3.5 Montaža upravljalnega ročaja (24)....205
4.3.6 Montaža prestavne ročice (25) ....205
4.3.7 Montaža vzvoda sklopke (26) .....205
4.3.8 Montaža ščitnika (27, 28)......205

5 Zagon 205

5.1 Nastavitev upravljalnega ročaja MH770, MH1150 (29) ......205

6 Upravljanje ....206

6.1 Premik motornega prekopalnika na delovno mesto (30, 31)....206
6.2 Točenje goriva 206
6.3 Zagon in izklop motorja .....206

6.3.1 Zagon motorja (32–34) .....206
6.3.2 lzklop motorja (32, 33) .....206

6.4 Sekalni noži 206

6.4.1 Vklop sekalnih nožev (35)......206
6.4.2 Izklop sekalnih nožev (35) ......206

6.5 Vklop in izklop vzvratne prestave MH540 (36)......207
6.6 Upravljanje prestav MH770, MH1150 (37) 207
6.7 Uporaba zavorne ostroge .....207

7 Vzdrževanje in nega....207

7.1 Očistite sekalni nož....207
7.2 Menjava olja menjalnika 207
7.3 Vzdrževanje vžigalne svečke .....207
7.4 Filter za zrak 207

7.5 Menjava motornega olja.... 208
7.6 Dodatna nastavitev Bowdenovih vle- kov.... 208

8 Pomoč pri motnjah.... 208
9 Transport 208
10 Shranjevanje naprave.... 208
11 Odstranjevanje.... 209
12 Servisna služba/servis 209
13 Garancija 209

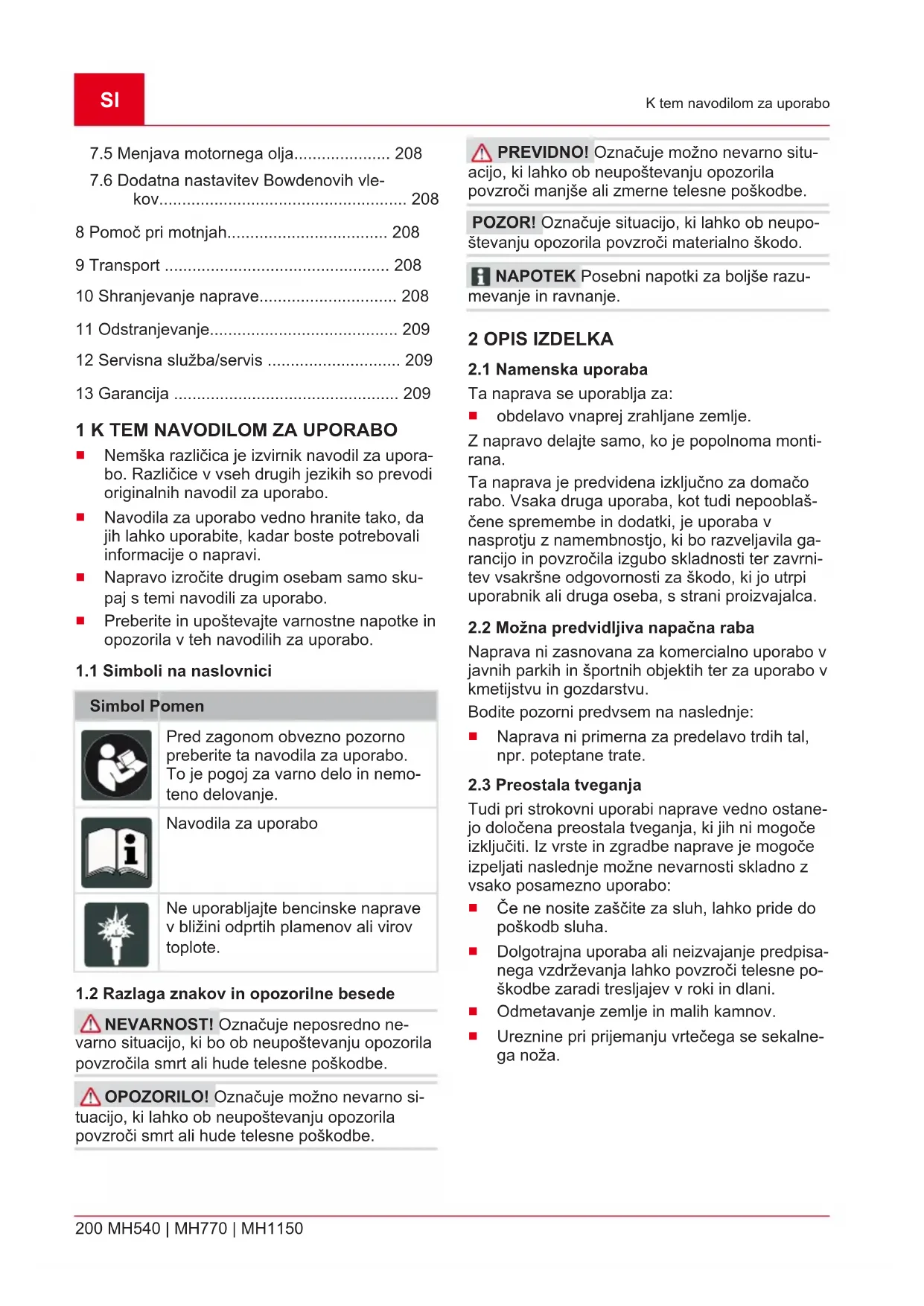

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.

Navodila za uporabo

Ne uporabljajte bencinske naprave v bližini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.

⚠ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.

i NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.

2 OPIS IZDELKA

2.1 Namenska uporaba

Ta naprava se uporablja za:

■ obdelavo vnaprej zrahljane zemlje.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna predvidljiva napačna raba

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.

Bodite pozorni predvsem na naslednje:

■ Naprava ni primerna za predelavo trdih tal, npr. poteptane trate.

2.3 Preostala tveganja

Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:

Če ne nosite zaščite za sluh, lahko pride do poškodb sluha.
Dolgotrajna uporaba ali neizvajanje predpisanega vzdrževanja lahko povzroči telesne poškodbe zaradi tresljajev v roki in dlani.
■ Odmetavanje zemlje in malih kamnov.
■ Ureznine pri prijemanju vrtečega se sekalne-ga noža.

2.4 Varnostne naprave in zaščita

⚠️ OPOZORILO! Nevarnost telesnih poškodb. Okvarjene in izklopljene varnostne in zaščitne naprave lahko povzročijo hude telesne poškodbe.

Okvarjene varnostne in zaščitne naprave oddajte v popravilo.
■ Varnostnih naprav in zaščite nikoli ne izklapljajte.

2.4.1 Ščitnik

Ščitnik ščiti upravljavca pred vrtečimi se sekalni-mi noži in odmetavanimi predmeti.

2.5 Simboli na napravi

2.5.1 Varnostne oznake

Simbol Pomen
	Pred zagonom preberite navodila za uporabo!
	Vrteče se orodje! Ne približujte rok in nog.

2.5.2 Oznake za upravljanje

Simbol Pomen
	Nastavite število vrtljajev motorja oz. delovno hitrost:Smer H (visoko) = povečanje delovne hitrosti.Smer L (nizko) = zmanjšanje delovne hitrosti.
	Premaknite ročico dušilne lopute v smeri puščice.Potisnite ročico ventila za bencin v smeri puščice.
	Samo MH770, MH1150:- 1 = vzvratna prestava0 = prosti tek2 = 2. prestava (hitra hitrost)1 = 1. prestava (počasna hitrost)

2.6 Obseg dobave

V obseg dobave so vključene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:

Št. Sestavni del
1 Motor z menjalnikom
2 Komplet sekalnih nožev:
	Gred za sekalne nože
	Sekalni noži
3 Stranski ščitniki (MH770/MH1150)
4 Transportno kolo (MH540/MH770)
5 Tekalna kolesa s pesti (MH1150)
6 Zavorna ostroga
7 Ščitniki
8 Upravljalni ročaj
9 Pribor za montažo

2.7 Pregled izdelka (01, 09, 18)

Pregled izdelka (01, 09, 18) nudi pregled naprave.

Št. Sestavni del

1 Vzvod sklopke

2 Upravljalni ročaj

3 Prestavna ročica

4 Motor

5 Transportno kolo

6 Sekalni noži

7 Zaščitni plošči

8 Ščitnik

9 Zavorna ostroga

10 Ročica za plin

11 Ročica za vzvratno vožnjo

12 Stikalo motorja

3 VARNOSTNI NAPOTKI

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb! Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in posledično smrt.

Pred uporabo naprave upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo.
■ Shranite vse priložene dokumente za prihodnjo rabo.
■ Smrtna nevarnost zaradi zastrupitve Izpušni plini motornega prekopalnika vsebujejo ogljikov monoksid, ki lahko že v nekaj minutah povzroči smrt. Pred uporabo oz. med njo upoštevajte naslednje:

■ Motornega prekopalnika nikoli ne zaganjajte v zaprtih prostorih, temveč vedno na prostem.
■ Ne vdihujte izpušnih plinov motorja.
Izklopite motorni prekopalnik, će pri uporabi motorja začutite slabost, omotico ali šibkost.

■ Motorni prekopalnik uporabljajte samo v tehnično brezhibnem stanju.
Delovanja varnostnih naprav in zaščite ne smete onemogočiti.
■ Nositi je treba zaščito sluha.
■ Skrbno preberite in upoštevajte napotke v teh navodilih za uporabo in navodilih za uporabo motorja. Naučite se hitro zaustaviti motorni prekopalnik.
■ Ne uporabljajte pršil za zaganjalnik in podobnih pripomočkov.

3.1 Upravljavec

■ Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne varnostne predpise v državi uporabe glede minimalne starosti uporabnika.
■ Neizkušenega upravljavca je treba poučiti in usposobiti za upravljanje naprave.
■ Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.

3.2 Varnost naprave

■ Napravo uporabljajte samo v naslednjih po gojih:

Naprava ni umazana.
Naprava ni poškodovana.
■ Vsi upravljalni elementi delujejo.

■ Ne preobremenite naprave. Primerna je za lahka dela v gospodinjstvu. Preobremenitve povzročajo poškodbe naprave.
Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.
■ Popravila smejo izvajati samo strokovne delavnice ali naše servisne delavnice.

3.3 Varnost oseb, živali in predmetov

Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.
■ Stroj vklopite samo, če v delovnem območju ni oseb ali živali.
Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.
Nikoli ne usmerite izpuha motorja proti ose-bam in živalim ter proti vnetljivim izdelkom in predmetom.
■ Ne segajte v sesalno in prezračevalno rešetko, ko motor deluje. Vrteči se deli naprave lahko povzročijo telesne poškodbe.
Kadar naprave ne potrebujete, jo vedno izklo-pite, npr. pri menjavi delovnega območja, pri izvajanju vzdrževalnih del in nege ter pri to-čenju mešanice bencina in olja.
V primeru nesreče takoj izklopite napravo, da preprečite nadaljnje telesne poškodbe in materialno škodo.
Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluženi ali okvarjeni deli naprave lahko povzročijo hude telesne poškodbe.
■ Napravo hranite izven dosega otrok.

3.4 Varnost na delovnem mestu

Delajte samo pri dnevni svetlobi ali zelo svetli umetni luči.
- Napravo uporabljajte samo na trdni in ravni podlagi in ne na strmih nagibih.

■ Naprave ne odlagajte na območju z grobim kamenjem.
■ Vedno delajte prečno na klanec.
■ Ne delajte po klancu navzgor in navzdol ter na klancih z nagibom več kot 10°.
■ Pazite na varnostno razdaljo.
- Odstranite tujke iz delovnega področja.
■ Rok in nog ne približujte vrtečim se delom.
■ Naprave ne smete nikoli dvigniti ali nositi, dokler motor deluje.
- Pri zagonu motorja se pred napravo oz. de-lovnim orodjem (sekalnimi noži) ne smejo nahajati osebe – pogon sekalnih nožev mora biti izklopljen.
Med nameščanjem in odstranjevanjem oz. prestavljanjem zavorne ostroge mora biti motor izklopljen in sekalni noži morajo mirovati.
- Pri vožnji z odstranjenim transportnim kole-som izklopite motor in počakajte, da se sekal-ni noži ustavijo.
Napravo je dovoljeno uporabljati samo ob upoštevanju varnostne razdalje, ki jo določa vodilni ročaj.
■ Vzdržujte izpuh in motor čista.
■ Poškodovan rezervoar ali zapiralo rezervoar- ja morate zamenjati.

3.5 Ravnanje z bencinom in oljem

■ Nevarnost eksplozije in požara: Zaradi mešanice iztekajočega bencina in zraka se tvori eksplozijsko ozračje. Pri nepravilnem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledično pa do hudih telesnih poškodb in tudi smrti. Upoštevajte naslednje:

• Pri ravnanju z bencinom ne kadite.
  Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
  Obvezno upoštevajte v nadaljevanju na-vedena pravila za ravnanje.

Bencin in olje transportirajte in skladiščite izključno v za to predvidenih posodah. Poskrbite, da otroci nimajo dostopa do uskladiščene-ga bencina in olja.

Da bi preprečili onesnaženje tal (varstvo okolja), pri točenju poskrbite, da se bencin in olje ne razlijeta v zemljo. Za točenje uporabljajte lijak.

■ Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopičenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.

Takoj obrišite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posušijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadnega samovžiga.
Če ste razlili bencin, se tvorijo bencinski hla-pi. Naprave zato ne zaženite na istem mestu, temveč najmanj 3 m stran.
■ Preprečite stik kože z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavajte in čistite zaščitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjajte oblačila.
■ Naprave nikoli ne polnite, dokler motor deluje ali je vroč.

3.6 Osebna zaščitna oprema

Da preprečite poškodbe na glavi in okončinah ter poškodbe sluha, priporočamo nošenje predpisanih oblačil in zaščitne opreme.
- Oblačila morajo biti namenska (tesno se prilegajoča) in vas ne smejo ovirati. Če imate dolge lase, obvezno nosite mrežo za lase. Nikoli ne nosite ohlapnih oblačil ali dodatkov, ki jih lahko povleče v napravo, npr. šalov, mehkih srajc, dolgih ogrlic.
■ Osebno zaščitno opremo sestavljajo:
■ glušniki in zaščitna očala,
■ dolge hlače in trdi čevlji,
zaščitne rokavice.

4 MONTAŽA

⚠️ OPOZORILO! Nevarnost zaradi nepopolne montaže! Uporaba nepopolno montirane naprave lahko povzroči hude telesne poškodbe.

■ Napravo uporabljajte samo, če je ta v celoti montirana!
Pred vklopom preverite, da so vse varnostne in zaščitne naprave montirane in delujoče!

4.1 MH540

4.1.1 Montaža sekalnega noža (02)

1. Priloženi komplet sekalnih nožev (02/1) nataknite na predhodno montiran komplet sekalnih nožev (02/2).

2. Poravnajte komplet sekalnih nožev tako, da bosta odprtini ena nad drugo.

3. Potisnite preklopno razcepko (02/3) skozi luknjo in jo preklopite.

4.1.2 Montaža zavorne ostroge (03)

1. Potisnite (03/a) pritrdilni tulec zavorne ostroge (03/1) v nosilec (03/2).

2. Vstavite šestrobi vijak (03/3) skozi luknjo in nanj privijte matico.

4.1.3 Montaža transportnega kolesa (04)

1. Potisnite držalo kolesa s transportnim kole-som (04/1) skozi luknjo v sprednji nosilec (04/2).

2. Nataknite vzmet (04/3).

3. Nataknite in pritegnite podložko (04/4) in matico (04/5).

4.1.4 Montaža upravljalnega ročaja (05–06)

1. Postavite oba spodnja ročaja (05/1) na nosilec (05/2) tako, da bosta izvrtini ena nad drugo.

2. Vstavite vijake (05/3).

3. Nataknite in pritegnite matice.

4. Postavite zgornji ročaj (06/1) na spodnji ročaj (06/a) tako, da bosta izvrtini ena nad drugo.

5. Vstavite vijake (06/2).

6. Nataknite in pritegnite podložke in matice.

4.1.5 Montaža vzvoda sklopke (07)

1. Vstavite vzvod sklopke (07/1) z navojnimi za- tiči skozi izvrtino na upravljalnem ročaju (07/2).

2. Nataknite matice (07/3) in jih pritegnite.

4.1.6 Montaža ščitnika (08)

Ščitnika sta montirana na desni in levi strani motorja na enak način.

1. Postavite (08/a) ščitnik (08/1) na nosilno pločevino (08/2) tako, da bosta izvrtini ena nad drugo.

2. Od zgoraj vstavite vijake (08/3) v izvrtine.

3. Nataknite in pritegnite matice.

4.2 MH770

4.2.1 Predmontaža sekalnega noža (10)

Na vsako nosilno ploščo gredi se montirajo štirje sekalni noži.

1. Prislonite po dva sekalna noža (10/1) na vsako stran nosilne plošče (10/2). Pri tem zasukajte vsak sekalni nož za 90° proti naslednje-mu.

2. Vstavite štiri vijake (10/3) skozi izvrtine v sekalnem nožu in nosilni plošči.

3. Privijte matice (10/4).

4.2.2 Montaža sekalnega noža (11)

1. Na obeh straneh nataknite komplet sekalnih nožev (11/1) na osni nastavek.

2. Nataknite druge komplete sekalnih nožev.

3. Povežite vse komplete sekalnih nožev s preklopnimi razcepkami.

4. Na obeh straneh nataknite zaščitno podložko (11/2) in jo pritrdite s preklopno razcepko.

4.2.3 Montaža zavorne ostroge (12)

1. Vstavite (12/a) pritrdilni tulec zavorne ostroge (12/1) v nosilec (12/2).

2. Potisnite zatični sornik (12/3) skozi luknjo in ga pritrdite z vzmetno razcepko.

4.2.4 Montaža transportnega kolesa (13)

1. Potisnite (13/a) držalo kolesa s transportnim kolesom (13/1) na sprednji nosilec tako, da bosta izvrtini ena nad drugo.

2. Vstavite držalo kolesa skozi izvrtino (13/2).

3. Potisnite vzmet (13/3) na držalo kolesa.

4. Nataknite in pritegnite podložko (13/4) in matico (13/5).

4.2.5 Montaža upravljalnega ročaja (14)

1. Postavite (14/a) upravljalni ročaj (14/1) na nosilec (14/2).

2. Vstavite vijak (14/3) skozi zatikalni zglob.

3. Nataknite vpenjalni vzvod (14/4) in ga pritegnite.

4.2.6 Montaža prestavne ročice (15)

1. Privijte ročaj (15/1) na prestavno ročico (15/2).

4.2.7 Montaža vzvoda sklopke (16)

1. Vstavite vzvod sklopke (16/1) z navojnimi za- tiči skozi izvrtino na upravljalnem ročaju (16/2).

2. Nataknite matice (16/3) in jih pritegnite.

4.2.8 Montaža ščitnikov (17)

Ščitnika sta montirana na desni in levi strani motorja na enak način.

1. Postavite (17/a) ščitnik (17/1) na nosilno pločevino (17/2) tako, da bosta izvrtini ena nad drugo.

2. Postavite prečko (17/3) od spodaj na ščitnik.

3. Od zgoraj vstavite vijake skozi izvrtine.

4. Nataknite in pritegnite matice.

4.3 MH1150

4.3.1 Predmontaža sekalnega noža (19)

Na vsako nosilno ploščo gredi se montirajo štirje sekalni noži.

1. Prislonite po dva sekalna noža (19/1) na vsako stran nosilne plošče (19/2). Pri tem zasukajte vsak sekalni nož za 90° proti naslednje-mu.

2. Vstavite štiri vijake (19/3) skozi izvrtine v sekalnem nožu in nosilni plošči.

3. Privijte matice (19/4).

4.3.2 Montaža sekalnega noža (20)

1. Na obeh straneh nataknite komplet sekalnih nožev (20/1) na osni nastavek.

2. Nataknite druge komplete sekalnih nožev.

3. Povežite vse komplete sekalnih nožev s preklopnimi razcepkami.

4. Na obeh straneh nataknite zaščitno podložko (20/2) in jo pritrdite s preklopno razcepko.

4.3.3 Montaža zavorne ostroge (21)

1. Vstavite (21/a) pritrdilni tulec zavorne ostroge (21/1) v nosilec (21/2).

2. Potisnite zatični sornik (21/3) skozi luknjo in ga pritrdite z vzmetno razcepko.

4.3.4 Montaža tekalnih koles (22, 23)

1. Poravnajte pesto (22/1) na notranji strani te-kalnega kolesa (22/2) tako, da bosta izvrtini ena nad drugo.

2. Vstavite šestrobe vijake (22/3) z zunanje strani skozi luknje.

3. Namestite in pritegnite podložke in matice (22/4).

Namestitev tekalnih koles (23)

1. Nataknite (23/a) tekalno kolo (23/1) na os (23/2).

2. Poravnajte tekalno kolo, da bosta izvrtini na pestu in osi ena nad drugo.

3. Potisnite preklopno razcepko (23/3) skozi luknjo in jo preklopite.

4. Na enak način montirajte drugo tekalno kolo.

4.3.5 Montaža upravljalnega ročaja (24)

1. Postavite (24/a) upravljalni ročaj (24/1) na nosilec (24/2).

2. Vstavite vijak (24/3) skozi zatikalni zglob.

3. Nataknite vpenjalni vzvod (24/4) in ga pritegnite.

4.3.6 Montaža prestavne ročice (25)

1. Privijte ročaj (25/1) na prestavno ročico (25/2).

4.3.7 Montaža vzvoda sklopke (26)

1. Vstavite vzvod sklopke (26/1) z navojnimi za- tiči skozi izvrtino na upravljalnem ročaju (26/2).

2. Nataknite matice (26/3) in jih pritegnite.

4.3.8 Montaža ščitnika (27, 28)

1. Položite sprednji prečni nosilec (27/1) sredinsko na osnovni nosilec (27/2) tako, da bosta luknji ena nad drugo.

2. Vstavite šestrobi vijak in pritegnite matico.

3. Položite zadnja prečna nosilca (27/3) desno in levo od osnovnega nosilca.

4. Vstavite šestrobi vijak in pritegnite matico.

5. Položite ščitnik (28/1) na prečni nosilec (28/2).

6. Vijake s podložkami od zgoraj vstavite skozi ščitnik in prečni nosilec.

7. Od spodaj nataknite matice in jih pritegnite.

5 ZAGON

5.1 Nastavitev upravljalnega ročaja MH770, MH1150 (29)

Višinska nastavitev upravljalnega ročaja

Običajna višinska nastavitev ustreza višini bokov.

1. Zategnite vpenjalno ročico (29/1) na spodnjem koncu upravljalnega ročaja.

2. Nagnite upravljalni ročaj do ustrezne višine (29/a).

3. Pritegnite vpenjalno ročico.

Stranska nastavitev upravljalnega ročaja

Stranska nastavitev upravljalnega ročaja omogoča, da ni treba stopati na že obdelane površine. Upravljalni ročaj lahko prestavite levo in desno po 35°.

1. Rahlo privijte vrtljivi ročaj (29/2), dokler ne bo mogoče stransko premakniti upravljalnega ročaja.

2. Obrnite upravljalni ročaj levo ali desno v želeni položaj (29/b).

3. Pritegnite vrtljivi ročaj.

6 UPRAVLJANJE

⚠️ OPOZORILO! Nevarnost telesnih poškodb zaradi zrahljanih delov naprave. Deli naprave, ki se zrahljajo med delovanjem, lahko povzročijo hude telesne poškodbe.

Pred vklopom naprave preverite, ali so vsi deli naprave trdno priviti.
■ Pritrdite rezalno orodje tako, da se med delovanjem ne more zrahljati.

6.1 Premik motornega prekopalnika na delovno mesto (30, 31)

MH540 (30)

Za premik motornega prekopalnika postavite transportno kolo v transportni položaj (30/A).

1. Povlecite držalo kolesa v desno (30/a).
2. Zasukajte kolo navzgor (30/b) in ga trdno vpnite.

Pred obdelavo tal postavite transportno kolo v delovni položaj (30/B).

1. Povlecite držalo kolesa v desno (30/a).

2. Zasukajte kolo navzdol (30/b) in ga trdno vpnite.

MH770 (31)

Pred obdelavo tal postavite transportno kolo v delovni položaj:

1. Povlecite držalo kolesa (31/1) v desno (31/a).
2. Zasukajte transportno kolo navzgor (31/b).
3. Potisnite držalo kolesa (31/1) nazaj skozi izvrtino.

Zasuk v transportni položaj poteka na enak način.

MH1150

Za transport montirajte tekalna kolesa:

i NAPOTEK Za podrobne informacije o motorju upoštevajte ločena navodila za uporabo.

6.3 Zagon in izklop motorja

6.3.1 Zagon motorja (32–34)

1. Potisnite ventil za bencin (32/1) v smeri puščice, da odprete dovod bencina.

2. Samo pri hladnem motorju: Premaknite ročico dušilne lopute (32/2) v smeri puščice.

3. Pritisnite stikalo »ON« za vklop motorja (33/1).

4. Obrnite ročico dušilne lopute (33/3) v levo, da bo puščica kazala proti H (visoko).

5. Sunkovito izvlecite (34/a) zaganjalno vrvico (34/1) in nato počasi popuščajte, da se znova navije.

Motor začne delovati.

1. Če motor deluje: Potisnite ročico dušilne lo-pute do konca nazaj v smeri puščice.
2. Če motor ne deluje: Preverite delovne korake in povlecite zaganjalno vrvico.
3. Če motor cuka: Rahlo potisnite ročico dušilne lopute v smeri puščice.

6.3.2 Izklop motorja (32, 33)

1. Obrnite ročico dušilne lopute (33/3) v desno, da bo puščica kazala proti L (nizko).
2. Pritisnite stikalo »OFF« za izklop motorja (33/2).
3. Potisnite ventil za bencin (32/1) v nasprotni smeri puščice, da zaprete dovod bencina.

6.4 Sekalni noži

6.4.1 Vklop sekalnih nožev (35)

1. Pritisnite in držite varnostno tipko (35/1).
2. Odločno potisnite vzvod sklopke (35/2) navzdol na upravljalni ročaj.

Na polovici poti ročice se začnejo sekalni noži obračati in motorni prekopalnik se začne premikati. Ko je vzvod sklopke pritisnjen do konca navzdol, so sekalni noži popolnoma vklopljeni.

6.4.2 Izklop sekalnih nožev (35)

⚠️ OPOZORILO! Nevarnost zaradi vrtečih se delov! Seganje v vrteče se dele naprave lahko povzroči hude telesne poškodbe!

Nikoli ne segajte v vrteče se dele naprave!
Če je vzvod sklopke spuščen, se sekalni noži ne smejo obračati.

1. Spustite vzvod sklopke (35/2).

Motorni prekopalnik se ustavi.

6.5 Vklop in izklop vzvratne prestave MH540 (36)

1. glejte Poglavje 6.4.1 "Vklop sekalnih nožev (35)", stran 206.
2. Ročico za vzvratno vožnjo (36/1) povlecite do konca navzgor.

1. Spustite ročico za vzvratno vožnjo (36/1).

6.6 Upravljanje prestav MH770, MH1150 (37)

Motorni prekopalnik ima 2 prestavi za vožnjo naprej in 1 za vzvratno vožnjo.

Prva prestava za vožnjo naprej je namenjena tr-dim tlom, sekalni noži se počasi obračajo. Druga prestava za vožnjo naprej je namenjena manj tr-dim tlom, sekalni noži se obračajo hitreje.

1. Spustite vzvod sklopke (glejte Poglavje 6.4.2 "Izklop sekalnih nožev (35)", stran 206).
2. Prestavite (37/a) prestavno ročico (37/1) ta- ko, da se bo ujemala z želeno prestavo na kazalniku prestav (1 = 1. prestava, 2 = 2. pre- stava, R = vzvratna prestava).
3. Pritisnite varnostno tipko in močno potisnite vzvod sklopke navzdol na upravljalni ročaj (glejte Poglavje 6.4.1 "Vklop sekalnih nožev (35)", stran 206).

6.7 Uporaba zavorne ostroge

1. Potisnite upravljalni ročaj motornega preko-palnika in s tem tudi zavorno ostrogo navzdol, da zmanjšate hitrost motornega pre-kopalnika in uravnate globino prekopavanja.
2. Dvignite upravljalni ročaj motornega preko-palnika in s tem tudi zavorno ostrogo, da povečate hitrost motornega prekopalnika.

7 VZDRŽEVANJE IN NEGA

⚠ NEVARNOST! Smrtna nevarnost in nevarnost hudih telesnih poškodb. Smrtna nevarnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

⚠ NEVARNOST! Smrtna nevarnost zaradi nepravilnega vzdrževanja. Če vzdrževalna dela izvajajo nekvalificirane osebe ali će se uporabljajo neodobreni nadomestni deli, lahko med delovanjem pride do hudih telesnih poškodb in tudi smrti.

Nikoli ne odstranjujte varnostnih naprav in jih nikoli ne izklapljajte.
■ Uporabljajte samo dovoljene originalne nado-mestne dele.
■ Z rednim in pravilnim vzdrževanjem skrbite, da je naprava v delujočem in čistem stanju.

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

7.1 Očistite sekalni nož

Pred uporabo motornega prekopalnika in po njej odstranite dele rastlin z dolgimi vlaki in grobe kose zemlje iz sekalnih rezil.

7.2 Menjava olja menjalnika

Načeloma je treba vsakih 100 delovnih ur zamenjati tudi olje menjalnika (viskoznost olja SAE 80).

Zamenjajte olje

Potrebna količina olja: pribl. 0,5 olja.

1. Odvijte rumeni zaporni vijak za olje na sprednji strani menjalnika.
2. Izsesajte staro olje.
3. Nalijte novo olje.
4. Zaprite polnilno odprtino z zapornim vijakom.
5. Odstranite staro olje v skladu z zakonskimi določbami.

i NAPOTEK Olje mora biti vidno na polnilni odprtini.

7.3 Vzdrževanje vžigalne svečke

i NAPOTEK Za podrobne informacije o motorju upoštevajte ločena navodila za uporabo.

7.4 Filter za zrak

i NAPOTEK Za podrobne informacije o motorju upoštevajte ločena navodila za uporabo.

7.5 Menjava motornega olja

i NAPOTEK Za podrobne informacije o motorju upoštevajte ločena navodila za uporabo.

7.6 Dodatna nastavitev Bowdenovih vlekov

Za fino nastavitev uporabite nastavljalni vijak na upravljalnem ročaju in na motorni konzoli.

1. Odvijte protimatico na nastavitvenem vijaku.
2. Obračajte nastavitveni vijak, da podaljšate ali skrajšate bovdenski vlek.
3. Znova pritegnite protimatico.

H NAPOTEK Sekalni noži se morajo začeti vrteti šele v drugi polovici poti premikanja ročice.

Vlek plina

H NAPOTEK Za podrobne informacije o motorju upoštevajte ločena navodila za uporabo.

8 POMOČ PRI MOTNJAH

H NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

Motnja Vzrok Ukrep
Moč motorja slabi. Filter za	zrak je zamašen Preverite in očistite filter za zrak
	Težave z zgorevanjem Obiščite servisno delavnico
	Sekalni nož je umazan Očistite sekalni nož
Motor se ne zažene. Manjka	gorivo Natočite gorivo
	Gorivo je težko, umazano; v rezervoarju je staro gorivo	Izpraznite rezervoar in natočite sveže gorivo
	Nepravilen postopek vžiga Pravilno izvedite postopek zagona
	Ročica za plin v napačnem položaju	Ročico za plin prestavite v položaj »START«
	Okvarjena vžigalna svečka Glejte navodila za motor.
	Filter za zrak Glejte navodila za motor.
Sekalni noži se ne vrtijo Klinasti jermen je poškodo-van		Obiščite servisno delavnico
	Poškodbe menjalnika	Obiščite servisno delavnico
	Sekalni noži so ohlapni	Pritegnite sekalne nože
	Bovdenski vlek razvlečen ali zrahljan	Nastavite bovdenski vlek

9 TRANSPORT

■ Motorni prekopalnik transportirajte samo s praznim rezervoarjem za gorivo.
■ Motorni prekopalnik vedno transportirajte v vodoravnem položaju, sicer se lahko pojavi:
- iztekanje goriva in olja,
nastajanje dima,
težava pri zagonu,
■ osmojenost vžigalnih svečk.

10 SHRANJEVANJE NAPRAVE

Po vsaki uporabi temeljito očistite napravo in – će so na voljo – namestite zaščitna pokrivala. Hrani-

te napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.

Če naprave ne boste uporabljali več kot 2–3 me-sece, so za preprečitev poškodb potrebna naslednja dela:

- Odstranite umazanijo iz vseh odprtin na-prave (npr. odprtin za hlajenje motorja).

1. Naoljite valj:

■ Počakajte, da se naprava popolnoma ohladi.

Izvlecite konektor vžigalne svečke in od-vijte vžigalno svečko.

V odprtino za vžigalno svečko nanesite nekaj kapljic olja.

Počasi vlecite ročaj zaganjalnika, da se bat premakne in da se olje porazdeli po valju.

1. Postavite napravo na transportno kolo in je ne shranjujte nagnjene.

2. Napravo po možnosti skladiščite na suhem mestu.

11 ODSTRANJEVANJE

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, temveč jih je treba ločeno oddati na posebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoar za gorivo in posodo za motorno olje!

■ Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliiranje, in jih je treba ustrezno odstraniti.

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo ser-

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, če:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
naprava ni bila uporabljena v skladu z namenom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).
■ Motorji z notranjim izgorevanjem (za te veljajo garancijska določila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

Obsah
