MH 770 - Fräsmaskin AL-KO - Gratis bruksanvisning och manual

Produkttyp	Motorbensin-driven jordfräs
Märke	AL-KO
Modell	MH 770
Drivmedel	Bensin (bensin-oljeblandning)
Motor	Bensinmotor med startsnöre
Antal växlar	2 framåtväxlar + 1 backväxel
Arbetsbredd	Ej specificerad (uppskattad: ca 70 cm)
Arbetsdjup	Justerbar med bromsstöd
Vikt	Ej specificerad (uppskattad: ca 50 kg)
Mått (L×B×H)	Ej specificerade
Bladtyp	Roterande blad monterade på axel
Transmission	Mekanisk, med SAE 80 olja
Säkerhet	Skyddsskärmar, bromsstöd, motorstopp, kopplingsspak med säkerhetsknapp
Regelbundet underhåll	Rengöring av blad, oljebyte motor och transmission, luftfilter, tändstift
Reservdelar	Originaldelar från AL-KO rekommenderas
Eftermarknadsservice	AL-KO serviceverkstad
Garanti	Tillverkargaranti enligt gällande lagstiftning
Användning	Hemma, för mark som förberetts genom luckring
Tankkapacitet	Ej specificerad
Ljudnivå	Hörselskydd krävs

Vanliga frågor - MH 770 AL-KO

Hur startar man motorn på jordfräsen AL-KO MH 770?

För att starta, öppna bensinkranen, använd choken om motorn är kall, ställ strömbrytaren på ON, vrid gasreglaget till H (high), dra sedan snabbt i startsnöret. När motorn går, stäng choken.

Hur växlar man på MH 770?

Släpp först kopplingsspaken för att stoppa bladen. Flytta sedan växelspaken till önskat läge: 1 (första växeln, hård mark), 2 (andra växeln, mjuk mark) eller R (back). Koppla in kopplingen igen för att fortsätta arbetet.

Vilken olja använder man för transmission och motor?

För transmissionen, använd SAE 80 olja, oljebyte var 100:e timme. För motorn, se motorhandboken. Transmissionens volym är cirka 0,5 liter.

Hur underhåller man bladen på jordfräsen?

Rengör bladen efter varje användning för att ta bort växtrester och jord. Kontrollera att bladen och sprintarna är ordentligt åtdragna. Byt ut slitna blad mot originaldelar.

Vad gör man om bladet inte roterar?

Kontrollera att kopplingsspaken är helt intryckt. Om problemet kvarstår, kontrollera kilremmen, transmissionen och Bowdenkabelns inställning. Kontakta en serviceverkstad om det behövs.

Hur transporterar man jordfräsen AL-KO MH 770?

Töm bränsletanken före transport. Använd transporthjulet i transportläge (uppfällt). Transportera alltid maskinen horisontellt för att undvika olje- och bränsleläckage.

Vad är maximalt arbetsdjup?

Arbetsdjupet justeras genom att luta bromsstödet. Sänk styret för att öka djupet, höj det för att minska. Arbeta på mark som har luckrats i förväg.

Hur förvarar man maskinen under vintern?

Töm tanken genom att låta motorn gå tills den stannar. Rengör maskinen noggrant. Olja in kolven genom tändstiftshålet. Förvara på en torr plats, oåtkomlig för barn.

Vilken skyddsutrustning ska jag använda?

Använd hörselskydd, skyddsglasögon, långbyxor, kraftiga skor och skyddshandskar. Knyt upp långt hår och undvik lösa kläder.

Var hittar man reservdelar till MH 770?

Använd endast originalreservdelar från AL-KO. Kontakta närmaste AL-KO serviceverkstad eller din återförsäljare. Slitagedelar finns listade på reservdelskartan som medföljer maskinen.

BRUKSANVISNING MH 770 AL-KO

6.3.2 Slå av motoren (32, 33)

Innehållsförteckning

1 Om denna bruksanvisning 165

1.1 Symbol på titelsida ....165
1.2 Teckenförklaring och signalord ...... 165

2 Produktbeskrivning 165

2.1 Avsedd användning.... 165
2.2 Förutsebar felanvändning .....165
2.3 Resterande risker.... 165
2.4 Säkerhets- och skyddsanordningar.... 165

2.4.1 Skyddsplåt 166

2.5 Symboler på maskinen.... 166

2.5.1 Säkerhetsmärkning.... 166
2.5.2 Manövertecken 166
2.6 Leveransomfattning.... 166
2.7 Produktöversikt (01, 09, 18) ...... 166

3.1 Användare.... 167
3.2 Maskinsäkerhet 167
3.3 Säkerhet för människor, djur och egendom 167
3.4 Säkerhet på arbetsplatsen 167
3.5 Hantering av bensin och olja...... 168
3.6 Personlig skyddsutrustning 168

4 Montering.... 168

4.1 MH540.... 168

4.1.1 Montera hackkniv (02) 168
4.1.2 Montera bromssporre (03)...... 168
4.1.3 Montera transporthjul (04) ..... 168
4.1.4 Montera styrstång med handtag (05 - 06) 169
4.1.5 Montera kopplingsspak (07) ..... 169
4.1.6 Montera skyddsplatta (08)...... 169

4.2 MH770.... 169

4.2.1 Förmontera hackkniv (10)...... 169
4.2.2 Montera hackkniv (11) 169
4.2.3 Montera bromssporre (12)...... 169
4.2.4 Montera transporthjul (13) ..... 169
4.2.5 Montera styrstång med handtag (14) 169

4.2.6 Montera växelspak (15) ......169
4.2.7 Montera kopplingsspak (16)......169
4.2.8 Montera skyddsplatta (17) .....169

4.3 MH1150 169

4.3.1 Förmontera hackkniv (19) .....169
4.3.2 Montera hackkniv (20) .....169
4.3.3 Montera bromssporre (21) .....170
4.3.4 Montera löphjul (22, 23) .....170
4.3.5 Montera styrstång med handtag (24)....170
4.3.6 Montera växelspak (25) ......170
4.3.7 Montera kopplingsspak (26)......170
4.3.8 Montera skyddsplattan (27, 28) ...170

5 Start....170

5.1 Ställa in styrstång MH770, MH1150 (29)....170

6 Användning 170

6.1 Rulla jordfräsen till arbetsplatsen (30, 31)....170
6.2 Fylla på bränsle 171
6.3 Starta och stänga av motorn ......171

6.3.1 Starta motor (32 - 34).....171
6.3.2 Stänga av motorn (32, 33) ......171

6.4 Hackningsknivar ....171

6.4.1 Starta hackknivar (35)....171
6.4.2 Stänga av hackknivar (35) ......171

6.5 Lägg in och lägga ur backväxel MH540 (36)....171

6.6 Använda växel MH770, MH1150 (37) 171
6.7 Använda bromssporren ......172

7 Underhåll och skötsel....172

7.1 Rengöra hackkniv....172
7.2 Byte av växellådsolja 172
7.3 Underhålla tändstift....172
7.4 Luftfilter....172
7.5 Motoroljebyte 172
7.6 Justera bowdenvajer .....172

8 Avhjälpa fel....172

9 Transport 173
10 Förvaring av maskinen 173
11 Återvinning.... 173
12 Kundtjänst/service 173
13 Garanti 174

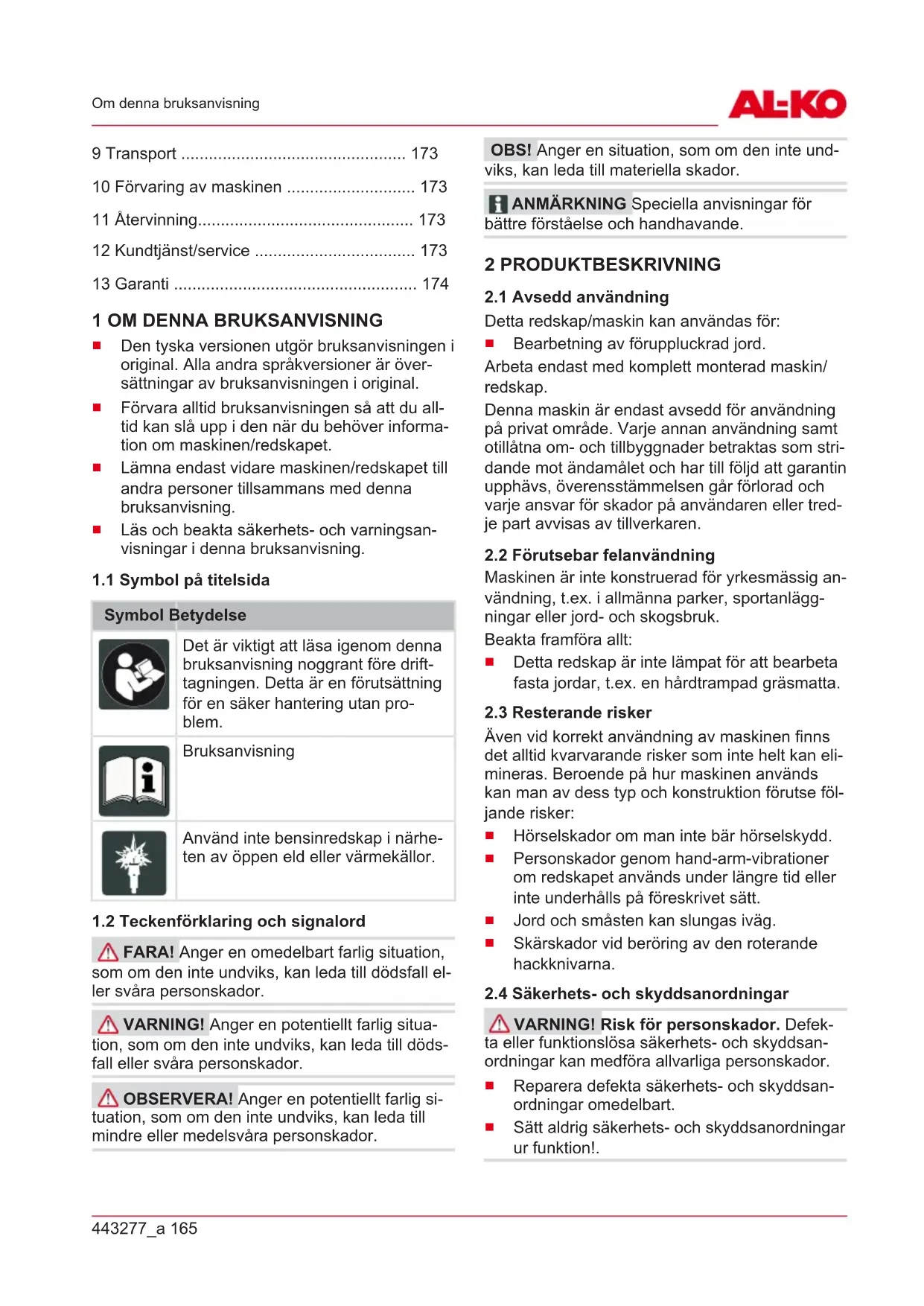

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du all-tid kan slå upp i den när du behöver informa-tion om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Använd inte bensinredskap i närheten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠️ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Detta redskap/maskin kan användas för:

■ Bearbetning av föruppluckrad jord.

Arbeta endast med komplett monterad maskin/redskap.

Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.

Beakta framföra allt:

- Detta redskap är inte lämpat för att bearbeta fasta jordar, t.ex. en hårdtrampad gräsmatta.

2.3 Resterande risker

Även vid korrekt användning av maskinen finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur maskinen används kan man av dess typ och konstruktion förutse följande risker:

Hörselskador om man inte bär hörselskydd.
■ Personskador genom hand-arm-vibrationer om redskapet används under längre tid eller inte underhålls på föreskrivet sätt.
Jord och småsten kan slungas iväg.
Skärskador vid beröring av den roterande hackknivarna.

2.4 Säkerhets- och skyddsanordningar

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.4.1 Skyddsplåt

Skyddsplåten skyddar användaren mot de roterande hackknivarna och ivägslungade föremål.

2.5 Symboler på maskinen

2.5.1 Säkerhetsmärkning

Symbol Betydelse

Läs igenom bruksanvisningen före användning!

Roterande verktyg! Håll händer och fötter borta.

2.5.2 Manövertecken

Symbol Betydelse

Ställa in motorvarvtalet resp. arbetshastigheten:

Riktning H (high) = Öka arbetshas-tighet.

Riktning L (low) = Sänka arbetshas-tighet.

Skjut chokereglaget i pilens riktning.

Skjut bensinkranen i pilens riktning.

2= 2. växel (snabb hastighet)

1= 1. växel (medelhastighet)

2.6 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

Nr. Komponent

1 Motor med växel

2 Hackknivssats med

Hackknivsaxel

Hackningsknivar

Nr. Komponent

3 Sidoskyddsplåtar (MH770/MH1150)

4 Transporthjul (MH540/MH770)

5 Löphjul med nav (MH1150)

6 Bromssporre

7 Skyddsplatta

8 Styrstång

9 Monteringstillbehör

2.7 Produktöversikt (01, 09, 18)

Produktöversikten (01, 09, 18) ger en överblick över maskinen/redskapet.

Nr. Komponent

1 Kopplingsspak

2 Styrstång

3 Växelspak

4 Motor

5 Transporthjul

6 Hackningskniva

7 Skyddsplatta

8 Skyddsplatta

9 Bromssporre

10 Gasreglage

11 Backspak

12 Motorbrytare

3 SÄKERHETSANVISNINGAR

⚠️ FARA! Livsfara och fara för mycket allvarliga personskador! Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan maskinen används.
- Spara all bifogad dokumentation för framtida behov.
Livsfara på grund av förgiftning Avgaserna från jordfräsen innehåller kolmonoxid som kan döda en människa på några

få minuter. Beakta följande före resp. under användningen:

Kör aldrig med jordfräsen i stängda utrymmen, kör den endast utomhus.
Andas aldrig in motoravgaser.
Stäng genast av jordfräsen om du känner av yrsel eller plötslig matthet under användningen.

Använd jordfräsen endast i tekniskt felfritt skick.
Säkerhets- och skyddsanordningar får inte sättas ur funktion.
Bär hörselskydd.
Läs noga igenom anvisningarna i denna bruksanvisning och bruksanvisningen för motorn och beakta dessa. Lär dig att snabbt stänga av jordfräsen.
■ Använd inga startsprayer eller liknande.

3.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
En användare utan erfarenhet måste instrueras och utbildas om maskinen.
Använd inte maskinen om du är påverkad av alkohol, droger eller medicin.

3.2 Maskinsäkerhet

Använd enbart redskapet under följande förutsättningar:

■ Redskapet är inte smutsigt.
■ Redskapet har inga skador.
- Alla manöverelement fungerar korrekt.

- Överbelasta aldrig redskapet. Den är enbart avsedd lättare arbete på privat område.

Överbelastning kan leda till skador på maskinen.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt alltid defekta komponenter med originalreservdelar från tillverkaren. Om maskinen används med utslitna eller defekta komponenter kan inga garantianspråk ställas på tillverkaren.
■ Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.

3.3 Säkerhet för människor, djur och egendom

Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål.
- Starta endast maskinen om ingen annan finns på arbetsområdet, vare sig djur eller människa.
Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.
Rikta aldrig avgasstrålen från motorn på människor och djur eller mot lättantändliga produkter och föremål.
Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande motorkomponenter kan orsaka personskador.
Stäng alltid av maskinen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten, vid påfyllning av bensin-oljeblandningen.
Vid olyckstillbud måste maskinen genast stängas av för att undvika att ytterligare kroppsskador eller skador på egendom uppstår.
Använd aldrig maskinen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga person-skador.
■ Förvara maskinen utom räckhåll för barn.

3.4 Säkerhet på arbetsplatsen

Arbeta endast i dagsljus eller i mycket stark belysning.
Använd endast redskapet på fast och jämnt underlag och aldrig i branta lutningar.
- Redskapet får inte användas i storstenig terräng.
Arbeta alltid på tvären i sluttningar.
Arbeta inte i uppförs- och nedförslutningar, eller i sluttningar som lutar mer än 10°.
Se till att stå på stabilt underlag.
■ Ta bort främmande föremål från arbetsområdet.
Håll händer och fötter på avständ från roterande delar.
■ Lyft eller bär aldrig jordfräsen när motorn är igång.
- Vid start av motorn får ingen stå framför redskapet resp. arbetsverktygen (hackknivar) –

drivningen av hackknivarna måste vara avstängd.

På- och avmontering av transporthjulet resp. justering av bromssporren får endast göras med avstängd motor och stillastående hackknivar.
- Vid körning med monterat transporthjul, stanna motorn och vänta tills hackknivarna har stannat.
- Redskapet får endast användas om man håller sig inom det säkerhetsavständ som ges mellan knivarna och styrstången.
Håll avgassystemet och motorn rena.
■ Byt ut skadad tank eller skadat tanklock.

3.5 Hantering av bensin och olja

■ Explosions- och brandfara:

Utträngande bensin-luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig hantering av bränsle kan snabbantändning, explosion och brand leda till svåra personskador och t.o.m. dödsfall. Observera:

Rök inte under hantering av bensin.
■ Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.
- Beakta ovillkorligen de förhållningsregler som anges nedan.

• Transportera och lagra endast bensin och olja i godkända behållare. Förvara bensin och olja oåtkomligt för barn.
  För att undvika förorening av marken (miljöskydd), var noga med att inte bensin eller olja släpps ut i jorden. Använd alltid tratt vid tankning av maskinen.
  Tanka aldrig maskinen i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantändning eller explosion.
  Torka omgående av eventuell bensin från maskinen och samla upp från marken. Låt textilier som har sugit upp bensin ligga och torka på en välventilerad plats innan du kasserar dem. De kan annars självantända.
  Läckande bensin avger bensinångor. Starta därför aldrig maskinen på läckage-platsen utan minst 3 m bort.
  ■ Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.
  Se till att du inte får bensin på kläderna. Skulle det hända, byt kläder omedelbart.

- Tanka aldrig maskinen när motorn är igång eller om den är varm.

3.6 Personlig skyddsutrustning

Vi rekommenderar att använda korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.
Kläderna bör vara ändamålsenliga (åtsittande) och får inte utgöra ett hinder. Använd hårnät för långt här. Bär aldrig löst sittande kläder eller accessoarer som kan dras in i maskinen som schalar, vida skjortor eller långa halsband.
Den personliga skyddsutrustningen består av:

Hörselskydd och skyddsglasögon

långbyxor och stabila skor

Skyddshandskar

4 MONTERING

⚠️ WARNING! Risker till följd av ofullständig montering! Drift av ofullständigt monterad ma-skin/redskap kan leda till allvarliga personskador.

Använd endast maskinen/redskapet fullständigt monterat!
- Kontrollera alla säkerhets- och skyddsanordningar vad gäller befintlighet och funktion innan start!

4.1 MH540

4.1.1 Montera hackkniv (02)

1. Sätt medlevererad hackknivssats (02/1) på förmonterad hackknivssats (02/2).
2. Rikta hackknivssatsen så att borrhållen möter varandra.
3. Tryck in splinten (02/3) i borrhålet och lås.

4.1.2 Montera bromssporre (03)

1. Skjut bromssporrens fästhylsa (03/1) i ramen (03/2) (03/a).
2. Stick sexkantskruven (03/3) genom borrhålet och skruva på muttern.

4.1.3 Montera transporthjul (04)

1. Skjut hjulfästet med transporthjulet (04/1) genom borrhålet i främre ramen (04/2).
2. Stick in fjädern (04/3).
3. Sätt på brickan (04/4) och muttern (04/5) och dra åt.

4.1.4 Montera styrstång med handtag (05 - 06)

1. Positionera båda undre stänger (05/1) i ramen (05/2) så att borrhålen möter varandra.
2. Stick på skruvarna (05/3).
3. Stick på muttrar och dra åt.
4. Positionera övre styrstång (06/1) i undre styrstång (06/a) så att borrhålen möter varandra.
5. Stick på skruvarna (06/2).
6. Stick på underläggsbrickor och muttrar och dra åt.

4.1.5 Montera kopplingsspak (07)

1. Stick kopplingsspaken (07/1) med gångstiften genom borrhålen i styrstången (07/2).
2. Stick på muttrar (07/3) och dra åt.

4.1.6 Montera skyddsplatta (08)

Skyddsplattan till höger och vänster om motorn monteras på samma sätt.

1. Positionera skyddsplattan (08/1) på fästplåten (08/2) (08/a) så att borrhålen möter varandra.
2. Stick in skruvar (08/3) uppifrån i borrhålen.
3. Stick på muttrar och dra åt.

4.2 MH770

4.2.1 Förmontera hackkniv (10)

Fyra hackknivar monteras på varje fästplatta i axeln.

1. Placera två hackknivar (10/1) på varje sida av fästplattan (10/2). Vrid varje hackkniv med 90° mot nästa kniv.
2. Stick fyra skruvar (10/3) genom borrhålen i hackknivarna och fästplattan.
3. Skruva på muttrar (10/4).

4.2.2 Montera hackkniv (11)

1. Sätt en hackknivssats (11/1) på båda sidor av axelfästet.
2. Stick på ytterligare hackknivsatser.
3. Koppla ihop alla hackknivsatser med splintar.
4. Stick på en skyddsbricka (11/2) i båda sidor och säkra med vardera en splint.

4.2.3 Montera bromssporre (12)

1. Stick bromssporrens fästhylsa (12/1) i ramen (12/2) (12/a).
2. Skjut bulten (12/3) genom hålet och säkra med fjädersplint.

4.2.4 Montera transporthjul (13)

1. Positionera hjulfästet med transporthjulet (13/1) i främre ram (13/a) så att borrhålen möter varandra.
2. Stick hjulfästet genom borrhålet (13/2).
3. Skjut fjädern (13/3) på hjulfästet.
4. Sätt på brickan (13/4) och muttern (13/5) och dra åt.

4.2.5 Montera styrstång med handtag (14)

1. Positionera styrstängen (14/1) på ramen (14/2) (14/a).
2. Stick skruven (14/3) genom leden.
3. Stick på klämspaken (14/4) och dra åt.

4.2.6 Montera växelspak (15)

1. Skruva fast handtaget (15/1) på växelspaken (15/2).

4.2.7 Montera kopplingsspak (16)

1. Stick kopplingsspaken (16/1) med gångstiften genom borrhålen i styrstången (16/2).
2. Stick på muttrar (16/3) och dra åt.

4.2.8 Montera skyddsplatta (17)

Skyddsplattan till höger och vänster om motorn monteras på samma sätt.

1. Positionera skyddsplattan (17/1) på fästplåten (17/2) (17/a) så att borrhålen möter varandra.
2. Positionera tvärstaget (17/3) underifrån i skyddsplattorna.
3. Stick in skruvar uppifrån i borrhålen.
4. Stick på muttrar och dra åt.

4.3 MH1150

4.3.1 Förmontera hackkniv (19)

Fyra hackknivar monteras på varje fästplatta i axeln.

1. Placera två hackknivar (19/1) på varje sida av fästplattan (19/2). Vrid varje hackkniv med 90° mot nästa kniv.
2. Stick fyra skruvar (19/3) genom borrhålen i hackknivarna och fästplattan.
3. Skruva på muttrar (19/4).

4.3.2 Montera hackkniv (20)

1. Sätt en hackknivssats (20/1) på båda sidor av axelfästet.
2. Stick på ytterligare hackknivsatser.

3. Koppla ihop alla hackknivsatser med splintar.

4. Stick på en skyddsbricka (20/2) i båda sidor och säkra med vardera en splint.

4.3.3 Montera bromssporre (21)

1. Stick bromssporrens fästhylsa (21/1) i ramen (21/2) (21/a).
2. Skjut bulten (21/3) genom hålet och säkra med fjädersplint.

4.3.4 Montera löphjul (22, 23)

Förmontera löphjul (22)

Ventilen måste sitta på löphjulets utsida.

1. Rikta naven (22/1) på insidan av löphjulet (22/2) så att borrhålen möter varandra.
2. Stick fyra sexkantskruvar (22/3) från utsidan genom hålen.
3. Stick på underläggsbrickor och muttrar (22/4) och dra åt.

Sätt fast löphjulen (23)

1. Stick på löphjulet (23/1) på axeln (23/2) (23/a).
2. Rikta löphjulet så att borrhålen på naven och axeln möter varandra.
3. Tryck in splinten (23/3) i borrhålet och lås.
4. Montera det andra löphjulet på samma sätt.

4.3.5 Montera styrstång med handtag (24)

1. Positionera styrstången (24/1) på ramen (24/2) (24/a).

2. Stick skruven (24/3) genom leden.

3. Stick på klämspaken (24/4) och dra åt.

4.3.6 Montera växelspak (25)

1. Skruva fast handtaget (25/1) på växelspaken (25/2).

4.3.7 Montera kopplingsspak (26)

1. Stick kopplingsspaken (26/1) med gångstiften genom borrhålen i styrstången (26/2).
2. Stick på muttrar (26/3) och dra åt.

4.3.8 Montera skyddsplattan (27, 28)

1. Positionera främre tvärstag (27/1) i mitten av ramen (27/2) så att borrhålen möter varandra.
2. Stick genom sexkantskruv och mutter och dra åt.
3. Placera bakre tvärstag (27/3) till höger och vänster om ramen.

4. Stick genom sexkantskruv och mutter och dra åt.

5. Placera skyddsplattan (28/1) på tvärstaget (28/2).

6. Stick in skruvar med underläggbrickor uppi- från genom skyddsplatta och tvärstag.
7. Stick på muttrar underifrån och dra åt.

5 START

5.1 Ställa in styrstång MH770, MH1150 (29)

Ställa in styrstångens höjd

Den normala höjdinställning motsvarar höfthöjden.

1. Lossa klämspaken (29/1) i styrstångens undre del.
2. Justera styrstången till passande höjd (29/a).
3. Dra åt klämspaken.

Justera styrstången i sidled

Sidojusteringen av styrstången gör så att det inte blir nödvändigt att gå på den redan bearbetade ytan. Styrstången går att justera 35° åt vänster och höger.

1. Lossa vredet (29/2) en aning tills styrstången går att flytta i sidled.
2. Vrid styrstången åt vänster eller höger i önskat läge (29/b).
3. Dra åt vredet.

6 ANVÄNDNING

⚠️ WARNING! Risk för personskador av komponenter som lossnar. Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

• Kontrollera innan maskinen slås på att alla maskinkomponenter har skruvats fast.
  Montera skärverktygen så att de inte kan lossna under arbetet.

6.1 Rulla jordfräsen till arbetsplatsen (30, 31)

MH540 (30)

Placera transporthjulet i transportläge (30/A) för att rulla jordfräsen.

1. Dra hjulfästet åt höger (30/a).
2. Fäll upp hjulet (30/b) och låt det fastna.
   Placera transporthjulet i arbetsläge (30/B) innan marken bearbetas.
3. Dra hjulfästet åt höger (30/a).
4. Fäll ner hjulet (30/b) och låt det fastna.

MH770 (31)

Placera transporthjulet i arbetsläge innan marken bearbetas:

1. Dra hjulfästet (31/1) åt höger (31/a).
2. Fäll upp transporthjulet (31/b).
3. Skjut tillbaka hjulfästet (31/1) genom borrhålet.

Fäll till transportläge på samma sätt.

MH1150

Montera löphjulen för transport:

1. se Kapitel 4.3.4 "Montera löphjul (22, 23)", si-da 170.

Demontera löphjulen innan marken bearbetas och montera hackknivsatser:

1. se Kapitel 4.3.2 "Montera hackkniv (20)", si-da 169.

6.2 Fylla på bränsle

i ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

6.3 Starta och stänga av motorn

6.3.1 Starta motor (32 - 34)

1. Skjut bensinkranen (32/1) i pilens riktning för att öppna bensinförsörjningen.
2. Endast med kall motor: Skjut chokereglaget (32/2) i pilens riktning.
3. Tryck motorbrytaren ON (33/1).
4. Vrid gasreglaget (33/3) åt vänster så att pilen visar mot H (high).
5. Dra ut startlinan (34/1) snabbt (34/a) och låt den sedan långsamt rulla tillbaka.

Motorn börjar gå.

1. När motorn går jämnt: Skjut in chokereglaget motsatt mot pilens riktning till anslag.
2. När motorn inte går: Kontrollera arbetsstegen och dra ur startlinan igen.
3. När motorn hackar: Skjut chokereglaget en aning i pilens riktning.

6.3.2 Stänga av motorn (32, 33)

1. Vrid gasreglaget (33/3) åt höger så att pilen visar mot L (low).
2. Tryck motorbrytaren "OFF" (33/2).
3. Skjut bensinkranen (32/1) motsatt mot pilens riktning för att stänga bensinförsörjningen.

6.4 Hackningsknivar

6.4.1 Starta hackknivar (35)

1. Tryck in säkerhetsknappen (35/1) och håll den intryckt.
2. Tryck kopplingsspaken (35/2) kraftigt nedåt i styrstången.

Efter att spaken tryckts ned till hälften börjar hackknivarna att rotera och jordfräsen sätter sig i rörelse. Efter att kopplingsspaken tryckts ned helt och hållet är hackknivarna helt tillkopplade.

6.4.2 Stänga av hackknivar (35)

⚠️ WARNING! Fara för svåra kroppsskador pga roterande redskapsdelar! Beröring av roterande redskapsdelar leder till svåra kroppsskador!

■ Rör aldrig vid roterande delar!
■ Hackknivarna får inte rotera när kopplings-spaken släpps.

1. Släpp kopplingsspaken (35/2).

Jordfräsen stannar.

6.5 Lägg in och lägga ur backväxel MH540 (36)

1. se Kapitel 6.4.1 "Starta hackknivar (35)", si-da 171.
2. Dra upp spaken för backväxeln (36/1) till anslag.

Lägga ur backväxel:

1. Släpp spaken för backväxeln (36/1).

6.6 Använda växel MH770, MH1150 (37)

Jordfräsen har 2 framåtväxlar och 1 backväxel. Första framåtväxel är avsedd för hårda jordar, hackknivarna roterar långsamt. Andra framåtväxel är avsedd för mindre hårda jordar, hackknivarna roterar snabbare.

1. Släpp kopplingsspaken (se Kapitel 6.4.2 "Stänga av hackknivar (35)", sida 171).
2. Skjut växelspaken (37/1) så att den stämmer överens med önskad växel på indikeringen (37/a) (1 = 1. växel, 2 = 2. växel, R = backväxel).
3. Tryck på säkerhetsknappen och tryck kopp-lingsspaken nedåt mot styrstången (se Kapitel 6.4.1 "Starta hackknivar (35)", sida 171).

6.7 Använda bromssporren

1. Tryck ner jordfräsens styrstång och därmed även bromssporren för att sänka jordfräsens hastighet och påverka hackdjupet.
2. Höj jordfräsens styrstång och därmed även bromssporren för att öka jordfräsens hastighet.

7 UNDERHÅLL OCH SKÖTSEL

! FARA! Livsfara och fara för svåra

kroppsskador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor.

! FARA! Livsfara vid felaktigt underhåll.

Underhållsarbeten som genomförs av okvalifice-rade personer samt användning av ej godkända reservdelar kan leda till allvarliga personskador eller dödsolyckor under drift.

■ Demontera inga säkerhetsanordningar och ta dem inte ur funktion.
Använd endast godkända original-reservdelar.
Genomför regelbundet lämpligt underhåll för att säkerställa att maskinen befinner sig i ett funktionsdugligt och rent skick.

! OBSERVERA! Risk för personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

7.1 Rengöra hackkniv

Ta bort växtrester med långa fibrer och grova jordstycken från hackknivarna före och efter jordfräsens användning.

7.2 Byte av växellådsolja

Även växeloljan bör bytas ut var 100:e arbetstimme (oljeviskositet SAE 80).

Oljebyte

Nödvändig oljemängd ca. 0,5 l.

1. Lossa den gula oljeskruven på växelns framsida.
2. Töm ur gammal olja.
3. Fyll på ny olja.
4. Stäng påfyllningsöppningen med lässkruven.
5. Avfallshantera gammal olja enligt lagstiftade bestämmelser.

H ANMÄRKNING Oljan måste vara synlig i påfyllningsöppningen.

7.3 Underhålla tändstift

H ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

7.4 Luftfilter

H ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

7.5 Motoroljebyte

H ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

7.6 Justera bowdenvajer

Finjusteringen sker med justerskruven på styrstången och på motorkonsolen.

1. Lossa stoppmuttern på justerskruven.
2. Vrid justerskruven för att förlänga eller förkorta Bowdenvajern.
3. Dra åt stoppmuttern igen.

H ANMÄRKNING Hackknivarna får börja rotera först efter hälften av spakens lyftrörelse.

Gasvajer

H ANMÄRKNING Beakta den separata bruksanvisningen för detaljerad information.

8 AVHJÄLPA FEL

H ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Störning Orsak Åtgärd
Motoreffekten avtar. Luftfiltret tilltäppt Kontrollera och rengöra luftfilter
	Förbränningsproblem Kontakta ett servicecenter
	Hackkniv nedsmutsad Rengör hackkniven
Motorn startar inte. Bränsleförlopp saknas Fyll på bränsle
	Dåligt, förorenat bränsle, gammalt bränsle i tanken	Töm tanken och fyll på nytt bränsle
	Felaktig startprocedur Utför startproceduren korrekt
	Gasreglage i felaktig position Ställ gasreglaget på läget "START"
	Defekt i tändstift Se bruksanvisningen till motorn.
	Luftfilter Se bruksanvisningen till motorn.
Hackknivarna roterar inte	Kilrem defekt Kontakta ett servicecenter
	Skador på växel Kontakta ett servicecenter
	Hackknivar lösa Dra åt hackkniv
	Bowdenvajer töjd eller lös Ställ in Bowdenvajern

9 TRANSPORT

■ Transportera jordfräsen endast med tömd bränsletank.
■ Transportera alltid jordfräsen vägrätt, annars uppstår:

Bränsle- och oljeläckage
Rökutveckling
Försvårad start
Sotat tändstift

10 FÖRVARING AV MASKINEN

Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

Följande arbeten är nödvändiga för att undvika skador om maskinen/redskapet inte skall användas på mer än 2-3 månader:

1. Töm bränsletanken:

Låt motorn köra så länge tills den stannar av sig själv. På så sätt finns det ingen bensin-oljeblandningen kvar i bränsletank eller förgasare där avlagringar skulle kunna bildas.

1. Rengöra maskinen/redskapet:

Torka av hela redskapet och tillbehörsdelarna med en trasa. Använd aldrig bensin eller andra lösningsmedel!
Avlägsna smuts från alla öppningar i ma- skinen (bl.a. kylöppningar för motorn).

1. Olja in cylindern:

Låt maskinen svalna helt.
Dra av tändstiftskontakten och skruva ut tändstiftet.
■ Droppa lite olja i tändstiftsöppningen.
Dra långsamt i starchandtaget så att kolven rör sig och oljan fördelas i cylindern.

1. Ställ undan maskinen/redskapet på transporthjulet och förvara utan att tippa det.
2. Förvara redskapet på så ett svalt och torrt ställe som möjligt.

11 ÅTERVINNING

Bensin och motorolja ska inte läggas i soporna eller hållas i avloppet, utan hanteras med särskild återvinning!

Innan redskapet kasseras måste bränsletanken och motoroljetanken tömmas!
Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.

Kontaktinformation finns på internet:

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)
■ Förbränningsmotorer (här gäller resp. motortillverkares garantibestämmelser)

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
