MH 770 - Frēze AL-KO - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas MH 770 AL-KO PDF formātā.
| Produkta veids | Frezmašīna (motorfrēze) ar iekšdedzes dzinēju |
| Zīmols | AL-KO |
| Modelis | MH 770 |
| Barošana | Benzīns (benzīna-eļļas maisījums) |
| Dzinējs | Benzīna dzinējs, palaišana ar startera auklu |
| Ātrumu skaits | 2 priekšējie ātrumi + 1 atpakaļgaita |
| Darba platums | Nav norādīts (aptuveni 70 cm) |
| Darba dziļums | Regulējams ar bremžu kāju |
| Svars | Nav norādīts (aptuveni 50 kg) |
| Izmēri (G×P×A) | Nav norādīti |
| Asmeņu tips | Rotējoši asmeņi uz ass |
| Transmisija | Mehāniskā, ar SAE 80 eļļu |
| Drošība | Aizsargvairogi, bremžu kāja, motora avārijas apturēšana, sajūga svira ar drošības pogu |
| Regulārā apkope | Asmeņu tīrīšana, motora un transmisijas eļļas maiņa, gaisa filtrs, aizdedzes svece |
| Rezerves daļas | Ieteicamas AL-KO oriģinālās detaļas |
| Pēcpārdošanas serviss | AL-KO apkopes tīkls |
| Garantija | Ražotāja garantija saskaņā ar spēkā esošo likumdošanu |
| Lietošana | Mājas lietošanai, iepriekš irdinātai augsnei |
| Tvertnes tilpums | Nav norādīta |
| Trokšņa līmenis | Nepieciešama dzirdes aizsardzība |
Bieži uzdotie jautājumi - MH 770 AL-KO
Lietotāju jautājumi par MH 770 AL-KO
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Frēze PDF formātā bez maksas! Atrodiet savu rokasgrāmatu MH 770 - AL-KO un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. MH 770 zīmola AL-KO.

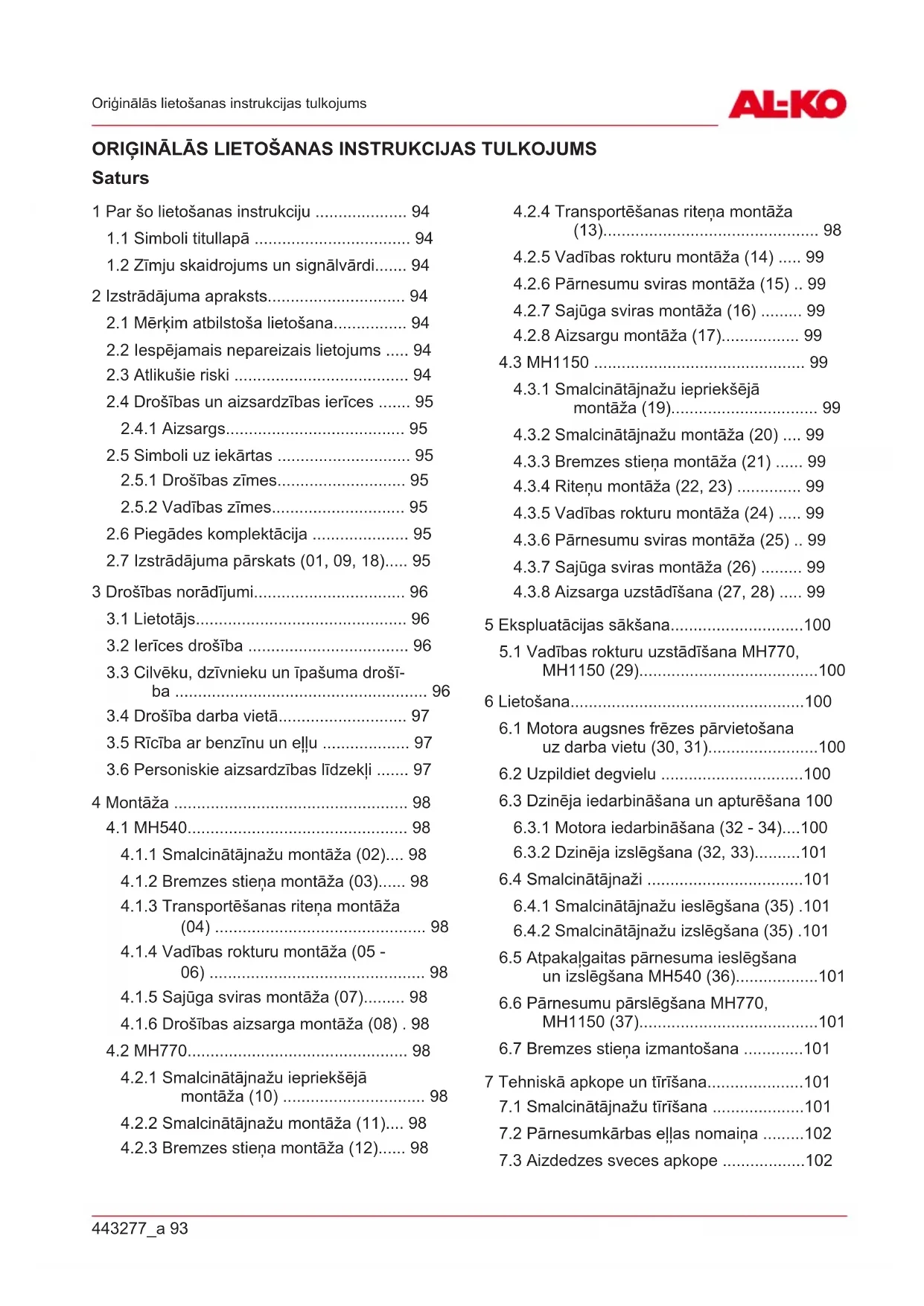

LIETOŠANAS INSTRUKCIJA MH 770 AL-KO
1.2 Zīmju skaidrojums un signālvārdi..... 94
2 Izstrādājuma apraksts.... 94
2.1 Mērķim atbilstoša lietošana.... 94
2.2 lespējamais nepareizais lietojums ..... 94
2.3 Atlikušie riski 94
2.4 Drošības un aizsardzības ierīces ..... 95
2.4.1 Aizsargs.... 95
2.5 Simboli uz iekārtas 95
2.5.1 Drošības zīmes.... 95
2.5.2 Vadības zīmes.... 95
2.6 Piegādes komplektācija 95
2.7 Izstrādājuma pārskats (01, 09, 18)..... 95
3 Drošības norādījumi.... 96
3.1 Lietotājs.... 96
3.2 lerīces drošība 96
3.3 Cilvēku, dzīvnieku un īpašuma drošī-ba 96
3.4 Drošība darba vietā.... 97
3.5 Rīcība ar benzīnu un ellu 97
3.6 Personiskie aizsardzības līdzekļi ...... 97
4 Montāža 98
4.1 MH540....98
4.1.1 Smalcinātājnažu montāža (02).... 98
4.1.2 Bremzes stieņa montāža (03)...... 98
4.1.3 Transportēšanas riteņa montāža (04) 98
4.1.4 Vadības rokturu montāža (05 - 06) 98
4.1.5 Sajūga sviras montāža (07)...... 98
4.1.6 Drošības aizsarga montāža (08) . 98
4.2 MH770....98
4.2.1 Smalcinātājnažu iepriekšējā montāža (10) 98
4.2.2 Smalcinātājnažu montāža (11).... 98
4.2.3 Bremzes stieņa montāža (12)...... 98
4.2.4 Transportēšanas riteņa montāža (13)....98
4.2.5 Vadības rokturu montāža (14) ..... 99
4.2.6 Pārnesumu sviras montāža (15) .. 99
4.2.7 Sajūga sviras montāža (16) ...... 99
4.2.8 Aizsargu montāža (17).... 99
4.3 MH1150 99
4.3.1 Smalcinātājnažu iepriekšējā montāža (19).... 99
4.3.2 Smalcinātājnažu montāža (20) .... 99
4.3.3 Bremzes stieņa montāža (21) ..... 99
4.3.4 Riteņu montāža (22, 23) ..... 99
4.3.5 Vadības rokturu montāža (24) ..... 99
4.3.6 Pārnesumu sviras montāža (25) .. 99
4.3.7 Sajūga sviras montāža (26) ..... 99
4.3.8 Aizsarga uzstādīšana (27, 28) ..... 99
5 Ekspluatācijas sākšana....100
5.1 Vadības rokturu uzstādīšana MH770, MH1150 (29)....100
6 Lietošana....100
6.1 Motora augsnes frēzes pārvietošana uz darba vietu (30, 31)....100
6.2 Uzpildiet degvielu ....100
6.3 Dzinēja iedarbināšana un apturēšana 100
6.3.1 Motora iedarbināšana (32 - 34)....100
6.3.2 Dzinēja izslēgšana (32, 33)......101
6.4 Smalcinātājnaži 101
6.4.1 Smalcinātājnažu ieslēgšana (35).101
6.4.2 Smalcinātājnažu izslēgšana (35).101
6.5 Atpakaļgaitas pārnesuma ieslēgšana un izslēgšana MH540 (36)......101
6.6 Pārnesumu pārslēgšana MH770, MH1150 (37)....101
6.7 Bremzes stieņa izmantošana .....101
7 Tehniskā apkope un tīrīšana....101
7.1 Smalcinātājnažu tīrīšana .....101
7.2 Pārnesumkārbas ellas nomaina .....102
7.3 Aizdedzes sveces apkope ....102
7.4 Gaisa filtrs 102
7.5 Motora ellas nomaina.... 102
7.6 Lokanās troses noregulēšana ..... 102
8 Palīdzība traucējumu gadījumā ...... 102
9 Transportēšana.... 103
10 lerīces glabāšana 103
11 Utilizācija.... 103
12 Klientu apkalpošanas dienests/serviss .... 103
13 Garantija 104
1 PAR ŠO LIETOŠANAS INSTRUKCIJU
Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.
1.1 Simboli titullapā
Simbols Skaidrojums
Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.
Lietošanas instrukcija
Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.
1.2 Zīmju skaidrojums un signālvārdi
⚠ BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.
⚠ BRĪDINĀJUMS! Norāda uz potenciāli bīsta-mu situāciju, kuras rezultātā, ja vien no tās neiz-vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas.
ESIET PIESARDZIGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas.
UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams materiālo zaudējumu risks.
H NORĀDĪJUMS Īpaši norādījumi labākai izpratnei un manipulēšanai.
2 IZSTRĀDĀJUMA APRAKSTS
2.1 Mērķim atbilstoša lietošana
Šīs ierīces iespējamie lietošanas veidi:
■ lepriekš kultivētas augsnes apstrādei.
Ar ierīci atļauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta.
lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-dēta garantija, kā arī nav spēkā atbilstības deklarācija gadījumā ražotājs neuzņemas atbildību par kaitējumu, kas nodarīta lietotājam vai kādai trešajai pusei.
2.2 lespējamais nepareizais lietojums
Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecībā.
īpaši ievērojiet:
Šī ierīce nav piemērota cietas augsnes apstrādei, piemēram, pēc zāliena nopļaušanas.
2.3 Atlikušie riski
Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto-jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un konstrukcija atkarībā no lietojuma var būt saistīta ar turpmāk tekstā uzskaitītajiem potenciālajiem riskiem:
Ja netiek izmantoti dzirdes aizsardzības lī-dzekļi, iespējams dzirdes bojājums.
Kermeņa traumas, ko rada plaukstas-rokas vibrācijas, ilgāku laiku lietojot ierīci vai arī ne- veicot tās apkopi tā, kā norādīts.
■ lespējama zemes un nelielu akmeņu izsviešana.
Sagriešanās risks, sniedzoties pie rotējošiem smalcinātājnažiem.
2.4 Drošības un aizsardzības ierīces
⚠ BRĪDINĀJUMS! Traumu risks. Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.
■ Bojātas drošības un aizsardzības ierīces ir jā-saremontē.
Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.
2.4.1 Aizsargs
Aizsargs operatoram nodrošina aizsardzību no rotējošiem smalcinātājnažiem un izsviestajiem priekšmetiem.
2.5 Simboli uz iekārtas
2.5.1 Drošības zīmes
Simbols Skaidrojums
Pirms lietošanas sākšanas izlasiet lietošanas instrukciju!
Rotējošs instruments! Nelieciet tu- vumā rokas un kājas.
2.5.2 Vadības zīmes
Simbols Skaidrojums
Motora apgriezienu vai darba ap-griezienu regulēšana:
Virzienā H (augsti) = lai palielinātu apgriezienus.
Virzienā L (zemi) = lai samazinātu apgriezienus.
Nospiediet gaisa vārstu bultas vir- zienā.
Degvielas krāna sviru novirziet bul- tas virzienā.
Simbols Skaidrojums
Tikai modeliem MH770, MH1150:
- 1 = atpakalgaita
0 = tukšgaita
2 = 2. Pārnesums (liels ātrums)
1 = 1. Pārnesums (mazs ātrums)
2.6 Piegādes komplektācija
Piegādes komplektācijā ietilpst turpmāk uzskaitītās detaļas. Pārbaudiet, vai komplektācijā ir ie-klautas visas uzskaitītās detaļas:
Nr. Detala
| 1 Motors ar pārnesumkārbu | |
| 2 Smalcinātājnažu komplekts ar | |
| smalcinātājnažu vārpstu | |
| Smalcinātājnaži | |
| 3 Sānu aizsargi (MH770/MH1150) | |
| 4 Transportēšanas ritenis (MH540/MH770) | |
| 5 Riteņi ar rumbām (MH1150) | |
| 6 Bremzes stienis | |
| 7 Aizsargi | |
| 8 Rokturis | |
| 9 Montāžas piederumi | |
2.7 Izstrādājuma pārskats (01, 09, 18)
Pārskats par izstrādājumu (01, 09, 18) sniedz pārskatu par ierīci.
Nr. Detala
| 1 Sajūga svira |
| 2 Rokturis |
| 3 Pārnesuma izvēles svira |
| 4 Motors |
| 5 Transportēšanas ritenis |
| 6 Smalcinātājnaži |
| 7 Aizsargdiski |
| 8 Aizsargs |
Nr. Detala
9 Bremzes stienis
10 Akseleratora svira
11 Atpakalgaitas svira
12 Motora slēdzis
3 DROŠĪBAS NORĀDĪJUMI
BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks! Drošības un lietošanas norādījumu nezināšana var būt iemesls smagām traumām un pat nāvei.
Pirms sākat lietot ierīci ir jāiepazīstas ar vi- siem šīs lietošanas instrukcijas drošības un lietošanas norādījumiem, kā arī ar citām lieto- šanas instrukcijām, uz kurām ir ievietota at- sauce.
Glabājiet visus dokumentus turpmākai uzzi- nai.
Draudi dzīvībai no saindēšanās.
Motora augsnes frēzes izplūdes gāzes satur
oglekļa monoksīdu, cilvēks dažas minūtes, to
ieelpojot, var nomirt. Pirms lietošanas un li-
tošanas laikā ievērojiet turpmākos norādīju-
mus:
Nekādā gadījumā nedarbiniet motora augsnes frēzi telpās, dariet to tikai ārpus telpām.
■ Neieelpojiet motora izplūdes gāzes.
Ja, strādājot ar ierīci, paliek slikta dūša, uznāk reibonis vai vājums, izslēdziet motora augsnes frēzi.
■ Motora augsnes frēzi drīkst lietot tikai tad, ja tā ir tehniskā kārtībā.
■ Neizslēdziet drošības ierīces un aizsargierīces.
Valkājiet dzirdes aizsarglīdzekļus.
Uzmanīgi izlasiet un ievērojiet šajā lietošanas instrukcijā un motora lietošanas instrukcijā sniegtos norādījumus. Iemācieties ātri apturēt motora augsnes frēzi.
■ Neizmantojiet startera aerosolus vai līdzīgas vielas.
3.1 Lietotājs
Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju. Ievērojiet attiecīgajā valstī spēkā esošos drošības noteikumus par lietotāja minimālo vecumu.
Pirms ierīces lietošanas nepieredzējušam operatoram ir jāveic instruktāža un apmācība par ierīces lietošanu.
Nedarbiniet ierīci, esot alkohola, narkotiku vai medikamentu ietekmē.
3.2 lerīces drošība
Izmantojiet ierīci, noteikti ievērojot turpmāk uzskaitītos nosacījumus.
Ierīce ir tīra.
Ierīcei nav bojājumu.
Visiem vadības elementiem jābūt darba kārtībā.
Nepārslogojiet ierīci. Tā ir paredzēta tikai viegliem darbiem privātai lietošanai. Pārslodze rada ierīces bojājumus.
Nelietojiet ierīci ar nolietotām vai bojātām detaļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja originālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, jūs nevarat ražotājam izvirzīt garantijas prasības.
Remontdarbus drīkst veikt tikai kompetentos specializētajos uzņēmumos vai mūsu servisa centros.
3.3 Cilvēku, dzīvnieku un īpašuma drošība
Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Paredzētajam mērķim neatbil-stošas lietošanas rezultātā var gūt traumas, kā arī rasties materiāli zaudējumi.
Ieslēdziet ierīci tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.
Ievērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.
Raugieties, lai motora izplūdes gāzes neplūstu uz cilvēkiem un dzīvniekiem, kā arī uz uzliesmojošiem materiāliem un priekšmetiem.
Nekādā gadījumā, darbojoties motoram, nesniedzieties iesūkšanas un ventilācijas atverēs. Uz rotējošajām detaļām var gūt traumas.
Ja ierīce nav nepieciešama, vienmēr to izslē-dziet, piem., pārvietojoties uz citu darba zo-nu, veicot ierīces apkopi un kopšanu, uzpildot benzīna-eļļas maisījumu.
Gadījumā, ja notiek nelaimes gadījums, ne-kavējoties izslēdziet ierīci, lai novērstu vēl ci-tu traumu gūšanas un īpašuma bojājumu ris-ku.
Nekad nelietojiet ierīci ar nolietotām vai bojātām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.
■ Glabājiet ierīci bērniem nepieejamā vietā.
3.4 Drošība darba vietā
Strādājiet tikai dienas gaismā vai, izmantojot ļoti spilgtu mākslīgo apgaismojumu.
■ lerīci izmantojiet tikai uz stabilām un līdzenām virsmām, neizmantojiet to uz nogāzēm.
■ Neizmantojiet ierīci uz nelīdzena reljefa.
■ Vienmēr strādājiet škērsām nogāzei.
Nestrādājiet nogāzēs uz augšu vai uz leju, kā arī nogāzēs, kur slīpums pārsniedz 10°.
■ Sekojiet, lai ierīce atrastos uz stabilas virsmas.
Aizvāciet no darba zonas visus svešķermeņus.
Sargājiet rokas un kājas no rotējošām daļām.
Nekādā gadījumā neceliet un nenesiet ierīci ar darbojošos motoru.
■ ledarbinot motoru, raugieties, lai neviens neatrastos ierīces vai darba aprīkojuma (smalcinātājnažu) priekšā — smalcinātājnažu piedziņai ir jābūt atslēgtai.
■ Transportēšanas riteņa uzstādīšanu vai noņemšanu, vai bremzes stieņa regulēšanu veiciet tikai, kad motors ir izslēgts un smalcinātājnaži ir nekustīgi.
Braucot ar uzstādītu transportēšanas riteni, motoram jābūt izslēgtam un jāsagaida līdz apstājas smalcinātājnaži.
■ lerīci drīkst izmantot, tikai ievērojot norādīto drošo attālumu pie roktura.
Nodrošiniet, lai motors un izpūtējs būtu tīri.
Ja degvielas tvertne vai tās aizgrieznis ir bojāts, tas ir obligāti jānomaina.
3.5 Rīcība ar benzīnu un ellu
Eksplozijas vai aizdegšanās risks Noplūstot benzīna-gāzu maisījumam, veido- jas eksplozīva vide. Nepareizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eks- plozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas. levērojiet turpmāk uzskaitītos norādījumus.
Rīkojoties ar benzīnu, nekādā gadījumā nesmēķējiet.
Rīkojieties ar benzīnu tikai ārpus telpām un nekādā gadījumā slēgtās telpās.
Obligāti ievērojiet turpmāk uzskaitītos rīcības noteikumus.
■ Transportējiet un glabājiet benzīnu un ellu vienīgi šādam nolūkam paredzētos traukos.
Nodrošiniet, lai glabāšanā novietotajam ben-zīnam un ellai nevarētu pieklūt bērni.
Lai nepieļautu augsnes piesārņošanu (vides aizsardzība), nodrošiniet, lai atkārtotas uzpildes laikā benzīns vai eļla nenoplūst zemē. Uzpildīšanai izmantojiet piltuvi.
Nekādā gadījumā neveiciet ierīces uzpildi slēgtās telpās. Pie grīdas var uzkrāties benzīna tvaiki un rezultātā var notikt pēkšņa aiz-degšanās vai pat eksplozija.
Uz ierīces vai uz zemes izšlakstījušos benzīnu nekavējoties ir jānoslauka. Novietojiet slaucīšanai izmantotos auduma gabalus labi vēdināmā vietā, lai tie izžūst, un tikai tad tos izmetiet. Pretējā gadījumā tie var pēkšņi pašuzliesmot.
Kad benzīns ir izšlakstijies, no tā izdalās benzīna tvaiki. Tādēl ierīci nedarbiniet tajā pašā vietā, bet vismaz 3 m attālumā no šīs vietas.
Izvairieties no ādas saskares ar minerālellas produktiem. Neieelpojiet benzīna tvaikus. Veicot uzpildi, vienmēr uzvelciet aizsargcimdus. Regulāri nomainiet un izmazgājiet aizsargapgērbu.
■ Raugieties, lai apgērbs nenonāk saskarē ar benzīnu. Ja benzīns ir nonācis uz apgērba, nekavējoties nomainiet apgērbu.
Nekādā gadījumā neveiciet atkārtotu degvielas uzpildi, kamēr darbojas dzinējs vai kamēr tas ir karsts.
3.6 Personiskie aizsardzības līdzekļi
Lai izvairītos no galvas un Ķkemeņa locekļu savainošanas, kā arī dzirdes bojājumiem, ieteicams izmantot piemērotu aizsragapģērbu un aizsargaprīkojumu.
Apgērbam jābūt piemērotam (cieši piegułošam) un tas nedrīkst traucēt. Ja jums ir gari mati, izmantojiet matu tīkliņu. Nekādā gadīju-mā nenēsājiet apgērbu vai aksesuārus, kurus iespējams ievilkt ierīcē, piemēram, šalles, platus kreklus, garas kēdes.
■ Individuālais aizsargaprīkojums ir šāds:
■ dzirdes aizsargs un aizsargbrilles;
garas bikses un izturīgi apavi.
aizsargcimdi.
4 MONTĀŽA
⚠️ BRĪDINĀJUMS! Nepilnīga montāža ir bīstama! Pilnībā nesamontētas ierīces darbība var izraisīt smagas traumas.
Darbiniet ierīci tikai tad, ja tā ir pilnībā sa-montēta!
Pirms ierīces ieslēgšanas pārbaudiet, vai visas drošības ierīces un aizsargmehānismi ir uzstādīti un darbojas!
4.1 MH540
4.1.1 Smalcinātājnažu montāža (02)
- Samontējiet komplektācijā iekļautos smalcinātājnažu komplektus (02/1) ar iepriekš samontētajiem smalcināšanas nažu komplektiem (02/2).
- Savietojiet smalcinātājnažu komplektu urbumus tā, lai abu mezglu urbumi būtu savietoti pretim cits citam.
- Atlokāmo tapu (02/3) ievietojiet caur urbumiem un, noliecot nofiksējiet.
4.1.2 Bremzes stieņa montāža (03)
- levietojiet bremzes stieņa fiksācijas uzmavu (03/a) pamatnes turētājā (03/1), (03/2).
- levietojiet seškanšu skrūvi (03/3) atverē un pieskrūvējiet ar uzgriezni.
4.1.3 Transportēšanas riteņa montāža (04)
- levietojiet riteņa turētāju ar transportēšanas riteni (04/1) caur atveri priekšējā pamatnes turētājā (04/2).
- levietojiet atsperi (04/3).
- Uzlieciet paplāksni (04/4) un uzskrūvējiet uz-griezni (04/5).
4.1.4 Vadības rokturu montāža (05 - 06)
- Abus rokturus (05/1) savietojiet ar rāmja stiprinājumu (05/2) tā, lai abu mezglu urbumi bū-tu savietoti pretim cits citam.
- levietojiet skrūves (05/3).
- Uzskrūvējiet uzgriežnus un pievelciet tos.
- Novietojiet augšējo statni (06/1) pret apakšē-jo statni (06/a) tā, lai abu mezglu urbumi būtu savietoti pretim cits citam.
- levietojiet skrūves (06/2).
- Uzlieciet paplāksnes, uzskrūvējiet uzgriežņus un pievelciet tos.
4.1.5 Sajūga sviras montāža (07)
-
levietojiet sajūga sviru (07/1) ar vītņskrūvi caur vadības rokturi (07/2) caurumiem.
-
Uzskrūvējiet uzgriežņus (07/3) un pievelciet tos.
4.1.6 Drošības aizsarga montāža (08)
Aizsargi motoram labajā un kreisajā pusē tiek uzstādīti tādā pašā veidā.
- Novietojiet (08/a) aizsargu (08/1) uz stiprinā-juma plāksnes (08/2) tā, lai abu mezglu urbu-mi būtu savietoti pretim cits citam.
- levietojiet skrūves (08/3) urbumos no augšas.
- Uzskrūvējiet uzgriežnus un pievelciet tos.
4.2 MH770
4.2.1 Smalcinātājnažu iepriekšējā montāža (10)
Uz katras vārpstas stiprinājuma plāksnes ir uz-stādāmi četri smalcinātājnaži.
- Novietojiet divus smalcinātājnažus (10/1) katrā turētāja plāksnes (10/2) pusē. Katru smalcinātājnazi novietojiet 90° attiecībā pret nākamo.
- levietojiet četras skrūves (10/3) caur urbu-miem smalcinājnažos un stiprinājumu plāks-nēm.
- Uzskrūvējiet uzgriežņus (10/4).
4.2.2 Smalcinātājnažu montāža (11)
- Uzlieciet smalcinātājnažu komplektus (11/1) uz abām ass stiprinājuma pusēm.
- Uzstādiet nākamos smalcinātājnažu komplektus.
- Savienojiet visus smalcinātājnažu komplektus ar nolokamajām tapām.
- Abās pusēs uzlieciet aizsargdisku (11/2) un nostipriniet katru ar atlokāmo tapu.
4.2.3 Bremzes stieņa montāža (12)
- lelieciet bremzes stiena fiksācijas uzmavu (12/1) pamatnes turētājā (12/2), (12/a).
- levietojiet tapu (12/3) caur atveri un nostipriniet to ar atsperes tipa škelttapu.
4.2.4 Transportēšanas riteņa montāža (13)
- Uzstumiet riteņa turētāju ar transportēšanas riteni (13/1) uz priekšējā pamatnes turētāja (13/a) tā, lai abu mezglu urbumi būtu savietoti pretim cits citam.
- levietojiet riteņa turētāju caur atveri (13/2).
- Uzspiediet atsperi (13/3) uz riteņa turētāja.
- Uzlieciet paplāksni (13/4) un uzskrūvējiet uz-griezni (13/5).
4.2.5 Vadības rokturu montāža (14)
- Vadības rokturi (14/1) savietojiet ar pamatnes turētāju (14/2), (14/a).
- levietojiet skrūvi (14/3) caur sprūdrata savie-nojumu.
- Uzskrūvējiet saspiedējsviru (14/4) un pievelciet to.
4.2.6 Pärnesumu sviras montāža (15)
- Uzskrūvējiet rokturi (15/1) uz pārnesumu sviras (15/2).
4.2.7 Sajūga sviras montāža (16)
- levietojiet sajūga sviru (16/1) ar vītņskrūvi caur vadības rokturi (16/2) caurumiem.
- Uzskrūvējiet uzgriežņus (16/3) un pievelciet tos.
4.2.8 Aizsargu montāža (17)
Aizsargi motoram labajā un kreisajā pusē tiek uzstādīti tādā pašā veidā.
- Novietojiet (17/a) aizsargu (17/1) uz stiprinā-juma plāksnes (17/2) tā, lai abu mezglu urbu-mi būtu savietoti pretim cits citam.
- Savietojiet škērsstieni (17/3) no apakšas pretī aizsargiem.
- levietojiet urbumos skrūves no augšas.
- Uzskrūvējiet uzgriežņus un pievelciet tos.
4.3 MH1150
4.3.1 Smalcinātājnažu iepriekšējā montāža (19)
Uz katras vārpstas stiprinājuma plāksnes ir uzstādāmi četri smalcinātājnaži.
- Novietojiet divus smalcinātājnažus (19/1) katrā turētāja plāksnes (19/2) pusē. Katru smalcinātājnazi novietojiet 90° attiecībā pret nākamo.
- levietojiet četras skrūves (19/3) caur urbu-miem smalcinājnažos un stiprinājumu plāks-nēm.
- Uzskrūvējiet uzgriežņus (19/4).
4.3.2 Smalcinātājnažu montāža (20)
- Uzlieciet smalcinātājnažu komplektus (20/1) uz abām ass stiprinājuma pusēm.
- Uzstādiet nākamos smalcinātājnažu komplektus.
- Savienojiet visus smalcinātājnažu komplektus ar nolokamajām tapām.
- Abās pusēs uzlieciet aizsargdisku (20/2) un nostipriniet katru ar atlokāmo tapu.
4.3.3 Bremzes stieņa montāža (21)
- lelieciet bremzes stieņa fiksācijas uzmavu (21/1) pamatnes turētājā (21/2), (21/a).
- levietojiet tapu (21/3) caur atveri un nostipriniet to ar atsperes tipa škelttapu.
4.3.4 Riteņu montāža (22, 23)
Riteņu iepriekšējā montāža (22)
Gaisa ventilim jāatrodas riteņa ārpusē.
- Savietojiet riteņa rumbu (22/1) ar riteņa iekš-pusi (22/2) tā, lai abu mezglu urbumi būtu sa-vietoti pretim cits citam.
- levietojiet no ārpuses caur caurumiem četras seškanšu galvas skrūves (22/3).
- Uzlieciet paplāksnes un uzgriežņus (22/4) un pievelciet.
Riteņu uzstādīšana (23)
- Uzstādiet riteni (23/1) uz piedziņas vārpstas (23/2), (23/a).
- Savietojiet riteņa rumbas un ass urbumus tā, lai abu mezglu urbumi būtu savietoti pretim viens otram.
- Atlokāmo tapu (23/3) ievietojiet caur urbu-miem un, noliecot nofiksējiet.
- Otrā riteņa montāža jāveic identiski.
4.3.5 Vadības rokturu montāža (24)
- Vadības rokturi (24/1) savietojiet ar pamatnes turētāju (24/2), (24/a).
- levietojiet skrūvi (24/3) caur sprūdrata savie-nojumu.
- Uzskrūvējiet saspiedējsviru (24/4) un pievelciet to.
4.3.6 Pārnesumu sviras montāža (25)
- Uzskrūvējiet rokturi (25/1) uz pārnesumu sviras (25/2).
4.3.7 Sajūga sviras montāža (26)
- levietojiet sajūga sviru (26/1) ar vītņskrūvi caur vadības rokturi (26/2) caurumiem.
- Uzskrūvējiet uzgriežņus (26/3) un pievelciet tos.
4.3.8 Aizsarga uzstādīšana (27, 28)
- Novietojiet priekšējo škērsstieni (27/1) uz pamatnes (27/2) tā, lai urbumi atrastos viens otram pretī.
- levietojiet seškanšu galvas skrūvi un pievelciet uzgriezni.
-
Novietojiet aizmugurējos škērsstienus (27/3) pa labi un pa kreisi no pamatnes turētāja.
-
levietojiet seškanšu galvas skrūvi un pievelciet uzgriezni.
- Novietojiet aizsargu (28/1) uz škērsstieņa (28/2).
- levietojiet skrūves ar paplāksnēm no augšas caur aizsargu un škērsstieni.
- Uzskrūvējiet no apakšas uzgriežņus un pie-velciet tos.
5 EKSPLUATĀCIJAS SĀKŠANA
5.1 Vadības rokturu uzstādīšana MH770, MH1150 (29)
Vadības roktura augstuma pielāgošana
Normāls regulēšanas augstums atbilst gurnu augstumam.
- Atbrīvojiet saspiedējsviru (29/1), kas atrodas vadības roktura lejas daļā.
- Noregulējiet vadības rokturi piemērotā augstumā (29/a).
- Pievelciet saspiedējsviru.
Vadības roktura regulēšana uz sāniem
Vadības rokturu sānisks regulējums Įauj strādāt, nekāpjot uz jau apstrādātās augsnes. Vadības rokturi var regulēt 35° leņķī pa labi un pa kreisi.
- Nedaudz pagrieziet rokturi (29/2), līdz vadības rokturi var pārvietot uz sāniem.
- Pagrieziet vadības rokturi pa kreisi vai pa labi vēlamajā pozīcijā (29/b).
- Pievelciet pagriežamo rokturi.
6 LIETOŠANA
⚠ BRĪDINĀJUMS! Pastāv traumu risks de- taļām negaidīti atdaloties no ierīces. Eksplua- tācijas laikā atdalījušās detaļas var izraisīt nopiet- nas traumas.
Pirms ierīces ieslēgšanas pārliecinieties, vai visas ierīces detaļas ir kārtīgi pieskrūvētas.
Piestipriniet griezējinstrumentus tā, lai tie ekspluatācijas laikā nevarētu atdalīties.
6.1 Motora augsnes frēzes pārvietošana uz darba vietu (30, 31)
MH540 (30)
Lai pārvietotu motora augsnes frēzi, novietojiet transportēšanas riteni transportēšanas stāvoklī (30/A).
- Pavelciet riteņa turētāju pa labi (30/a).
- Pagrieziet riteni uz augšu (30/b) un stabili no-stipriniet.
Pirms augsnes apstrādes iestatiet transportēšanas riteni darba stāvoklī (30/B).
- Pavelciet riteņa turētāju pa labi (30/a).
- Pagrieziet riteni uz leju (30/b) un stabili no-stipriniet.
MH770 (31)
Transportēšanas riteņa pārvietošana darba pozīcijā pirms augsnes kultivēšanas:
- Pavelciet riteņa turētāju (31/1) pa labi (31/a).
- Pagrieziet transportēšanas riteni uz augšu (31/b).
- lelieciet riteņa turētāju (31/1) caur urbumu atpakaļ vietā.
Pagriešana transportēšanas stāvoklī veicama tieši tāpat.
MH1150
Riteņu uzstādīšana transportēšanai:
- skatīt Nodaļa 4.3.4 "Riteņu montāža (22, 23)", lappuse 99.
Augsnes apstrādei nonemiet ritenus un uzstādiet smalcinātajnažu komplektus: - skatīt Nodaļa 4.3.2 "Smalcinātājnažu montāža (20)", lappuse 99.
6.2 Uzpildiet degvielu
i NORĀDĪJUMS Ṣemiet vērā papildu informāciju atseviškajā motora lietošanas instrukcijā.
6.3 Dzinēja iedarbināšana un apturēšana
6.3.1 Motora iedarbināšana (32 - 34)
- Degvielas krāna sviru (32/1) novirziet bultas virzienā, lai atvērtu degvielas padevi.
- Tikai aukstam motoram: Nospiediet gaisa vārstu (32/2) bultas virzienā.
- Nospiediet motora slēdzi „ON” (33/1).
- Pagrieziet akseleratora sviru (33/3) pa kreisi, lai bultina noraditu uz H (augsti).
-
Strauji paraujiet startera auklu (34/1), (34/a) un laujiet lēnām tai attīties atpakal.
Motors sāk darboties. -
Ja motors darbojas vienmērīgi: Nospiediet gaisa vārstu atpakal līdz atdurei bultas virzienā.
- Ja motors nedarbojas: Pārbaudiet vēlreiz iedarbināšanas darbības un raujiet startera auklu.
- Ja motors darbojas nevienmērīgi: Paspiediet gaisa vārstu nedaudz bultas virzienā.
6.3.2 Dzinēja izslēgšana (32, 33)
- Pagrieziet akseleratora sviru (33/3) pa labi, lai bultiņa norādītu uz L (zemi).
- Nospiediet motora slēdzi „OFF" (33/2).
- Degvielas krāna sviru (32/1) novirziet pretēji bultas virzienam, lai aizvērtu degvielas padevi.
6.4 Smalcinātājnaži
6.4.1 Smalcinātājnažu ieslēgšana (35)
- Nospiediet un turiet drošības pogu (35/1).
- Stingri piespiediet sajūga sviru (35/2) uz leju pret vadības rokturi.
Kad svira ir piespiesta līdz pusei no tās gājiena, samalcinātājnaži sāk griezties un motora aug-snes frēze sāk kustību. Kad sajūga svira ir pilnībā nospiesta, smalcinātājnaži ir pilnībā ieslēgti.
6.4.2 Smalcinātājnažu izslēgšana (35)
⚠️ BRĪDINĀJUMS! Rotējošu detaļu izraisīts apdraudējums! Pieskaršanās ierīces rotējoša-jām detaļām izraisa smagas traumas!
Nekādā gadījumā nesniedzieties rotējošo detaļu zonā!
Ja sajūga svira ir atlaista, smalcinātājnaži nedrīkst griezties.
- Atlaidiet sajūga sviru (35/2).
Motora augsnes frēze apstājas.
6.5 Atpakalgaitas pärnesuma ieslēgšana un izslēgšana MH540 (36)
-
skatīt Nodaļa 6.4.1 "Smalcinātājnažu ieslēgšana (35)", lappuse 101.
-
Izvelciet atpakalgaitas pārnesuma sviru (36/1) pilnībā uz augšu.
Atpakalgaitas pārnesuma izslēgšana:
- Atlaidiet atpakalgaitas pärnesuma sviru (36/1).
6.6 Pārnesumu pārslēgšana MH770, MH1150 (37)
Motora augsnes frēzei ir 2 pārnesumi kustībai uz priekšu un 1 atpakalgaitas pārnesums.
Pirmais pārnesums kustībai uz priekšu ir paredzēts darbam cietā augsnē, smalcinātājnaži griežas lēni. Otrais pārnesums kustībai uz priekšu ir paredzēts darbam mīkstākā augsnē, smalcinātājnaži griežas ātrāk.
- Atlaidiet sajūga sviru (skatīt Nodaļa 6.4.2 "Smalcinātājnažu izslēgšana (35)", lappuse 101).
- Pārvietojiet pārnesumu sviru (37/1), (37/a) tā, lai tā atrastos pret vēlamo pārnesumu uz pārnesumu skalas (1 = 1. pārnesums, 2 = 2. pārnesums, R = atpakaļgaitas pārnesums).
- Nospiediet drošības pogu un stingri piespie-diet sajūga sviru uz leju pret vadības rokturi (skatīt Nodaļa 6.4.1 "Smalcinātājnažu ieslēg-šana (35)", lappuse 101).
6.7 Bremzes stieņa izmantošana
-
Spiediet uz leju motora augsnes frēzes vadī-bas rokturi un līdz ar to arī bremzes stieni, lai palēninātu motora augsnes frēzes ātrumu un ietekmētu smalcināšanas dzilumu.
-
Celiet uz augšu motora augsnes frēzes vadī-bas rokturi un līdz ar to arī bremzes stieni, lai palielinātu motora augsnes frēzes ātrumu.
7 TEHNISKÄ APKOPE UN TİRİŞANA
⚠ BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.
Jebkāda veida darbi jāveic pie izslēgta motora.
⚠ BĪSTAMI! Veicot nepareizi apkopi, pastāv risks dzīvībai. Ja apkopi veic nekvalificēti darbinieki, kā arī, izmantojot neoriģinālās rezerves daļas, rezultātā var gūt smagas vai pat nāvējošas traumas.
Nenoņemiet drošības ierīces un nepārveido-jiet tā, lai tās nedarbotos.
Izmantojiet tikai atļautās oriģinālās rezerves daļas.
Nodrošiniet ierīcei regulāras un pienācīgas apkopes, lai ierīce būtu labā darba stāvoklī un tīra.
ESIET PIESARDZIGI! Traumu risks. Asas un rotējošas ierīces daļas var radīt traumas.
■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!
7.1 Smalcinātājnažu tīrīšana
Pirms un pēc motora augsnes frēzes izmantošanas, notīriet no smalcinātājnaža palikušās garās augu daļas un lielākus augsnes gabalus.
7.2 Pārnesumkārbas ellas nomaiņa
Parasti ik pēc 100 darba stundām jāveic arī āt-rumkārbas ellas nomaiņa (ellas viskozitāte SAE 80).
Nomainiet ellu
Nepieciešamais ellas daudzums: apm. 0,5 l.
- Atskrūvējiet dzelteno ellas nodalījuma aiz-griezni, kas atrodas ātrumkārbas priekšpusē.
- Izsūknējiet izlietoto ellu.
- lelejiet jauno ellu.
- Aizskrūvējiet ellas uzpildes atveri ar ieskrūvē-jamo aizgriezni.
- Nolietoto ellu utilizējiet, ievērojot tiesību aktos noteiktās prasības.
INORĀDĪJUMS Ellai jābūt redzamai pie uz-pildes atveres.
7.3 Aizdedzes sveces apkope
INORĀDĪJUMS Ṣemiet vērā papildu informāciju atsevišķajā motora lietošanas instrukcijā.
7.4 Gaisa filtrs
INORĀDĪJUMS Ṣemiet vērā papildu informāciju atseviškajā motora lietošanas instrukcijā.
7.5 Motora ellas nomaiña
H NORĀDĪJUMS Ṣemiet vērā papildu informāciju atseviškajā motora lietošanas instrukcijā.
7.6 Lokanās troses noregulēšana
Precīzo regulēšanu veic ar regulēšanas skrūvi uz vadības roktura un uz motora konsoles.
- Atskrūvējiet regulēšanas skrūves kontruzgriezni.
- Grieziet regulēšanas skrūvi, lai pagarinātu vai saīsinātu lokanās troses gājienu.
- Pēc regulēšanas pievelciet kontruzgriezni.
H NORĀDĪJUMS Smalcinātājnažiem jāsāk griezties, kad svira ir piespiesta līdz pusei.
Akseleratora trose
NORĀDĪJUMS Nemiet vērā papildu informāciju atseviškajā motora lietošanas instrukcijā.
8 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ
H NORĀDĪJUMS Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru.
| Problēma lemesls Novēršana | ||
| Samazināta dzinēja jau-da. | Aizsērējis gaisa filtrs Pārbaudiet un iztīriet gaisa filtru | |
| Sadegšanas problēmas Servisa centra apmeklēšana | ||
| Samlcinātājnaži ir netīri Notīriet smalcinātājnažus | ||
| Motoru nevar iedarbināt. Nav degvielas. lelejiet degvielu | ||
| Slikta, netīra degviela, tver-tnē ir veca degviela. | Izlejiet degvielu no tvertnes un iepildiet tvertnē jaunu degvielu. | |
| Nepareiza iedarbināšanas kārtība | Izpildiet iedarbināšanas kārtību pareizi | |
| Nepareizā pozīcijā akselera-tora svira | Akseleratora sviru pārvietojiet pozīcijā „START” | |
| Aizdedzes sveces defekts Skatiet motora instrukcijas. | ||
| Gaisa filtrs Skatiet motora instrukcijas. | ||
| Smalcinātājnaži vairs ne-griežas | Bojāta kīlsiksna Servisa centra apmeklēšana | |
| Pārnesumkārbas bojājums Servisa centra apmeklēšana | ||
| Vaļīgi smalcinātājnaži | Piestipriniet kārtīgi smalcinātājnažus | |
| Lokanā trosīte ir izstaipīju-sies vai palikusi brīva. | Lokanās troses regulēšana | |
9 TRANSPORTĚŠANA
■ Motora augsnes frēzi transportējiet tikai ar tukšu degvielas tvertni.
■ Motora augsnes frēzi vienmēr jātransportē horizontālā stāvoklī, citādi var:
- izplūst degviela un ella;
palielināties dūmošana;
būt apgrūtināta iedarbināšana;
aizsērēt aizdedzes svece.
10 IERİCES GLABÄŠANA
Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval-kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.
Ja ierīci plānojat nelietot ilgāk par 2-3 mēnešiem, lai ierīcei nerastos bojājumi, tai ir jāveic turpmāk tekstā uzskaitītie darbi:
- Jāiztukšo degvielas tvertne:
Darbiniet motoru tik ilgi, līdz tiek izlietota visa degviela. Pēc tam degvielas tvertnē un karburatorā vairs nav benzīna-ellas maisījuma, līdz ar to nevar veidoties aplikumi.
- Notīriet ierīci.
Visu ierīci un aprīkojuma detaļas noslaukiet ar tīrīšanai piemērotu drānu. Nelietojiet tīrīšanai benzīnu vai citus šķīdinātājus!
12 KLIENTU APKALPOŠANAS DIENESTS/SERVISS
Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KO ser-
Iztīriet netīrumus no visām ierīces spraugām (piemēram, motora dzesēšanas spraugām).
- leellojiet cilindru:
■ Laujiet, lai ierīce pilnībā atdziest.
■ Noņemiet aizdedzes sveces uzgali un atskrūvējiet aizdedzes sveci.
■ lelejiet pa aizdedzes sveces atveri ne-daudz ellas.
Lēnām pavelciet startera auklu, lai pārVietotu motora virzuli un izlīdzinātu cilindrā ellu.
- Novietojiet ierīci uz transportēšanas riteņa un nelieciet to stāvēšanai slīpi.
- Glabājiet ierīci pēc iespējas sausākā vietā.
11 UTILIZĀCIJA
Benzīnu un motorellu aizliegts izmest sadzīves atkritumos vai izliet kanalizācijā, tos ir jānodod atseviškā atkritumu savākšanas vai likvidēšanas vietā!
Pirms ierīces utilizācijas iztukšojiet degvielas tvertni un motorellas tvertni!
■ lerīce, tās iepakojums un piederumi ir izgata-voti no otrreiz pārstrādājamiem izejmateriā-liem un tādēl ir atbilstoši jāutilizē.
visa centru. Informāciju par tiem meklējiet šādā vietnē:
lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.
Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:
■ ievērojat šo lietošanas instrukciju
■ ierīce tiek izmantota atbilstoši mērķim
■ tiek izmantotas oriğinālās rezerves daļas
Garantija zaudē savu spēku, ja:
■ tiek veikti patstāvīgi remontēšanas mēģinājumi
■ tiek veikta patvalīga pārbūve
- ierīce netiek lietota atbilstoši paredzētajam mērķim
Garantija neattiecas uz:
krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)
■ lekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi)
Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.
