Produkttyp	Fräse (Motorhacke) mit Verbrennungsmotor
Marke	AL-KO
Modell	MH 770
Kraftstoff	Benzin (Gemisch aus Benzin und Öl)
Motor	Benzinmotor, Start mit Seilzugstarter
Anzahl Gänge	2 Vorwärtsgänge + 1 Rückwärtsgang
Arbeitsbreite	Nicht angegeben (Schätzung: ca. 70 cm)
Arbeitstiefe	Einstellbar über Bremsstütze
Gewicht	Nicht angegeben (Schätzung: ca. 50 kg)
Abmessungen (L×B×H)	Nicht angegeben
Messertyp	Rotierende Messer auf Welle montiert
Getriebe	Mechanisch, mit Öl SAE 80
Sicherheit	Schutzschirme, Bremsstütze, Motor-Notaus, Kupplungshebel mit Sicherheitsknopf
Regelmäßige Wartung	Reinigung der Messer, Ölwechsel Motor und Getriebe, Luftfilter, Zündkerze
Ersatzteile	Original-AL-KO-Teile empfohlen
Kundendienst	AL-KO-Servicenetz
Garantie	Herstellergarantie gemäß geltender Gesetzgebung
Verwendung	Haushalt, für vorbereiteten Boden
Tankinhalt	Nicht angegeben
Lärmpegel	Tragen eines Gehörschutzes erforderlich

Häufig gestellte Fragen - MH 770 AL-KO

Wie starte ich den Motor der Fräse AL-KO MH 770?

Zum Starten öffnen Sie den Benzinhahn, stellen Sie den Choke bei kaltem Motor auf, schalten Sie den Schalter auf ON, drehen Sie den Gashebel auf H (high), und ziehen Sie dann schnell am Starterseil. Sobald der Motor läuft, schließen Sie den Choke.

Wie schalte ich die Gänge an der MH 770?

Lassen Sie zunächst den Kupplungshebel los, um die Messer zu stoppen. Bewegen Sie dann den Ganghebel in die gewünschte Position: 1 (1. Gang, harter Boden), 2 (2. Gang, lockerer Boden) oder R (Rückwärtsgang). Betätigen Sie die Kupplung erneut, um die Arbeit fortzusetzen.

Welches Öl für Getriebe und Motor verwenden?

Für das Getriebe verwenden Sie SAE 80 Öl, Wechsel alle 100 Stunden. Für den Motor siehe Motoranleitung. Der Getriebeinhalt beträgt etwa 0,5 Liter.

Wie pflege ich die Messer der Motorhacke?

Reinigen Sie die Messer nach jedem Gebrauch, um Pflanzenreste und Erde zu entfernen. Überprüfen Sie den Sitz der Messer und Bolzen. Ersetzen Sie abgenutzte Messer durch Originalteile.

Was tun, wenn das Messer nicht dreht?

Überprüfen Sie, ob der Kupplungshebel richtig gedrückt ist. Falls das Problem bestehen bleibt, kontrollieren Sie den Keilriemen, das Getriebe und die Einstellung des Bowdenzugs. Wenden Sie sich bei Bedarf an einen Kundendienst.

Wie transportiere ich die Fräse AL-KO MH 770?

Leeren Sie den Kraftstofftank vor dem Transport. Verwenden Sie das Transportrad in der Transportstellung (angehoben). Transportieren Sie die Maschine immer waagerecht, um Öl- und Kraftstofflecks zu vermeiden.

Was ist die maximale Arbeitstiefe?

Die Arbeitstiefe wird durch Neigen der Bremsstütze eingestellt. Senken Sie den Führungsholm, um die Tiefe zu erhöhen, heben Sie ihn an, um sie zu verringern. Arbeiten Sie auf einem vorbereiteten Boden.

Wie lagere ich die Maschine im Winter?

Leeren Sie den Tank, indem Sie den Motor bis zum Stillstand laufen lassen. Reinigen Sie das Gerät gründlich. Ölen Sie den Kolben durch das Zündkerzenloch. Lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie einen Gehörschutz, eine Schutzbrille, eine lange Hose, festes Schuhwerk und Schutzhandschuhe. Binden Sie lange Haare zurück und vermeiden Sie weite Kleidung.

Wo finde ich Ersatzteile für die MH 770?

Verwenden Sie nur Original-AL-KO-Ersatzteile. Kontaktieren Sie den nächstgelegenen AL-KO-Kundendienst oder Ihren Händler. Die Verschleißteile sind auf der mitgelieferten Ersatzteilkarte aufgeführt.

BEDIENUNGSANLEITUNG MH 770 AL-KO

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung 13

1.1 Symbole auf der Titelseite...... 13
1.2 Zeichenerklärungen und Signalwörter 13

2 Produktbeschreibung.... 13

2.1 Bestimmungsgemäße Verwendung ... 13
2.2 Möglicher vorhersehbarer Fehlgebrauch 13
2.3 Restrisiken 13
2.4 Sicherheits- und Schutzeinrichtungen 14

2.4.1 Schutzschild 14

2.5.1 Sicherheitskennzeichen.... 14
2.5.2 Bedienzeichen.... 14
2.6 Lieferumfang 14
2.7 Produktübersicht (01, 09, 18)...... 14

3 Sicherheitshinweise 15

3.1 Bediener.... 15
3.2 Gerätesicherheit.... 15
3.3 Sicherheit von Personen, Tieren und Sachwerten 15
3.4 Arbeitsplatzsicherheit ...... 16
3.5 Umgang mit Benzin und Öl 16
3.6 Persönliche Schutzausrüstung...... 16

4 Montage.... 17

4.1 MH540.... 17

4.1.1 Hackmesser montieren (02) ..... 17
4.1.2 Bremssporn montieren (03)...... 17
4.1.3 Transportrad montieren (04)...... 17
4.1.4 Führungsholm mit Griff montie- ren (05 - 06).... 17
4.1.5 Kupplungshebel montieren (07) .. 17
4.1.6 Schutzschild montieren (08)...... 17

4.2 MH770....17

4.2.1 Hackmesser vormontieren (10) ... 17
4.2.2 Hackmesser montieren (11) ..... 17
4.2.3 Bremssporn montieren (12)...... 18
4.2.4 Transportrad montieren (13)...... 18

4.2.5 Führungsholm mit Griff montie- ren (14) 18
4.2.6 Ganghebel montieren (15) ..... 18
4.2.7 Kupplungshebel montieren (16)... 18
4.2.8 Schutzschilde montieren (17) ..... 18

4.3 MH1150 18

4.3.1 Hackmesser vormontieren (19).... 18
4.3.2 Hackmesser montieren (20)...... 18
4.3.3 Bremssporn montieren (21) ..... 18
4.3.4 Laufräder montieren (22, 23) ..... 18
4.3.5 Führungsholm mit Griff montie- ren (24) 18
4.3.6 Ganghebel montieren (25) ..... 19
4.3.7 Kupplungshebel montieren (26)... 19
4.3.8 Schutzschild montieren (27, 28) .. 19

5 Inbetriebnahme 19

5.1 Führungsholm einstellen MH770, MH1150 (29).... 19

6 Bedienung 19

6.1 Motorhacke zum Arbeitsort rollen (30, 31) 19
6.2 Kraftstoff einfüllen.... 19
6.3 Motor starten und ausschalten ..... 20

6.3.1 Motor starten (32 - 34) ...... 20
6.3.2 Motor ausschalten (32, 33) ..... 20

6.4 Hackmesser.... 20

6.4.1 Hackmesser einschalten (35) ..... 20
6.4.2 Hackmesser ausschalten (35) ..... 20

6.5 Rückwärtsgang zu- und abschalten MH540 (36).... 20

6.6 Gangschaltung bedienen MH770, MH1150 (37).... 20
6.7 Bremssporn benutzen 20

7 Wartung und Pflege.... 20

7.1 Hackmesser reinigen.... 21
7.2 Getriebeölwechsel 21
7.3 Zündkerze warten.... 21
7.4 Luftfilter.... 21

7.5 Motorölwechsel 21
7.6 Bowdenzüge nachstellen 21

8 Hilfe bei Störungen 21

9 Transport 22

10 Gerät lagern.... 22
11 Entsorgung 22
12 Kundendienst/Service.... 23
13 Garantie 23

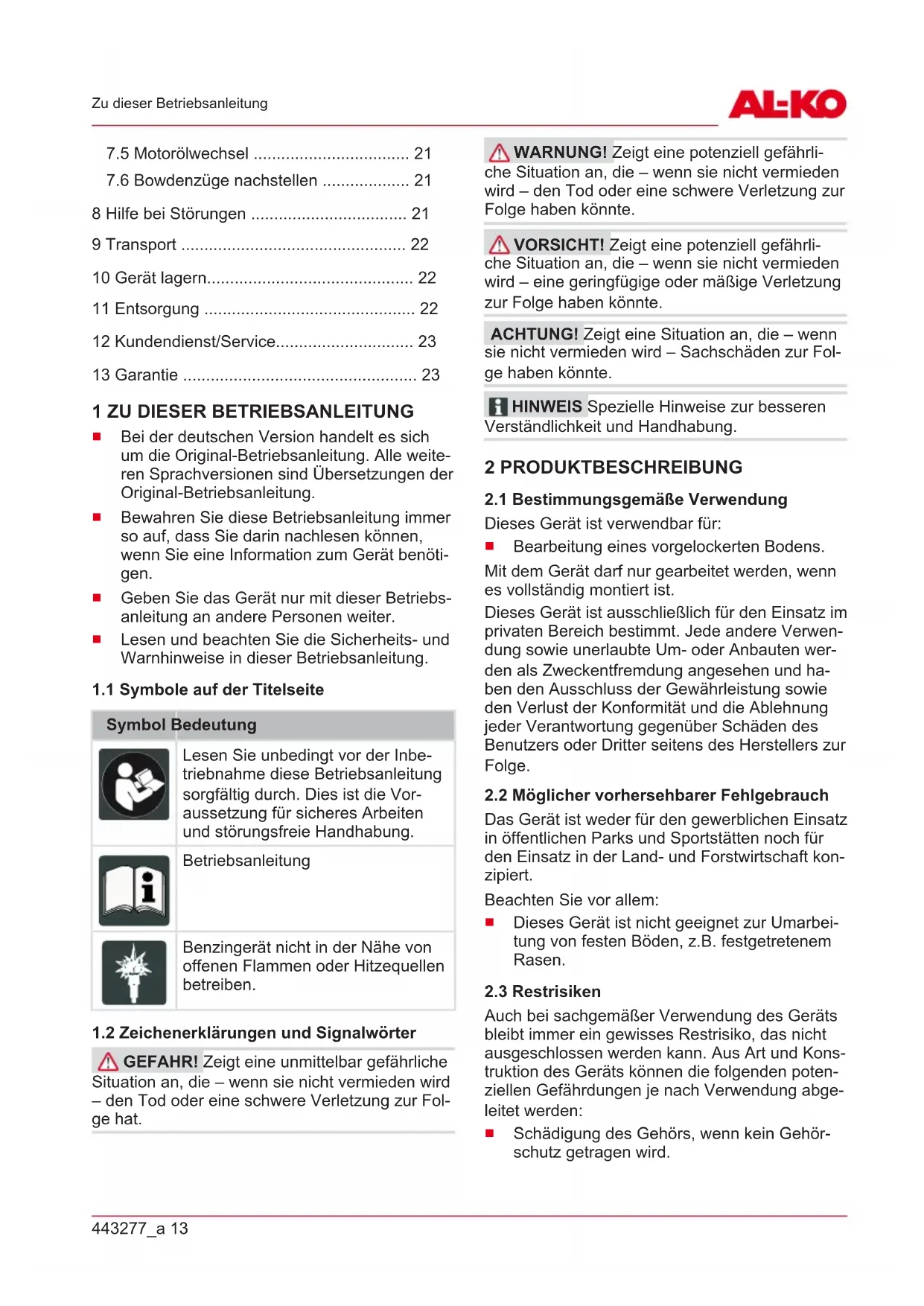

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Symbole auf der Titelseite

Symbol Bedeutung

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Betriebsanleitung

Benzingerät nicht in der Nähe von offenen Flammen oder Hitzequellen betreiben.

1.2 Zeichenerklärungen und Signalwörter

⚠️ GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

⚠️ WARNING! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

⚠ VORSICHT! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist verwendbar für:

- Bearbeitung eines vorgelockerten Bodens.

Mit dem Gerät darf nur gearbeitet werden, wenn es vollständig montiert ist.

Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft konzipiert.

Beachten Sie vor allem:

■ Dieses Gerät ist nicht geeignet zur Umarbeitung von festen Böden, z.B. festgetretenem Rasen.

2.3 Restrisiken

Auch bei sachgemäßer Verwendung des Geräts bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus Art und Konstruktion des Geräts können die folgenden potenziellen Gefährdungen je nach Verwendung abgeleitet werden:

■ Schädigung des Gehörs, wenn kein Gehörschutz getragen wird.

Körperliche Schäden durch Hand-Arm-Vibrationen, wenn das Gerät über längere Zeit benutzt oder nicht, wie vorgeschrieben, gewartet wird.
■ Wegschleudern von Erde und kleinen Steinen.
■ Schnittverletzungen beim Hineingreifen in die sich drehenden Hackmesser.

2.4 Sicherheits- und Schutzeinrichtungen

⚠️ WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verletzungen führen.

■ Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.
■ Setzen Sie Sicherheits- und Schutzeinrichtungen nie außer Kraft.

2.4.1 Schutzschild

Das Schutzschild schützt den Bediener vor den rotierenden Hackmessern und weggeschleuderten Objekten.

2.5.1 Sicherheitskennzeichen

Symbol Bedeutung

Vor der Inbetriebnahme die Betriebsanleitung lesen!

Rotierendes Werkzeug! Hände und Füße fernhalten.

2.5.2 Bedienzeichen

Symbol Bedeutung

Motordrehzahl bzw. Arbeitsgeschwindigkeit einstellen:

Richtung H (high) = Arbeitsgeschwindigkeit erhöhen.

Richtung L (low) = Arbeitsgeschwindigkeit verringern.

Choke-Hebel in Pfeilrichtung schieben.

Hebel des Benzinhahns in Pfeilrichtung schieben.

Symbol Bedeutung

Nur MH770, MH1150:

- 1 = Rückwärtsgang

0 = Leerlauf

2 = 2. Gang (schnelle Geschwindigkeit)

1 = 1. Gang (mäßige Geschwindigkeit)

2.6 Lieferumfang

Zum Lieferumfang gehören die hier aufgelisteten Positionen. Prüfen Sie, ob alle Positionen enthalten sind:

Nr. Bauteil

1 Motor mit Getriebe
2 Hackmessersatz mit
	Hackmesserwelle
	Hackmesser
3 Seitenschutzscheiben (MH770/MH1150)
4 Transportrad (MH540/MH770)
5 Laufräder mit Radnaben (MH1150)
6 Bremssporn
7 Schutzschilde
8 Führungsholm
9 Montagezubehör

2.7 Produktübersicht (01, 09, 18)

Die Produktübersicht (01, 09, 18) gibt einen Überblick über das Gerät.

Nr. Bauteil

1 Kupplungshebel

2 Führungsholm

3 Gangwahlhebel

4 Motor

5 Transportrad

6 Hackmesser

7 Schutzscheiben

8 Schutzschild

Nr. Bauteil

9 Bremssporn

10 Gashebel

11 Hebel für Rückwärtsgang

12 Motorschalter

3 SICHERHEITSHINWEISE

⚠️ GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen! Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

Beachten Sie alle Sicherheitshinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.
■ Bewahren Sie alle mitgelieferten Dokumente für die zukünftige Verwendung auf.

Lebensgefahr durch Vergiftung Die Abgase der Motorhacke enthalten Kohlenmonoxid, das einen Menschen in wenigen Minuten töten kann. Beachten Sie vor bzw. während der Benutzung Folgendes:

• Betreiben Sie die Motorhacke nie in geschlossenen Räumen, sondern nur im Freien.
  Atmen Sie die Motorabgase nicht ein.
  Schalten Sie die Motorhacke ab, wenn Sie sich bei der Benutzung dieses Geräts übel, schwindelig oder schwach fühlen.

■ Motorhacke nur in technisch einwandfreiem Zustand benutzen.

■ Sicherheits- und Schutzeinrichtungen nicht außer Kraft setzen.

Gehörschutz tragen.

Die Anweisungen dieser Betriebsanleitung und die Betriebsanleitung für den Motor sorgfältig durchlesen und beachten. Lernen Sie, die Motorhacke schnell abzustellen.

■ Keine Startersprays oder ähnliches verwenden.

3.1 Bediener

Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.

■ Eine unerfahrene Bedienperson muss in die Bedienung des Geräts eingewiesen und geschult werden.
Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.

3.2 Gerätesicherheit

Das Gerät nur unter folgenden Bedingungen benutzen:

Das Gerät ist nicht verschmutzt.
Das Gerät weist keine Beschädigungen auf.
Alle Bedienelemente funktionieren.

Das Gerät nicht überlasten. Es ist für leichte Arbeiten im privaten Bereich bestimmt. Überlastungen führen zur Beschädigung des Gerätes.

Das Gerät nie mit abgenutzten oder defekten Teilen betreiben. Defekte Teile immer gegen Original-Ersatzteile des Herstellers austauschen. Wird das Gerät mit abgenutzten oder defekten Teilen betrieben, können gegenüber dem Hersteller keine Garantieansprüche geltend gemacht werden.

■ Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere Servicestellen durchführen.

3.3 Sicherheit von Personen, Tieren und Sachwerten

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nichtbestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schädigen.
■ Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbereich keine Personen und Tiere aufhalten.
■ Halten Sie einen Sicherheitsabstand zu Personen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.
■ Halten Sie den Abgasstrahl des Motors nie gegen Personen und Tiere sowie gegen entzündliche Produkte und Gegenstände.
Fassen Sie nie in die Ansaug- und Lüftungsgitter, wenn der Motor läuft. Durch rotierende Geräteteile können Verletzungen entstehen.
■ Schalten Sie das Gerät immer aus, wenn Sie es nicht benötigen, z. B. beim Wechsel des Arbeitsbereiches, bei Wartungs- und Pflege-

arbeiten, beim Einfüllen des Benzin-Öl-Gemisches.

■ Schalten Sie das Gerät bei einem Unfall sofort aus, um weitere Verletzungen und Sachschäden zu vermeiden.
- Betreiben Sie das Gerät nie mit abgenutzten oder defekten Teilen. Abgenutzte oder defekte Geräteteile können schwere Verletzungen verursachen.
■ Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

3.4 Arbeitsplatzsicherheit

• Nur bei Tageslicht oder sehr hellem künstlichen Licht arbeiten.
  Das Gerät nur auf festem und ebenem Untergrund und nicht in steilen Schräglagen betreiben.
  Das Gerät nicht auf grobsteinigem Gelände einsetzen.
  ■ Stets quer zum Hang arbeiten.
  Nicht hangauf- und hangabwärts, sowie an Hängen mit mehr als 10° Neigung arbeiten.
  ■ Auf Standsicherheit achten.
  ■ Fremdkörper im Arbeitsbereich entfernen.
  Hände und Füße nicht in die Nähe rotierender Teile bringen.
• Gerät nie mit laufenden Motor heben oder tragen.
• Beim Starten des Motors darf niemand vor dem Gerät bzw. Arbeitswerkzeugen (Hackmesser) stehen – der Antrieb der Hackmesser muss ausgeschaltet sein.
  Den An- und Abbau des Transportrades, bzw. das Verstellen des Bremsspornes nur bei abgeschaltetem Motor und stehenden Hackmessern.
• Beim Fahren mit angebauten Transportrad den Motor abstellen und Stillstand der Hackmesser abwarten.
  Das Benutzen des Gerätes ist nur bei Einhaltung des durch den Führungsholm gegebenen Sicherheitsabstandes erlaubt.
  ■ Auspuff und Motor sauberhalten.
  ■ Beschädigten Tank oder Tankverschluss austauschen.

3.5 Umgang mit Benzin und Öl

■ Explosions- und Brandgefahr: Durch austretendes Benzin-Luft-Gemisch entsteht eine explosionsfähige Atmosphäre.

Verpuffung, Explosion und Brand können bei unsachgemäßem Umgang mit Kraftstoff zu schweren Verletzungen und sogar zum Tode führen. Beachten Sie Folgendes:

Rauchen Sie nicht, wenn Sie mit Benzin umgehen.
- Handhaben Sie Benzin nur im Freien und niemals in geschlossenen Räumen.
Beachten Sie unbedingt die im Folgenden aufgeführten Verhaltensregeln.

■ Transportieren und lagern Sie Benzin und Öl ausschließlich in dafür zugelassenen Behältern. Stellen Sie sicher, dass Kinder keinen Zugang zu gelagertem Benzin und Öl haben.
■ Stellen Sie zur Vermeidung einer Kontaminierung des Erdbodens (Umweltschutz) sicher, dass beim Betanken kein Benzin und kein Öl in das Erdreich eindringen. Benutzen Sie zum Betanken einen Trichter.
Betanken Sie das Gerät niemals in geschlossenen Räumen. Auf dem Fußboden kann es zu einer Ansammlung von Benzindämpfen und dadurch zu einer Verpuffung oder gar Explosion kommen.
Wischen Sie verschüttetes Benzin unverzüglich vom Gerät und vom Erdboden ab. Lassen Sie Textilien, mit denen Sie Benzin aufgewischt haben, an einem gut belüfteten Ort trocknen, bevor Sie diese Textilien entsorgen. Anderenfalls kann es zu einer plötzlichen Selbstentzündung kommen.
■ Wenn Sie Benzin verschüttet haben, entstehen Benzindämpfe. Starten Sie das Gerät deshalb nicht am selben Ort, sondern mindestens 3 m davon entfernt.
■ Vermeiden Sie Hautkontakt mit Mineralölprodukten. Atmen Sie die Benzindämpfe nicht ein. Tragen Sie zum Betanken immer Schutzhandschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.
Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Benzin kommt. Wenn Benzin auf Ihre Kleidung gelangt ist, wechseln Sie die Kleidung sofort.
■ Betanken Sie das Gerät niemals bei laufendem oder mit heißem Motor.

3.6 Persönliche Schutzausrüstung

Um Verletzungen an Kopf und Gliedmaßen sowie Gehörschäden zu vermeiden, wird empfohlen, vorschriftsmäßige Kleidung und Schutzausrüstung zu tragen.

Die Kleidung sollte zweckmäßig (enganliegend) sein und darf nicht behindern. Bei langen Haaren unbedingt Haarnetz tragen. Niemals lose Kleidungsstücke oder Accessoires tragen, die in das Gerät gezogen werden könnten, z. B. Schals, weite Hemden, lange Halsketten.
■ Die persönliche Schutzausrüstung besteht aus:
Gehörschutz und Schutzbrille
■ langer Hose und festen Schuhen
Schutzhandschuhen

4 MONTAGE

⚠️ WARNUNG! Gefahren durch unvollständige Montage! Der Betrieb eines unvollständig montierten Geräts kann zu schweren Verletzungen führen.

■ Betreiben Sie das Gerät nur, wenn es vollständig montiert ist!
■ Prüfen Sie vor dem Einschalten alle Sicherheits- und Schutzeinrichtungen, ob sie vorhanden und funktionsfähig sind!

4.1 MH540

4.1.1 Hackmesser montieren (02)

1. Die mitgelieferten Hackmessersätze (02/1) auf die vormontierten Hackmessersätze (02/2) stecken.
2. Hackmessersatz ausrichten, sodass die Bohrungen übereinander liegen.
3. Klappsplint (02/3) durch die Bohrung stecken und festklappen.

4.1.2 Bremssporn montieren (03)

1. Befestigungshülse des Bremssporns (03/1) in den Grundträger (03/2) schieben (03/a).
2. Sechskantschraube (03/3) durch das Loch stecken und Mutter aufschrauben.

4.1.3 Transportrad montieren (04)

1. Radhalterung mit Transportrad (04/1) durch die Bohrung im vorderen Grundträger (04/2) schieben.
2. Feder (04/3) aufstecken.
3. Scheibe (04/4) und Mutter (04/5) aufstecken und festdrehen.

4.1.4 Führungsholm mit Griff montieren (05 - 06)

1. Beide Unterholme (05/1) am Grundträger (05/2) positionieren, sodass die Bohrungen übereinander liegen.
2. Schrauben (05/3) durchstecken.
3. Muttern aufstecken und festdrehen.
4. Oberholm (06/1) an den Unterholm positionieren (06/a), sodass die Bohrungen übereinander liegen.
5. Schrauben (06/2) durchstecken.
6. Unterlegscheiben und Muttern aufstecken und festdrehen.

4.1.5 Kupplungshebel montieren (07)

1. Kupplungshebel (07/1) mit Gewindestiften durch die Bohrungen am Führungsholm (07/2) stecken.
2. Muttern (07/3) aufstecken und festdrehen.

4.1.6 Schutzschild montieren (08)

Die Schutzschilde werden rechts und links des Motors auf die gleiche Weise montiert.

1. Schutzschild (08/1) am Halteblech (08/2) positionieren (08/a), sodass die Bohrungen übereinander liegen.
2. Schrauben (08/3) von oben in die Bohrungen stecken.
3. Muttern aufstecken und festdrehen.

4.2 MH770

4.2.1 Hackmesser vormontieren (10)

An jeder Halteplatte der Welle werden vier Hackmesser montiert.

1. Zwei Hackmesser (10/1) an jeder Seite der Halteplatte (10/2) anlegen. Dabei jedes Hackmesser um 90° zum Nächsten versetzen.
2. Vier Schrauben (10/3) durch die Bohrungen in Hackmesser und Halteplatte stecken.
3. Muttern (10/4) aufschrauben.

4.2.2 Hackmesser montieren (11)

1. Auf beide Seiten einen Hackmessersatz (11/1) auf die Achsaufnahme stecken.
2. Weitere Hackmessersätze aufstecken.
3. Alle Hackmessersätze mit Klappsplinten miteinander verbinden.
4. Auf beide Seiten eine Schutzscheibe (11/2) aufstecken und mit je einem Klappsplint sichern.

4.2.3 Bremssporn montieren (12)

1. Befestigungshülse des Bremssporns (12/1) in den Grundträger (12/2) stecken (12/a).

2. Steckbolzen (12/3) durch das Loch schieben und mit Federsplint sichern.

4.2.4 Transportrad montieren (13)

1. Radhalterung mit Transportrad (13/1) auf den vorderen Grundträger schieben (13/a), sodass die Bohrungen übereinander liegen.

2. Radhalterung durch die Bohrung (13/2) stecken.

3. Feder (13/3) auf die Radhalterung schieben.

4. Scheibe (13/4) und Mutter (13/5) aufstecken und festdrehen.

4.2.5 Führungsholm mit Griff montieren (14)

1. Führungsholm (14/1) am Grundträger (14/2) positionieren (14/a).

2. Schraube (14/3) durch das Rastergelenk stecken.

3. Klemmhebel (14/4) aufstecken und festdrehen.

4.2.6 Ganghebel montieren (15)

1. Griff (15/1) auf den Ganghebel (15/2) schrauben.

4.2.7 Kupplungshebel montieren (16)

1. Kupplungshebel (16/1) mit Gewindestiften durch die Bohrungen am Führungsholm (16/2) stecken.

2. Muttern (16/3) aufstecken und festdrehen.

4.2.8 Schutzschilde montieren (17)

Die Schutzschilde werden rechts und links des Motors auf die gleiche Weise montiert.

1. Schutzschild (17/1) am Halteblech (17/2) positionieren (17/a), sodass die Bohrungen übereinander liegen.

2. Querstrebe (17/3) von unten an den Schutzschilden positionieren.

3. Schrauben von oben durch die Bohrungen stecken.

4. Muttern aufstecken und festdrehen.

4.3 MH1150

4.3.1 Hackmesser vormontieren (19)

An jeder Halteplatte der Welle werden vier Hackmesser montiert.

1. Zwei Hackmesser (19/1) an jeder Seite der Halteplatte (19/2) anlegen. Dabei jedes

Hackmesser um 90° zum Nächsten versetzen.

1. Vier Schrauben (19/3) durch die Bohrungen in Hackmesser und Halteplatte stecken.

2. Muttern (19/4) aufschrauben.

4.3.2 Hackmesser montieren (20)

1. Auf beide Seiten einen Hackmessersatz (20/1) auf die Achsaufnahme stecken.

2. Weitere Hackmessersätze aufstecken.

3. Alle Hackmessersätze mit Klappsplinten miteinander verbinden.

4. Auf beide Seiten eine Schutzscheibe (20/2) aufstecken und mit je einem Klappsplint sichern.

4.3.3 Bremssporn montieren (21)

1. Befestigungshülse des Bremssporns (21/1) in den Grundträger (21/2) stecken (21/a).

2. Steckbolzen (21/3) durch das Loch schieben und mit Federsplint sichern.

4.3.4 Laufräder montieren (22, 23)

Laufräder vormontieren (22)

Das Ventil muss sich an der Außenseite des Laufrads befinden.

1. Radnabe (22/1) an der Innenseite des Laufrads (22/2) ausrichten, sodass die Bohrungen übereinander liegen.

2. Vier Sechskantschrauben (22/3) von der Außenseite durch die Löcher stecken.

3. Unterlegscheiben und Muttern (22/4) anbringen und festziehen.

Laufräder anbringen (23)

1. Laufrad (23/1) auf die Achse (23/2) aufstecken (23/a).

2. Laufrad ausrichten, bis die Bohrungen an Radnabe und Achse übereinander liegen.

3. Klappsplint (23/3) durch die Bohrung stecken und festklappen.

4. Zweites Laufrad in gleicher Weise montieren.

4.3.5 Führungsholm mit Griff montieren (24)

1. Führungsholm (24/1) am Grundträger (24/2) positionieren (24/a).

2. Schraube (24/3) durch das Rastergelenk stecken.

3. Klemmhebel (24/4) aufstecken und festdrehen.

4.3.6 Ganghebel montieren (25)

1. Griff (25/1) auf den Ganghebel (25/2) schrauben.

4.3.7 Kupplungshebel montieren (26)

1. Kupplungshebel (26/1) mit Gewindestiften durch die Bohrungen am Führungsholm (26/2) stecken.
2. Muttern (26/3) aufstecken und festdrehen.

4.3.8 Schutzschild montieren (27, 28)

1. Vorderen Querträger (27/1) mittig am Grundträger (27/2) anlegen, sodass die Löcher übereinander liegen.
2. Sechskantschraube durchstecken und Mutter festdrehen.
3. Hintere Querträger (27/3) rechts und links vom Grundträger anlegen.
4. Sechskantschraube durchstecken und Mutter festdrehen.
5. Schutzschilde (28/1) auf die Querträger (28/2) legen.
6. Schrauben mit Unterlegscheiben von oben durch Schutzschild und Querträger stecken.
7. Muttern von unten aufstecken und festdrehen.

5 INBETRIEBNAHME

5.1 Führungsholm einstellen MH770, MH1150 (29)

Führungsholm in der Höhe verstellen

Die normale Höheneinstellung entspricht der Hüfthöhe.

1. Klemmhebel (29/1) am unteren Ende des Führungsholms lockern.
2. Führungsholme neigen bis die passende Höhe erreicht ist (29/a).
3. Klemmhebel festdrehen.

Führungsholm seitlich verstellen

Die Seitenverstellung des Führungsholms macht es möglich, dass die bereits bearbeitete Fläche nicht betreten werden muss. Der Führungsholm ist nach links und rechts jeweils um 35° verstellbar.

1. Drehgriff (29/2) leicht aufdrehen, bis sich der Führungsholm seitlich bewegen lässt.
2. Führungsholm nach links oder rechts in die gewünschte Position drehen (29/b).
3. Drehgriff festdrehen.

6 BEDIENUNG

⚠️ WARNING! Verletzungsgefahr durch sich ablösende Geräteteile. Sich während des Betriebs ablösende Geräteteile können zu schweren Verletzungen führen.

Überprüfen Sie vor dem Einschalten des Geräts, ob alle Geräteteile fest angeschraubt sind.
■ Befestigen Sie Schneidwerkzeuge so, dass sie sich während des Betriebes nicht ablösen können.

6.1 Motorhacke zum Arbeitsort rollen (30, 31)

MH540 (30)

Zum Rollen der Motorhacke das Transportrad in Transportstellung (30/A) bringen.

1. Radhalterung nach rechts ziehen (30/a).
2. Rad nach unten schwenken (30/b) und sicher einrasten.

Vor der Bodenbearbeitung das Transportrad in Arbeitsstellung (30/B) bringen.

1. Radhalterung nach rechts ziehen (30/a).
2. Rad nach unten schwenken (30/b) und sicher einrasten.

MH770 (31)

Transportrad vor der Bodenbearbeitung in Arbeitsstellung bringen:

1. Radhalterung (31/1) nach rechts ziehen (31/a).
2. Transportrad nach oben schwenken (31/b).
3. Radhalterung (31/1) durch die Bohrung zurückschieben.

Das Schwenken in die Transportstellung erfolgt auf gleiche Weise.

MH1150

Für den Transport die Laufräder montieren:

1. siehe Kapitel 4.3.4 "Laufräder montieren (22, 23)", Seite 18.

Für die Bodenbearbeitung die Laufräder demon- tieren und die Hackmessersätze montieren:

1. siehe Kapitel 4.3.2 "Hackmesser montieren (20)", Seite 18.

6.2 Kraftstoff einfüllen

i HINWEIS Beachten Sie für detaillierte Informationen die separate Bedienungsanleitung für den Motor.

6.3 Motor starten und ausschalten

6.3.1 Motor starten (32 - 34)

1. Benzinhahn (32/1) in Pfeilrichtung schieben, um Benzinzufuhr zu öffnen.
2. Nur bei kaltem Motor: Choke-Hebel (32/2) in Pfeilrichtung schieben.
3. Motorschalter „ON“ (33/1) drücken.
4. Gashebel (33/3) nach links drehen, sodass der Pfeil auf H (high) zeigt.

5. Starterseil (34/1) zügig herausziehen (34/a) und danach langsam wieder aufrollen lassen. Der Motor beginnt zu laufen.

6. Wenn der Motor rund läuft: Choke-Hebel entgegen der Pfeilrichtung zum Anschlag zurückschieben.

7. Wenn der Motor nicht läuft: Arbeitsschritte prüfen und Starterseil erneut ziehen.
8. Wenn der Motor stottert: Choke-Hebel leicht in Pfeilrichtung schieben.

6.3.2 Motor ausschalten (32, 33)

1. Gashebel (33/3) nach rechts drehen, sodass der Pfeil auf L (low) zeigt.
2. Motorschalter „OFF“ (33/2) drücken.
3. Benzinhahn (32/1) entgegen der Pfeilrichtung schieben, um Benzinzufuhr zu schließen.

6.4 Hackmesser

6.4.1 Hackmesser einschalten (35)

1. Sicherheitstaste (35/1) drücken und halten.
2. Kupplungshebel (35/2) fest nach unten an den Führungsholm drücken.
   Nach der Hälfte des Hebelweges beginnen sich die Hackmesser zu drehen und die Motorhacke setzt sich in Bewegung. Nachdem der Kupp-lungshebel vollständig nach unten gedrückt wurde, sind die Hackmesser vollständig zugeschaltet.

6.4.2 Hackmesser ausschalten (35)

⚠️ WARNUNG! Gefahr durch rotierende Geräteteile! Das Hineingreifen in rotierende Geräteteile führt zu schweren Verletzungen!

• Niemals in rotierende Geräteteile greifen!
  ■ Die Hackmesser dürfen sich bei losgelassen Kupplungshebel nicht drehen.

• Kupplungshebel (35/2) loslassen.

Die Motorhacke stoppt.

6.5 Rückwärtsgang zu- und abschalten MH540 (36)

1. siehe Kapitel 6.4.1 "Hackmesser einschalten (35)", Seite 20.
2. Hebel für Rückwärtsgang (36/1) bis zum Anschlag hochziehen.

Rückwärtsgang ausschalten:

1. Hebel für Rückwärtsgang (36/1) loslassen.

6.6 Gangschaltung bedienen MH770, MH1150 (37)

Die Motorhacke verfügt über 2 Vorwärtsgänge und 1 Rückwärtsgang.

Der erste Vorwärtsgang ist für harte Böden bestimmt, die Hackmesser drehen sich langsam. Der zweite Vorwärtsgang ist für weniger harte Böden bestimmt, die Hackmesser drehen sich schneller.

1. Kupplungshebel loslassen (siehe Kapitel 6.4.2 "Hackmesser ausschalten (35)", Seite 20).
2. Ganghebel (37/1) so verschieben (37/a), dass er mit dem gewünschten Gang auf der Ganganzeige übereinstimmt (1 = 1. Gang, 2 = 2. Gang, R = Rückwärtsgang).
3. Sicherheitstaste drücken und Kupplungshebel fest nach unten an den Führungsholm drücken (siehe Kapitel 6.4.1 "Hackmesser einschalten (35)", Seite 20).

6.7 Bremssporn benutzen

1. Den Führungsholm der Motorhacke und damit auch den Bremssporn nach unten drücken, um die Geschwindigkeit der Motorhacke zu verlangsamen und die Hacktiefe zu beeinflussen.
2. Den Führungsholm der Motorhacke und damit auch den Bremssporn anheben, um die Geschwindigkeit der Motorhacke zu erhöhen.

7 WARTUNG UND PFLEGE

⚠️ GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen. Lebensgefahr und Gefahr schwerster Verletzungen bei eingeschaltetem Motor.

Alle Eingriffe bei ausgeschaltetem Motor durchführen.

⚠️ GEFAHR! Lebensgefahr durch unsachgemäße Wartung. Wartungsarbeiten durch unqualifizierte Personen sowie nicht zugelassene Ersatzteile können im Betrieb zu schweren Verletzungen und sogar zum Tode führen.

■ Entfernen Sie keine Sicherheitseinrichtungen und setzen Sie diese nicht außer Funktion.
■ Verwenden Sie nur zugelassene Original-Ersatzteile.
Sorgen Sie durch regelmäßige und sachgerechte Wartung dafür, dass sich das Gerät in einem funktionsfähigen und sauberen Zustand befindet.

⚠ VORSICHT! Verletzungsgefahr. Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!

7.1 Hackmesser reinigen

Vor und nach Gebrauch der Motorhacke langfaserige Pflanzenteile und grobe Erdstücke aus den Hackmessern entfernen.

7.2 Getriebeölwechsel

Grundsätzlich sollte alle 100 Arbeitsstunden auch das Getriebeöl gewechselt werden (Öl-Viskosität SAE 80).

Ölwechsel

Erforderliche Ölmenge: ca. 0,5 l.

1. Gelbe Ölverschlusschraube an der Vorderseite des Getriebes lösen.
2. Altöl absaugen.
3. Neues Öl einfüllen.
4. Einfüllöffnung mit Verschlussschraube verschließen.
5. Altöl entsprechend den gesetzlichen Bestimmungen entsorgen.

HINWEIS Das Öl muss an der Einfüllöffnung sichtbar sein.

7.3 Zündkerze warten

HINWEIS Beachten Sie für detaillierte Informationen die separate Bedienungsanleitung für den Motor.

7.4 Luftfilter

i HINWEIS Beachten Sie für detaillierte Informationen die separate Bedienungsanleitung für den Motor.

7.5 Motorölwechsel

i HINWEIS Beachten Sie für detaillierte Informationen die separate Bedienungsanleitung für den Motor.

7.6 Bowdenzüge nachstellen

Die Feineinstellung erfolgt durch die Stellschraube am Führungsholm und an der Motorkonsole.

1. Kontermutter an der Stellschraube lösen.
2. Stellschraube drehen, um den Weg des Bowdenzugs zu verlängern oder zu verkürzen.
3. Kontermutter wieder festziehen.

HINWEIS Die Hackmesser dürfen sich erst nach der Hälfte des Hebelweges beginnen zu drehen.

Gaszug

i HINWEIS Beachten Sie für detaillierte Informationen die separate Bedienungsanleitung für den Motor.

8 HILFE BEI STÖRUNGEN

i HINWEIS Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst.

Störung Ursache Beseitigung
Motorleistung lässt nach.	Luftfilter verstopft Luftfilter kontrollieren und reinigen
	Verbrennungsprobleme Servicestelle aufsuchen
	Hackmesser verschmutzt Hackmesser reinigen
Motor springt nicht an.	Fehlender Kraftstoff Kraftstoff auffüllen
	Schlechter, verschmutzter Kraftstoff, alter Kraftstoff im Tank	Tank entleeren und frischen Kraftstoff einfüllen

Störung Ursache Beseitigung
	Falscher Anlassvorgang Anlassvorgang korrekt ausführen
	Gashebel in falscher Position Gashebel auf Position “START“ stellen
	Defekt an der Zündkerze Siehe Anleitung des Motors.
	Luftfilter Siehe Anleitung des Motors.
Hackmesser drehen nicht Keilriemen defekt Servicestelle aufsuchen
	Getriebeschaden Servicestelle aufsuchen
	Hackmesser lose Hackmesser festziehen
	Bowdenzug gedehnt oder lose Bowdenzug einstellen

9 TRANSPORT

■ Motorhacke nur mit leerem Kraftstofftank transportieren.
Motorhacke immer waagerecht transportieren, sonst kommt es zu:

Auslaufendem Kraftstoff und Öl
Rauchentwicklung
schwerem Start
verrußter Zündkerze

10 GERÄT LAGERN

Nach jedem Gebrauch das Gerät gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbringen. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.

Wenn Sie das Gerät länger als 2 – 3 Monate nicht benutzen möchten, sind die folgenden Arbeiten notwendig, um Beschädigungen zu vermeiden:

1. Kraftstofftank leeren:

Motor solange laufen lassen, bis er von alleine ausgeht. Dann ist im Kraftstoff-tank und im Vergaser kein Benzin-Öl-Gemisch mehr und es können sich keine Ablagerungen bilden.

1. Gerät reinigen:

Gesamtes Gerät und die Zubehörteile mit einem Putzlappen abwischen. Benutzen

Sie kein Benzin oder andere Lösungsmittel!

Schmutz aus allen Geräteöffnungen entfernen (u. a. Kühlöffnungen für den Motor).

1. Zylinder ölen:

■ Gerät vollständig abkühlen lassen.
Zündkerzenstecker abziehen und Zünd- kerze herausschrauben.
■ Ein wenig Öl in die Zündkerzenöffnung tropfen.
Langsam am Startergriff ziehen, damit sich der Kolben bewegt und das Öl im Zylinder verteilt wird.

1. Gerät auf dem Transportrad abstellen und nicht gekippt lagern.

2. Gerät an einem möglichst trockenen Ort aufbewahren.

11 ENTSORGUNG

■ Benzin und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

■ Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
■ Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle. Diese finden Sie im Internet unter folgender Adresse:

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxx (x) gekennzeichnet sind
■ Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

Vereist olievolume: ca. 0,5 l.

1. Tøm drivstofftanken:
