Produkttype	Bensinjordfres (motorisert jordfres)
Merke	AL-KO
Modell	MH 770
Drivstoff	Bensin (bensin/olje-blanding)
Motor	Bensinmotor, startsnor
Antall gir	2 gir forover + 1 revers
Arbeidsbredde	Ikke spesifisert (anslått: ca. 70 cm)
Arbeidsdybde	Justerbar med bremsestøtte
Vekt	Ikke spesifisert (anslått: ca. 50 kg)
Mål (L×B×H)	Ikke spesifisert
Bladtype	Roterende blader montert på aksel
Transmisjon	Mekanisk, med SAE 80 olje
Sikkerhet	Beskyttelsesskjermer, bremsestøtte, motor nødstopp, clutchspak med sikkerhetsknapp
Rutinemessig vedlikehold	Rengjøring av blader, oljeskift motor og transmisjon, luftfilter, tennplugg
Reservedeler	Originale AL-KO deler anbefales
Kundeservice	AL-KO vedlikeholdsnettverk
Garanti	Produsentgaranti i henhold til gjeldende lovgivning
Bruk	Privat bruk, for jord som er løsnet på forhånd
Tankkapasitet	Ikke spesifisert
Støynivå	Bruk av hørselsvern obligatorisk

Ofte stilte spørsmål - MH 770 AL-KO

Hvordan starter jeg motoren på AL-KO MH 770 jordfres?

For å starte, åpne bensinkranen, sett choker hvis motoren er kald, sett bryteren på ON, drei gasspaken til H (high), trekk deretter raskt i startsnoren. Når motoren går, lukk chokeren.

Hvordan skifter jeg gir på MH 770?

Slipp først clutchspaken for å stoppe bladene. Flytt deretter girspaken til ønsket posisjon: 1 (1. gir, hard jord), 2 (2. gir, løs jord) eller R (revers). Koble inn clutchen igjen for å fortsette arbeidet.

Hvilken olje skal jeg bruke til transmisjon og motor?

Til transmisjonen, bruk SAE 80 olje, skift hver 100 time. For motoren, se motorens bruksanvisning. Transmisjonskapasiteten er ca. 0,5 liter.

Hvordan vedlikeholder jeg bladene på jordfresen?

Rengjør bladene etter hver bruk for å fjerne planterester og jord. Kontroller at bladene og splintene er strammet. Bytt ut slitte blader med originale deler.

Hva gjør jeg hvis bladet ikke går rundt?

Kontroller at clutchspaken er trykket inn riktig. Hvis problemet vedvarer, sjekk kilerem, transmisjon og justering av bowdenkabel. Kontakt et vedlikeholdssenter om nødvendig.

Hvordan transporterer jeg AL-KO MH 770 jordfres?

Tøm drivstofftanken før transport. Bruk transporthjulet i transportstilling (hevet). Transporter alltid maskinen horisontalt for å unngå olje- og drivstofflekkasje.

Hva er maksimal arbeidsdybde?

Arbeidsdybden justeres ved å vippe bremsestøtten. Senk styret for å øke dybden, løft det for å redusere. Arbeid på jord som er løsnet på forhånd.

Hvordan lagrer jeg maskinen om vinteren?

Tøm tanken ved å la motoren gå til den stopper. Rengjør enheten grundig. Olje stemplet gjennom tennplugghullet. Oppbevares på et tørt sted, utilgjengelig for barn.

Hvilket verneutstyr må jeg bruke?

Bruk hørselsvern, vernebriller, lange bukser, stive sko og vernehansker. Fest langt hår og unngå løse klær.

Hvor finner jeg reservedeler til MH 770?

Bruk kun originale AL-KO reservedeler. Kontakt nærmeste AL-KO kundeservice eller din forhandler. Slitedeler er listet på reservedelskartet som følger med maskinen.

BRUKSANVISNING MH 770 AL-KO

1.1 Symboler på forsiden 37
1.2 Symboler og signalord 37

2 Produktbeskrivelse 37

7 Service og vedligeholdelse.... 44

1.2 Symboler og signalord

3.5 Omgang med benzin og olie

■ Eksplosions- og brandfare:

2.1 Tiltenkt bruk.... 129
2.2 Mulig og påregnelig feil bruk ...... 129
2.3 Restrisiko ....129
2.4 Sikkerhets- og beskyttelsesanordninger ....130

2.4.1 Skjold.... 130

2.5 Symboler på maskinen.... 130

2.5.1 Sikkerhetsmerker.... 130
2.5.2 Betjeningsmerker.... 130
2.6 Leveransens omfang.... 130
2.7 Produktoversikt (01, 09, 18) ...... 130

3.1 Operatør...... 131
3.2 Maskinsikkerhet ....131
3.3 Sikkerhet for personer, dyr og eien- dom 131
3.4 Sikkerhet på arbeidsplassen ...... 131
3.5 Omgang med bensin og olje 132
3.6 Personlig verneutstyr 132

4 Montering.... 132

4.1 MH540.... 132

4.1.1 Montere fresekniv (02).... 132
4.1.2 Montere bremsesporen (03)...... 132
4.1.3 Montere transporthjul (04) ..... 133
4.1.4 Montere styrestang med håndtak (05-06) 133
4.1.5 Montere koblingsspak (07) ..... 133
4.1.6 Montere skjold (08).... 133

4.2 MH770.... 133

4.2.1 Formontere fresekniv (10) ...... 133
4.2.2 Montere fresekniv (11).... 133
4.2.3 Montere bremsesporen (12)...... 133
4.2.4 Montere transporthjul (13) ..... 133

4.2.5 Montere styrestang med håndtak (14)....133
4.2.6 Montere girspaken (15)....133
4.2.7 Montere koblingsspak (16)......133
4.2.8 Montere skjold (17) 133

4.3 MH1150 133

4.3.1 Formontere fresekniv (19)......133
4.3.2 Montere fresekniv (20) ......134
4.3.3 Montere bremsesporen (21) .....134
4.3.4 Montere hjulene (22, 23)......134
4.3.5 Montere styrestang med håndtak (24)....134
4.3.6 Montere girspaken (25)......134
4.3.7 Montere koblingsspak (26)......134
4.3.8 Montere skjold (27, 28) .....134

6.1 Rull motorfresen dit den skal brukes (30, 31)....134
6.2 Fylle på drivstoff ....135
6.3 Starte og slå av motoren 135

6.3.1 Starte motoren (32 - 34)......135
6.3.2 Slå av motoren (32, 33) ......135

6.4 Fresekniv 135

6.4.1 Koble inn freseknivene (35) .....135
6.4.2 Slå av freseknivene (35) .....135

6.5 Koble inn og ut revers MH540 (36).....135

6.6 Betjene girkoblingen MH770, MH1150 (37)....135
6.7 Bruk bremsespor 136

7 Vedlikehold og pleie 136

7.1 Rengjør fresekniven 136
7.2 Skifte av girolje ....136
7.3 Vedlikehold av tennplugg .....136
7.4 Luftfilter....136
7.5 Motoroljeskift 136

7.6 Etterjustere vaiertrekk 136
8 Feilsøking 136
9 Transport 137
10 Lagring av maskinen.... 137
11 Avfallshändtering 137
12 Kundeservice/service.... 137
13 Garanti 138

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærheten av åpen ild eller varmekilder.

1.2 Tegnforklaringer og signalord

⚠️ FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås.
⚠ ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
⚠ FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås.

i MERK Spesiell informasjon for bedre forståelighet og håndtering.

2 PRODUKTBESKRIVELSE

2.1 Tiltenkt bruk

Dette apparatet kan brukes til å:

bearbeide underlag som er løsnet på forhånd.

Det må bare arbeides med apparatet når det er fullstendig montert.

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så vel som ikke godkjent om- og påbygging, anses som upassende og har til følge at garantien blir ugyldig, at samsvaret går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.

Ta fremfor alt hensyn til at

■ dette apparatet er ikke egnet til behandling av faste underlag, f.eks. satte gressplener.

2.3 Restrisiko

Også ved forskriftsmessig bruk av maskinen finnes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Hørselsskader när det ikke brukes hørselsvern.
Kroppsskader på grunn av hånd-arm-vibrasjoner när apparatet brukes over lengre tid, eller ikke vedlikeholdes slik det angitt.
■ Utslyngning av jord og små steiner.
- Kuttskader ved inngripen i de roterende freseknivene.

⚠ ADVARSEL! Fare for personskader. De- fekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
- Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

2.4.1 Skjold

Skjoldt beskytter brukeren mot kontakt med de roterende freseknivene og gjenstander som slynges bort.

2.5 Symboler på maskinen

2.5.1 Sikkerhetsmerker

Symbol Betydning

Les bruksanvisningen før driften settes i gang!

Roterende verktøy! Hold hender og føtter unna.

2.5.2 Betjeningsmerker

Symbol Betydning

Still inn motorturtall hhv. arbeids-hastigheten:

Retning H (høy) = øk arbeidshastigheten.

Retning L (lav) = reduser arbeids-hastigheten.

Skyv chokespaken i pilens retning.

Skyv spaken på bensinkranen i pilens retning.

Kun MH770, MH1150:

- 1 = reversgir

0 = tomgang

2= 2. gir (høy hastighet)

1= 1. gir (moderat hastighet)

2.6 Leveransens omfang

Leveransens omfang omfatter posisjonene som her ramses opp. Sjekk om alle posisjonene er omfattet:

Nr. Komponent

1 Motor med girkasse
2 Freseknivsett med
	Freseknivaksel
	Fresekniv
3 Sidebeskyttelsesplate (MH770/MH1150)
4 Transporthjul (MH540/MH770)
5 Løpehjul med hjulnav (MH1150)
6 Bremsespore
7 Skjold
8 Styrestang
9 Monteringstilbehør

2.7 Produktoversikt (01, 09, 18)

Produktoversikten (01, 09, 18) gir en oversikt over maskinen.

Nr. Komponent

1 Koblingsspak

2 Styrestang

3 Girspak

4 Motor

5 Transporthjul

6 Fresekniv

7 Beskyttelsesskive

8 Skjold

9 Bremsespore

10 Gasshendel

11 Spak for kjøring i revers

12 Motorbryter

3 SIKKERHETSHENVISNINGER

Følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før maskinen tas i bruk.
Alle medfølgende dokumenter må oppbevares for fremtidig bruk.
Livsfare pga. forgiftning Avgassene til jordfreseren inneholder kullmonoksid som kan drepe mennesker i løpet av noen få minutter. Ta hensyn til det følgende før og under bruken:

• Driv jordfreseren aldri i lukkede rom, men bare utendørs.
  Pust aldri inn motoreksos.
  Slå jordfreseren av hvis du føler deg svimmel eller uvel ved bruk av apparatet.

■ Bruk jordfreseren kun i teknisk feilfri tilstand.
Ikke sett sikkerhets- og beskyttelsesanordninger ut av funksjon.
Bruk hørselvern.
■ Les og følg anvisningene nøye i denne bruksanvisningen og bruksanvisningen for motoren. Lær deg hvordan du slår av jordfre-seren raskt.
■ Bruk ikke startgass eller liknende.

3.1 Operatør

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen. Følg eventuelle sikkerhetsforskrifter med hensyn til brukerens minimumsalder som måtte gjelde i landet.
En uerfaren operatør må opplæres i bruken av maskinen.
Ikke bruk apparatet hvis du er under påvirkning av alkohol, narkotika eller medisiner.

3.2 Maskinsikkerhet

■ Maskinen må ikke overbelastes. Det er kun ment til privat bruk ved lette arbeider. Overbelastning medfører skader på maskinen.
- Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med originale reservedeler fra produsenten. Hvis apparatet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.
■ Reparasjonsarbeid må kun utføres av serviceverksteder eller autoriserte fagbedrifter.

3.3 Sikkerhet for personer, dyr og eiendom

Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr.
- Hold ikke avgasstrålen til motoren rettet mot personer og dyr samt mot antennelige produkter og gjenstander.
Ta aldri i innsugings- og ventilasjonsgitrene när motoren går. Det kan oppstå skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider ved fylling av bensin-olje-blandingen.
Slå apparatet straks av ved ulykker for å unngå videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte eller defekte deler. Slitte eller defekte apparatdeler kan føre til alvorlige personskader.
■ Oppbevar elektroverktøy utilgjengelig for barn.

3.4 Sikkerhet på arbeidsplassen

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.
- Driv maskinen bare på fast og jevnt underlag, og ikke i skråninger.
Ikke bruk apparatet på steder med store steiner.
Arbeid alltid på tvers av hellingen.
Ikke arbeid i oppover- eller nedoverbakker og i bakker med over 10° helling.
■ Vær oppmerksom på stabilitet.

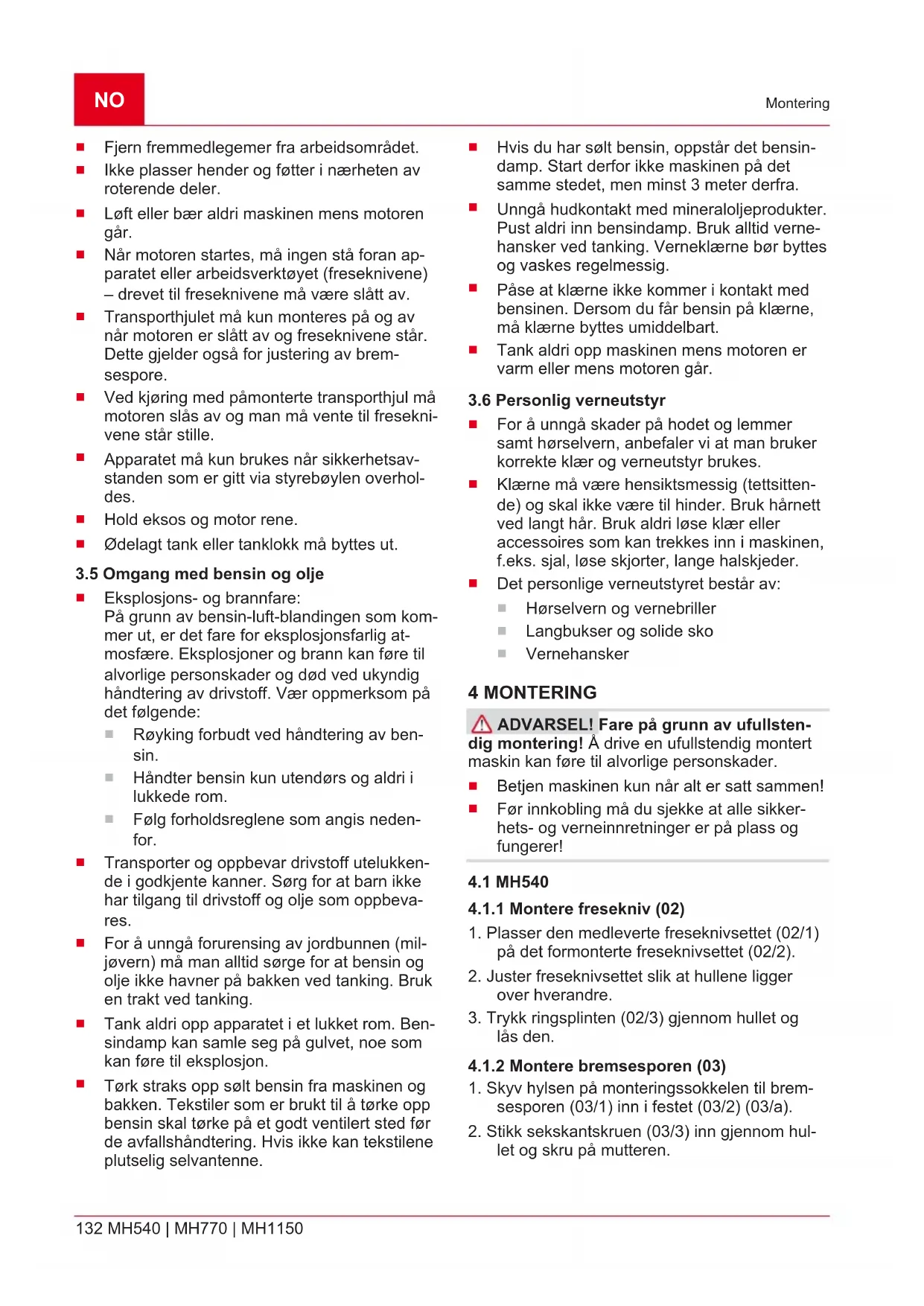

Fjern fremmedlegemer fra arbeidsområdet.
Ikke plasser hender og føtter i nærheten av roterende deler.
Løft eller bær aldri maskinen mens motoren går.
Når motoren startes, må ingen stå foran apparatet eller arbeidsverktøyet (freseknivene) – drevet til freseknivene må være slått av.
■ Transporthjulet må kun monteres på og av når motoren er slått av og freseknivene står. Dette gjelder også for justering av brem-sespore.
Ved kjøring med påmonterte transporthjul må motoren slås av og man må vente til freseknivene står stille.
Apparatet må kun brukes når sikkerhetsavstanden som er gitt via styrebøylen overholdes.
■ Hold eksos og motor rene.
- ∅delagt tank eller tanklokk må byttes ut.

3.5 Omgang med bensin og olje

- Eksplosjons- og brannfare: På grunn av bensin-luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff. Vær oppmerksom på det følgende:

Røyking forbudt ved håndtering av ben- sin.
Håndter bensin kun utendørs og aldri i lukkede rom.
Følg forholdsreglene som angis nedenfor.

- Transporter og oppbevar drivstoff utelukken-de i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbeva-res.

For å unngå forurensing av jordbunnen (miljøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.

Tank aldri opp apparatet i et lukket rom. Ben-sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Hvis du har sølt bensin, oppstår det bensindamp. Start derfor ikke maskinen på det samme stedet, men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.
Påse at klærne ikke kommer i kontakt med bensinen. Dersom du får bensin på klærne, må klærne byttes umiddelbart.
Tank aldri opp maskinen mens motoren er varm eller mens motoren går.

3.6 Personlig verneutstyr

For å unngå skader på hodet og lemmer samt hørselvern, anbefaler vi at man bruker korrekte klær og verneutstyr brukes.
Klærne må være hensiktsmessig (tettsitten-de) og skal ikke være til hinder. Bruk hårnett ved langt hår. Bruk aldri løse klær eller accessoires som kan trekkes inn i maskinen, f.eks. sjal, løse skjorter, lange halskjeder.
Det personlige verneutstyret består av:
Hørselvern og vernebriller
Langbukser og solide sko
Vernehansker

4 MONTERING

⚠ ADVARSEL! Fare på grunn av ufullstendig montering! Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.

■ Betjen maskinen kun när alt er satt sammen!
Før innkobling må du sjekke at alle sikkerhets- og verneinnretninger er på plass og fungerer!

4.1 MH540

4.1.1 Montere fresekniv (02)

1. Plasser den medleverte freseknivsettet (02/1) på det formonterte freseknivsettet (02/2).
2. Juster freseknivsettet slik at hullene ligger over hverandre.
3. Trykk ringsplinten (02/3) gjennom hullet og lås den.

4.1.2 Montere bremsesporen (03)

1. Skyv hylsen på monteringssokkelen til bremsesporen (03/1) inn i festet (03/2) (03/a).
2. Stikk sekskantskruen (03/3) inn gjennom hullet og skru på mutteren.

4.1.3 Montere transporthjul (04)

1. Skyv hjulfestet med transporthjulet (04/1) gjennom hullet i den fremre monteringssokkelen (04/2).
2. Sett inn låsefjæren (04/3).
3. Monter skiven (04/4) og mutteren (04/5) og trekk til.

4.1.4 Montere styrestang med håndtak (05-06)

1. Plasser den nedre stangen (05/1) på monteringssokkelen (05/2) slik at hullene er over hverandre.
2. Sett inn skruene (05/3).
3. Skru på mutrene og trekk til.
4. Plasser den øvre stangen (06/1) på det nedre håndtaket (06/A) slik at hullene ligger over hverandre.
5. Sett inn skruene (06/2).
6. Monter skivene og mutrene, og stram dem.

4.1.5 Montere koblingsspak (07)

1. Sett koblingsspaken (07/1) med gjengebolte- ne gjennom hullene på styrestangen (07/2).
2. Sett på mutteren (07/3) og skru fast.

4.1.6 Montere skjold (08)

Skjoldene monteres montert på høyre og venstre side av motoren på samme måte.

1. Plasser (08/a) skjoldtet (08/1) på festeplaten (08/2) slik at hullene ligger over hverandre.
2. Sett inn skruene (08/3) ovenfra inn i hullene.
3. Skru på mutrene og trekk til.

4.2 MH770

4.2.1 Formontere fresekniv (10)

På hver akselfesteplate er det montert fire fresekniver.

1. Plasser to fresekniver (10/1) på hver side av festeplaten (10/2). Forskyv hver fresekniv 90° i forhold til den neste fresekniven.
2. Sett inn de fire skruene (10/3) gjennom hullene i fresekniven og festeplaten.
3. Skru på mutrene (10/4).

4.2.2 Montere fresekniv (11)

1. Monter et freseknivsett (11/1) på hver side av akselfestet.
2. Monter alle freseknivsettene.

3. Koble alle freseknivsettene til hverandre med splinter.

4. Monter en beskyttelsesskive (11/2) på begge sider, og fest den med en splint.

4.2.3 Montere bremsesporen (12)

1. Skyv hylsen på monteringssokkelen til bremsesporen (12/1) inn i festet (12/2) (12/a).
2. Skyv stikkbolten (12/3) gjennom hullet og lås den med fjærsplint.

4.2.4 Montere transporthjul (13)

1. Skyv hjulfestet med transporthjulet (13/1) på den fremre monteringssokkelen (13/A) slik at hullene ligger over hverandre.
2. Skyv hjulfestet gjennom hullene (13/2).
3. Skyv fjæren (13/3) inn på hjulfestet.
4. Monter skiven (13/4) og mutteren (13/5) og trekk til.

4.2.5 Montere styrestang med håndtak (14)

1. Plasser styrestangen (14/1) på monteringssokkelen (14/2) (14/a).
2. Sett inn skruen (14/3) gjennom festeleddet.
3. Sett på klemspaken (14/4) og skru fast.

4.2.6 Montere girspaken (15)

1. Sett koblingsspaken (16/1) med gjengebolte- ne gjennom hullene på styrestangen (16/2).
2. Sett på mutteren (16/3) og skru fast.

4.2.8 Montere skjold (17)

Skjoldene monteres montert på høyre og venstre side av motoren på samme måte.

1. Plasser (17/a) skjoldet (17/1) på festeplaten (17/2) slik at hullene ligger over hverandre.
2. Plasser tverrstangen (17/3) nedenfra på skjoldene.
3. Sett inn skruene ovenfra inn i hullene.
4. Skru på mutrene og trekk til.

4.3 MH1150

4.3.1 Formontere fresekniv (19)

På hver akselfesteplate er det montert fire fresekniver.

1. Plasser to fresekniver (19/1) på hver side av festeplaten (19/2). Forskyv hver fresekniv 90° i forhold til den neste fresekniven.
2. Sett inn de fire skruene (19/3) gjennom hullene i fresekniven og festeplaten.
3. Skru på mutrene (19/4).

4.3.2 Montere fresekniv (20)

1. Monter et freseknivsett (20/1) på hver side av akselfestet.
2. Monter alle freseknivsettene.
3. Koble alle freseknivsettene til hverandre med splinter.
4. Monter en beskyttelsesskive (20/2) på begge sider, og fest den med en splint.

4.3.3 Montere bremsesporen (21)

1. Skyv festehylsen til bremsesporen (21/1) inn i monteringssokkelen (21/2) (21/a).
2. Skyv stikkbolten (21/3) gjennom hullet og lås den med fjærsplint.

4.3.4 Montere hjulene (22, 23)

Formontere hjulene (22)

Ventilen skal vende ut.

1. Innrett hjulnavet (22/1) i forhold til innsiden av hjulet (22/2) slik at hullene er over hverandre.
2. Sett inn fire sekskantskruer (22/3) gjennom hullene fra utsiden.
3. Sett på skivene og mutrene (22/4) og stram dem.

Sett på hjulene (23)

1. Sett hjulet (23/1) på akselen (23/2) (23/a).
2. Juster hjulet slik at hullene på hjulnavet og akselen er over hverandre.
3. Trykk ringsplinten (23/3) gjennom hullet og lås den.
4. Monter det andre hjulet på samme måte.

4.3.5 Montere styrestang med håndtak (24)

1. Plasser styrestangen (24/1) på monteringssokkelen (24/2) (24/a).
2. Sett inn skruen (24/3) gjennom festeleddet.
3. Sett på klemspaken (24/4) og skru fast.

4.3.6 Montere girspaken (25)

1. Sett koblingsspaken (26/1) med gjengebolte- ne gjennom hullene på styrestangen (26/2).
2. Sett på mutteren (26/3) og skru fast.

4.3.8 Montere skjold (27, 28)

1. Plasser tverrstangen (27/1) midt på monteringssokkelen (27/2) slik at hullene er over hverandre.

2. Skyv inn sekskantskruen og stram mutteren.

3. Plasser det bakre tverrfestet (27/3) på høyre og venstre side av monteringssokkelen.

4. Skyv inn sekskantskruen og stram mutteren.
5. Sett skjoldet (28/1) på tverrfestet (28/2).
6. Sett skruene med skiver inn gjennom skjoldet og tverrfestet ovenfra.
7. Sett på mutterne fra undersiden og stram dem.

5 IGANGSETTING

5.1 Justere styrestangen MH770, MH1150 (29)

Juster høyden på styrestangen

Den normale høydeinnstillingen tilsvarer hoftehøyden.

1. Løsne klemspaken (29/1) i den nedre enden av styrestangen.
2. Vipp styrestangen til ønsket høyde (29/A).
3. Trekk til klemspaken.

Justere styrestangen sideveis

Ved å justere styrestangen sideveis kan man unngå å tråkke på bakken hvor den allerede er frest. Styrestangen kan justeres til venstre eller høyre inntil 35°.

1. Vri dreiegrepet litt (29/2) til styrestangen kan beveges sideveis.
2. Drei styrestangen mot venstre eller høyre til ønsket stilling (29/b).
3. Trekk til dreiegrepet.

6 BETJENING

⚠ ADVARSEL! Fare for personskader forårsaket av apparatdeler som løsner. Apparatdeler som løsner under drift, kan føre til alvorlige personskader.

• Kontroller før apparatet slås på om alle apparatdeler er fast påskrudd.
  ■ Fest skjæreverktøy slik at det ikke kan løsne under drift.

6.1 Rull motorfresen dit den skal brukes (30, 31)

MH540 (30)

For å rulle motorfresen til arbeidsstedet, setter du transporthjulene i tarnsportstilling (30/a).

1. Trekk hjulfestet mot høyre (30/a).
2. Sving opp hjulet (30/b) og sett det i inngrep slik at det låses på plass.

Flytt transporthjulet til arbeidsstilling (30/b) før du begynner å arbeide.

1. Trekk hjulfestet mot høyre (30/a).
2. Sving ned hjulet (30/b) og sett det i inngrep slik at det låses på plass.

MH770 (31)

Sette transporthjulet i arbeidsstilling før du begynner å arbeide:

1. Trekk hjulfestet (31/1) mot høyre (31/a).
2. Sving opp transporthjulet (31/b).
3. Skyv hjulfestet (31/1) tilbake gjennom hullet.
   Man svinger hjulet tilbake til transportstilling på samme måte.

MH1150

Montere hjulene for transport:

1. se Kapittel 4.3.4 "Montere hjulene (22, 23)", side 134.

Demontere hjulene og montere freseknivsettene for fresing:

1. se Kapittel 4.3.2 "Montere fresekniv (20)", side 134.

6.2 Fylle på drivstoff

i MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

6.3 Starte og slå av motoren

6.3.1 Starte motoren (32 - 34)

1. Skyv drivstoffkranen (32/1) i pilens retning for å åpne drivstofftilførselen.
2. Kun med kald motor: Skyv chokespaken (32/2) i pilens retning.
3. Trykk motorbryteren til «ON» (33/1).
4. Drei gasshendelen (33/3) mot venstre slik at pilen peker på H (høy).
5. Trekk startsnoren (34/1) raskt ut (34/a) og la den deretter rulle sakte inn igjen.

Motoren starter.

1. Når motoren går jevnt: Skyv chokespaken motsatt av pilens retning til den stopper.
2. Hvis motoren ikke går: Kontroller at du har utført trinnene riktig og trekk i startsnoren igjen.
3. Hvis motoren kveles: Skyv chokespaken litt i pilens retning.

1. Drei gasshendelen (33/3) mot venstre slik at pilen peker på L (lav).

2. Trykk motorbryteren til «OFF» (33/2).

3. Skyv bensinventilen (32/1) mot pilens retning for å stenge drivstofftilførselen.

6.4 Fresekniv

6.4.1 Koble inn freseknivene (35)

1. Trykk inn og hold sikkerhetsknappen (35/1) inne.
2. Skyv koblingsspaken (35/2) godt ned på styrestangen.

Når at spaken er flyttet halvveis begynner freseknivene å dreie rundt og motorfresen begynner å bevege seg. Når koblingsspaken er trykket helt ned kobles freseknivene helt inn.

6.4.2 Slå av freseknivene (35)

⚠ ADVARSEL! Fare som følge av roterende maskindeler! Det å gripe inn i roterende maskindeler fører til alvorlige personskader!

■ Du skal aldri gripe inn i roterende maskinde- ler!
■ Freseknivene må ikke gå rundt når du slipper opp koblingsspaken.

1. Slipp koblingsspaken (35/2). Motorfresen stopper.

6.5 Koble inn og ut revers MH540 (36)

1. se Kapittel 6.4.1 "Koble inn freseknivene (35)", side 135.
2. Trekk reversspaken helt opp (36/1) til den stopper for å koble inn revers.

Koble ut revers:

1. Slipp reversspaken (36/1).

6.6 Betjene girkoblingen MH770, MH1150 (37)

Motorfresen har 2 gir forover og 1 gir bakover. Det første forovergiret er beregnet for hardt jordsmonn, og freseknivene roterer sakte. Det andre forovergiret er beregnet på mykere jordsmonn, og freseknivene roterer raskere.

1. Slipp koblingsspaken (se Kapittel 6.4.2 "Slå av freseknivene (35)", side 135).
2. Flytt girspaken (37/1) (37/A) til ønsket gir indikeres på girindikatoren (1 = 1. gir, 2 = 2. gir, R = revers).
3. Trykk på sikkerhetsknappen og skyv kob-lingsspaken godt ned på styrestangen (se Kapittel 6.4.1 "Koble inn freseknivene (35)", side 135).

6.7 Bruk bremsespor

1. Trykk styrestangen på motorfresen og dermed også bremsesporen ned for å redusere hastigheten på motorfresen og påvirke hvor dypt maskinen skal frese.
2. Løft styrestangen til motorfresen og dermed også bremsesporen for å øke hastigheten til motorfresen.

⚠️ FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader når motoren er i gang.

■ Alt arbeid må finne sted med avslått motor.

⚠️ FARE! Livsfare pga. feil vedlikehold. Ved-likeholdsarbeider utført av ukyndige personer samt bruk av ikke-godkjente reservedeler kan føre til alvorlige personskader og død under bruk.

Fjern ikke sikkerhetsinnretningene, og sett disse ikke ut av funksjon.
■ Bruk kun godkjente originale reservedeler.
Sørg for at apparatet befinner seg i funksjonsdyktig og plettfri stand i kraft av regelmessig og sakkyndig vedlikehold.

⚠ FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!

7.1 Rengjør fresekniven

Før og etter bruk av jordfreseren fjerner man langfibrede plantedeler og grove jordstykker fra freseknivene.

7.2 Skifte av girolje

I prinsippet skal også giroljen skiftes hver 100. arbeidstime (oljeviskositet SAE 80).

Oljeskift

Nødvendig oljemengde: ca. 0,5 l.

1. Løsne den gule oljepluggen foran på girkassen.
2. Sug ut brukt olje.
3. Fyll på ny olje.
4. Lukk påfyllingsåpningen med skruen.
5. Deponer brukt olje i henhold til gjeldende lovbestemmelser.

i MERK Oljen må være synlig i oljepåfylingsåpningen.

7.3 Vedlikehold av tennplugg

i MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

7.4 Luftfilter

MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

7.5 Motoroljeskift

i MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

7.6 Etterjustere vaiertrekk

Finjusteringen skjer med justeringsskruen på styrestangen og på motorkonsollen.

1. Løsne låsemutteren på justeringsskruen.
2. Drei justeringsskruen for å øke eller redusere avstanden til vaieren.
3. Trekk til läsemutrene igjen.

i MERK Freseknivene skal begynne å gå rundt først etter halve spakstrekningen.

Gasstrekk

i MERK Les den separate bruksanvisningen for motoren for detaljert informasjon.

8 FEILS∅KING

A MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, henvend deg til vår kundeservice.

Feil Årsak Utbedring
Motorytelse synker. Luftfilter tett Kontroller og rengjør luftfilteret
	Forbrenningsproblemer Oppsøk serviceverksted
	Fresekniv tilsmusset Rengjør fresekniven
Motoren starter ikke. Mangler drivstoff Fyll på drivstoff
	Dårlig, tilsmusset drivstoffet; gammelt drivstoff på tanken	Tøm tanken og fyll på ferskt drivstoff
	Feil startprosess Utfør start på riktig måte
	Gasshendel i feil posisjon Sett gasshendelen i stilling „START“
	Defekt tennplugg Se motorinstruksjonene.
	Luftfilter Se motorinstruksjonene.
Freseknivene går ikke rundt	Kilereimen er defekt Oppsøk serviceverksted
	Girskader Oppsøk serviceverksted
	Freseknivene er løse Trekk til freseknivene
	Kabel strukket eller løs Stille inn vaiertrekket

9 TRANSPORT

■ Transporter jordfreseren bare med tom drivstofftank.
■ Transporter alltid jordfreseren vannrett, ellers oppstår

• Drivstoff- og oljelekkasje
  Røykutvikling
  Tung start
  Tilsotet tennplugg

10 LAGRING AV MASKINEN

Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn.

Hvis du ikke skal bruke apparatet på 2 – 3 måneder, er følgende arbeider nødvendige for å unngå skader:

La motoren gå til den stopper av seg selv. Da er det ingen bensin-olje-blanding igjen i drivstofftanken og i forgasseren, og det kan da ikke dannes avleiringer.

1. Rengjør apparatet:

Tørk hele apparatet og tilbehørsdelene av med en pussefille. Bruk ikke bensin eller andre løsningsmidler!

12 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-

Fjern smuss fra alle åpningene på apparatet (f.eks. kjøleåpninger for motoren).

1. Smør sylinderen med olje:

La apparatet bli helt kaldt.
■ Trekk av tennplugghetten og skru ut tennpluggen.
Drypp noen dråper olje inn i tennpluggåpningen.
■ Trekk langsomt i starthåndtaket slik at stemplet beveger seg og oljen fordeler seg i sylnderen.

1. Plasser enheten på transporthjulet, og ikke oppbevar den plassert skrätt.
2. Lagre apparatet på et mest mulig tört sted.

11 AVFALLSHÄNDTERING

Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilføres atskilt for avfalls-håndtering eller deponering!

Før avfallsbehandling av apparatet må drivstofftanken og motoroljebeholderen tømmes!
Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen

Sakkyndig behandling

■ Bruk av originale reservedeler

Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
■ Forbrenningsmotorer (for disse gjelder de garantivilkårene til den respektive motorprodusenten)

Garantien gjelder ikke ved:

■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

Spis treści

■ Beakta denna bruksanvisning

■ redskapet har hanterats korrekt
