GEBRUIKSAANWIJZING MH 4005 AL-KO

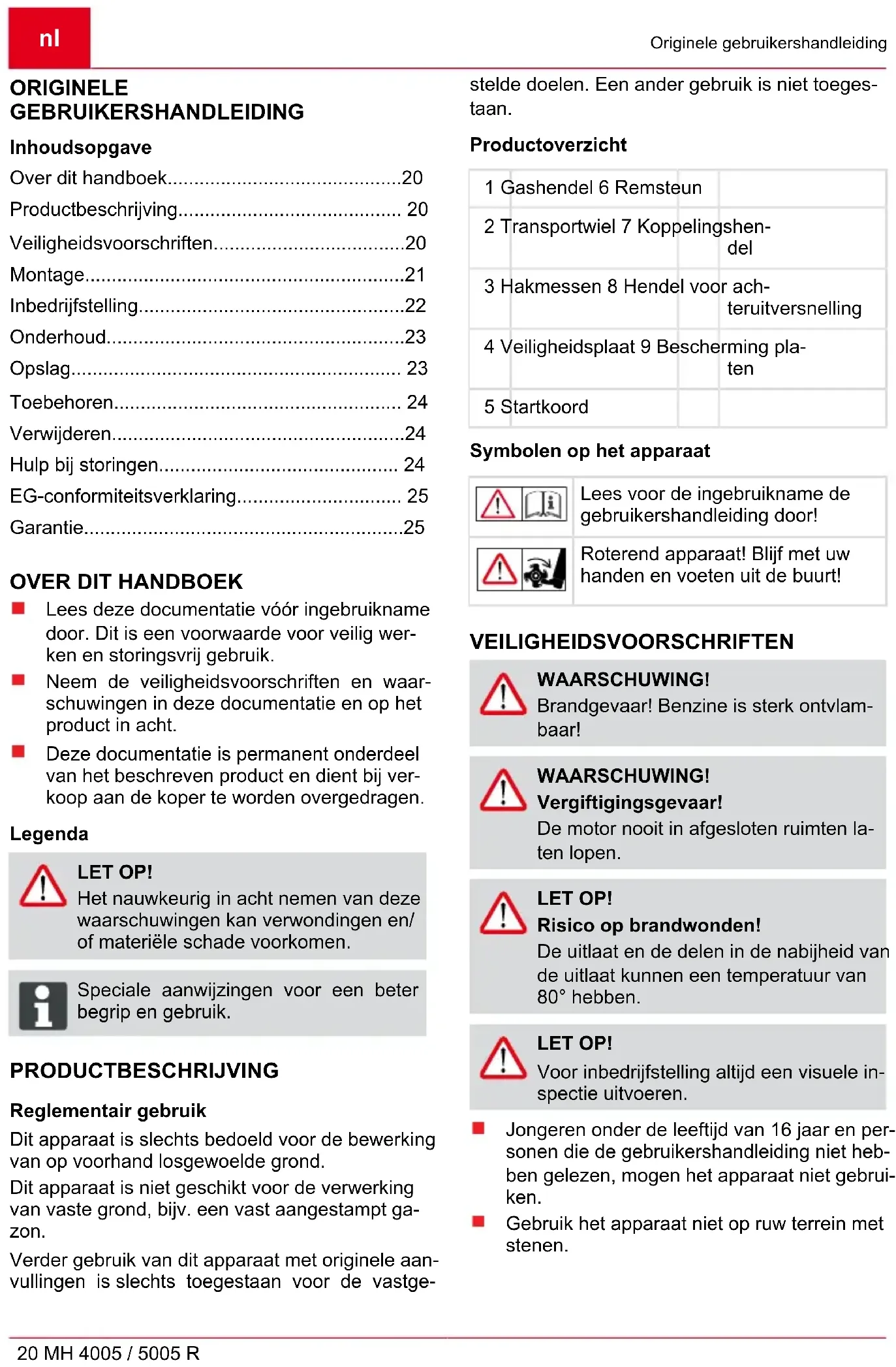

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING Reglementair gebruik Dit apparaat is slechts bedoeld voor de bewerking van op voorhand losgewoelde grond. Dit apparaat is niet geschikt voor de verwerking van vaste grond, bijv. een vast aangestampt ga- zon. Verder gebruik van dit apparaat met originele aan- vullingen is slechts toegestaan voor de vastge- stelde doelen. Een ander gebruik is niet toeges- taan. Productoverzicht 1 Gashendel 6 Remsteun 2 Transportwiel 7 Koppelingshen- del 3 Hakmessen 8 Hendel voor ach- teruitversnelling 4 Veiligheidsplaat 9 Bescherming pla- ten 5 Startkoord Symbolen op het apparaat Lees voor de ingebruikname de gebruikershandleiding door! Roterend apparaat! Blijf met uw handen en voeten uit de buurt! VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Brandgevaar! Benzine is sterk ontvlam- baar! WAARSCHUWING! Vergiftigingsgevaar! De motor nooit in afgesloten ruimten la- ten lopen. LET OP! Risico op brandwonden! De uitlaat en de delen in de nabijheid van de uitlaat kunnen een temperatuur van 80° hebben. LET OP! Voor inbedrijfstelling altijd een visuele in- spectie uitvoeren. Jongeren onder de leeftijd van 16 jaar en per- sonen die de gebruikershandleiding niet heb- ben gelezen, mogen het apparaat niet gebrui- ken. Gebruik het apparaat niet op ruw terrein met stenen.Veiligheidsvoorschriften 441442_a 21 De plaatselijke regelgeving met betrekking tot de minimumleeftijd van de bedienende persoon in acht nemen. Geen loszittende kleding dragen Stevige, slipvrije schoenen dragen Vreemde voorwerpen uit het werkgebied ver- wijderen Het apparaat mag niet voor commercieel ge- bruik worden ingezet. De machine niet bedienen onder invloed van alcohol, drugs of medicatie. Neem de specifieke voorschriften voor de ge- bruikstijden in uw land in acht. Werk alleen bij voldoende daglicht of kunst- matige verlichting LET OP! Voor inbedrijfstelling altijd een visuele in- spectie uitvoeren. Het apparaat uitsluitend in technisch onberis- pelijke staat gebruiken Houd er rekening mee dat de gebruiker ver- antwoordelijk is bij ongevallen en schade, die andere personen of hun eigendommen be- treffen Veiligheids- en beschermingsvoorzieningen niet buiten werking stellen Blijf met uw handen en voeten uit de buurt van roterende onderdelen. Til of draag de machine nooit met lopende motor Let bij het werken op een zekere stand. De gebruiker is verantwoordelijk voor onge- vallen met andere mensen en hun eigendom- men. Laat het apparaat nooit zonder toezicht. Uitlaat en motor schoon houden Benzine alleen in daarvoor bestemde reser- voirs bewaren Alleen buiten tanken Beschadigde tank of tankdop vervangen Beschadigde of versleten onderdelen moe- ten worden vervangen door originele reser- veonderdelen. Wijzigingen in constructie en uitvoering blij- ven voorbehouden. Bij het starten van de motor mag niemand voor het apparaat of voor het werkinstrument (hakmessen) staan - de aandrijving van de hakmessen moet uitgeschakeld zijn. De montage en demontage van het transport- wiel en de bijstelling van de remsteun uitslui- tend bij uitgeschakelde motor en stilstaande hakmessen uitvoeren. Bij het rijden met gemonteerd transportwiel, de motor uitschakelen en wachten totdat de hakmessen stilstaan. Het gebruik van het apparaat is slechts toe- gestaan, als men zich houdt aan de veilige af- stand, die door de duwboom wordt bepaald. Altijd dwars ten opzichte van de helling wer- ken. Niet naar boven en naar beneden op de hel- ling werken en evenmin op hellingen met een inclinatie van meer dan 10°. Terwijl de motor loopt of het apparaat heet is, mag de sluiting van de brandstoftank niet ge- opend worden en mag er geen benzine bijge- vuld worden. Bij het tanken van brandstof een vultrechter of vulbuis gebruiken, om zo te voorkomen dat er brandstof wordt gemorst op de motor, de behuizing of op de ondergrond. Wanneer er benzine is gemorst/overgelopen, mag de motor niet worden gestart. Het appa- raat moet dan worden gereinigd en alle ben- zinedamp moet zijn vervlogen voordat een startpoging wordt gedaan. Uit veiligheidsoverwegingen, de motor nooit gebruiken met versleten of beschadigde on- derdelen. De onderdelen moeten worden vervangen en mogen nooit worden gerepa- reerd. Gebruik originele reserveonderdelen. Niet gelijkwaardige reserveonderdelen, kun- nen de motor beschadigen en uw veiligheid in gevaar brengen Een beschadigde uitlaatdemper vervangen. De afstellingen van de motor niet wijzigen. MONTAGE Montage van remsteun (2) De lange zijde van de remsteun (2-1) in het eindstuk van de arm op het frame steken en vastzetten door de greep (2-2) te draaien. Montage van transportwiel (3) Het transportwiel (3-1) dient om de motorhakfrees te transporteren. Het transportwiel (3-1) op de remsteun schui- ven en met behulp van de sterschroef (3-2) bevestigen.nl Montage 22 MH 4005 / 5005 R Tijdens het werk moet het transportwiel verwij- derd zijn: de vleugelschroef (3-2) losdraaien en het transportwiel wegnemen. Montage van duwboomhouder (4) De houder (4-1) met behulp van de reeds op de plaat aangebrachte 4 schroeven (4-2), de onderlegringen (4-3) en moeren (4-4) op de motorhakfrees monteren. De kabelinvoer (4-5) zoals op de afbeelding (4) monteren. Montage van duwboom (5) De 2 duwboomstangen (5-1) met behulp van doorsteekschroef (5-2), afstandsstuk (5-3), onderlegringen (5-4) en moeren (5-5) in het bovenste gat van de duwboom bevestigen. Dezelfde procedure voor het gat (5-9) door de andere schroef (5-2), afstandsstuk (5-3) en de onderlegringen 4 mm (5-6) in de draaik- nop (5-7) en de andere draaiknop (5-8) met moeren in de op de afbeelding (5) getoonde volgorde in te brengen. ADVICE De bowdenkabels tussen doorsteek- schroeven (5-2) en afstandsstuk (5-3) leiden om slijtage van de bowdenkabels te vermijden! Zie duwboominstelling voor meer infor- matie. Montage van gashendel (6) De gaskabel met schroef en zeskantmoer op de duwboom bevestigen. Montage van stuurkabel (7) De stuurkabel (7-1) met behulp van schroef (7-2) aan de rechter duwboom (7-3) vastschroeven. LET OP! De duwboom (7-3) tussen beide stuurka- bels door leiden. INBEDRIJFSTELLING Het apparaat pas gebruiken nadat de montage in zijn geheel is voltooid. LET OP! Vullen met olie en benzine vooraf aan de eerste ingebruikname. Raadpleeg daar- toe de meegeleverde gebruikershandlei- ding van de motorfabrikant voor de ben- zinemotor. Instelling duwboom (5) De duwbomen zijn in hoogte verstelbaar. 1 De draaiknoppen (5-7) en (5-8) eraf schro- even en de doorsteekschroef (5-2) in het gat steken dat het best geschikt is voor uw werk. Enkel voor de zijdelings verstelbare versie: 2 de duwbomen kunnen door optillen van de hendel (5-10) naar rechts of links gedraaid worden. Transportwiel Met behulp van het transportwiel de motorhak- frees gemakkelijk en comfortabel naar de plaats van gebruik rijden. 1 Om met de motorhakfrees te werken, het transportwiel eraf nemen. "Montage van transportwiel (3)" Instelling remsteun (2) Opdat de motorhakfrees goed freest en cor- rect voorwaarts werkt, kan door het losma- ken van de vaststelschroef (2-2), de hoogte van de remsteun (2-1) zo ingesteld worden dat het apparaat een horizontale werkpositie behoudt. Na de instelling de vaststelschroef (2-2) aan- draaien. De motor starten (6) Bij het starten van de motor mag de koppelings- hendel voor de hakmessen niet geactiveerd zijn!

1. De gashendel in de stand "START" zetten.

2. Het trekkoord vlot uittrekken en vervolgens

weer rustig laten terugrollen. Hakmessen inschakelen (8)

1. Koppelingshendel helemaal omhoog trekken

en vasthouden. De hakmessen mogen pas vanaf halverwege het hendeltraject beginnen te draaien. Hakmessen uitschakelen (8)

1. Koppelingshendel loslaten.Inbedrijfstelling

441442_a 23 Achteruitversnelling inschakelen (9)

1. Hendel voor achteruitversnelling tot aan de

aanslag omhoog trekken. Achteruitversnelling uitschakelen (9)

1. Hendel voor achteruitversnelling loslaten.

Motor uitschakelen (6)

1. Gashendel in de stand "STOP" zetten.

ONDERHOUD LET OP! Risico op letsel! Voor alle onderhouds- en verzor- gingswerkzaamheden moet de mo- tor altijd worden uitgeschakeld en moet de bougiestekker worden uit- getrokken! De motor kan nalopen. Controleer na het uitschakelen of de motor echt stilstaat! Bij onderhouds- en reparatiewerk- zaamheden van het mes altijd werk- handschoenen dragen! Het apparaat na elke gebruik reinigen Het apparaat niet met water afspuiten! Het binnendringen van water (ontsteking, carbu- rateur...) kan tot storingen leiden. ADVICE Wanneer het apparaat in een kantel- stand gebracht wordt, moet de carbura- teur naar boven wijzen! Controle door een vakman is vereist: wanneer er tegen een obstakel is gereden bij plotse stilstand van de motor bij schade aan de transmissie bij een defecte V-snaar bij een verbogen mes bij een verbogen motoras Transmissieolie verversen In principe moet elke 100 werkuren ook de trans- missieolie ververst worden. (olieviscositeit SAE 80). Olie verversen (10)

1. De oliesluitschroef losdraaien.

2. Het apparaat schuin zetten en de olie met een

3. Met nieuwe olie vullen. Vereiste hoeveelheid

olie ca. 0,2 (MH4005) en 0,5 l (MH 5005 R). ADVICE Het apparaat horizontaal zetten; de sluiting eraf schroeven en controle- ren of de olie aan de laagste stand van het gat is. De vul- en aftapplug komt overeen met het oliepeil. LET OP! Gooi oude olie niet in de riolering of op de aarde. Grondwatervervuiling is strafbaar. Alle tankstations zijn inzamelpunten van oude olie. U kunt ook informatie vragen aan de plaatselijke autoritei- ten.

4. De invulopening met de sluitschroef afsluiten.

Motor Motorolie / luchtfilter / bougie vervangen Zie de gebruikershandleiding van de motorfabri- kant. De bowdenkabels afstellen Een fijne afstelling wordt uitgevoerd met behulp van de afstelschroef op het bovenste handvat en op de motorconsole (aan elk einde van de bow- denkabels).

1. De contramoer losdraaien.

2. Met behulp van de afstelschroef instellen.

ADVICE Juiste instelling: De hakmessen mo- gen pas vanaf halverwege het hendeltra- ject beginnen te draaien.

3. De contramoer weer aandraaien.

Gasregeling: Zie de gebruikershandleiding van de motorfabri- kant. OPSLAG VOORZICHTIG! Brandgevaar! Getankte machine niet in gebouwen be- waren, waarin benzinedampen met open vuur of vonken in aanraking zouden kun- nen komen! ADVICE Uitsluitend erkende vakwerkplaatsen of onze klantenservice mogen reparaties verrichten.nl Opslag 24 MH 4005 / 5005 R De motor uitschakelen, wachten totdat de hakmessen stilstaan en de bougiestekker uittrekken. Bij werkzaamheden aan de hakmessen altijd veiligheidshandschoenen dragen. Benzinetank alleen leegmaken in de open- lucht. De motor uitzetten en laten afkoelen, voor het verwijderen van de tankdop Spuit het apparaat niet schoon met water! In- dringend water kan de motor en de veilig- heidsdrukschakelaar vernielen. TOEBEHOREN In plaats van de remsteun kan verschillend toebe- horen gemonteerd worden. Informeer bij uw vak- handel. VERWIJDEREN Afgedankte apparaten, batterijen of accu´s niet samen met huishoudelijk afval laten afvoeren! Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

LET OP! Voorafgaand aan alle onderhouds- en reinigingswerkzaamheden de bougiestekker uittrekken! Storing Oplossing Benzine tanken De gashendel in de stand "START" zetten De bougiestekker op de bougie steken De bougie controleren, eventueel vervangen Motor slaat niet aan Luchtfilter reinigen Luchtfilter reinigenMotorvermogen is onvoldoende Verrotte plantenresten van de hakmessen verwij- deren Bowdenkabel voor hakmessen niet correct inge- steld Hakmessen op de transmissieas los V-snaar defect klantenservice-werkplaats Hakmessen draaien niet Schade aan de transmissie klantenservice-werk- plaats ADVICE Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen.EG-conformiteitsverklaring 441442_a 25 EG-CONFORMITEITSVERKLARING Hierbij verklaren wij dat dit product in de door ons uitgebrachte uitvoering voldoet aan de eisen vastgelegd in de geharmoniseerde EU- richtlijnen, de EU-veiligheidsnormen en de standaardproductspecificaties. Product Motorhakfrees Fabrikant Gevolmachtigde Serienummer G2212215 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Type EU-richtlijnen Geharmoniseerde normen MH 4005 MH 5005 R 2006/42 EG 2004/108/EG 2000/14/EG 2004/26/EG EN 709 EN 709/A4 EN ISO 14982 Niveau geluidsvermogen Beoordeling van conformiteit EN ISO 3744 gemeten / gegarandeerd 2000/14/EG Bijlage VIII MH 4005: 92 dB(A) / 93 dB(A) MH 5005 R: 92 dB(A) / 93 dB(A) Kötz, 12-2-2015 Wolfgang Hergeth Managing Director GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij: inachtneming van deze gebruikershandleiding gebruik van apparaat volgens het gebruiksdoel gebruik van originele reserveonderdelen De garantie vervalt bij: eigenhandig uitgevoerde reparatiepogingen eigenhandig aangebrachte technische wijzigin- gen bij gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten: lakschade opgetreden als gevolg van normaal gebruik slijtageonderdelen, deze zijn op de reserveonderdelenkaart binnen vierkante haken [xxx xxx (x)] aangeduid verbrandingsmotoren (hierop zijn de garantiebepalingen van toepassing van de betreffende motor- fabrikant) De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.fr Notice d'utilisation originale 26 MH 4005 / 5005 R
