Tipo di prodotto	Lampada LED per acquario
Marca	Eheim
Modello	classicLED
Alimentazione	Alimentatore esterno (classe di protezione III)
Classe di protezione	II (apparecchio), III (alimentatore)
Grado di protezione	IPX7 (lampada), non protetto contro l'acqua (alimentatore)
Distanza minima dall'acqua	15 mm tra la parte inferiore della lampada e il livello dell'acqua più alto
Compatibilità	Coperchio, acquario aperto, kit adattatore T5/T8 (accessorio)
Funzionalità	Illuminazione LED per acquari, compatibile con EHEIM Dimmer Day & Night classicLED
Efficienza fotosintetica	> 1,2 μmol/J, adatta a piante acquatiche e coralli
Manutenzione e pulizia	Scollegare, lasciare raffreddare 5-10 min, pulire con panno morbido e umido, non utilizzare oggetti duri o prodotti aggressivi
Sicurezza	Non guardare direttamente la sorgente luminosa, non aprire l'apparecchio, utilizzare un interruttore differenziale (30 mA), formare un anello di evacuazione del cavo
Pezzi di ricambio	Ricambi originali EHEIM (vedere pagina 3 del manuale)
Riparabilità	Apparecchio non apribile, in caso di difetto smaltirlo
Smaltimento	Rispettare la direttiva RAEE, non gettare nei rifiuti domestici, depositare in un centro di raccolta
Dimensioni (circa)	Lunghezza regolabile tramite supporti, fare riferimento al manuale completo
Peso (circa)	Non specificato, leggero (lampada LED)

Domande frequenti - classicLED EHEIM

Qual è la distanza minima tra la lampada e l'acqua?

La distanza tra la parte inferiore della lampada e il livello dell'acqua più alto deve essere di almeno 15 mm.

Posso installare la lampada su un acquario aperto?

Sì, la lampada può essere posizionata direttamente su un acquario aperto utilizzando i supporti forniti.

Come sostituire un tubo fluorescente con questa LED?

Utilizzare il kit adattatore T5/T8 (accessorio EHEIM). Rimuovere i tubi, installare i supporti e gli adattatori sulla lampada, quindi inserirla negli alloggiamenti esistenti.

La lampada è impermeabile?

La lampada LED è protetta contro l'immersione temporanea (IPX7), ma l'alimentatore non lo è e deve essere posizionato all'esterno, fuori dall'acqua.

Posso utilizzare la lampada con un dimmer?

Sì, è compatibile con l'EHEIM Dimmer Day & Night classicLED (rif. 4200110).

Come pulire la lampada?

Scollegarla, lasciarla raffreddare 5-10 minuti, quindi pulirla con un panno morbido e umido. Non utilizzare prodotti aggressivi o oggetti duri.

Cosa fare se la lampada non si accende?

Controllare prima i collegamenti e lo stato del cavo, assicurarsi che l'alimentatore sia collegato. Se il problema persiste, l'apparecchio deve essere smaltito (non riparabile dall'utente).

La lampada è adatta alle piante d'acquario?

Sì, ha un'efficienza fotosintetica > 1,2 μmol/J ed è destinata a piante acquatiche e coralli.

Posso installare la lampada sotto una copertura esistente?

Sì, può essere fissata sotto un coperchio utilizzando i supporti LED forniti. I supporti scorrono per adattarsi alla lunghezza.

Quali sono i rischi per gli occhi?

Non guardare mai direttamente la sorgente luminosa per un periodo prolungato, potrebbe causare lesioni oculari.

MANUALE UTENTE classicLED EHEIM

it Istruzioni per l'uso

Set adattatori T5/T8

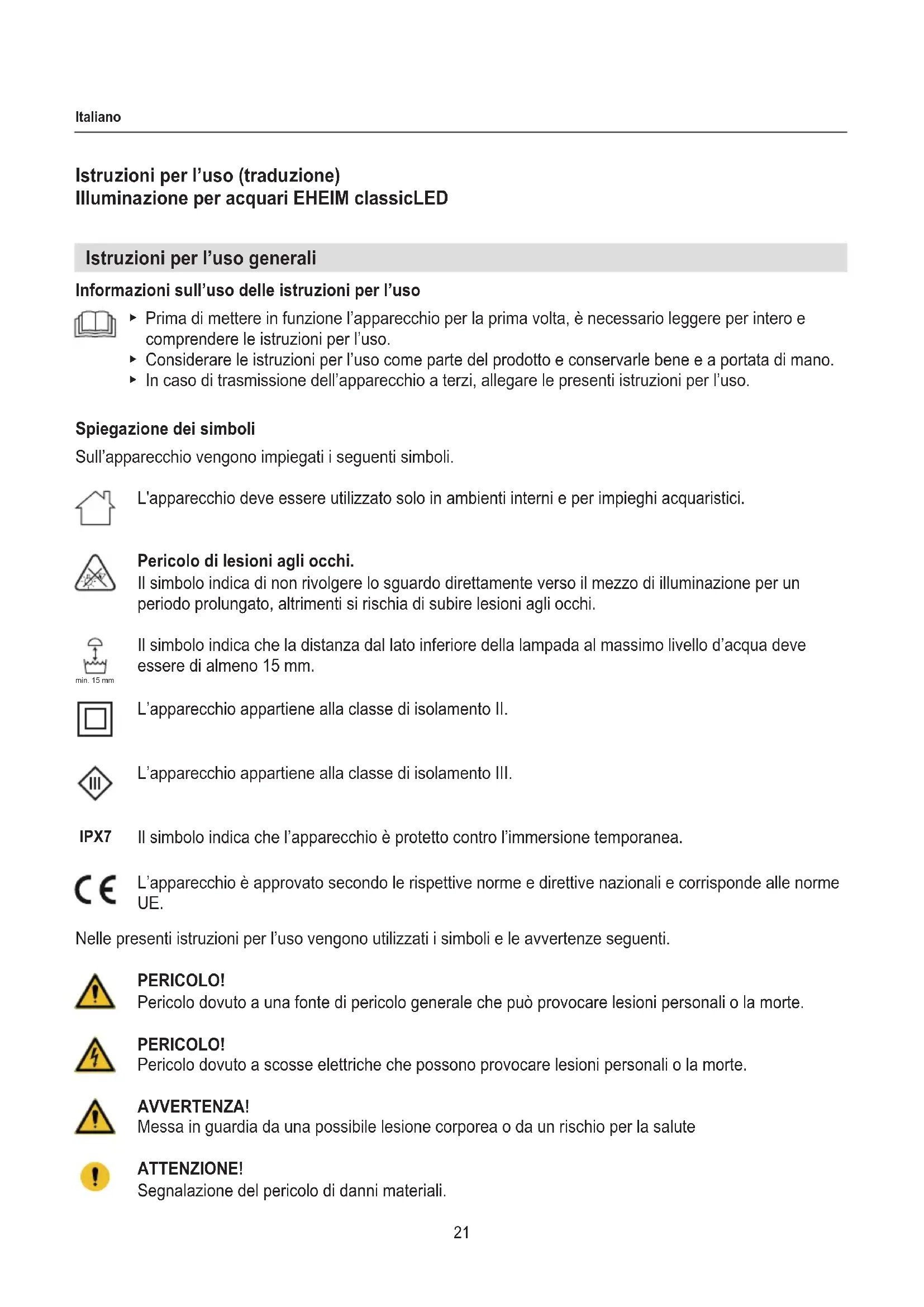

Istruzioni per l'uso (traduzione)

Illuminazione per acquari EHEIM classicLED

Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

Pericolo di lesioni agli occhi.

Il simbolo indica di non rivolgere lo sguardo direttamente verso il mezzo di illuminazione per un periodo prolungato, altrimenti si rischia di subire lesioni agli occhi.

Il simbolo indica che la distanza dal lato inferiore della lampada al massimo livello d'acqua deve essere di almeno 15 mm.

L'apparecchio appartiene alla classe di isolamento II.

L'apparecchio appartiene alla classe di isolamento III.

IPX7 Il simbolo indica che l'apparecchio è protetto contro l'immersione temporanea.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Pericolo dovuto a una fonte di pericolo generale che può provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto a scosse elettriche che possono provocare lesioni personali o la morte.

AVVERTENZA!

Messa in guardia da una possibile lesione corporea o da un rischio per la salute

ATTENZIONE!

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione:

☒A Rimando a una figura, qui rimando alla figura A.

▶ Viene richiesta un'azione da parte vostra.

Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per l'illuminazione di acquari
· nel rispetto dei dati tecnici

Sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a persone che non sono coscienti delle loro azioni in quanto può essere fonte di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
  · Solo per i mercati europei:
  Questo apparecchio può essere utilizzato da bambini sopra gli 3 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.
• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo di rete e la spina, non siano danneggiati.
• Non rivolgere mai lo sguardo direttamente verso il mezzo di illuminazione per un periodo prolungato, altrimenti si rischia di subire lesioni agli occhi.
  • L'apparecchio non deve essere aperto. Un apparecchio difettoso deve essere rottamato.
• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
  · Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

• Consigliamo di proteggere tutti i dispositivi per acquari elettrici mediante un interruttore differenziale con una corrente nominale differenziale di intervento pari a max 30 mA.
• Staccare immediatamente tutti gli apparecchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se interviene l'interruttore differenziale.
• Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.
• Proteggere la presa elettrica e la spina dall'umidità e dal bagnato. Formare assolutamente una curva di sgocciolamento con il cavo di rete.

Questa impedisce che l'acqua che eventualmente scorre lungo il cavo possa arrivare alla presa e provocare un cortocircuito.

• I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.
• La distanza dal lato inferiore della lampada al massimo livello d'acqua deve essere di almeno 15 mm.

Messa in funzione

Montaggio supporto LED

1. Posare il cavo di rete ③ sotto la lampada a LED ① (☒A).
2. Spingere il supporto LED ② per circa 2 – 3 cm oltre il bordo della lampada a LED.
3. Ruotare il supporto del LED di 90° in senso orario (☒B).
4. Spingere il supporto LED verso il basso finché la lampada a LED non si innesta in posizione (☒C).
5. Adattare la lunghezza della lampada a LED al proprio telaio di copertura, spostando il supporto LED di conseguenza (☒D).
6. Fissare il cavo con i bloccaggi nel supporto LED (☒E).
7. Posizionare la lampada a LED nel telaio di copertura ④. In tal caso assicurare che la lampada a LED sia ben fissata (☒F).
8. Far fuoriuscire il cavo nel telaio di copertura verso l'esterno attraverso l'apertura posteriore.

• Per lavori di manutenzione è possibile spostare la lampada a LED nel telaio di copertura (☒F).
• Grazie ai supporti, la lampada a LED può essere anche posata direttamente su un acquario aperto.

Funzionamento

Accendere/spegnere il LED

PERICOLO! Folgorazione a causa dell'infiltrazione d'acqua!

La lampada a LED è protetta contro le infiltrazioni d'acqua solo in caso di immersione temporanea!

- La distanza dal lato inferiore della lampada al massimo livello d'acqua deve essere di almeno 15 mm (☒G).

L'alimentatore non è protetto contro le infiltrazioni d'acqua!

- Non montare l'alimentatore in nessun caso sopra o dentro il telaio di copertura.

1. Inserire il connettore ⑥ della lampada a LED nella presa dell'alimentatore ⑤ (☒H).
2. Avvitare il connettore saldamente con il dado a risvolto (☒I).
3. Inserire la spina nella presa elettrica.

Accessori opzionali (non forniti in dotazione)

Set adattatori T5/T8

(cod. art. EHEIM: 4200130)

Con l'adattatore T5/T8 è possibile sostituire tubi fluorescenti convenzionali con la EHEIM classicLED.

Il set di adattatori T5/T8 è disponibile come accessorio originale EHEIM.

II set include:

· 2 adattatori T5 ⑩ (⊗L)
· 2 adattatori T8 ⑩ (⊗L)
· 2 anelli di bloccaggio ⑨ (☒L)

2 supporti per il montaggio della lampada a LED al di sotto dei portalampada ⑧ (☒J)
- 2 supporti per il montaggio della lampada LED lateralmente accanto ai portalampada ⑦ (☒J)

PERICOLO! Scossa elettrica!

- Prima di tutti i lavori di montaggio, staccare la spina della barra luminosa o della copertura.

• Tenere la barra luminosa o la copertura staccate dalla rete!
• Proteggere la spina della barra luminosa o della copertura da un inserimento involontario nella presa.

Con i supporti per il montaggio al di sotto dei portalampada, eventualmente, a seconda dell'acquario, non è possibile rispettare la distanza minima di 15 mm dal lato inferiore della lampada a LED alla superficie dell'acqua. In tal caso è necessario utilizzare i supporti per il montaggio laterale ⑦ (☒J).

1. Spingere il supporto adatto sulla lampada a LED finché non si innesta in posizione (☒K).
2. Inserire l'anello di bloccaggio ⑨ e l'adattatore T5 o T8 ⑩ sulla staffa del supporto finché non si innestano in posizione (L).
3. Allentare la calotta terminale ⑪ e rimuovere il tubo fluorescente.
4. Inserire la lampada a LED con l'adattatore T5 o T8 attraverso la calotta terminale nel portalampada ⑫ (☒M).
5. Avvitare la calotta terminale (☒N).

Manutenzione

ATTENZIONE! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
- Lasciare raffreddare la lampada a LED per almeno 5 – 10 minuti prima della pulizia.

Pulizia della lampada LED

1. Scollegare la lampada dalla rete elettrica
2. Lasciare raffreddare la lampada a LED per almeno 5 – 10 minuti.
3. Quando le circostanze lo richiedono, pulire la lampada LED con un panno morbido inumidito.

Dati tecnici

Vedi a pagina 120.

Pezzi di ricambio

Vedi a pagina 3.

Messa fuori servizio e smaltimento

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea: All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

A se vedea pagina 120.

Piese de schimb

A se vedea pagina 3.

Questa sorgente luminosa ha un efficienza fotosintetica > 1,2 μmol/J e è destinata alle piante acquatiche.

Questi prodotti sono compatibili con EHEIM Dimmer Day& Night classicLED, Numero di articolo 4200110

Questa sorgente luminosa è destinata esclusivamente alla fluorescenza e alla simbiosi corallo-Zooxanthellae.

Questi prodotti sono compatibili con EHEIM Dimmer Day& Night classicLED, Numero di articolo 4200110
