MANUALE UTENTE DS 3 Kärcher

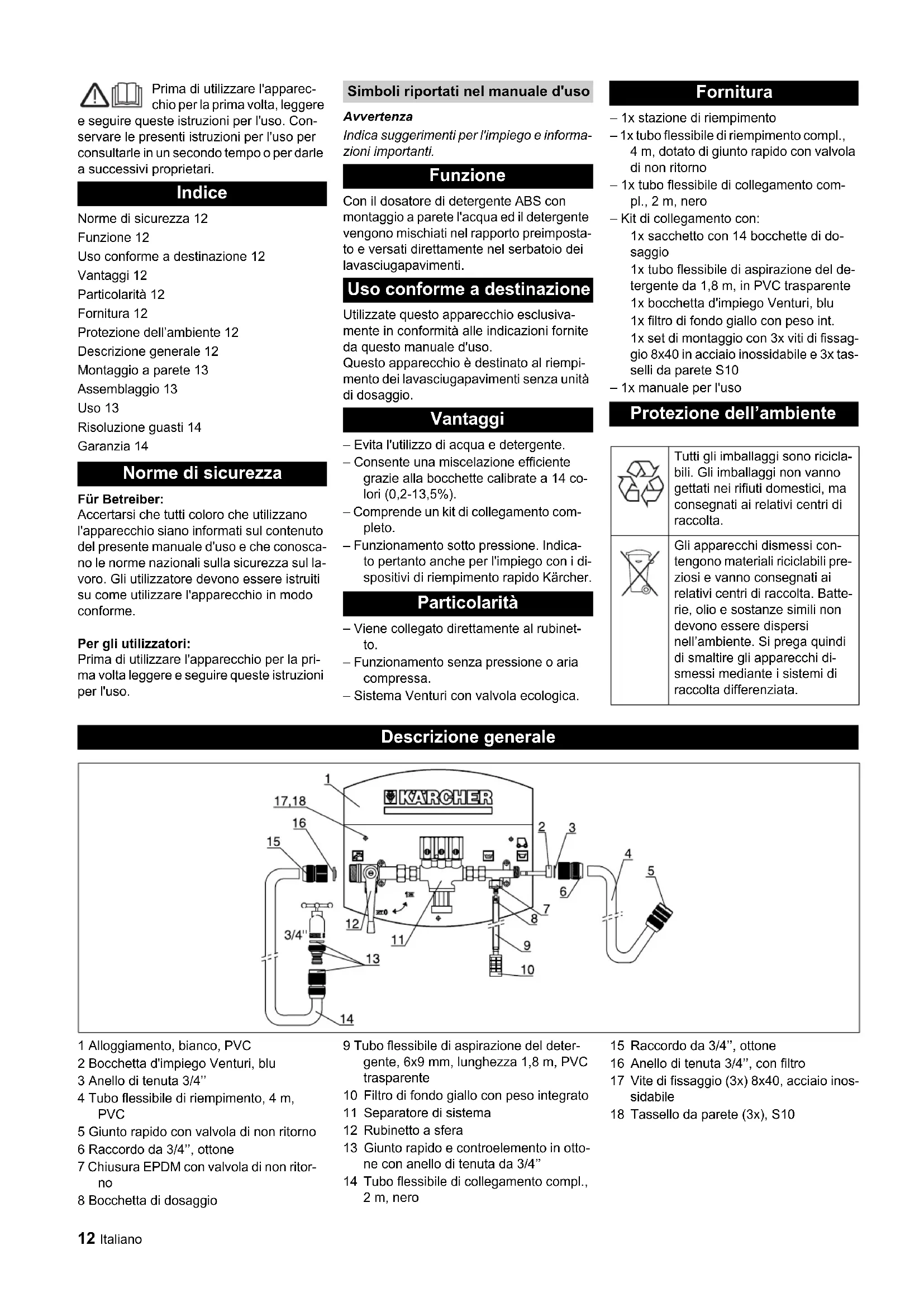

Prima diutilizzare l'apparecchio per la primaolta,leggere
e seguire queste istruzioni per l'uso. Conservare le presenti istruzioni per l'uso per consultrale in un secondo tempo o per darle a successivi proprietari.
Indices
Normedi sicurezza 12
Funzione 12
Uso conforme a destinazione 12
Vantaggi 12
Particularita 12
Fornitura 12
Protezione dell'ambiente 12
Descrizione generale 12
Montaggio a parete 13
Assemblaggio 13
Uso 13
Risoluzione guasti 14
Garanzia 14
Norme di sicurezza
Für Betreiber:
Accertarsi che tutti coloro che utilizzato l'apparecchio siano informati sul contento del presente manuale d'uso e che conoscano le norme nazionali sulla sicurezza sul lavoro. Gli utilizzatore devono essere estruti su come utilizzato l'apparecchio in modo conforme.
Per gli utilizzatori:
Prima diutilizzare l'apparecchio per la prima volta leggere e seguire queste istruzioni per I'uso.
Simboli riportati nel manuale d'uso
Avverenza
Indica suggerimenti per l'impioe e informazioni importanti.
Funzione
Con il dosatore di detergente ABS con montaggio a parete l'acqua ed il detergente vengono mischiati nel rapporto preimpostato e versati diretamente nel serbatoio dei lavasciugapavimenti.
Uso conforme a destinazione
Utilizzate quello apparecchio escludamente in conformità alleindicazioni fornite da quello manuale d'uso.
Questo appearecchio è destinato al riempimento dei lavasciugapavimenti nellaunità di dosaggio.
Vantaggi
- Evita l'utilizzo di acqua e detergente.
Consente una miscelazione efficiente grazie alla bocchette calibrate a 14 colori (0,2 - 13,5%) - ComPREnde un kit di collegamento completo.
-Funzionamento在整个的，Indica to pertantoancheperl'impiegocandi dispositivi di riempimento rapido Karcher.
Particularità
-Viene collegato direttamente al rubinetto.
-Funzionamento alla pressione o aria compressa.
- Sistema Venturi con valvola ecologica.
Fornitura
- 1x stazione di riempimento
-1xtubo flessibile di riempimento compl. 4m,dotato di giunto rapido con valvola di non ritorno - 1x tubo flessibile di collegamento comple., 2 m, nero
- Kit di collegamento con:
1x sacchetto con 14 bocchette di dosaggio
1x tubo flessibile di aspirazione del detergente da 1,8 m, in PVC trasparente
1x bocchetta d'impiego Venturi, blu
1x filtr di fondo giallo con peso int.
1x set di montaggio con 3x viti di fissaggio 8x40 in acciaio inossidabile e 3x tasselli da parete S10
x manuale per l'uso.
Protezione dell'ambiente
| Tutti gli imballaggi sono riciclabili. Gli imballaggi non vannogettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. | |
| Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterede, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziate. |
Descrizione generale
1 Alloggiamento, bianco, PVC
2 Bocchetta d'impiego Venturi, blu
3 Anello di tenuta 3/4"
4 Tubo flessibile di riempimento, 4 m, PVC
5 Giunto rapido con valvola di non ritorno
6 Raccordo da 3 / 4'' , ottone
7 Chiusura EPDM con valvola di non ritorno
8 Bocchetta di dosaggio
9 Tubo flessibile di aspirazione del detergente, 6× 9mm lunghezza 1,8 m,PVC trasparente
10 Filtro di fondo giallo con peso integrato
11 Separatore di systema
12 Rubineto a sfera
13 Giunto rapido e controelemento in otto- ne con anello di tenuta da 3 / 4"
14 Tubo flessibile di collegamento compl., 2 m, nero
15 Raccordo da 3/4", ottone
16 Anello di tenuta 3 / 4^ , con filtrlo
17 Vite di fissaggio (3x) 8x40, acciaio inos-sidabile
18 Tassello da parete (3x) S10
Montaggio a parete
1 Alloggiamento, bianco, PVC
2 Rubinetto, 3/4", con una pressione dell'acqua compresa tra 2 e 6 bar
Scegliere un luogo di montaggio vicino ad un rubinetto (vedi grafico). Il rubinetto deve averre una pressione dell'acqua compresa tra 2 e 6 bar.
Posizione l'alloggamento alla parete in modo tale che il bordo superiore dell'alloggamento sua posizionato su 1500~mm
Segnare tutti i tre i fori sulla parete e perforare con una punta per pietra da 10mm secondo i tasselli da parete.
Introduire i tasselli da parete nella pare- te e fissare l'alloggiamento nella parete con le tre viti di fissaggio in acciaio da 08x40.
Assemblaggio
Collegamento entrata dell'acqua
Svitare il giunto rapido sul rubinetto a sfera e collegarlo all'estremita aperta del tubo flessibile di collegamento nero.
Introduire l'anello di tenuta da 3/4" con除去 giunto rapido ed avvitare il giunto rapido al rubinetto.
Avverenza
Prima di avvitare il giunto rapido sul rubinetto a sfera accertarsi che l'anello di tenuta conhetto sua inserto.
Avvitare sul rubinetto il controelemento del giunto rapido con giunto rapido alla guarnizione da 3 / 4''
Inserire il tubo flessibile di collegamento con il giunto rapido al controelemento del rubinetto.
Avverenza
Non aprirre ancora il rubinetto!
Collegamento uscita dell'acqua
Svitare il giunto rapido sull'uscita Venturri e collegarlo all'estremità aperta del tubo flessibile di riempimento.
Inserire l'ugello Venturi blusull'alloggia-mentation della bocchetta.
Introduire I'anello di tenuta da 3 / 4'' nel giunto rapido ed avvitare il giunto rapido all'uscita Venturi.
Collegare il tubo flessibile del deter- gente.
1 Chiusura EPDM con valvola di non ritorno
2 Bocchetta di dosaggio
Eseguire un foro da 010 mm nel coper-chio del flacone del detergente.
Introduire il tubo flessibile di aspirazione del detergenteattraverso il foro nel coperchio ed introduire il filtrodi fondosul coperchio interno dell'estremita del tubo flessibile.
Avvitare il coperchio sul flacone del detergente e far scendere il filtro di fondosul fondo del flacone.
Avverenza
Il filtr di fondo deve essere posizionato in verticale sul fondo del flacone del detergente.
Introduire la relativa bocchetta di dosaggio nella chiusura EPDM.
Ayyertenza
Le relative quantità di dosaggio delle singole bocchette di dosaggio possono essere consultate nella „Tabella di dosaggio".
Spingere il tubo flessibile di aspirazione del detergente sull'attacco EPDM. Nel caso in cui il tubo flessibile di aspi-razione del detergente sua troppo lungo cui quod assere accorciato.
Avverenza
Durante le operazioni di riduzione del tubo flessibile di aspirazione del detergente accertarsi che dopo la riduzione il filtro di fondo sa posizionato alla cora in verticale sul fondo del flacone del detergente.
Uso
Accertarsi che tutti i raccordi del tubo flessibile siano collegati.
Accertarsi che sua collegato un flacone di detergente e che inesso sua presente una quantità sufficiente di detergente.
Il rubinetto delve trovarsi su "OFF".
Accertarsi che sia impiegata la bocchetta di dosaggio necessaria per il rapporto di miscelazione desiderato.
Avverenza
Le relative quantità di dosaggio delle singole bocchette di dosaggio possono essere consultate nella „Tabella di dosaggio".
Inserire il tubo flessibile di riempimento nel foro di riempimento del serbatoio del detergente per pavimenti da riempire. Nel caso di appearecchi per la pulizia di pavimenti conSYSTEMA di riempimento è possibile collegare la chiusura rapida del tubo flessibile di riempimento al systema di riempimento.
Aprire il rubinetto.
Posizione are il rubinetto su "ON".
Avverenza
Alla prima messa in funzione o quando si sostituisce la bocchetta di dosaggio il tubo flessibile di riempimento è pieno d'aria.
Un rapporto di miscelazione ottimale è raggiunto quando il serbatoio del detergente per pavimenti viene riempito solo quando il tubo flessibile del detergente è completamente riempito di detergente.
Il serbatoio del detergente per pavimenti viene riempito con acqua e l'aggiunta desiderata di detergente.
Dopo il riempimento chiudere il rubinetto.
Posizione il rubinetto su "OFF" ed attendere brevamente lo svuotamento del tubo flessibile di riempimento.
Rimuovere il tubo flessibile di riempimento dal serbatoio o scollegare il sistema di riempimento ed avvolgere sulla custodia del tubo flessibile sulla parte superiore dell'apparecchio.
Sostituire le bocchette di dosaggio
Con l'utilizzo di diversi tipi di detergenti oppure a causa di diverse superfici da lavare sono necessari diversi rapporti di miscelazione di acqua e detergente.
Per ottenere diversi rapporti di miscelazione, le bocchette di dosaggio sono essere sostituite nel modo seguente.
Posizione il rubinetto su "OFF".
Rimuovere il tubo flessibile del deter-. gente alla chiusura EPDM.
Rimuovere la bocchetta di dosaggio alla chiusura EPDM.
Introduire la relativa bocchetta di dosaggio con il rapporto di miscelazione desiderato nella chiusura EPDM.
Introduire nuovamente il tubo flessibile del detergente sulla chiusura EPDM.
Panorama delle bocchette di dosaggio
La seguente tabella riporta i codici dei colori delle singole bocchette di dosaggio ed il loro rapporto di miscelazione in %.
Tabella di dosaggio
| Codice colore Rapporto di mi- scela* | |
| Fuchsia 0,20 % | |
| Viola 0,50 % | |
| Turchese 0,65 % | |
| Giallo 1,20 % | |
| Marrone 1,50 % | |
| arancione 1,90 % | |
| Verde 2,60 % | |
| Marrone chiaro 3,20 % | |
| Blu 4,80 % | |
| Bianco 5,80 % | |
| Rossa 7,90 % | |
| Beige 10,50 % | |
| Nero | 12,50 % |
| Grigio 13,50 % | |
*I valori individi nella tabella sono valori medi ottenuti nelle seguenti condizioni.
- Pressione acqua 3 bar.
- Tubo flessibile di riempimento da 4m.
Risoluzione guasti
Il detergente non viene aspirato
Controllare la pressione dell'acqua. La pressione dell'acqua deve essere di almeno 2 bar e non deve superare i 6 bar.
Accertarsi che il tubo flessibile del detergente non sia otturato,iegato o bloccato ed all'occorrezza pulirlo o sostuirqlo.
Controllare che la bocchetta di dosaggio non sia otturata, eventualmente pulirla o sostituirla.
Controllare che il filtr di fondo non sia otturato, eventualmente pulirlo o sostituirlo.
Controllare che il filtrono nell'anello di tenuta del rubinetto non sia otturato, eventuallypulirlo o sostiturlo.
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
