MANUALE UTENTE D 200824 STANLEY

Oilless Compressor Air compressor Manuale istruzioni

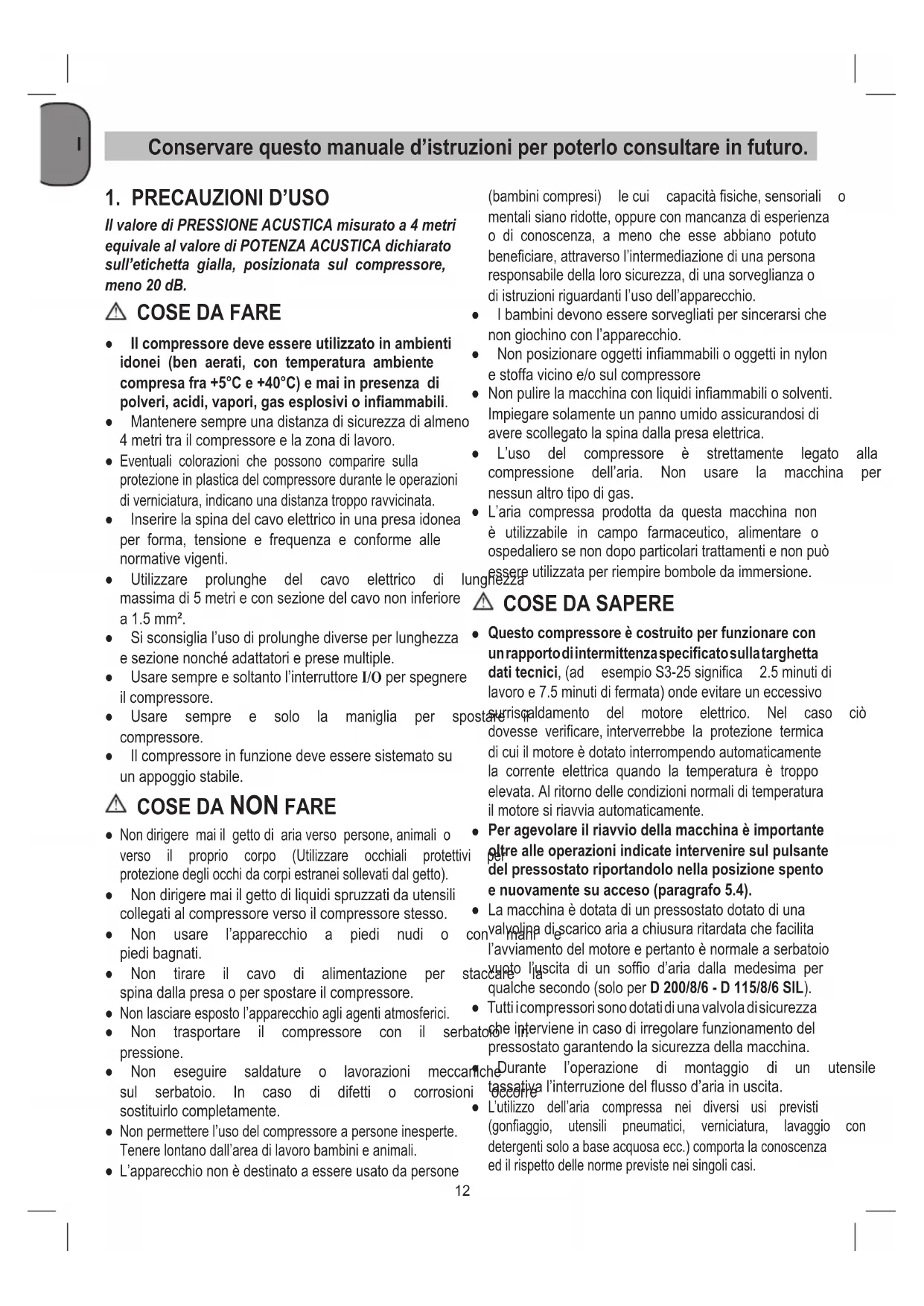

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta gialla, posizionata sul compressore, meno 20 dB.

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o infiammabili. ● Manteneresempreunadistanzadisicurezzadialmeno 4metritrailcompressoreelazonadilavoro.

Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore durante le operazioni diverniciatura,indicanounadistanzatropporavvicinata. ● Inserirelaspinadelcavoelettricoinunapresaidonea per forma, tensione e frequenza e conforme alle normativevigenti. ● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a1.5mm². ● Sisconsiglial’usodiprolunghediverseperlunghezza esezionenonchéadattatoriepresemultiple. ● Usaresempreesoltantol’interruttoreI/O per spegnere ilcompressore. ● Usare sempre e solo la maniglia per spostare il compressore. ● Ilcompressoreinfunzionedeveesseresistematosu unappoggiostabile.

Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezionedegliocchidacorpiestraneisollevatidalgetto). ● Nondirigeremaiilgettodiliquidispruzzatidautensili collegatialcompressoreversoilcompressorestesso. ● Non usare l’apparecchio a piedi nudi o con mani e piedibagnati. ● Non tirare il cavo di alimentazione per staccare la spinadallapresaoperspostareilcompressore.

Nonlasciareespostol’apparecchioagliagentiatmosferici. ● Non trasportare il compressore con il serbatoio in pressione. ● Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlocompletamente.

L’apparecchio non è destinato a essere usato da persone (bambinicompresi) lecui capacitàfisiche,sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o diistruzioniriguardantil’usodell’apparecchio. ● Ibambinidevonoesseresorvegliatipersincerarsiche nongiochinoconl’apparecchio. ● Nonposizionareoggettiinfiammabiliooggettiinnylon e stoffa vicino e/o sul compressore

Nonpulirelamacchinaconliquidiinfiammabiliosolventi. Impiegare solamente un panno umido assicurandosi di averescollegatolaspinadallapresaelettrica. ● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessunaltrotipodigas.

L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essereutilizzataperriempirebomboledaimmersione.

Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici,(ad esempioS3-25significa 2.5minutidi lavoroe7.5minutidifermata)ondeevitareuneccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse verificare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata.Alritornodellecondizioninormaliditemperatura ilmotoresiriavviaautomaticamente.

Per agevolare il riavvio della macchina è importante oltre alle operazioni indicate intervenire sul pulsante del pressostato riportandolo nella posizione spento e nuovamente su acceso (paragrafo 5.4).

La macchina è dotata di un pressostato dotato di una valvolina di scarico aria a chiusura ritardata che facilita l’avviamento del motore e pertanto è normale a serbatoio vuoto l’uscita di un soffio d’aria dalla medesima per qualchesecondo(soloperD 200/8/6 - D 115/8/6 SIL). ● Tuttiicompressorisonodotatidiunavalvoladisicurezza che interviene in caso di irregolare funzionamento del pressostatogarantendolasicurezzadellamacchina. ● Durante l’operazione di montaggio di un utensile è tassatival’interruzionedelflussod’ariainuscita.

L’utilizzo dell’aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergentisoloabaseacquosaecc.)comportalaconoscenza edilrispettodellenormeprevisteneisingolicasi. Conservare questo manuale d’istruzioni per poterlo consultare in futuro.I

1. Convogliatore(shroud)

4. Piedinodiappoggio

5. Accoppiamentorapido(ariacompressaregolata)

6. Manometro(indicalapressioneimpostata)

7. Regolatoredipressione

10. Valvoladisicurezza

Il compressore serve per produrre aria compressa per utensiliazionaticonariacompressa. Tenere presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale.Nonciassumiamoalcunagaranziaquando l’apparecchio viene usato in imprese commerciali, artigianalioindustriali,oinattivitàequivalenti. L’apparecchio deve essere usato solamente per lo scopoacuièdestinato.Ognialtrotipodiutilizzoche esuli da quello previsto non è considerato un uso conforme.L’utilizzatore/l’operatore,enonilcostruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, cheeventualmentenedovesserorisultare.

● Verificare che l'apparecchio non presenti danni di trasporto.Comunicaretempestivamenteglieventuali dannirilevatiall'impresatrasporti,chehaprovveduto allaconsegnadelcompressore. ● Ilcollocamentodelcompressoredovrebbeavvenire vicino all’utilizzatore. ● Sonodaevitarelunghecondutturedell'ariaelunghe condutturediraccordo(cavidiprolunga). ● Verificare che l'aria assorbita sia asciutta e senza polvere. ● Noncollocareilcompressoreinunastanzaumidao bagnata. ● Ilcompressoredeveessereusatosoltantoinluoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C).Illuogodeveessereprivodipolvere,acidi, vapori,gasesplosivioinfiammabili. ● Ilcompressoreèadattoperl'usoinluoghiasciutti. L'usononèconcessonellezonedovesilavoracon spruzzid'acqua.

MONTAGGIO E MESSA IN FUNZIONE

Attenzione! Prima della messa in esercizio montare assolutamente l'apparecchio in modo completo!

5.1 Montaggio ruote (Figg. 3, 4 e 5)

Le ruote fornite devono essere montate secondo quanto illustratonellefigure3,4e5.

Fig.3a&3b:montaggiokitruote-versioneA Montare in sequenza: a, b, c, d, e ● Fig.4a&4b: montaggiokitruote-versioneB ● Fig.5a&5b: montaggiokitruote-versioneC

Montaggio del piedino di appoggio (rif.4) Ilpiedinodiappoggio(ingomma)deveesseremontato comeillustratoinFig.6.

5.3 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione con spinaconmessaaterra.Quest'ultimapuòvenirecollegata aqualsiasipresaconmessaaterra230V~50Hzprotetta con16A.Primadellamessaineserciziofareattenzioneche la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi,ecc.causano un calo di tensioneepossono impedirel'avviodelmotore.Incasodibassetemperature inferioria+5°Cl'avviodelmotorepuòesserepiùdifficile.

DN 200/10/xx - DN 230/10/xx (Fig. 2c) D 230/10/50 V (Fig. 2d) Peraccenderespostarel’interruttoreON/OFF(rif.8)in posizione I. Per spegnere portare l’interruttore ON/OFF (rif. 8) in posizione O.

5.4.2 D 200/8/6 - D 115/8/6 SIL (Fig. 2b)

Il compressore viene inserito tirando il pulsante rosso (rif.8)in posizione I. Per disinserire il compressore si deve premere il pul- santerosso(rif.8)in posizione O.

5.5 Impostazione della pressione

● Con il regolatore della pressione (rif. 7) si puòI

impostarelapressionesulmanometro(rif.6). ● La pressione impostata può essere prelevata sull'accoppiamentorapido(rif.5).

5.6 Regolazione del pulsante

Pressioned'accensione: 6bar Pressione di spegnimento: 8 bar

D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V Pressioned'accensione: 8bar Pressione di spegnimento: 10 bar

6. PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente. Attenzione! Attendere fino a quando il compressore si sia completamente raffreddato! Pericolo di ustioni! Attenzione! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

● Tenereidispositividiprotezioneilpiùpossibileliberi da polvere e sporco. Strofinare l'apparecchio con un panno pulito o soffiarlo con l'aria compressa a pressionebassa. ● Consigliamo di pulire l'apparecchio subito dopo averlousato.

Pulirel'apparecchioregolarmenteconunpannoasciutto ed unpo'di sapone. Non usare detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possapenetraredell'acquaall'internodell'apparecchio.

Il tubo e gli strumenti di spruzzo devono essere separati dal compressore prima della pulizia. Il compressore nondevevenirepulitoconacqua,solventiecc.

6.2 Acqua di condensa

L'acquadicondensadeveesserescaricataognigiorno aprendo la valvola di scarico (rif. 11) (sul fondo del serbatoiodell’aira). Attenzione! L'acqua di condensa del serbatoio dell’aria contiene tracce di olio. Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

6.3 Valvola di sicurezza (rif. 10)

La valvola di sicurezza è impostata sulla massima pressioneconsentitaperilserbatoiodell’aira. Non è consentito modificare la regolazione della valvola disicurezza otogliere il sigillodi piombo.La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirare brevemente l'anello fino a quando si sente l'aria compressachefuoriesce.Poirilasciaredinuovol'anello.

Attenzione! Staccare la spina dalla presa di corrente, sfiatare l'apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

7. SMALTIMENTO E RICICLAGGIO

L'apparecchioeisuoiaccessorisonofattidimateriali diversi,peres.metalloeplastica. Consegnare i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgersi ad un negozio specializzatooall'amministrazionecomunale!

RIEPILOGO INTERVALLI DI MANUTENZIONE

100 ORE OGNI 100 ORE Pulizia filtro aspirazione e/o sostituzione dell’elemento filtrante

Scarico condensa serbatoio Periodicamente e a fine lavoroI

Perdita di aria dalla valvola del pressostatoacompressorefermo. Valvola di ritegno che, per usura o sporcizia sulla battuta di tenuta, non svolge correttamente la sua funzione. Svitare la testa esagonale della valvola di ritegno, pulire la sede ed il dischetto di gomma speciale (sostituireseusurato).Rimontare eserrareconcura. Diminuzionedirendimento. Avviamentifrequenti.Bassivalori dipressione. Eccessiva richiesta di prestazioni verificare o eventuali perdite dai giuntie/otubazioni.Possibilefiltro diaspirazioneintasato. Sostituire le guarnizioni dei raccordi.pulireosostituireilfiltro. Il compressore si arresta e riparte autonomamente dopo qualche minuto. Intervento della protezione termica, causa surriscaldamento delmotore. Pulire i passaggi d’aria nel convogliatore.Areareillocale. Il compressore dopo alcuni tentatividiavviamentosiarresta. Intervento della protezione termica causa surriscaldamento del motore(disinserzionedellaspina durante la marcia, scarsa tensione dialimentazione). Azionare l’interruttore di marcia arresto.Areareillocale.Attendere alcuni minuti ed il compressore si riavvieràautonomamente. Il compressore non si arresta ed intervienelavalvoladisicurezza. Funzionamento non regolare del compressore o rottura del pressostato. Staccare la spina e rivolgersi al centroassistenza. Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia.G
