Produkto tipas	Oro kompresorius
Prekės ženklas	STANLEY
Modelis	D 200824 (ir variantai D 200/8/6, D 115/8/6 SIL, D 200/8/24, D 200/8/24 ECO, D 200/10/24, DN 200/10/24, DN 230/10/24, DN 200/10/50, DN 230/10/50, D 230/10/50 V)
Elektros maitinimas	230 V ~ 50 Hz
Rekomenduojamas saugiklis	16 A
Maksimalus slėgis (pagal versiją)	8 bar arba 10 bar
Slėgio reguliavimo diapazonas	Reguliuojamas per manostatą (0 iki maksimalaus slėgio)
Bako tipas	Suvirintas plienas
Saugos sistema	Saugos vožtuvas, variklio terminė apsauga
Terminė apsauga	Taip, automatinis išsijungimas perkaitimo atveju
Jungiklis	Įjungimas / Išjungimas (I/O)
Paskirtis	Mėgėjiškas ir dirbtuvių (neprofesionalus)
Minimalus saugos atstumas	3 metrai
Darbinė aplinkos temperatūra	+5 °C iki +40 °C
Valymas	Drėgna šluostė (be tirpiklių ar degių skysčių)
Kondensato išleidimas	Kasdien per išleidimo čiaupą
Siurbimo filtro priežiūra	Kas 100 valandų
Reikalingos apsaugos priemonės	Klausos, akių ir kvėpavimo takų apsaugos
Maks. elektrinis prailgintuvas	5 metrai, skerspjūvis ≥ 1,5 mm²
Reikalingas surinkimas	Ratai ir atraminė koja (pridedama)
Atsarginės dalys	Originalios dalys prieinamos įgaliotuose centruose

Dažnai užduodami klausimai - D 200824 STANLEY

Koks yra šio kompresoriaus maksimalus slėgis?

Maksimalus slėgis priklauso nuo modelio: 8 bar versijoms D 200/8/6, D 115/8/6 SIL ir D 200/8/24; 10 bar versijoms D 200/10/24, DN 200/10/xx, DN 230/10/xx ir D 230/10/50 V.

Kaip išleisti kondensato vandenį iš bako?

Kiekvieną dieną atidarykite išleidimo čiaupą (11 nuoroda), esantį bako apačioje. Kondensuotame vandenyje yra alyvos likučių, pašalinkite jį laikydamiesi aplinkosaugos reikalavimų.

Ką daryti, jei kompresorius automatiškai sustoja naudojimo metu?

Tai greičiausiai dėl terminės apsaugos įsijungimo perkaitimo atveju. Leiskite kompresoriui atvėsti, tada perjunkite jungiklį į O, o po to į I, kad vėl paleistumėte. Patikrinkite, ar laikomasi pertraukos santykio (pvz., S3-25).

Ar galiu naudoti elektrinį prailgintuvą?

Taip, bet tik iki 5 metrų ilgio prailgintuvą, kurio kabelio skerspjūvis ne mažesnis kaip 1,5 mm². Ilgesni ar mažesnio skerspjūvio prailgintuvai nerekomenduojami.

Kokio tipo alyvą naudoti šiam kompresoriui?

Šis kompresorius nereikalauja specifinės variklio alyvos, nes jis tepamas alyva, esančia karteryje (tepalų modeliai). Tačiau instrukcijoje nenurodytas alyvos tipas. Dėl priežiūros kreipkitės į vadovą arba įgaliotą centrą.

Kaip sureguliuoti oro išėjimo slėgį?

Pasukite slėgio reguliatorių (7 nuoroda), kad sureguliuotumėte slėgį, rodomą manometre (6 nuoroda). Sureguliuotas slėgis pasiekiamas greitojoje jungtyje (5 nuoroda).

Ar kompresorių galima naudoti dažymui?

Taip, jis gali maitinti dažymo pistoletą. Įsitikinkite, kad laikotės saugos nurodymų: nenukreipkite srovės į žmones, dėvėkite apsaugos priemones ir laikykitės ne mažesnio kaip 3 metrų saugos atstumo.

Kokių saugos priemonių turiu imtis?

Privalomai dėvėkite klausos, akių ir kvėpavimo takų apsaugas. Naudokite kompresorių vėdinamoje patalpoje, apsaugotoje nuo drėgmės, ir niekada nenukreipkite oro srovės į save ar kitus. Neleiskite vaikams žaisti su prietaisu.

Kodėl kompresorius neužsiveda?

Patikrinkite elektros tiekimą (kištuką, saugiklį). Jei variklis karštas, gali būti įjungta terminė apsauga: palaukite, kol atvės. Įsitikinkite, kad jungiklis yra I padėtyje. Jei problema išlieka, kreipkitės į įgaliotą centrą.

Kaip išvalyti kompresorių?

Atjunkite prietaisą. Valykite drėgna šluoste ir šiek tiek švelnaus muilo. Nenaudokite tirpiklių, degių skysčių ar vandens viduje. Reguliariai valykite siurbimo filtrą.

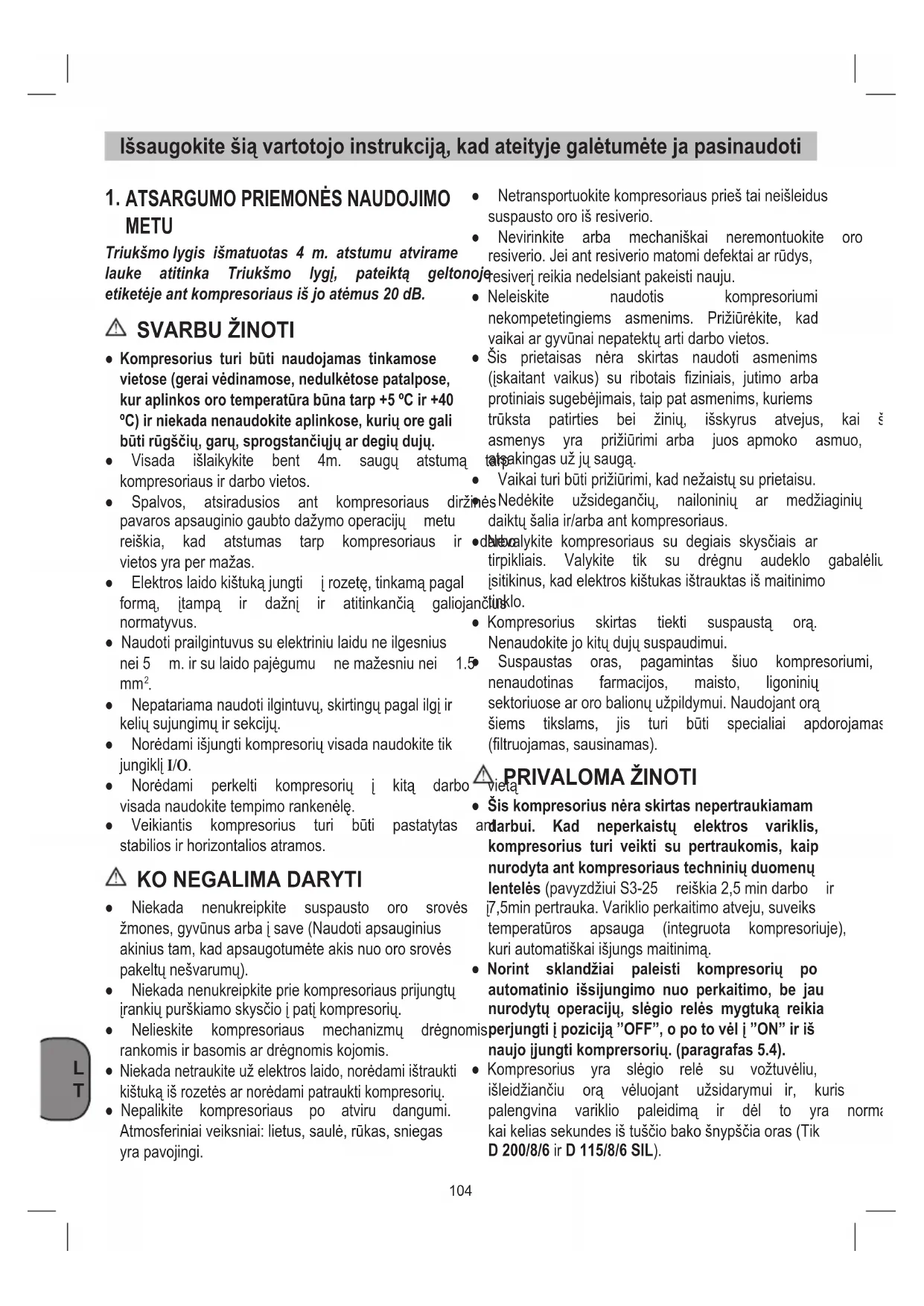

NAUDOJIMO INSTRUKCIJA D 200824 STANLEY

LT Privaloma ausu, veido ir kvépavimo taku apsauga

Triuksmo lygis ismatuotas 4 m. atstumu atvirame lauke atitinka Triuksmo lygi, pateiktag gelto etiketeje ant kompresoriaus is je atemus 20 dB.

SVARBU ZINOTI

• Kompresorius turi buti naudojas tinkamose vietose (gerai védinamose, nedulkétose patalpose, kur aplinkos oro temperatura buna tarp +5^ ir +40 ^ C) ir niekada nenaudokite aplinkose, kuriou ore gali buti rugšciu, garu, sprogstančiuju ar degiu duju.
• Visada išlaiky kite bent 4m. saugu atstumakompresoriaus ir darbo vietos.
• Spalvos, atsiradusios ant kompresoriaus din pavaros apsauginio gaubto dazymo operaciju metu reiskia, kad atstumas tarp kompresoriaus in vietos yra per mazas.
• Elektros lado kištuka jungti i rozete, tinkama pagal forma, itampa ir dažni ir atitinkancia galioj normatyvus.
• Naudoti prailgintuvus su elektriniu laidu ne ilgesnius nei 5 m. ir su laido pajegumu ne mazesniu nei 1 mm².
• Nepatariama naudoti ilgintuvu, skirtingu pagal ilgi ir keliu sujungimu ir sekciju.
• Noredami ijsjungti kompresoriu visada naudokite tik jungikli I/O.
  Noredami perkelti kompresoriu i kitā darbo visada naudokite tempimo rankenèle.
  Veikiantis kompresorius turi buti pastatyas stabilios ir horizontalios atramos.

KO NEGALIMA DARYTI

• Niekada nenukreipkite suspausto oro srovës Žmones, gyvūnus arba i save (Naudoti apsauginius akinius tam, kad apsaugotumète akis nuo oro srovës pakeltu nešvarumu).
• Niekada nenukreipkite prie kompresoriaus prijungtu irankiu purskiamo skyscio i pati kompresoriu.
• Nelieskite kompressoriaus mechanizmu drégnon rankomis ir basomis ar drégnomis kojomis.
• Niekada netraukite uz elektrós lado, noredami ištraukti kistuka is Rozetés ar noredami patraukti kompresoriu.

• Nepalikite kompresoriaus po atviru dangumi. Atmosferiniai veiksniai: lietus, saulé, rukas, snegas yra pavojingi.

• Netransportuokite kompresoriaus pries tai neisleidus suspausto oro iš resiverio.

• Nevirinkite arba mechaniškai neremontuokite oro resiverio. Jei ant resiverio matomi defektai ar rudys, noje resiveri reikia nedelsiant pakeisti nauju.

• Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiurekite, kad vaikai ar gyvūnai nepatektu arti darbo vietos.

• Sis prietaisas nera skirtas naudoti asmenims (jskaitant vaikus) su ribotais fizinials, jutimo arba protinialis sugebejimais, taip pat asmenims, kuriems truksta patirties bei ziniu, isskyrus atvejus, kai s asmenys yra prziurimi arba juos apmoko asmuo, taksingas užju sauga.
• Vaikai turi buti prižiūrimi, kad nežaistú su prietaisu.

iues Nedekite užsideganciu, nailoniniu ar medziaginiu daiktu šalia ir/arba ant kompresoriaus.

• dalekalykite kompresoriaus su degiais skysciais ar tirpikliais. Valykite tik su dregnu audeklo gabaleliu jsitikinus, kad elektros kistukas istrauktas is maitinimo anotinklo.
• Kompresorius skirtas tiekti suspausta ora. Nenaudokite jo kitu duju suspaudimui.
• Suspaustasoras, pagamintas siou kompresoriumi, nenaudotinas farmacijos, maisto, lignoiniu sektoriuose ar oro balionu uzpildymui. Naudoant ora siems tikslams, jis turi buti specialiai apdorojamas (filtruojamas, sausinamas).

PRIVALOMA ZINOTI

• Sis kompresorius nera skirtas nepertraukiamam andarbui. Kad neperkaistu elektros variklis, kompresorius turi veikti su pertraukomis, kaip nurodyta ant kompresoriaus techniniu duomenu lenteles (pavyzdziui S3-25 reiskia 2,5 min darbo ir i7,5min pertrauka. Variklio perkaitimo atveju, suveiks temperaturos apsauga (integruota kompressoriuje), kuri automatiskai isjungs maitinima.
• Norint sklandziai paleisti kompresoriu po automatinio issijungimo nuo perkaitimo, be jau nurodytu operaciju, slegio reles mygtuka reikia misperjungti i pzicija "OFF", o po to vel i "ON" ir is naujo ijungti kompresoriu. (paragraphs 5.4).
• Kompresorius yra slégio relé su vožtuveliu, isleidžianciu ora veluojant užsidarymui ir, kuris palengvina variklio paleidima ir del to yra normala kai kelias sekundes iš tuscio bako snypsciaoras (Tik D 200/8/6 ir D 115/8/6 SIL).

• Visi kompresoriai turi apsaugini voztuva, kuris pradeda veikti tuo atveju, kai sugenda slegio rele.
• Norint prijungti pneumatini jranki prie zarnos, sujungtos su kompresoriumi, butina uzsukti išeinanciio is resiverio oro ventil arba reikia naudoti

greitjas jungtis, jungiancijs iranki su zarna.

• Naudojant suspausta ora, skirtingiems tiksams (nuputimas, pneumatiniai irankiai, lakavimas, plovimas naudojant plovimo skyscius ir t.t) reikia zinoti sauriytis atskiriems atvejams numatytu normatyvu.

2. SCHEmos ISDESTYMAS (pav. 1)

1. Korpuso gaubtas
2. Sleginis indas
3. Ratas
4. Atraminekojelé
5. Greito blokavimo mova (sureguliuotas suspaustas oras)
6. Slégio rodkliss (rodo dabartin indo slegi)
7. Slégio regulatorius
8. ON/OFF (jungti / ijsungti) jungiklis
9. Transportavimo rankena
10. Apsaugine sklendé
11. Drenozo sraigtas kondensato vandeniiui
12. Slégio rodiklis (rodo dabartini indo slégi)
13. Ašinis
14. Kamstis
15. Varztas
16. Verzle
17. Poverzlé

3. NAUDOJIMO SRITIS

Kompresorius yra skirtsas gaminti suspaustajrankiams, veikiantiems suspaustu oru.

Praşome jsidéméti, kad mūsūjranga neskirta naudoti reklamos, prekybos ar pramonés tikslams. Nauč mūsūjranga reklamai, prekybai arba pramonei, mūsū garantija nebus taikoma.

Iranga gali buti naudojama tik nurodytiems t Bet koksKitas naudojimas yra laikomas netinkamu naudojimu.Netinkamai naudojantirangapatnsaudotojas arba operatorius, bet ne gamintojas bus atsakingas uZ padaryta zala,traumas ir visss kitas pasekmes.

4. KOMPRESORIAUS MONTAVIMO NUODYMAI

• Patikrinkite ar masina po transportavimo n apgadinta. Jei pastebesite zala, nedelsiant susisiekite su kompresoriu pristaciusia jmone.
• Kompresorius turi buti pastatyas salia dirb vartojo.
• Venkite ilgu ori ir elektros tiekimo linju (ilgintuvu).
• Isitikinkite, kad jsiurbiamas oras yra sausas ir svarus.

• Nestatykite kompresoriaus nestabiliose ir drgn vietose.

• Kompresorius gali buti naujoamas tik tam skirmose vietose (gera ventiliacija ir tinkama temperatura nuo +5^ iki +40^ ). Tose patalpose negali buti dulkiu rugsci, garu, sprogiu arba degiu duju.

• Kompresorius yra sukurdas naudoti sausose patalpose. Draudžiama kompresoriu naudoti vietose, kuriose gali buti purškiamas vanduo.
• Pries pradedant darba su prietaisu, butina kompresoriaus pompoje patikrinti tepalu lygi.

5. SURINKIMAS IR PALEIDIMAS

Demesio!

Pries naudoant pirma karta, privalote prietaisa iki galo sumontuoti.

5.1 Ratu montavimas (pav. 3-5)

Sumontuokite ratus taip, kaip nurodyta 3, 4 ir 5 paveiksléliuose.

• Pav. 3a-3b: Ratu komplekto surinkimas - A versija Surinkinti paeiliui: a, b, c, d, e
  Pav. 4a-4b: Ratu komplekto surinkimas - B versija
  Pav. 5a-5b: Ratu komplekto surinkimas - C versija

5.2 Atraminés kojelés surinkimas (4 nuor.)
Atraminekojelé(gumine)turi buti surinkta kaip parodyta

paRev.

5.3 Tampa

Kompresorius yra aprupintas pagrindiniu kabeliu, su tikknelektros apsauganciu jungikliu. Sis jungiklis gali buti prijungiamas prie bet kurio 230V 50Hz lizdo,apsaugoto as 16 A saugikliu. Pries pradedami naudoti mašina jsitikinkite ar pagrindine srove atitinka srove, nurodyta jtamoslenteje. llgi jungiamieji kabeliai, ilgintuvai, kabeliu rites ir.t.gali sumazinti elektros srove. Tai gali stabdyti varikli. Prie zemesnes nei +5^ temperaturos inerausalusi variklio planta neleisti paleisti varikli.

5.4 On / Off (ijungti / isjungti) jungiklis nčio (8 nuor.)

5.4.1 D 200/8/24 - D 200/10/24 (pav. 2a)
DN 200/10/xx - DN 230/10/xx (pav. 2c)
D 230/10/50 V (pav. 2d)

Norti jungti prietaisa, nustatyjungikli ON/OFF (8 nuor.) padeti I.

Norint isungti prietaisa, nustatyti jungikljuor.)ipadetjO.

ON/OFF skudureliu arba nupuskite nešvarumus bei dulkes suspaustuŽemo slégio oru.

5.4.2 D 200/8/6 - D 115/8/6 SIL (pav. 2b)

Kompresorius jjungiamas pastumiant raudona (8 nuor.) I padeti.

Norint isjungti kompresoriu, reikia pastumti jungikli (8 nuor.) I O padeti.

jungikl Reguliarai valykite jrengini dregnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie gali pazeisti jrenginio plastikines dalis. Saugokite, kad i renginio vidu neprateketu vanduo.

• Mes rekomenduojame jums iśvaltyi [renginius iś karto kai baigsite juos naudoti.

Regulariai valykite jrengin dregnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie gali pazeisti jrenginio plastikines dalis. Saugokite, kad i jrenginio vidu neprateketu vanduo.

• Pries valymo darbus privalote nuo kompresoriaus atjungti zarna ir purskimo jrankius. Nevalykite kompresoriaus vandeniu arba tirpikliais.

5.5 Slégio reguliavimas

• Slegi galite reguliuoti naudodami ant skydelio esanti slegio regulatoriu (7 nuor.).
  Nustatytas slégis gali buti naudiojamas blokavimo movos. (5 nuor.).

is 6.2 Vandens kondensatas

5.6 Slégio jungiklio nustatymas

Slegio jungiklis yra nustatomas gamykloje.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

ljungtas slegis: 6 bar

I\$jungtas slegis: 8 bar

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

ljungtas slegis: 8 bar

Isjungtas slegis: 10 bar

6. VALYMAS IR PrieziURA

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isjunkite visus prietaisus.

Demesio!

Palaukite kol kompresorius visiskai atves. nudegtil

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isleiskite visa ora is sleginio indo.

6.1 Valymas

• Apsaugos priemones laikykite kuo toliau nuonesvarumurirpurvo. Valykite jrangsu

Vandens kondensatas kiekviena Diana privalo buti isleidziamas atidarius drenozo kaistj (11 nuor.) (sleginio indo apacioje).

Démesio!

Sléginio indo vandens kondensatas gali tureti tepalo likuci. Ispilkite kondensato vandenj i saugias, aplinkai nekenkiancias vietas.

6.3 Apsauginis vožtuvas (10 nuor.)

Apsaugine sklendé sumontuota aukšciausiame leistiname sleginio indo lygyje. Draudziama reguliuoti apsaugine sklendé arba ištraukti jos kaišti. Norédami užtikrinti tinkama darba, kaskart ijunkite apsauginj vožtuva. Traukite zieda atitinkama参加会议, kol išgirsite išleidžiama suslégta ora. Tuomet zieda paleiskite.

6.4 Laikymas

Demesio!

Galte Istraukite pagrindini kabeli is jungiklio, isdlovinkite Irenginir kitus pneumatinius irankius. Isjunkite kompresoriir isitikinkite, kadjis yra apsaugotas ir joks pašalinis asmuo negales jo ijungti.

Demesio!

Kompresoriu laikykite tik sausose vietose,jis negali buti prieinamas pašaliniams asmenims.

TECNINÉS PRIEŽIÜROS INTERVALAI
FUNKCIJA	PO PIRMU 100 VALANDU	KAS 100 VALANDU
lsiurbiamo oro filtrlo valymas ir/arba filtruojançio elemento pakeitimas	•	•
Kondensato pašalinimas iš oro resiverio	Periodiškai ir baigus darba

7. ŠALINIMAS IR PERDIRBIMAS

Irankis ir jo priedai yra pagaminti is ivairiu medziagu, tokiu kaip metalas ir plastikas. Sugede prietaaisai turi buti paalinti i specialias, tokio tipo atliekoms skirts vietas. Apie tai teiraukites pardavejo arba miesto savivaldybes.

8. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PASALINTI

SUTRIKIMAS PriežASTIS VEIKSMAI
Kompresoruii nedirbant iš slégio relès vožtuvo pratekaoras.	Kontrolés vožtuvas, kuris del nusidévējimo ar nešvarumu, esančiμ ant izoliacinio sluoksnio, neatlieka teisingai savofunkcjos.	Atsukti kontrolés vožtuvo šešiakampę galvute, išvaltyi vidu ir specialu guminí diskelj (jei susidévējεs pakeisti). Vél užděti ir gerai prisukti.
Darbo našumosumažejimas. Dažni jsijungimai. Žemi slégio dydžiai.	Per didelis darbo našumas arba gali praděti kristi papildomos detalès ir/ arba vamzdeliai. Gali būti, kad užsikimšo jsurbimo filtras.	Suděti i vietas sujungimu detales. Išvaltyi arba pakeisti filtra.
Kompresorius sustoja ir po keletos minučiu automatiskai pradaede veikti.	lsijungia terminé apsauga; priežastis - perkaito variklis.	Išvaltyi oro praëjimo takus transporteryje. Išvedinti patalpas.
Kompresorius po keletos bandymu jsijungti, sustoja.	lsijungia terminé apsauga del variklio perkaitimo (kištuko atsjungimas darbo metu, menka maitinimo jtampa).	Pasp Austi jungimo-išjungimo jungikli. Išvedinti patalpa. Palaukti keleta minučiu ir kompresorius pasileis automatiskai.
Kompresorius nesustoja ir suveikia apsauginis vožtuvas.	Neregularius kompressoriaus veikimas arba sugedo slégio relè.	Ištraukti kištuka ir kreiptis i paslaugu centra.

Bet koksKitas remontas turi buti atliktas igaliotu Aptarnaujancios imones atstovu, naudoant tik originalias dalis. Savavaliskas kompresoriaus ardymas, remontavimas kelia pavoju, o suteikta garantija n galiojimo.
