D 200824 - Kompressors STANLEY - Bezmaksas lietošanas instrukcija

Produkta veids	Gaisa kompresors
Zīmols	STANLEY
Modelis	D 200824 (un varianti D 200/8/6, D 115/8/6 SIL, D 200/8/24, D 200/8/24 ECO, D 200/10/24, DN 200/10/24, DN 230/10/24, DN 200/10/50, DN 230/10/50, D 230/10/50 V)
Elektroapgāde	230 V ~ 50 Hz
Ieteicamais drošinātājs	16 A
Maksimālais spiediens (atkarībā no versijas)	8 bar vai 10 bar
Spiediena regulēšanas diapazons	Regulējams ar manostatu (0 līdz maksimālajam spiedienam)
Tvertnes tips	Metināts tērauds
Drošības sistēma	Drošības vārsts, motora termiskā aizsardzība
Termiskā aizsardzība	Jā, automātiska izslēgšanās pārkaršanas gadījumā
Slēdzis	Ieslēgšana/Izslēgšana (I/O)
Paredzētais lietojums	Mājas un darbnīcas (neprofesionāls)
Minimālais drošības attālums	3 metri
Darba apkārtējā temperatūra	+5 °C līdz +40 °C
Tīrīšana	Mitra drāna (bez šķīdinātājiem vai viegli uzliesmojošiem šķidrumiem)
Kondensāta novadīšana	Katru dienu caur novadīšanas krānu
Iesūkšanas filtra apkope	Ik pēc 100 stundām
Nepieciešamie aizsardzības līdzekļi	Dzirdes, acu un elpošanas aizsardzība
Maksimālais elektriskā pagarinātāja garums	5 metri, šķērsgriezums ≥ 1,5 mm²
Nepieciešamā montāža	Riteņi un atbalsta kāja (piegādāti)
Rezerves daļas	Oriģinālās rezerves daļas pieejamas autorizētos centros

Bieži uzdotie jautājumi - D 200824 STANLEY

Kāds ir šī kompresora maksimālais spiediens?

Maksimālais spiediens ir atkarīgs no modeļa: 8 bar modeļiem D 200/8/6, D 115/8/6 SIL un D 200/8/24; 10 bar modeļiem D 200/10/24, DN 200/10/xx, DN 230/10/xx un D 230/10/50 V.

Kā novadīt kondensāta ūdeni no tvertnes?

Katru dienu atveriet novadīšanas krānu (11. atsauce), kas atrodas tvertnes apakšā. Kondensāta ūdens satur eļļas atlikumus, utilizējiet to videi draudzīgā veidā.

Ko darīt, ja kompresors lietošanas laikā automātiski apstājas?

Tas, visticamāk, ir termiskās aizsardzības dēļ pārkaršanas gadījumā. Ļaujiet kompresoram atdzist, pēc tam pārslēdziet slēdzi uz O un tad uz I, lai atsāktu. Pārliecinieties, ka tiek ievērots pārtraukuma koeficients (piem., S3-25).

Vai es varu izmantot elektrisko pagarinātāju?

Jā, bet tikai maksimāli 5 metrus garu pagarinātāju ar kabeļa šķērsgriezumu vismaz 1,5 mm². Garāki vai mazāka šķērsgriezuma pagarinātāji nav ieteicami.

Kādu eļļu izmantot šim kompresoram?

Šim kompresoram nav nepieciešama īpaša motoreļļa, jo tas ir ieeļļots ar karterī esošo eļļu (modeļi ar eļļošanu). Tomēr instrukcijā nav norādīts eļļas veids. Konsultējieties ar rokasgrāmatu vai autorizētu centru par apkopi.

Kā noregulēt gaisa izplūdes spiedienu?

Pagrieziet spiediena regulatoru (7. atsauce), lai pielāgotu spiedienu, kas redzams manometrā (6. atsauce). Regulētais spiediens ir pieejams ātrsavienojumā (5. atsauce).

Vai kompresoru var izmantot krāsošanai?

Jā, tas var darbināt krāsošanas pistoli. Ievērojiet drošības norādījumus: nevērsiet strūklu pret cilvēkiem, lietojiet aizsarglīdzekļus un turiet vismaz 3 metru drošības attālumu.

Kādi drošības pasākumi jāievēro?

Obligāti lietojiet dzirdes, acu un elpošanas aizsardzību. Izmantojiet kompresoru vēdināmā telpā, prom no mitruma, un nekad nevērsiet gaisa strūklu pret sevi vai citiem. Neļaujiet bērniem spēlēties ar ierīci.

Kāpēc kompresors neieslēdzas?

Pārbaudiet elektroapgādi (kontaktligzdu, drošinātāju). Ja motors ir karsts, var būt aktivizēta termiskā aizsardzība: pagaidiet, līdz tas atdziest. Pārliecinieties, ka slēdzis ir pozīcijā I. Ja problēma turpinās, sazinieties ar autorizētu centru.

Kā tīrīt kompresoru?

Atvienojiet ierīci. Tīriet to ar mitru drānu un nedaudz maigu ziepju. Neizmantojiet šķīdinātājus, viegli uzliesmojošus šķidrumus vai ūdeni iekšpusē. Regulāri tīriet iesūkšanas filtru.

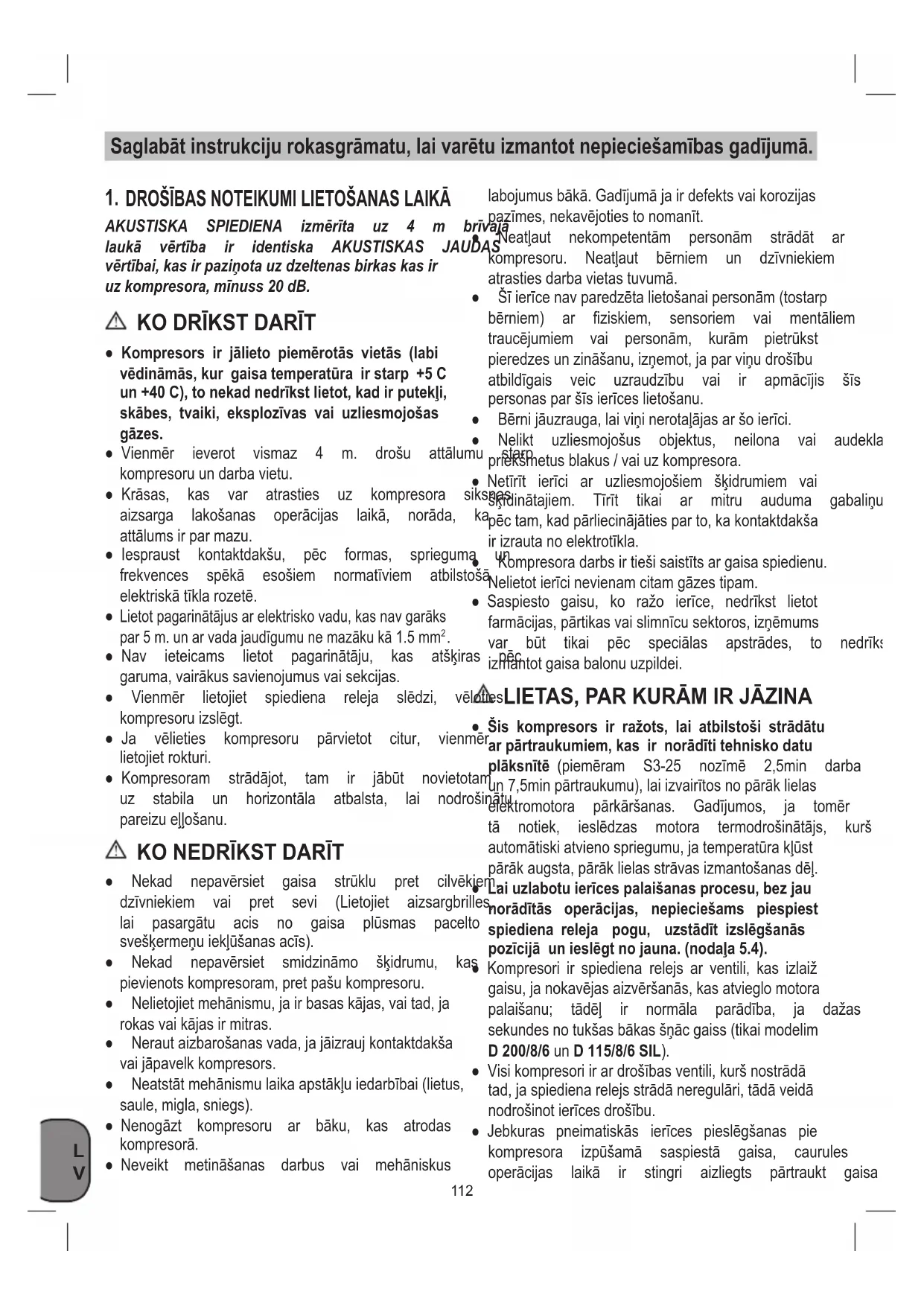

LIETOŠANAS INSTRUKCIJA D 200824 STANLEY

Saglabāt instrukciju rokasgrāmatu, lai varētu izmantot nepiečiesamības gadijumā.

1. DROŠIBAS NOTEIKUMI LIETOSANAS LAIKA

AKUSTISKA SPIEDIENA izmerita uz 4 m lauka vertiba ir identiska AKUSTISKAS vertibai, kas ir pazinota uz dzeltenas birkas kas ir uz kompresora, minuss 20 dB.

KO DRIKST DARIT

• Kompresors ir jalieto piemerotas vietas (labi vedinamas, kur gaisa temperatura ir starp +5 C un +40 C), to nekad nedrikst lietot, kad ir putekji, skabes, tvaiki, eksplozivas vai uzliesmojosas gazes.
• Vienmér ieverot vismaz 4 m. drošu attalumukompresoru un darba vietu.
• Krasas, kas var atrasties uz kompresora sikazaiszarga lakoanas operacijas laikā, norada, kaattalums ir par mazu.
• lespraust kontaktdaksu, péc formas, sprieguma frekvences spekā esosiem normativiem atbilstoselektriskā tīkla rozetē.
• Lietot pagarinātājus ar elektrisko vadu, kas nav garaks par 5 m. un ar vada jaudigumu ne mazaku kā 1.5 mm².
• Nav ieteicams lietot pagarinataju, kas atskiras garuma, vairakus savienojumus vai sekcjjas.
• Vienmér lietojiet spiediena releja sledzi, vela kompresoru izslegt.
  Ja velieties kompresoru parvietot citur, vienme lietojiet rokturi.
• Kompresoram stradajot, tam ir jabut novietotan uz stabila un horizontala atbalsta, lai nodrosi pareizu elosanu.

KO NEDRikst DARIT

• Nekad nepaversiet gaisa struklu pret cilvekje dzivniekiem vai pret sevi (Lietojiet aizsargbrille lai pasargatu acis no gaisa plusmas pacelto sveskermenu ieklusanas acis).
• Nekad nepaversiet smidzinamo skidrumu, kas pievienots kompresoram, pret pašu kompresoru.
• Nelietojiet mehanismu, ja ir basas kajas, vai tad, ja rokas vai kajas ir mitras.
• Neraut aizbarošanas vada, ja jāizrauj kontaktdaksa vai jāpavelk kompresors.
• Neatstät mehanismu laika apstaklu iedarbibai (lietus, saule, migla, sniegs).
• Nenogāzt kompresoru ar baku, kas atrodas kompresora.
• Neveikt metināsanas darbus vai mehaniskus

labojumus baka. Gadijumaa ja ir defekts vai korozijas pazimes,nekavejoties to nomanit.
Neatlaut nekompetentam personam stradat ar kompresoru. Neatlaut berniem un dzivniekiem atrasties darba vietas tuvuma.

• Šī ierīce nav paredzēta lietošanai personām (tostarp běrniem) ar fiziskiem, sensoriem vai mentaliem traucējuniem vai personām, kurām pietrūkst pieredzes un zinašanu, iznemot, ja par viŋu drošibu atbildīgais veic uzraudžibu vai ir apmáčijis sīs personas par šīs ierīces lietošanu.
  Berni jauzrauga, lai viqi nerotalajas ar so ierici. Nelikt uzliesmojosus objektus, neilona vai audekla mu stn prketsmetus blakus / vai uz kompresora.
• Netirit ieri ci ar uzliesmojosiem skidrumiem vai siksgesinatajiem. Tirit tikai ar mitru auduma gabalinya kapec tam, kad parliecinajaties par to, ka kontaktdaksa ir izrauta no elektrotikla.

Kompresora darbs ir tiesi saistits ar gaisa spiedenu. Nelietot ierici nevienam citam gazes tipam.
Saspiesto gaisu, ko razo icerce, nedrikst lietot farmacijas, partikas vai slimnicu sektoros, izemums var but tikai pec specialas apstrades, to nedriks as izmantot gaisa balonu uzpildei.

LiesLIETAS, PAR KURAM IR JAZINA

Sis kompresors ir ražots, lai atbilstosi stradatu
ar partraukumiem, kas ir noraditi tehnisko datu
plaksnite (piemēram S3-25 nozime 2,5min darba
un 7,5min partraukumu), lai izvairitos no parak lielas
natu
eikromotora parkarsanas. Gadijumos, ja tomer
tā notiek, iesledzas motora termodrosinatajs, kur
automatiski atvieno spriegumu, ja temperatura klust
parak augsta, parak lielas stravas izmantošanas del.
Lai uzlabotu ierices palaisanas procesu, bez jau
noraditas operacijas, nepiecesams piespiest
spiediena releja pogu, uzstadit izslegsanas
pozicijā un ieslęgt no jauna. (nodaja 5.4).

Kompresori ir spiediena relejs ar ventili, kas izlaiz gaisu, ja nokavejas aizversanas, kas atviego motora palaiisanu; tadel ir normala paradiba, ja dazas sekundes no tukfas bakas snac gaiss (tikai modelim D 200/8/6 un D 115/8/6 SIL).
Visi kompresori ir ar drošibas ventili, kurs nostradā tad, ja spiediena relejs strādā neregulārī, tādā veidā nodrošinot ierices drošibu.
Jebkuras pneimatiskas ierices pieslgsanas pie kompresora izpušamā saspiesta gaisa, caurules operacijas laikā ir stingri aizliegts pärtraukt gaisa

padevi, kas izplust no caurules.

• Lietojot saspiestu gaisu lietošanai paredzetos, bet atskirigos procesos (pust, pneimatakajam

iericem, lakosanai, mazgasanai tikai ar udeni u.t.t) nepiecesams zinat un ieverot katram darbibas veidam paredzetos normativus.

2. SHEMA (1. att.)

1. Apvalka parsegs
2. Spiedtrauks
3. Ritenis
4. Vadritenitis (vai atbalsta kaja)
5. Atrais savienojums(regulētam saspiestam gaisam)
6. Manometrs(iestatita tvertnes spiedena nolasanai)
7. Spiedena regulators
8. IESL./IZSL. sledzis
9. Transportesanas rokturis
10. Drošibas värsts
11. Kondensacijas udens drenazas aizgrieznis
12. Manometrs (tvertnes spiedena nolasianai)
13. Ass
14. Skava
15. Skrüve
16. Uzgrieznis
17. Paplaksne

3. PIELIETOJUMS

Kompresors paredzets saspiesta gaisa razošana pneimatiskajiem instrumentiem.

Ludzu, nemiet vera, ka musu aprikojums nav paredzets komercialiem vai rupnieciskiem pielietojumiem. Garantija zaudes speku, ja masina tiks izmantota komercialiem, rupnieciskiem vai lidzvertigiem pielietojumiem.

Mašinu dríkst izmantot tikai tās paredzētajam pielietojumam. Jebkurs cites pielietojums tiek uzskatits par neatabilstošu pielietojumu. Par materialiem zaudejumiem vai traumam, kas radusas neatabilstoša pielietoyrzultata, atbild lietotajs/operators, nevis ražotajs.

4. PUNKTI, KURI JANEM VERA, UZSTADOT KOMPRESORU

• Pärbaudiet, vai masinai nav transportešanas bojajumu pazimju. Nekavējoties zinojiet par bojajumiem uzemumam, kas piegādaja kompresoru.
• Kompresors jauzstada netalu no pateretaja.
• Izvairieties lietot garus gaisvadus un elektropadeves linijas (pagarinatajus).
• Pärliecinieties, ka ieplüdes gaiss ir sauss putekliem.
  Neuzstadiet kompresoru mitas telpas.
• Kompresoru var izmantot tikai piemērotās telpās (ar labu ventilaciju un apkārtejo temperaturu no +5

°C lidz +40 °C). Telpā nedrīkst but puteklu, skābju, tvaiku un eksplozivu vai uzliesmojšu gazu.

• Kompresors paredzets lietošanai sausās telpās. Aizliegts lietot kompresoru vietās, kurās tiek izsmidzināts udens.
• Jāpārbauda ellas limenis kompresora sūknī, pirms sākt iekārtas lietosanu.

5. MONTAZA UN EKSPLUATACIJAS SAKSANA

Bridinajums!

Jums pilnibā jasaliek icerie, pirms lietot to pirmo reizi.

5.1 Ritenu uzstadisana (3.-5. att.)

Uzstadiet komplektacija iek]autos ritenus, ka paradits 3. un 4. un 5. attelos.

3a. un 3b. att.: Ritegu komplekta saliksana - versija A Seciga saliksana: a, b, c, d, e
4a. un 4b. att.: Ritenu komplekta saliksana - versija B
- 5a. un 5b. att.: Ritenu komplekta salikšana - versija C

5.2 Atbalsta kajas uzstadisana (4. poz.)

Uzstadiet gumijas atbalsta kaju, ka paradits 6. attela.

5.3 Spriegums

Kompresors ir aprikots ar barošanas kabeli ar drošu kontaktdaksu. To var pieslęgt jebkurai 230V ~ 50f drošai Rozetei, kuru aizsargā 16 A drošinātajs. Pirms masīnas lietošanas parliecinieties, ka barošanas spriegums atbilst specifikacijām datum pläksnǐte. Gari

Uosanas vadi, pagarinataji, vadu rulji utt. var izraisit sprieguma kritumu un traucet motora iedarbinasanu. Ja temperatura ir zem +5^ motora iedarbinasanu var traucet sakersanas.

Lai ieslēgtu iekārtu, pársledziet lesl./izsl. sledzi (8. atsc.) pozicijā I.

Parsledjiet lesl./izsl. sledzi (8.atsc.) pozicija O, lai izslegtu iekarti.

5.4.2 D 200/8/6 - D 115/8/6 SIL (2b. att.)

Lai ieslegtu kompresoru, pavelciet sarkano atsc.) pozicija I.

Lai izslegtu kompresoru, vrelrez iespiediet sarkanoekspuse nevaretu ieklut udens.

pogu (8. atsc.) lidz pozicijai O.

5.5 Spiediena regulesana

• Jus varat regulet manometra (6. poz.) radijumu, izmantojot spiediena regulatoru (7. poz.).
• lestatitais spiediens tiks ieguts no atra savienojuma vietas (5. poz.).

5.6 Piediena releja regulešana

Spiediena relejs tiek iestatits rupnicā.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

leslegsanas spiediens: 6bari

Izslegsanas spiediens: 8bari

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

leslegsanas spiediens: 8bari

Izslegsanas spiediens: 10 bari

6. TIRISHANA UN APKOPE

Bridinajums!
Atvelciet elektrapgades vadu, pirms veikt iekartas tirisanas un apkopes darbus.
Bridinajums!

Pagaidiet, lidz kompresors ir pilnibā atdzisi Apdegumu bīstamība!
Bridinajums!

Vienmér izlaidiet no tvertnes spiedenu, pirms veikt tirisanas vai akopes darbus.

6.1 Tirisana

Turiet drosibas ierices pec iespejas talu no netirumiem un putekliem. Noslaukiet iekartu ar tiru dranu izpuiet ar saspiestu gaisu ar zemu spiedienu.
Mesiesakam tiritiekartu uzreiz pec lietoanas.
- Tiriert iekartu regulari ar mitru dranu un lokeiun tas piederumi ir izgatovit no dazadiem daudzumu mikstu ziepju. Neizmantojiet tirisanasmaterialiem, piemeram, metaliem un plastmasam.
leitiu un tās piederumi ir izgatavoti no dažadiem
anmaterialiem, piemēram, metalliem un plastmasam.

Ifdzeklus vai skidinatajus, kas var but agresivi pret iekartas plastmasas dalam. Nodrosiniet, lai iekartas

• Pirms tīrīsanas jāatvieno šlūtene un izsmidzinašanas instrumenti no kompresora. Netīriet kompresoru arūdeni, škīdinātāju vai lidzīgām vielām. Ājiedena

6.2 Kondensata udens

Kondensata udens katru dienu jaiztecina pa drenazas varsta atveri (11. poz.) (spiedtrauka grida).

Bridinajums!

Kondensata udens no spiedtrauka satur ellas nosedumus. Utilizejiet kondensata udeni videid draudziga veida atbilstosa savaksanas punkta.

Drosibas värsts ir iestatits uz augstako piëaujamo spiedtrauka spiedenu. Aizliegts regulē drošibas värstu vai iznemt blivi.

Laiku pa laikam attaisiet drosibas varstu, lai parrliecinatos, ka tas darbojas, kā paredzets. Pavelciet gredzenu ar pietiekamu speku, lidz izdzirdat sapiesta gaisa izplusanu. Pec tam atlaidiet gredzenu atkal.

6.4 Glabāsana

Bridinajums!

Atvienojiet elektropadeves vadu no Rozetes un ventilejiet iekartu un visus pneimatiskos instrumentus. Izsledziet kompresoru un parliecinieties, ka tas ir nodrosinats, lai to nevaretu iedarbinat nepilnvarota persona.

Bridinajums!

Glabajiet kompresoru tikai sausa vieta, kuram nevar pieklut nepilvarotas personas. Vienmerglabajiet taisni, nekada gadijumane sagaztu!

7. UTILIZACIJA UN OTRREIZEJA PÁRSTRADE

Bojatus komponentus jautilize kaskspecialos atkritumus.

Konsultejieties ar savu pärstavi vai vietjo municipalità.

APKOPES STARPLAIKI
DARBİBA	Péc PIRMAML 100 STUNDAML	KATRAS 100 STUNDAS
lesūkšanas filtrà tīršana un/VAI filtrējoša elementa maiŋa	●	●
Blīves izkraušana no rezervuāra	Periodiski un darba beigās

8. IESPEJAMAS ANOMALIJAS UN AR TO SAISTITAS PIELAUJAMAS DARBIBAS

ANOMÁLIJA IEMESLI DARBIBAS
Spiediena releja ventilis laž gaisu, kad kompresors nedarbojas.	Kontroles vārsts, nodiluma vai netīrumu delj, kas sakråjas uz izolácijas slāna, neveic pareizi savas funkcjjas.	Atskruvēt kontroles vārsta sešstūra galvu, iztīrì tekspusi un specialo gumijas disku (nomainit, ja tas ir nodilis). Salikt atpakaj un kārtīgi pieskrūvēt.
Darba produktivitätes samazināsānās, bieža ieslēgšanās. Zems spiediens.	Pārlieçīga lietošana vai var sākt izjukt savienojumi un / vai caurules. Var būt, ka ir aizsērējis iesūkšanas filtrs.	Salikt vietā savienojumus. Iztīrìt vai nomainīt iesūkšanas filtru.
Kompresors apstājas un pēc dažām minūtēm automātiski uzsq darbību.	leslēdzas termodrošinātājs; iemesls – pārkārsēja dzinējs.	Iztīrìt gaisa caurejas takas transporterī. Izvēdināt telpas.
Kompresors pēc dažiem mēginājuniem ieslēgties, apstājas.	leslēdzas termodrošinātājs dzinēja pārkarsēsanas delj (kontaktdaksiñas atsglşana darba laikā, nepietiekams barošanas spriegums).	Nospiest ieslēgšanas – izslegšanas slēdzi. Izvēdināt telpu. Pagaidiet dažas minūtes un kompresors uzsq darbību automātiski.
Kompresors neapstājas un sāk darboties drošības ventilis.	Neregulā rā kompresora darbība vai bojājas spiedena relejs.	Izraut kontaktdaksiŋu un griezties Pakalpojumu centra.

Jeb kāda cita veida labošanu drikst veikt tikai pilnvarotā Pakalpojumu Centra, pieprasot originalās rezerves dalas. Nepiejaujama ierices atverśana var radīt draudus lietotājam un jebkūrā gadijumā padara garantiju par spekā neesosu.
