MANUALE UTENTE POWX1170 PowerPlus

7.2 Montaggio/smontaggio del mandrino ausiliario da 13 mm per la perforazione di

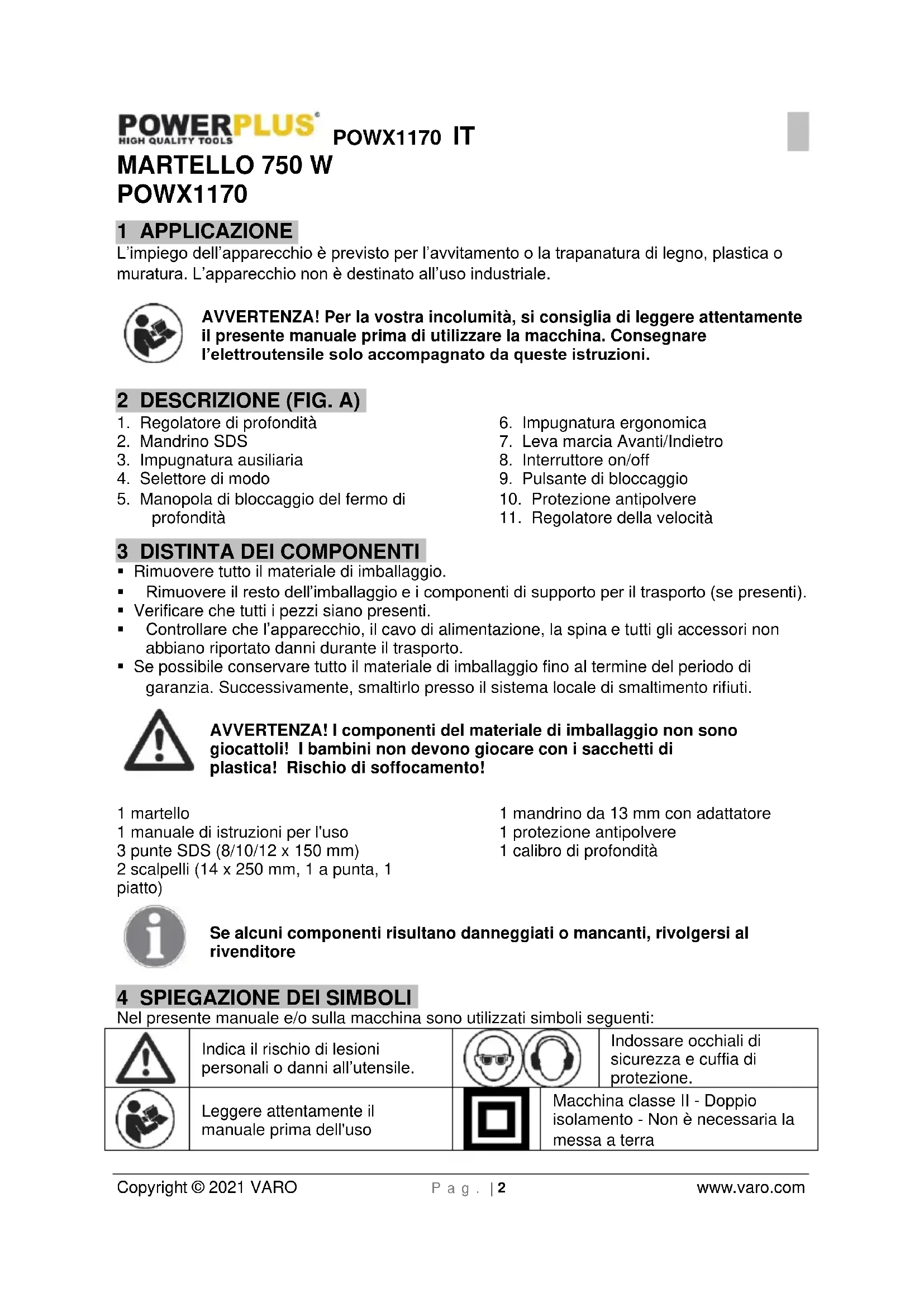

Copyright © 2021 VARO P a g . | 2 www.varo.com MARTELLO 750 W POWX1170 1 APPLICAZIONE L’impiego dell’apparecchio è previsto per l’avvitamento o la trapanatura di legno, plastica o muratura. L’apparecchio non è destinato all’uso industriale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

1. Regolatore di profondità

4. Selettore di modo

5. Manopola di bloccaggio del fermo di

9. Pulsante di bloccaggio

10. Protezione antipolvere

11. Regolatore della velocità

3 DISTINTA DEI COMPONENTI

Rimuovere tutto il materiale di imballaggio. Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti). Verificare che tutti i pezzi siano presenti. Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto. Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA! I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 martello 1 manuale di istruzioni per l'uso 3 punte SDS (8/10/12 x 150 mm) 2 scalpelli (14 x 250 mm, 1 a punta, 1 piatto) 1 mandrino da 13 mm con adattatore 1 protezione antipolvere 1 calibro di profondità Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore

4 SPIEGAZIONE DEI SIMBOLI

Nel presente manuale e/o sulla macchina sono utilizzati simboli seguenti:

Indica il rischio di lesioni personali o danni all’utensile.

Indossare occhiali di sicurezza e cuffia di protezione.

Leggere attentamente il manuale prima dell'uso

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terraPOWX1170 IT Copyright © 2021 VARO P a g . | 3 www.varo.com

Conforme ai requisiti essenziali delle Direttive Europee

Indossare guanti protettivi

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti. Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori. Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra. Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica. Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche. Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche. Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

5.3 Sicurezza delle persone

Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni. Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni. Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi su “AUS” (0) prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti. Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare ferimenti.POWX1170 IT Copyright © 2021 VARO P a g . | 4 www.varo.com Non essere mai troppo sicuri di sé. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste. Indossare l’abbigliamento adatto. L’abbigliamento deve essere il più possibile aderente ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento, Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento. Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione. Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato. Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio. Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio da persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte. Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione. Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e con accurata affilatura si bloccano di meno e si gestiscono meglio. Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e in particolare a quanto previsto per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e le conseguenti attività. L’impiego di elettroutensili per usi diversi da quanto previsto può condurre a situazioni pericolose.

Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio. 6 NORME DI SICUREZZA SPECIFICHE PER TRAPANI E MARTELLI ROTANTI Per proteggersi dal rischio di shock elettrico, lesioni e incendi durante l'uso di un elettroutensile, è tassativo osservare le seguenti precauzioni di sicurezza. Leggere attentamente e conservare queste istruzioni prima di usare la macchina. Controllare la tensione (volt) indicata sulla targhetta dei dati. Quando si usa il cavo in bobina, svolgere il cavo per tutta la sua lunghezza. Sezione trasversale minima del conduttore: 1,0 mm

Assicurarsi di avere una salda presa su scale e impalcature per poter lavorare a mani libere. Utilizzare un rilevatore di linea negli ambienti in cui le linee di gas, elettricità e acqua sono interne. Non toccare i componenti sotto tensione o i conduttori con le mani. Indossare protezioni acustiche. La perdita dell'udito può avvenire con un processo graduale! Non utilizzare in aree in cui siano presenti vapori o liquidi infiammabili.POWX1170 IT Copyright © 2021 VARO P a g . | 5 www.varo.com Staccare la spina dalla presa di alimentazione prima della pulizia o prima di effettuare sostituzioni nella macchina. Proteggere il cavo di alimentazione dai danni. Oli e acidi possono danneggiare il cavo. Non sovraccaricare la macchina. Fissare in modo sicuro i pezzi di lavorazione. Importante! Osservare tassativamente tutte le norme di sicurezza locali relative a installazione, funzionamento e manutenzione. Punte di scalpelli e trapani possono accidentalmente essere scagliati dalla macchina e causare danni gravi. Prima di iniziare il lavoro, controllare sempre che la punta dello scalpello o del trapano sia perfettamente bloccata nel mandrino. Esaminare regolarmente il mandrino, per individuare segni di usura o danni. Non avviare il martello pneumatico fino a che non sia premuto saldamente sul pezzo di lavorazione (parete, soffitto, ecc). Una volta concluso il lavoro, staccare la spina dall'alimentazione elettrica e togliere la punta dall'utensile. Staccare l'alimentazione elettrica dell'utensile prima di cambiare le punte. Proteggere gli occhi e chiunque si trovi intorno a voi dalle particelle o dalle schegge volanti. Indossare il casco di protezione! Installare pareti divisorie! Indossare guanti da lavoro per proteggere le dita da urti e escoriazioni. Le vibrazioni possono lesionare mani e braccia. Ridurre al minimo possibile l'esposizione alle vibrazioni. Tenere sempre il cavo di alimentazione rivolto all'indietro rispetto all'utensile. Conservare l'utensile in un luogo non accessibile ai bambini. Nell'eseguire il lavoro, mantenere il dispositivo con entrambe le mani e assicurarsi di tenere una posizione eretta e salda.

7 PREPARAZIONE AL LAVORO

Esaminare il luogo in cui si deve utilizzare l'utensile e individuare la posizione di cavi elettrici, linee del gas o tubi dell'acqua all'interno delle pareti, utilizzando un dispositivo di rilevamento di tubi. Prima di collegare alla rete elettrica, assicurarsi che la tensione corrisponda ai dati riportati nella targhetta dell'utensile.

7.1 Montaggio e sostituzione utensili (Fig. 1)

Il dispositivo è dotato di un sistema di attacco a SDS-plus. Pulire gli utensili e ingrassare con un sottile strato di grasso per macchine, prima di installarli. Montaggio Tirare indietro il manicotto di fissaggio (A) e trattenerlo. Premere e ruotare completamente la punta esente da polvere nel mandrino. L'utensile si blocca automaticamente. Verificare che l'utensile sia ben bloccato, tirandolo verso l'esterno. Rimozione dell'utensile SDS-plus Tirare indietro il manicotto di fissaggio (A), mantenerlo e rimuovere l'utensile Gli accessori possono essere molto caldi dopo l’uso. Non toccare la punta dell’accessorio a mani nude! Utilizzare sempre guanti protettivi per rimuovere l’accessorio!

7.2 Montaggio/smontaggio del mandrino ausiliario da 13 mm per la perforazione di

acciaio, legno e plastica (Fig. 2) Montaggio:POWX1170 IT Copyright © 2021 VARO P a g . | 6 www.varo.com Tirare all'indietro e trattenere il manicotto di fissaggio A del mandrino SDS. Pulire il fusto adattatore e applicare una punta di grasso. Premere il mandrino ausiliario nel mandrino SDS. Ruotare lentamente a destra. Rilasciare il manicotto di fissaggio A. Smontaggio Tirare indietro il manicotto di fissaggio (A), mantenerlo e rimuovere l'utensile

7.3 Regolatore di profondità (Fig. 3)

La profondità di perforazione può essere preimpostata e/o ripetuta per mezzo dell’arresto di profondità. Inserire la punta necessaria. Inserire il fermo nel foro dell'impugnatura ausiliaria e impostare la profondità necessaria.

7.4 Protezione antipolvere (Fig. 4)

Far scorrere la protezione antipolvere sopra la punta di perforazione prima di utilizzare l’apparecchio in posizione verticale al di sopra della propria testa.

7.5 Montaggio dell'impugnatura ausiliaria (Fig. 5)

L'impugnatura ausiliaria può essere montata sia per utenti destrorsi che per utenti mancini. Utilizzare sempre l'utensile con il corretto gruppo impugnatura ausiliaria. Allentare l'impugnatura svitandola. Per gli utenti destrorsi, far scorrere il morsetto dell'impugnatura ausiliaria sulla fascetta dietro il portapunta, con l'impugnatura a sinistra. Per gli utenti mancini, far scorrere il morsetto dell'impugnatura ausiliaria sulla fascetta dietro il portapunta, con l'impugnatura a destra. Ruotare l'impugnatura nella posizione desiderata e serrare.

7.6 Selezione del modo di funzionamento (Fig. 6)

Il trapano rotante a percussione può essere usato nei seguenti modi. Perforazione a rotazione Per cacciaviti e per la foratura di acciaio, legno e plastica. Perforazione a percussione Rotazione e percussione simultanee per calcestruzzo e muratura Solo martello Per applicazioni di scalpellatura leggera, cesellatura e demolizione. Rotazione della punta Posizione non di lavoro, da usarsi solo per ruotare uno scalpello piatto in posizione desiderata. Scegliere il modo di funzionamento premendo il tasto di sicurezza e ruotando il selettore sul simbolo richiesto. Rilasciare il tasto di sicurezza e controllare che il selettore del modo sia correttamente bloccato. Non selezionare il modo operativo con l'utensile in funzione.POWX1170 IT Copyright © 2021 VARO P a g . | 7 www.varo.com Attendere sempre che la macchina sia completamente ferma prima di cambiare la funzione perforatura a rotazione o a percussione. Non utilizzare un mandrino con connettore SDS in combinazione con la funzione martello/martello pneumatico! 8 FUNZIONAMENTO Importante! Durante il funzionamento la pressione applicata deve essere leggera. Una pressione troppo elevata sovraccarica il motore. Controllare le punte del trapano regolarmente. Riaffilare o sostituire le punte smussate.

8.1 Accensione/Spegnimento (Fig. 6)

Inserire il gruppo cavo nella presa di alimentazione. Avviare l'utensile premendo l'interruttore on/off (8). Per spegnere l'utensile rilasciare l'interruttore on/off. Se si preme il pulsante di bloccaggio (9) con l'interruttore on/off premuto, questo viene mantenuto in posizione di funzionamento. Rilasciare l'interruttore on/off (8) e spegnere l'utensile. La velocità di funzionamento dipende dalla pressione esercitata sull'interruttore on/off (8). All'inizio del lavoro esercitare poca pressione per far andare il trapano più lentamente.

8.2 Levetta Avanti/Indietro

La levetta Avanti /Indietro (7) determina la rotazione dell'utensile. Per selezionare la rotazione in avanti, rilasciare l'interruttore on/off e portare a destra (R) la levetta Avanti/Indietro. Per selezionare la rotazione all'indietro, premere la levetta verso sinistra (L). Quando si cambia la posizione della levetta accertarsi che l'interruttore on/off non sia premuto e che il motore sia fermo. 9 DATI TECNICI Modello POWX1170 Tensione 230-240 V~ 50 Hz Alimentazione 750 Watt Velocità in assenza di carico 0-1050 min-1 Velocità di impatto 0-4900 min-1 Tipo di fusto SDS Capacità di perforazione max. Cemento armato 26 mm Acciaio 13 mm Legno 40 mm Peso netto 4,9 kg Classe di isolamento / IIPOWX1170 IT Copyright © 2021 VARO P a g . | 8 www.varo.com 10 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 91 dB(A) Livello di potenza acustica LwA 102 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): 8,7 m/s² K = 1,5 m/s² 11 MANUTENZIONE Mantenere il trapano sempre pulito. Per la pulizia di parti di plastica non usare sostanze corrosive. Controllare le spazzole qualora si noti un elevato scintillio. Non otturare le fessure per l'aria. 12 GARANZIA Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore. La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto. Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme. Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio. Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools. Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90. Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta. Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico. Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva. L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo. I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV. Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.). Conservare lo scontrino come prova della data d’acquisto. L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto.POWX1170 IT Copyright © 2021 VARO P a g . | 9 www.varo.com 13 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non smaltirla insieme ai rifiuti domestici, ma in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistano impianti adeguati. Consultare l’ente locale o il rivenditore per consigli su raccolta e smaltimento.

14 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Martello 750 W Marchio: PowerPlus Numero articolo: POWX1170 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2006/42/CE 2014/30/EU 2011/65/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 09/10/2020, Lier - BelgiumPOWX1170 PT Copyright © 2021 VARO P á g i n a | 1 www.varo.com 1 APLICAÇÃO ..................................................................................... 2
